Présentation du produit
DEXIN DX3532SA est un modulateur codeur multicanal. Il intègre les fonctions de codage, de multiplexage et de modulation dans un boîtier 1U standard. Il prend en charge 1 module de modulation de codage et 1 module de codage, et les deux modules acceptent les entrées CVBS analogiques. Après avoir multiplexé les 16 TS codés (17 à 32 canaux) vers le module de modulation de codage via 1 port ASI et 1 port IP avec un MPTS, puis généré 8 sorties MPTS via le port de données.
Le DX3532SA prend également en charge 1 entrée tuner DVB-C, 1 entrée ASI et 256 IP et 8 sorties porteuses non adjacentes via l'interface de sortie RF et la sortie du port de données. L'appareil se caractérise également par un niveau d'intégration élevé, des performances élevées et un faible coût. Il est très adaptable au système de diffusion DTV de nouvelle génération.
Caractéristiques principales
* Encodage + Modules modulants d'encodage dans un seul boîtier
* Entrée 32CVBS avec codage vidéo MPEG4 AVC/H.264
* 1 entrée tuner DVB-C et 1 entrée ASI pour re-Mux
* 256 entrées IP sur UDP et RTP
* Prise en charge de l'encodage audio MPEG1 Layer II et prise en charge du réglage du gain audio
* Prise en charge du remappage PID/ajustement PCR précis/édition et insertion PSI/SI
* Prise en charge de 8 sorties Mux-SCR-DVBC/8 sorties Mux-DVBT
* Prise en charge de la sortie IP 8 MPTS via UDP et RTP
* Prise en charge de l'insertion de logo, de légende et de code QR (langues prises en charge : chinois, anglais,
,
, pour plus de langues, veuillez nous consulter…)
* Prise en charge du filtre PKT nul
* Surveillance du débit binaire de sortie du codage effectif en temps réel
* Contrôle via la gestion Web et mises à jour faciles via le Web
Tableau des principes
Spécifications techniques

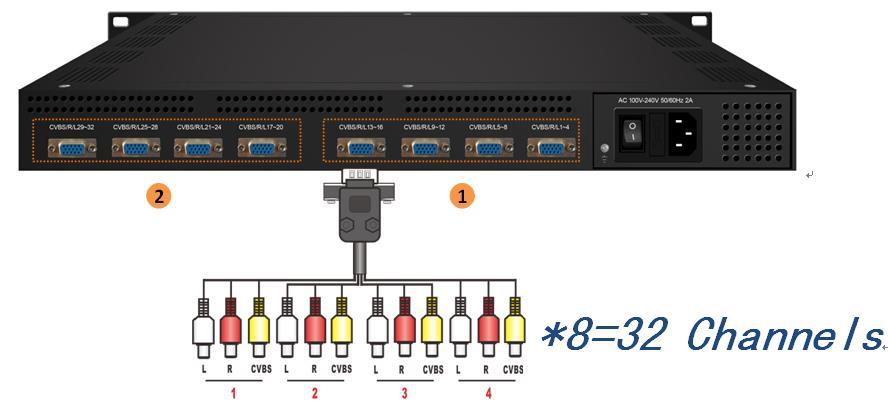

32 entrées CVBS, interface DB15 vers RCA
Saisir
1 port d'entrée ASI
Entrée IP 256 (100/1000M) sur protocole UDP et RTP
Contact : Tomleequan E-mail :
1 entrée tuner DVB-C
Résolution
Vidéo
720 × 576i (PAL-B, D, G, H, I), 720 × 480i (NTSC-M, J)
Codage MPEG4 AVC/H.264 (HP/MP/BP)
Débit binaire 1 Mbps à 5 Mbps par canal
Contrôle des taux CBR/VBR
Structure du GOP IPP (le cadre P est réglable)
Codage
Audio
MPEG-1 Couche 2
Taux d'échantillonnage 48 kHz
Résolution 24 bits
Gain audio 0-255 réglable
Débit binaire 64/128/192/224/256/320/384 Kbps par canal
Canal QAM : sortie de 8 porteuses non adjacentes (bande passante maximale 192 MHz)
Norme : EN300 429/UIT-T J.83A/B
MER : ≥ 40 dB
Fréquence RF : 50~960 MHz, pas de 1 kHz
Modulation
DVB-C
DVB-T
Niveau de sortie RF : -20~+3 dBm (87~110 dBµV), pas de 0,1 dB
Débit de symboles : 5,0 Msps à 7,0 Msps, par paliers de 1 ksps
J.83A J.83B
Constellation 16/32/64/128/256QAM 64/256 QAM
Bande passante 8M 6M
Standard EN300744
Mode FFT 2K, 4K, 8K
Bande passante 6M, 7M, 8M
Constellation QPSK, 16QAM, 64QAM
Intervalle de garde 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥ 40 dB
Fréquence RF 50~960MHz, pas de 1KHz
Sortie porteuse non adjacente
Sortie RF
8*COFDM DVB-T (bande passante maximale 192 MHz)
Niveau de sortie RF -20~+3 dBm (87~110 dBµV), pas de 0,1 dB
Brouillage CA de chiffrement 4
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Paramètres simultané max.
Norme de brouillage
Connexion
Sortie de flux
Fonctionnement du système
Divers
ETR289, ETSI 101 197, ETSI 103 197
Connexion locale/à distance
Sortie IP (8*MPTS) sur UDP et RTP, interface Ethernet 100/1000 Base-T (Multicast/unicast)
Gestion de réseau (WEB)
Mise à niveau du logiciel Ethernet
Dimensions (L × L × H)
482 mm × 328 mm × 44 mm
Environnement 0~45℃(travail) ; -20~80℃(stockage)
Besoins en énergie
À propos de nous
110 V CA ± 10 %, 50/60 Hz, 220 V CA ± 10 %, 50/60 Hz
