Modulateur d'encodeur 2 en 1 MPEG2
Présentation du produit
Les produits de la série NDS3542C sont des appareils tout-en-un de DEXIN qui intègrent l'encodage (MPEG-2, MPEG-4/AVC H.264) et la modulation pour convertir les signaux HDMI/YPbPr/CVBS (Pr in) etc. en sortie RF numérique. Pour répondre aux différentes exigences des clients, le NDS3542C est également équipé d'une entrée ASI et d'une sortie avec 2 ports ASI séparés et 1 port IP.
La source des signaux peut provenir de récepteurs satellite, de caméras de télévision en circuit fermé, de lecteurs Blu-ray, d'antennes, etc. Ses signaux de sortie doivent être reçus par des téléviseurs, des décodeurs, etc. avec la norme correspondante.
Les produits de la série Dexin NDS3542C sont largement utilisés dans les lieux publics tels que le métro, les halles de marché, les théâtres, les hôtels, les restaurants, etc. pour la publicité, la surveillance, la formation et l'éducation dans les entreprises, les écoles, les campus, les hôpitaux… C'est un bon choix pour offrir des chaînes HD et plus encore.
Caractéristiques principales
* Encodage vidéo MPEG2 HD et MPEG4 AVC H.264 HD
* Encodage audio DD AC3 (2.0 en option), MPEG4-AAC, MPEG2-AAC, MPEG1 Layer II
* Prise en charge du relais DD AC3 (2.0/5.1/7.1) (pour les interfaces HDMI et SPDIF)
* Prise en charge de la normalisation des dialogues AC3
* 2* canaux HDMI/YPbPr/CVBS (Pr in) en
* 1*ASI pour le remux; 1*RF pour le mixage RF
* 4* DVB-C/4* ATSC/2* DVB-T/1*ISDBT Sortie RF dans un seul appareil,
* Prise en charge de la commutation dynamique de modulation DVB-C, ATSC, DVB-T et ISDBT
* 2 sorties ASI séparées pour refléter les programmes MPTS ou un seul support ;
* Sortie IP (2*SPTS et 1*MPTS) via UDP/RTP/RSTP (uniquement pour la modulation DVB-C) protocole
* Prise en charge des sous-titres codés (CC) EIA608
* Prise en charge des délais faibles
* Prise en charge LCN (numéro de canal logique)
* Prise en charge de VCT (table de canaux virtuels)
* Excellente qualité de modulation
* Écran LCD, télécommande et firmware
* Gestion NMS basée sur le Web ; mises à jour via le Web
Caractéristiques
Section de codage
Vidéo (HDMI)
Codage
MPEG2; MPEG4 AVC/H.264
Interface HDMI*2
1920*1080_60P, 1920*1080_50P
Résolution
(Pour MPEG 4 AVC/H.264 uniquement), 1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P
Faible délai Normal, Mode 1, Mode 2, Manuel
Audio (HDMI)
Codage MPEG1 couche II ; MPEG2-AAC ; MPEG4-AAC ; DD AC3(2.0) en option ; Passage DD AC3 (2.0/5.1/7.1)
Interface HDMI*2/SPDIF*2/2*stéréo/4*mono
Taux d'échantillonnage 48 kHz
Débit binaire 64/96/128/192/256/320 kbps
Vidéo (CVBS/YPbPr)
Codage MPEG2; MPEG4 AVC/H.264
Interface CVBS/YPbPr*2(RCA)
Formats de fichier CVBS : 720*576_50i, 720*480_60i
Résolution
Audio (G/D)
Résolution YPbPr : 1920 x 1080_60i, 1920 x 1080_50i ; 1280*720_60p, 1280*720_50P
Codage MPEG1 couche II ; MPEG2-AAC ; MPEG4-AAC ; DD AC3(2.0) en option ;
Interface 2*stéréo/4*mono
Taux d'échantillonnage 48 kHz
Débit binaire 64/96/128/192/256/320 kbps
Section modulateur DVB-C
Standard J.83A (DVB-C), J.83B, J.83C
MER ≥ 40 dB
Fréquence RF
30~960MHz, pas de 1KHz
Niveau de sortie RF -30~-10dbm (77~97 dbµV), pas de 0,1db
Débit de symboles 5.000~9.000Msps réglable
Sortie RF Sortie combinée de 4 porteuses adjacentes DVB-C
J.83A J.83B
J.83C
Constellation 16/32/64/128/256 QAM 64/256 QAM 64/256 QAM
Bande passante 8M 6M 6M
Section modulateur DVB-T
Standard EN300744
Mode FFT 2K, 8K
Bande passante 6M, 7M, 8M
Constellation QPSK, 16QAM, 64QAM
Intervalle de garde 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥ 40 dB
Fréquence RF
30~960MHz, pas de 1KHz
Sortie RF Sortie COFDM DVB-T (sortie combinée de 2 porteuses)
Niveau de sortie RF -30~-10dbm (77~97 dbµV), pas de 0,1db
Section modulateur ATSC
Standard ATSC A/53
Constellation 8 VSB
Niveau de sortie RF -30~-10dbm (77~97 dbµV), pas de 0,1db
MER ≥ 40 dB
Fréquence RF 36~960MHz, pas de 1KHz
Sortie RF Sortie combinée de porteuses adjacentes 4*ATSC
Section modulateur ISDBT
Standard Norme ARIB-B31
Bande passante 6M
Constellation DQPSK, QPSK, 16QAM, 64QAM
Intervalle de garde 1/32, 1/16, 1/8, 1/4
Mode de transmission 2K, 4K, 8K
MER ≥ 40 dB
Fréquence RF 30~960MHz, pas de 1KHz
Niveau de sortie RF -30~-10dbm (77~97 dbµV), pas de 0,1db
Sortie RF Sortie combinée des porteuses adjacentes ISDBT
Système
Interface locale Écran LCD + boutons de commande
Gestion à distance
Système de gestion de réseau Web
Stream Out 2 sorties ASI séparées (type BNC) ; IP (2* SPTS et 1* MPTS) sur sortie UDP/RTP/RTSP (RJ45, 100M)
RTSP est uniquement destiné à la modulation DVB-C
Interface NMS RJ45, 1000M
Langue Anglais
Général
Alimentation électrique
Dimensions
100 V~240 V CA
333*232*44mm
Poids 2,5 kg
Température de fonctionnement 0~45℃

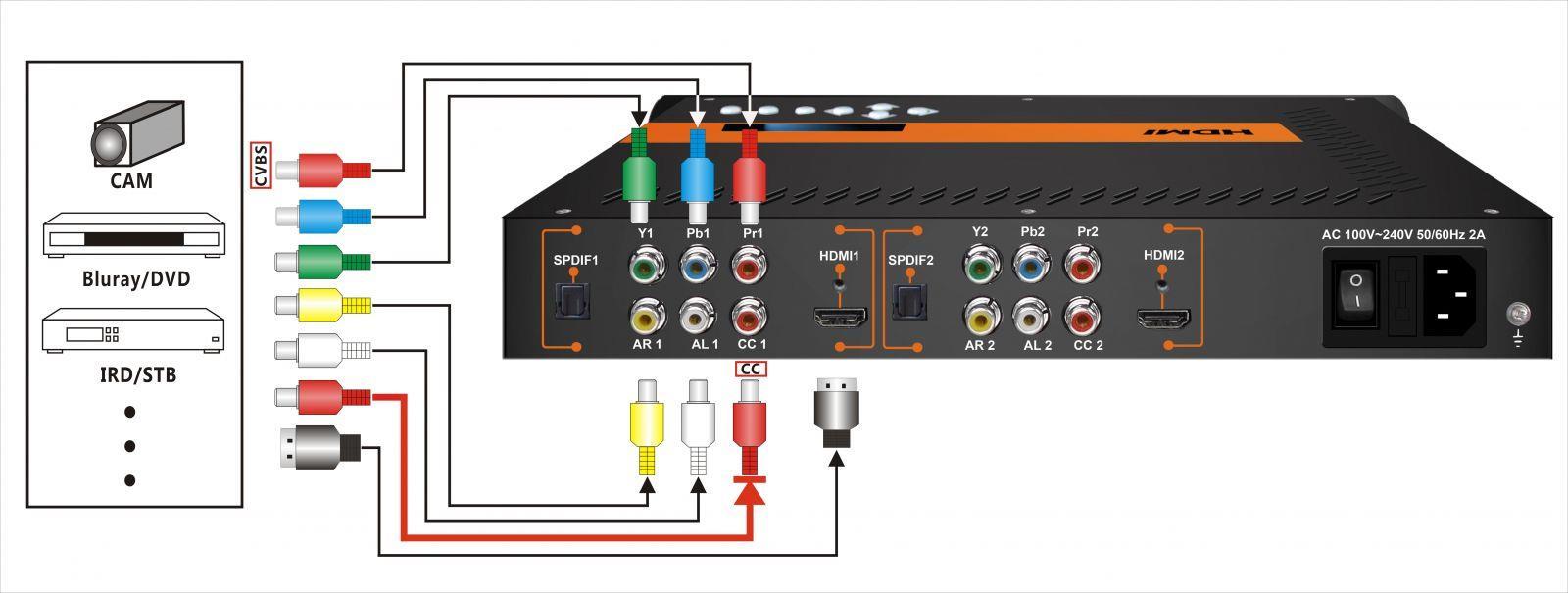

Tableau des principes
