Modulateur d'encodeur NDS3544M

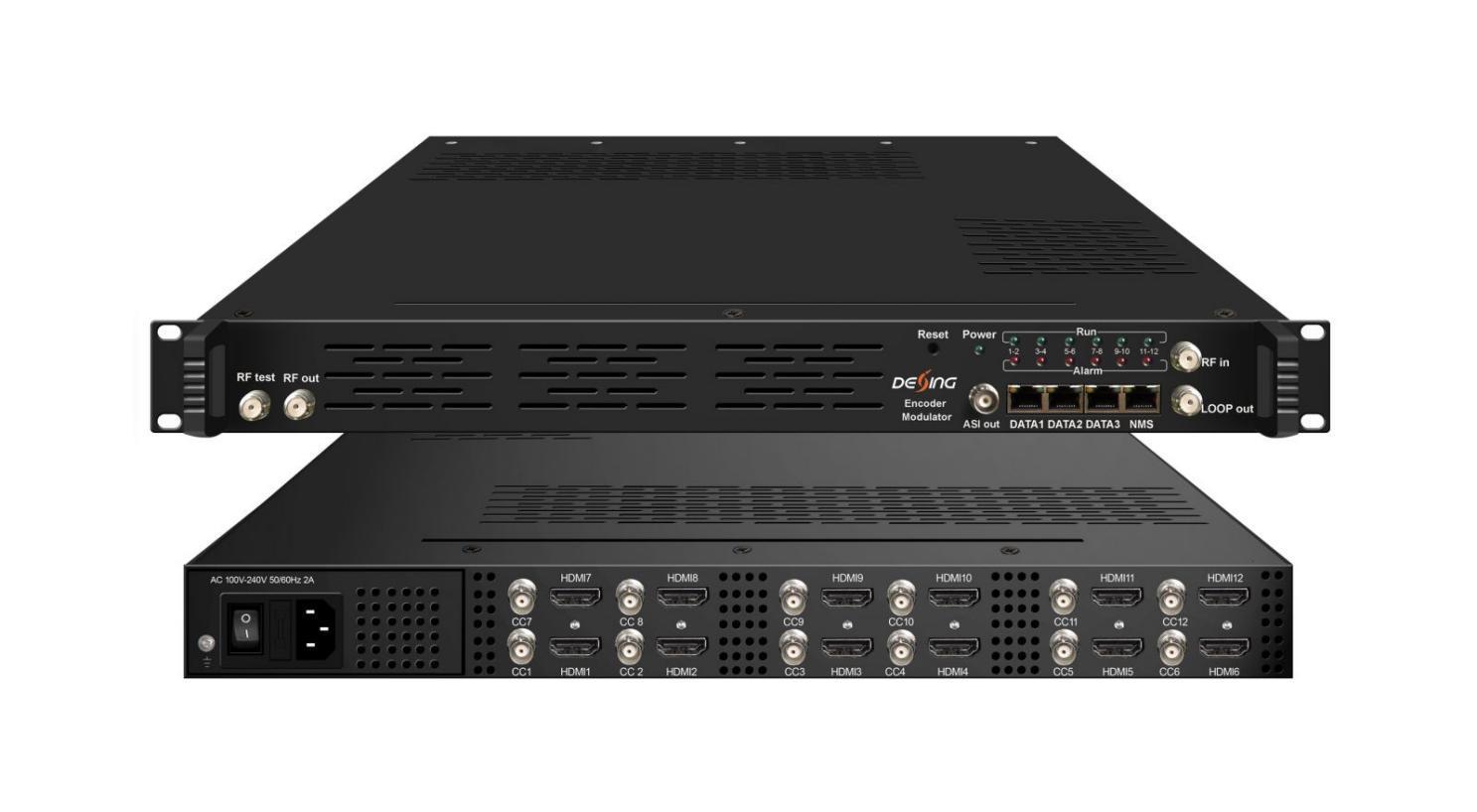

Présentation du produit
Le modulateur d'encodeur HD NDS3544M est un appareil professionnel à haute intégration qui comprend l'encodage, le multiplexage, le brouillage et la modulation. Il prend en charge 12 entrées HDMI et 12 entrées CC, une entrée tuner DVB-C (ATSC en option) et 256 entrées IP via le port Data1 (GE). Il prend également en charge la sortie RF DVB-C avec 16 porteuses non adjacentes ou la sortie RF DVB-T/ATSC avec 8 porteuses non adjacentes ou la sortie RF ISDB-T avec 6 porteuses non adjacentes et prend en charge 16 MPTS comme miroir de 16 porteuses ou 8 MPTS comme miroir de 8 porteuses ou 6 MPTS comme miroir de 6 porteuses via le port de sortie Data2 (GE). Pour répondre aux diverses exigences des clients, il est également équipé d'une sortie ASI comme miroir de l'une des porteuses de sortie RF. Cet appareil à fonctions complètes le rend idéal pour les petits systèmes de tête de réseau CATV.
Caractéristiques principales
* 12 entrées HDMI avec encodage MPEG2 et MPEG4 AVC/H.264
* Port d'entrée 12 CC (sous-titrage codé)
* 1 entrée tuner DVB-C (ATSC en option) pour remux
* Chaque canal de sortie de porteuse traite un maximum de 32 IP à partir du port d'entrée DATA1 (protocole UDP et RTP)
* Encodage MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC, Dolby Digital AC3 (2.0) (en option), transfert AC3 (2.0/5.1)
* Prise en charge du multiplexage/brouillage/modulation DVB-C à 16 groupes
* Prise en charge du multiplexage à 8 groupes/modulation DVB-T/ATSC En option
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
* Prise en charge du multiplexage à 6 groupes/modulation ISDB-T En option
* Prise en charge d'une sortie ASI en tant que miroir de l'un des supports de sortie RF - En option
* Prise en charge de la sortie IP 16 MPTS (port DATA2 uniquement) via UDP, RTP/RTSP
* Prise en charge de la sortie IP 8 MPTS (port DATA2 uniquement) via UDP, RTP/RTSP Sortie RF DVB-T/ATSC
* Prise en charge de la sortie IP 6 MPTS (port DATA2 uniquement) sur UDP, RTP/RTSP - Sortie RF ISDB-T
* Prise en charge du remappage PID/ajustement PCR précis/édition et insertion PSI/SI
* Contrôle via la gestion Web et mises à jour faciles via le Web
Tableau des principes
Principes de la norme DVB-C

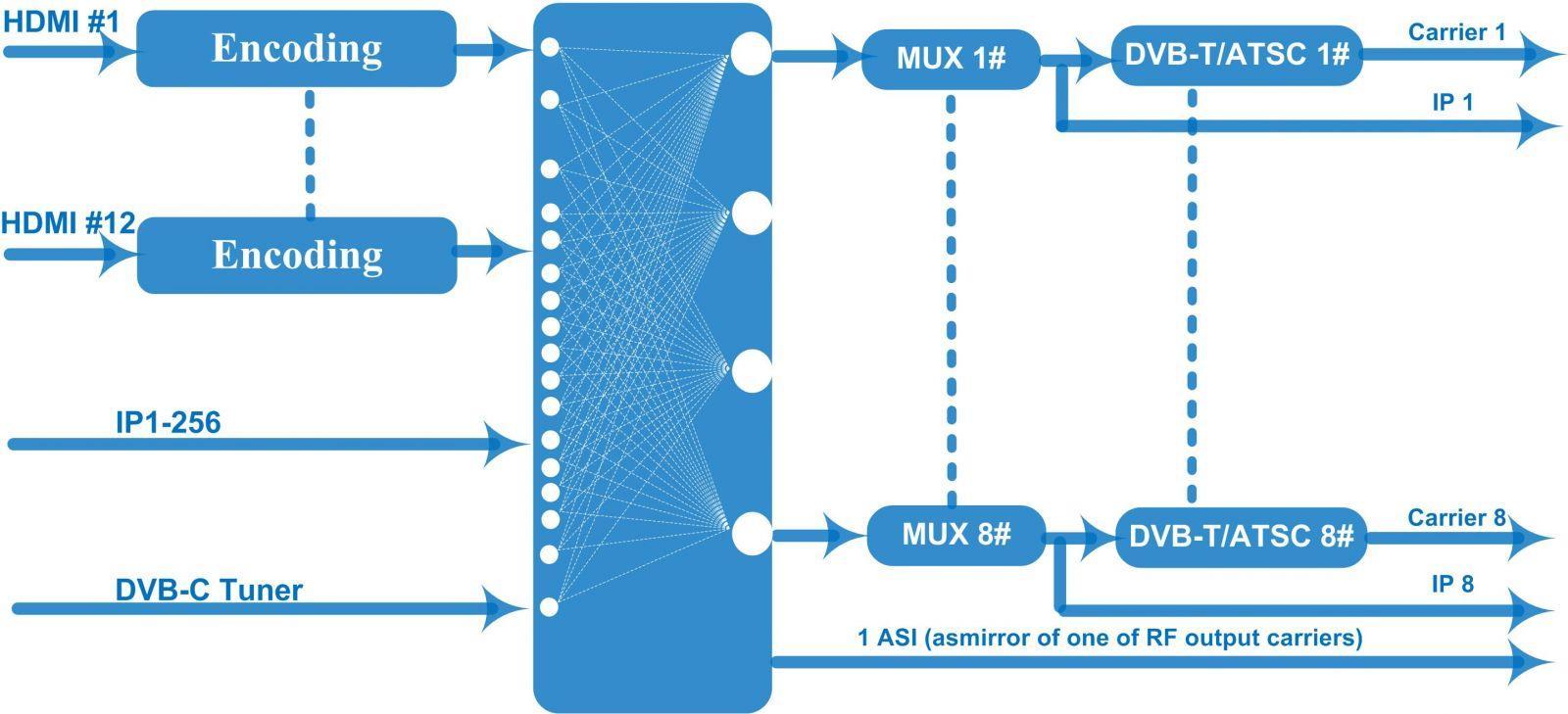

Diagramme de principe DVB-T/ATSC
Spécifications techniques
12 entrées HDMI
Tableau des principes ISDB-T
12 entrées CC (sous-titrage), interface BNC
1 tuner DVB-C (ATSC en option) pour remux, interface de type F
Saisir
Entrée IP 512 sur UDP et RTP, DATA1, RJ45 sortie RF DVB-C
256 entrées IP sur UDP et RTP, DATA1, RJ45 sortie RF DVB-T/ATSC
192 entrées IP sur UDP et RTP, DATA1, RJ45—sortie RF ISDB
Saisir
Résolution
Vidéo
Sortir
1920*1080_60p, 1920*1080_50p, 1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P, 720*480_60i, 720*576_50i
1920*1080_60p, 1920*1080_50p, 1920*1080_60i, 1920*1080_50i, 1440*1080_60i, 1440*1080_50i, 1280*720_60p, 1280*720_50P, 720*576_50p, 720*576_50i, 720*576_30p, 720*576_25p, 720*480_60p, 720*480_60i, 720*480_30p, 720*480_25p, 320*240_60p, 320*240_50p, 320*240_30p, 320*240_25p, 320*180_60p, 320*180_50p, 320*180_30p, 320*180_25p, 960*540_50i, 704*576_50i,704*480_60i, 640*576_50i
640*480_60i, 544*576_50i,544*480_60i, Codage MPEG2 et MPEG4 AVC/H.264
Débit binaire
0,8 à 19 Mbps pour l'encodage H.264
1 à 19 Mbps pour l'encodage MPEG-2
Contrôle des taux CBR/VBR
Structure du GOP Cadre GOP B : 0-3, Cadre GOP P : 0-6
Audio
Multiplexage
Prétraitement avancé
Codage
Taux
d'échantillonnage
Débit binaire
PID maximal
Remappage
Fonction
Brouillage
Désentrelacement, réduction du bruit
MPEG1 Couche II, MPEG2-AAC, MPEG4-AAC, Encodage Dolby Digital AC3 (2.0) (en option), Passage AC3 (2.0/5.1)
48 kHz
64 Kbps-320 kbps pour chaque canal
180 entrées par canal
Remappage PID (automatiquement ou manuellement)
Ajustement précis de la PCR
Générer automatiquement le tableau PSI/SI
CA simulcrypt maximal 4
Standard
Connexion
Modulation
DVB-C
DVB-T
ETR289, ETSI101197, ETSI103197
Connexion locale/à distance
Canal QAM : sortie de 16 porteuses non adjacentes (bande passante maximale 192 MHz)
Norme : EN300 429/UIT-T J.83A/B
MER: ≥40db
Fréquence RF : 50~960 MHz, pas de 1 kHz
Niveau de sortie RF : -20~+10 dbm, pas de 0,1 db
Débit de symboles : 5,0 Msps à 7,0 Msps, par paliers de 1 ksps
J.83A J.83B
Constellation 16/32/64/128/256QAM 64/256 QAM
Bande passante 8M 6M
Standard EN300744
Mode FFT 2K, 4K, 8K
Bande passante 6M, 7M, 8M
Constellation QPSK, 16QAM, 64QAM
Intervalle de garde 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥ 42 dB
Fréquence RF 50~960MHz, pas de 1KHz
Sortie RF 8 porteuses non adjacentes en sortie (bande passante maximale 192 MHz)
Niveau de sortie
RF -20~ +10 dBm, pas de 0,1 dB
Sortie de flux
ATSC
Fonctionnement du système
Divers
ISDB-T
Standard ATSC A/53
Bande passante 6M
Constellation 8VSB
FEC RS(208 188)+treillis
MER ≥ 40 dB
LCA -55 dBc
Fréquence RF 50~960MHz, pas de 1KHz
Sortie RF
Niveau de sortie
8 porteuses non adjacentes en sortie (bande passante maximale 192 MHz)
RF -20~+10dbm (pour toutes les porteuses), pas de 0,5db
Standard Norme ARIB-B31
Bande passante 6M
Constellation QPSK, 16QAM, 64QAM
Intervalle de garde 1/32, 1/16, 1/8, 1/4
Mode de transmission 2K, 4K, 8K
Taux de code 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥ 40 dB
Fréquence RF 50~960MHz, pas de 1KHz
Sortie RF
Niveau de sortie
Sortie de 6 porteuses non adjacentes (bande passante maximale 192 MHz)
RF -20 dBm à +10 dBm, pas de 0,1 dB
1 sortie ASI comme miroir d'une des porteuses de sortie RF - En option
16 sorties MPTS sur UDP et RTP/RTSP comme miroir de 16 porteuses DVB-C, 8 sorties MPTS sur UDP et RTP/RTSP comme miroir de 8 porteuses DVB-T/ATSC (en option)
6 sorties MPTS sur UDP et RTP/RTSP comme miroir de 6 porteuses ISDB-T (en option)
1 interface Ethernet Base-T 1000M
Gestion de réseau (WEB)
Langue chinoise et anglaise
Mise à niveau du logiciel Ethernet
Dimensions (L × L × H) 482 mm × 440 mm × 44 mm
Environnement 0~45℃(travail) ; -20~80℃(stockage)
Besoins en énergie 110 V CA ± 10 %, 50/60 Hz, 220 V CA ± 10 %, 50/60 Hz
