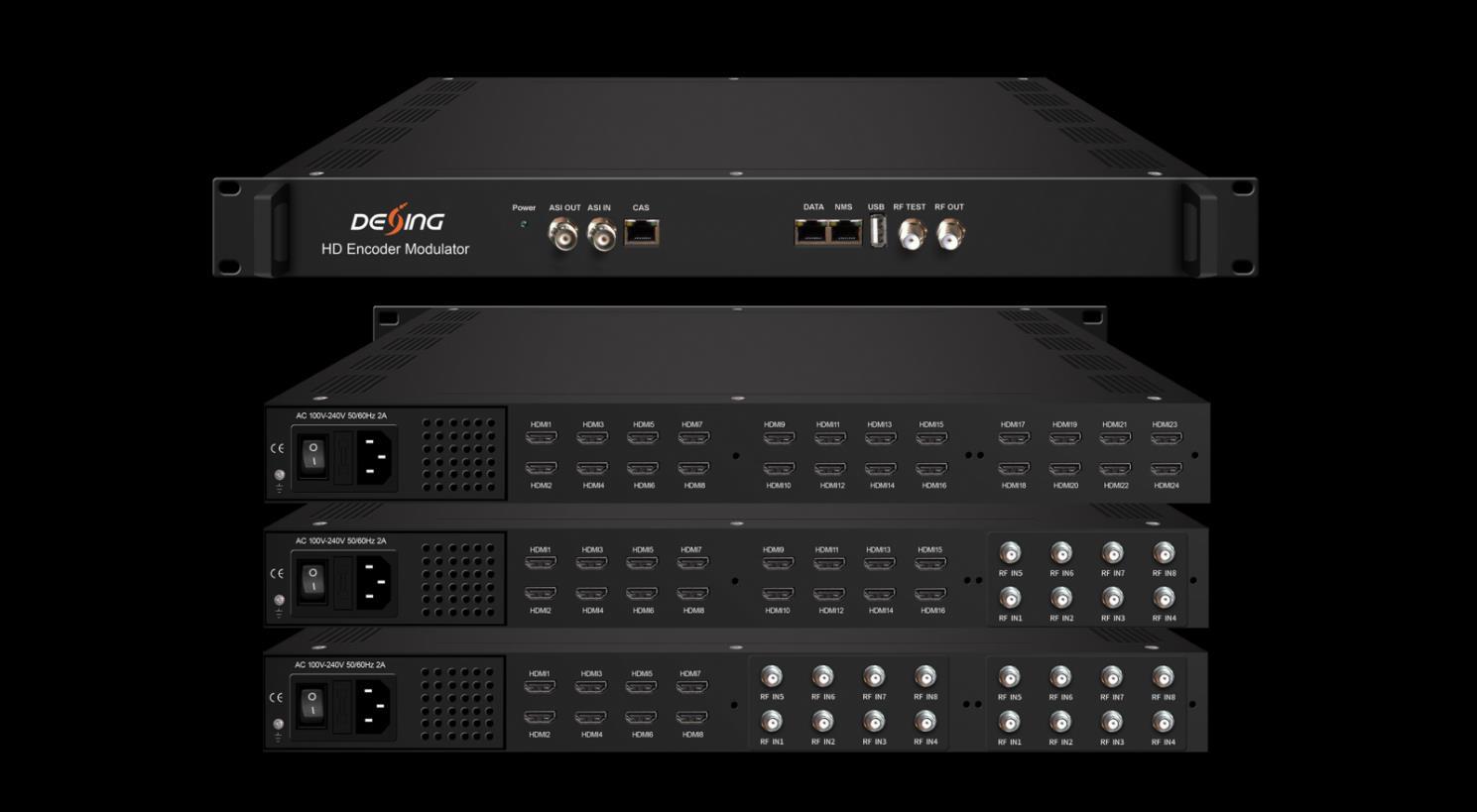

Modulateur d'encodeur HD NDS3536S
Présentation du produit
Le NDS3536S est un appareil professionnel à haute intégration qui comprend des fonctions d'encodage (et de démodulation), de multiplexage et de modulation dans un seul boîtier. Il prend en charge 8/16/24 entrées HDMI (ou HDMI plus entrée mix tuner DVB-S2/S2X/C/T/T2/ISDB-T), 1 entrée ASI, 1 entrée lecteur USB et 128 entrées IP via le port GE, et une sortie par plusieurs canaux porteurs DVB-C (ou DVB-T/ATSC/ISDB-T en option). Il prend également en charge la sortie MPTS comme miroir des porteuses via le port GE et 1 sortie ASI comme miroir de l'une des porteuses. Cet appareil à fonctions complètes le rend idéal pour les petits
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Contact : Tomleequan E-mail :
systèmes de tête de réseau CATV, et c'est un choix judicieux pour le système de télévision d'hôtel, le système de divertissement dans un bar sportif, un hôpital, un appartement…
Caractéristiques principales
8/16/24 entrées HDMI (ou entrée mixte HDMI plus tuners DVB-S2/S2X/C/T/T2/ISDB-T), encodage vidéo MPEG-4 AVC/H.264
1 entrée ASI pour remux
1 lecteur USB (insérez la clé USB avec les vidéos « xxx.ts » dans le NDS3536S et lisez le contenu de manière simple ; système de fichiers FAT 32)
128 entrées IP sur UDP et RTP via le port GE
Chaque canal de sortie de l'opérateur traite au maximum 32 IP à partir du port GE (protocole UDP et RTP)
Encodage audio MPEG1 Layer II, LC-AAC et HE-AAC, AC3 Pass Through et réglage du gain audio
Prise en charge de la sortie RF DVB-C 12 canaux (sortie DVB-T 8 canaux/16 canaux, ATSC 8 canaux ou sortie ISDB-T 6 canaux/16 canaux en option, selon la commande)
Prise en charge d'une sortie ASI en tant que miroir de l'un des supports de sortie RF Facultatif
Prise en charge de la sortie IP MPTS via UDP, RTP/RTSP

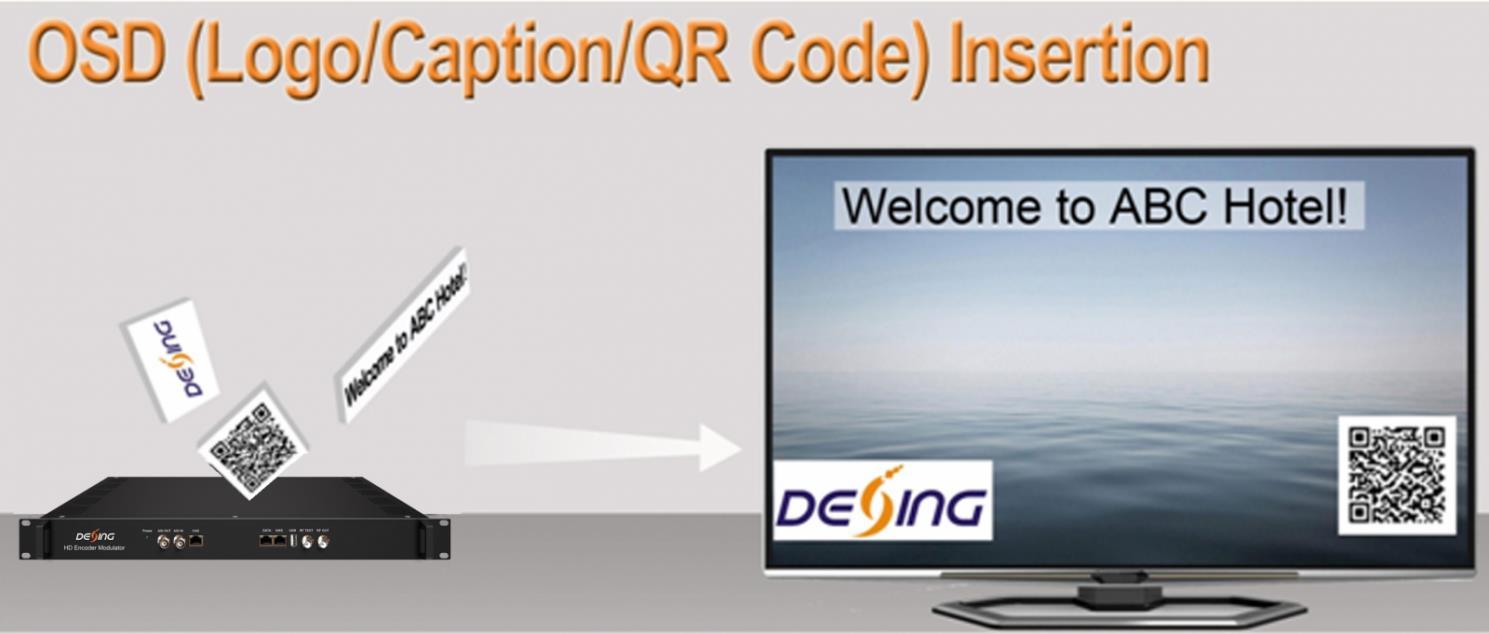

Prise en charge du LOGO, de la légende et de l'insertion de code QR (langues prises en charge : chinois , anglais,
, русский , ودرا, pour plus de langues, veuillez nous consulter )
Prise en charge du remappage PID/ajustement PCR précis/édition et insertion PSI/SI
Contrôle via la gestion Web et mises à jour faciles via le Web

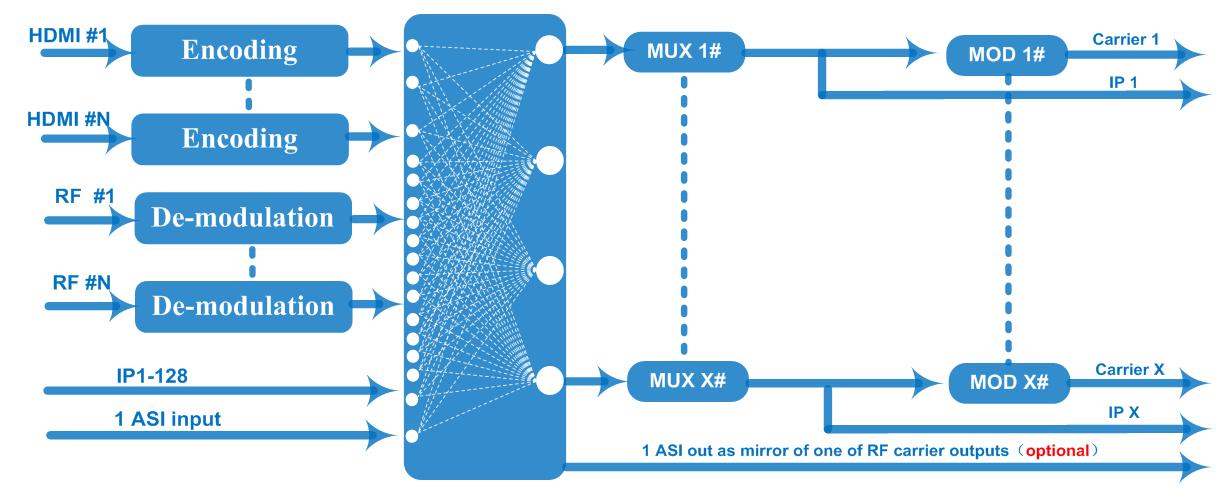

Tableau des principes
Spécifications techniques
8/16/24 entrées HDMI en option (ou HDMI et entrée de mixage de tuner différente, détails veuillez vérifier ci-dessous le guide de commande)
Saisir
1 ASI pour remux
1 entrée lecteur USB pour re-mux (vidéo « xxx.ts »)
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
128 entrées IP sur UDP et RTP, port GE, RJ45
Saisir
Résolution
Vidéo (Entrée HDMI)
Codage
Audio (Entrée HDMI)
Sortir
MPEG-4 AVC/H.264
1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i, 1280×720_60P, 1280×720_50P, 720×576_50i,720×480_60i,
1920×1080_30P, 1920×1080_25P, 1280×720_30P, 1280×720_25P, 720×576_25P,720×480_30P,
Débit binaire 1 Mbps à 13 Mbps par canal
Contrôle des taux CBR/VBR
Structure du GOP IP…P (réglage du cadre P, sans cadre B)
Codage
Taux
d'échantillonnage
MPEG-1 Couche 2, LC-AAC, HE-AAC et AC3 Passthrough
48 kHz
Résolution 24 bits
Gain audio 0-255 Réglable
Débit binaire
MPEG-1 couche 2
Débit binaire
LC-AAC
Débit binaire
HE-AAC
Section Tuner
DVB-S
DVB-S2
48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
48/56/64/80/96/112/128 kbps
Fréquence d'entrée 950-2150 MHz
Débit de symboles 0,5 à 45 Msps
Constellation QPSK
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Fréquence d'entrée 950-2150 MHz
Débit de symboles QPSK/8PSK/16APSK : 0,5 à 45 Msps
32APSK : 0,5 à 40 Msps
Constellation QPSK/8PSK/16APSK/32APSK
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
FEC
Contact : Tomleequan E-mail :
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK : 3/4, 4/5, 5/6, 8/9
Débit binaire
d'entrée maximal par tuner ≤170 Mbps
Débit de symboles
Constellation
Multiplexage
DVB-S2X
FEC
Débit binaire
QPSK/8PSK/16APSK : 0,5 à 45 Méch./s ; 8APSK/32APSK : 0,5 à 40 Msps
QPSK/8PSK/16APSK/8APSK/32APSK
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18
8APSK : 5/9 L, 26/45 L
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10,1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK : 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
d'entrée maximal par tuner ≤170 Mbps
Intensité du signal -65 ~ -25 dBm
PID maximal Remappage
Fonction
Modulation DVB-C
255 entrées par canal
Remappage PID (automatiquement ou manuellement)
Ajustement précis de la PCR
Générer automatiquement le tableau PSI/SI
Canal QAM
12 porteuses non adjacentes en sortie (bande passante maximale 192 MHz)
Standard EN300 429/UIT-T J.83A/B
MER ≥ 40 dB
Fréquence RF 50~960MHz, pas de 1KHz
Niveau de sortie
RF -20~+3dbm, pas de 0,1db
Débit de symboles 5,0 Msps à 7,0 Msps, pas de 1 ksps J.83A J.83B
Constellation 16/32/64/128/256QAM 64/256 QAM
Bande passante 8M 6M
DVB-T
ATSC
ISDB-T
Standard EN300744
Mode FFT 2K, 4K, 8K
Bande passante 6M, 7M, 8M
Constellation QPSK, 16QAM, 64QAM
Intervalle de garde 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥ 42 dB
Fréquence RF 50~960MHz, pas de 1KHz
Sortie RF
8 (ou 16) porteuses non adjacentes en sortie (bande passante maximale 192 MHz)
Niveau de sortie RF -20~ +3 dBm, pas de 0,1 dB
Standard ATSC A/53
Bande passante 6M
Constellation 8VSB
FEC RS(208 188)+treillis
MER ≥ 40 dB
LCA -55 dBc
Fréquence RF 50~960MHz, pas de 1KHz
Sortie RF
8 porteuses non adjacentes en sortie (bande passante maximale 192 MHz)
Niveau de sortie RF -20~+3dbm (pour toutes les porteuses), pas de 0,5db
Standard Norme ARIB-B31
Bande passante 6M
Constellation QPSK, 16QAM, 64QAM
Intervalle de garde 1/32, 1/16, 1/8, 1/4
Mode de transmission 2K, 4K, 8K
Taux de code 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥ 40 dB
Fréquence RF 50~960MHz, pas de 1KHz
Sortie RF
6 (ou 16) porteuses non adjacentes en sortie (bande passante maximale 192 MHz)
Niveau de sortie -20 dBm à +3 dBm, pas de 0,1 dB
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Sortie de flux
Fonctionnement du système
Divers
RF
1 sortie ASI comme miroir d'une des porteuses de sortie RF (en option)
12 sorties MPTS sur UDP et RTP/RTSP comme miroir de 12 porteuses DVB-C,
Sortie MPTS 8/16 sur UDP et RTP/RTSP en tant que miroir de 8/16 porteuses
DVB-T (en option)
8 sorties MPTS sur UDP et RTP/RTSP en tant que miroir de 8 porteuses ATSC (en option)
Sortie MPTS 6/16 sur UDP et RTP/RTSP en tant que miroir de 6/16 porteuses
ISDB-T (en option)
1 interface Ethernet Base-T 1000M, port GE
Gestion de réseau (WEB)
Langue chinoise et anglaise
Mise à niveau du logiciel Ethernet
Dimensions (L × L × H) 482 mm × 328 mm × 44 mm
Environnement 0~45℃(travail) ; -20~80℃(stockage)
Besoins en énergie 110 V CA ± 10 %, 50/60 Hz, 220 V CA ± 10 %, 50/60 Hz
Informations de commande
Section d'entrée :
Section de sortie :
Norme de sortie RF
