Modulateur d'encodeur HD NDS3526SA

Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227

Modulateur d'encodeur NDS3526SA

Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227

Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227

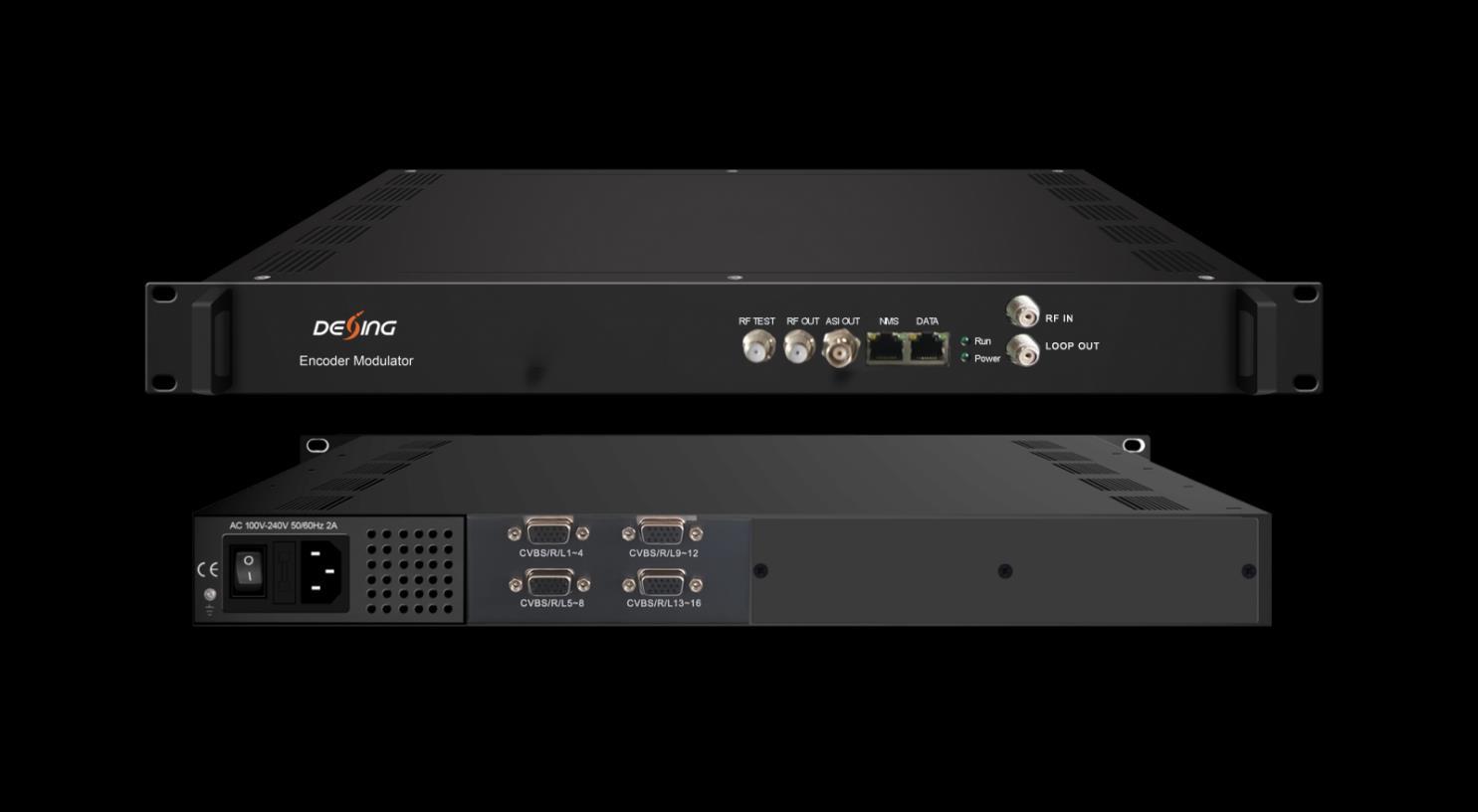

Présentation du produit Le NDS3526SA est un modulateur codeur hautes performances et économique conçu par Dexin. Il prend en charge 16 entrées CVBS avec codage vidéo MPEG4 AVC/H.264 et 4 sorties porteuses non adjacentes DVB-C/T avec multiplexage (et brouillage dans la version de sortie DVB-C) inclus. Il prend également en charge jusqu'à 128 entrées IP pour le remuxage et la sortie IP (4MPTS) via le port de données comme miroir des porteuses. Le NDS3526SA se caractérise également par un niveau d'intégration élevé, des performances élevées et un faible coût. Il est très adaptable au système de diffusion CATV de nouvelle génération.

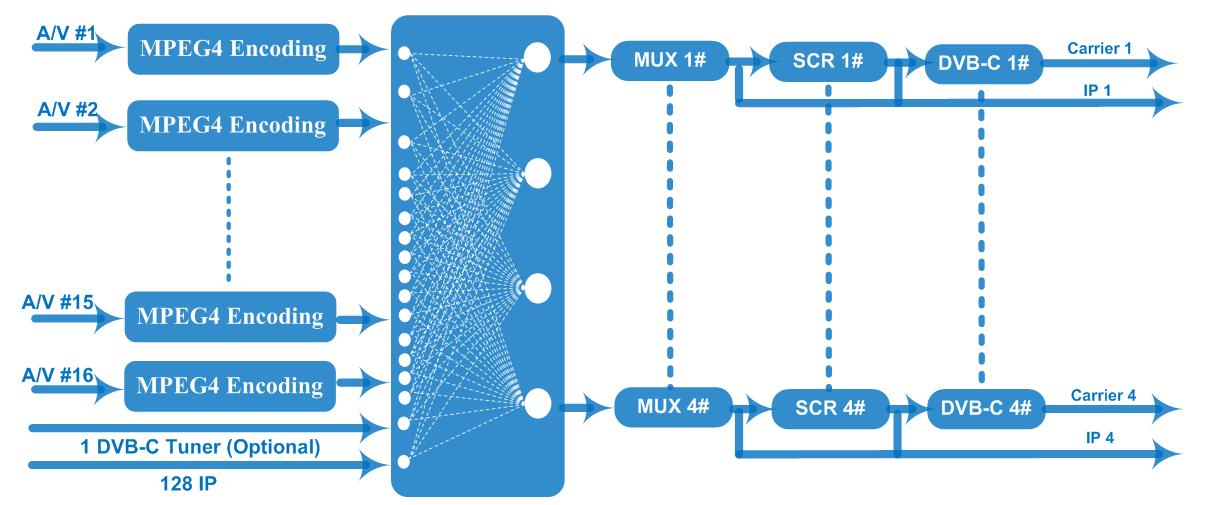

Caractéristiques principales · 16 entrées CVBS avec codage vidéo MPEG4 AVC/H.264 · 128 entrées IP pour remux via UDP et RTP (1 entrée tuner DVB-C pour remux en option) · Prise en charge de l'encodage audio MPEG1 Layer II et prise en charge du réglage du gain audio · Prise en charge du remappage PID/édition et insertion PSI/SI · Prise en charge de 4 sorties Mux-SCR-DVB-C ou de 4 sorties Mux-DVB-T · Prise en charge de 4 sorties IP MPTS sur UDP et RTP, 1 sortie ASI (en option) · Prise en charge de l'insertion de logo, de légende et de code QR (langues prises en charge : chinois, anglais, ‫العربية‬, ไไไ, ไไไไไไ, pour plus de langues, veuillez nous consulter…) · Prise en charge du filtre IP Null PKT · Surveillance en temps réel du débit binaire de sortie du codage effectif · Contrôle via la gestion Web et mises à jour faciles via le Web Tableau des principes

Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227

Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227

Sortie RF DVB-C

Sortie RF DVB-T Spécifications techniques

Saisir

Vidéo

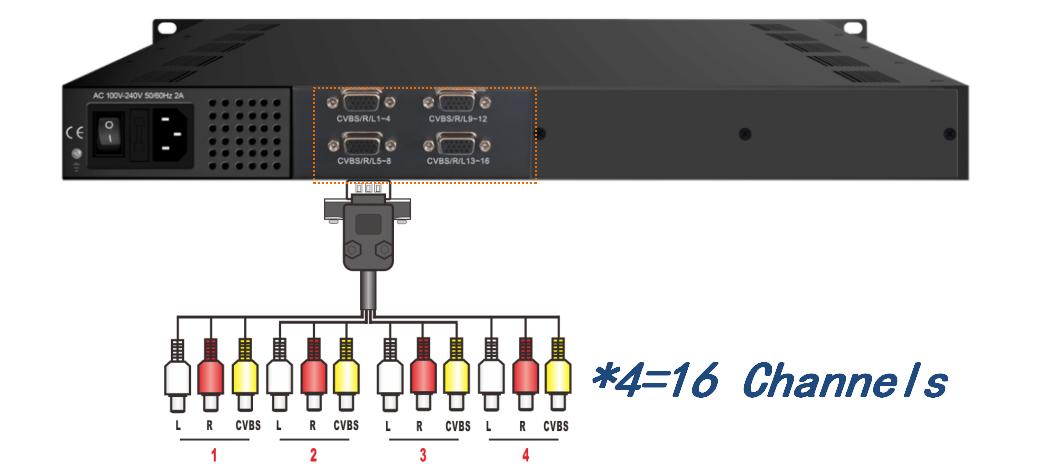

16 entrées CVBS, interface DB15 vers RCA 128 entrées IP (100/1000M) sur protocole UDP et RTP 1 entrée tuner DVB-C pour remux (en option) Résolution

720 × 576i (PAL-B, D, G, H, I), 720 × 480i (NTSC-M, J)

Codage

MPEG4 AVC/H.264 (HP/MP/BP)

Débit binaire

1 Mbps à 5 Mbps par canal

Contrôle des taux

CBR/VBR

Structure du GOP

IPP (le cadre P est réglable)

Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227

Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227

Codage

MPEG-1 Couche 2

Taux d'échantillonnage 48 kHz Audio

Résolution

24 bits

Gain audio

0-255 réglable

Débit binaire

64/128/192/224/256/320/384 Kbps par canal 4* porteuses DVB-C non adjacentes Norme : EN300 429/UIT-T J.83A/B MER : ≥ 40 dB Fréquence RF : 50~960 MHz, pas de 1 kHz Niveau de sortie RF : -20~+3 dBm (87~110 dBµV), pas de 0,1 dB Débit de symboles : 5,0 Msps à 7,0 Msps, par paliers de 1 ksps

DVB-C

J.83A

Modulation

DVB-T

J.83B

Constellation

16/32/64/128/256QAM 64/256 QAM

Bande passante

8M

Standard

EN300744

Mode FFT

2K, 4K, 8K

Bande passante

6M, 7M, 8M

Constellation

QPSK, 16QAM, 64QAM

Intervalle de garde

1/4, 1/8, 1/16, 1/32

FEC

1/2, 2/3, 3/4, 5/6, 7/8

MER

≥ 40 dB

6M

Fréquence RF 50~960MHz, pas de 1KHz

CA de chiffrement Brouillage simultané max. (pour la version Norme de brouillage de sortie DVB-C) Connexion Sortie de flux

Sortie RF

4*COFDM DVB-T porteuses non adjacentes

Niveau de sortie RF

-20~+3 dBm (87~110 dBµV), pas de 0,1 dB

4 ETR289, ETSI 101 197, ETSI 103 197 Connexion locale/à distance

Sortie IP (4*MPTS) en tant que miroir de 4 porteuses sur UDP et RTP, interface Ethernet 100/1000 Base-T (Multicast/unicast) 1*sortie ASI (en option) Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227

Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227

Fonctionnement Gestion de réseau (WEB) du système Mise à niveau du logiciel Ethernet

Divers

Dimensions (L × L × H)

482 mm × 328 mm × 44 mm

Environnement

0~45℃(travail) ; -20~80℃(stockage)

Besoins en énergie

110 V CA ± 10 %, 50/60 Hz, 220 V CA ± 10 %, 50/60 Hz

À propos de nous FMUSER est une société spécialisée dans les systèmes de diffusion et de transmission télévisuelle et l'inté gration de systèmes IPTV hôteliers. La société a été créée en 2009 et a servi plus de 180 pays à travers le monde. Plus de 20 000 stations de télévision, stations de radio et clients hôteliers de différents pays.
