Modulateur d'encodeur NDS3524S/NDS3528S
Présentation du produit
Le NDS3524S/NDS3528S est un appareil professionnel à haute intégration qui comprend l'encodage, le multiplexage et la modulation dans un seul boîtier. Il prend en charge 4/8 entrées HDMI et une sortie RF DVB-C/T avec 2/4 porteuses adjacentes et 2/4 sorties MPTS comme sortie miroir des 2/4 porteuses de modulation via le port DATA (GE). Cet appareil à fonctions complètes le rend idéal pour les petits systèmes de tête de réseau CATV et constitue un choix judicieux pour les systèmes de télévision d'hôtel, les systèmes de divertissement dans les bars sportifs, les hôpitaux, les appartements...
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Caractéristiques principales
* Prise en charge de l'insertion de code LOGO, OSD et QR pour chaque chaîne locale (langue prise en charge : chinois, anglais, ةيبرعلا, ไไไ, ไไไไไไ, руская, ودرا, pour plus de langues, veuillez nous consulter...)
* Entrée HDMI 4/8, encodage vidéo MPEG-4 AVC/H.264
* Format d'encodage audio MPEG1 Layer II, LC-AAC, HE-AAC et AC3 Pass Through et prise en charge du réglage du gain audio
* 1 entrée tuner DVB-C/T/ISDB-Tb pour remux (en option pour NDS3528S avec version de sortie RF DVB-C)
* 2/4 groupes de canaux de sortie multiplexés/modulants (fonction de brouillage en option pour NDS3528S avec version de sortie RF DVB-C)
* 2/4 sorties porteuses DVB-C ou DVB-T avec chaque canal porteuse traitant un maximum de 32 IP à partir du port d'entrée DATA
* Prise en charge des entrées IP 64/128, des sorties IP 2/4 MPTS sur UDP et RTP/RTSP
* Prise en charge du remappage PID/édition et insertion PSI/SI
* Contrôle via la gestion Web et mises à jour faciles via le Web

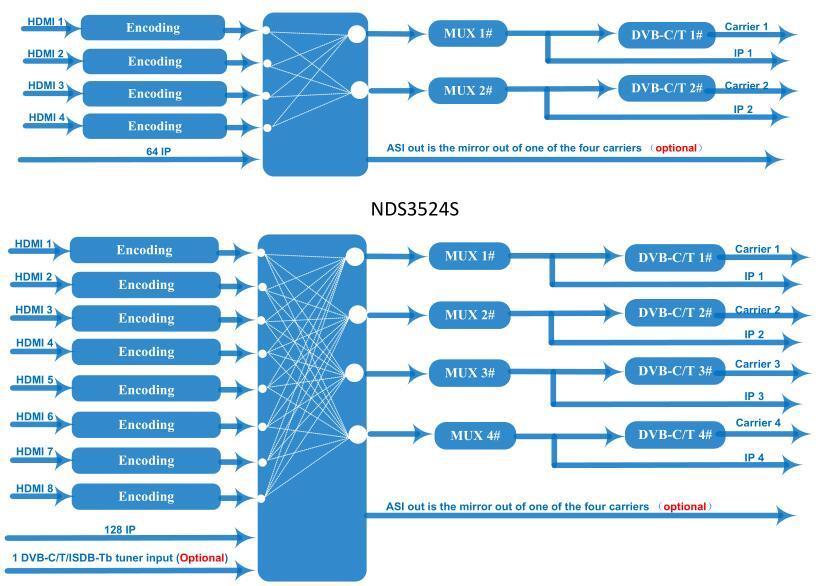

Tableau des principes
Spécifications techniques
Saisir
4/8 entrées HDMI ; 64/128 entrées IP ; 1 entrée tuner DVB-C/T/ISDB-Tb pour remux (en option pour NDS3528S avec version de sortie RF DVB-C)
Codage MPEG-4 AVC/H.264
Saisir
Résolution
Vidéo
Audio
1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i, 1280×720_60P, 1280×720_50P, 720×576_50i,720×480_60i,
Sortir 1920×1080_30P, 1920×1080_25P, 1280×720_30P, 1280×720_25P, 720×576_25P,720×480_30P,
Débit binaire 1 Mbps à 13 Mbps par canal
Contrôle des taux CBR/VBR
Codage
MPEG-1 Couche 2, LC-AAC, HE-AAC et AC3 Pass Through Taux
d'échantillonnage
48 kHz
Résolution 24 bits
Gain audio 0-255 Réglable
Débit binaire
MPEG-1 Layer 2
Débit binaire
LC-AAC
Débit binaire
HE-AAC
PID maximal Remappage
Multiplexage
Brouillage
(en option pour NDS3528S avec version sortie RF
Fonction
48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
48/56/64/80/96/112/128 kbps
180 entrées par canal
Remappage PID (automatiquement ou manuellement)
Générer automatiquement le tableau PSI/SI
DVB-C) CA simulcrypt maximal 4
Standard ETR289, ETSI 101 197, ETSI 103 197
Connexion Connexion locale/à distance
Sortie RF
Modulation
DVB-C
Sortie DVB-C 2/4*RF (sortie combinée 2/4 porteuses), interface de type F
Standard EN300 429/UIT-T J.83A/B
MER ≥ 40 dB
DVB-T
Fréquence RF 50~960MHz, pas de 1KHz
Niveau de sortie
RF -25~-1 dBm (82~105 dbµV), 0,1 dBm
Débit de symboles
5,0 Msps à 7,0 Msps, pas de 1 ksps
J.83A J.83B
Constellation 16/32/64/128/256QAM 64/256 QAM
Bande passante 8M 6M
Sortie RF
Sortie DVB-T 2/4*RF COFDM (sortie combinée 2/4 porteuses), interface de type F
Standard EN300744
Mode FFT 2K,
Bande passante 6M, 7M, 8M
Constellation QPSK, 16QAM, 64QAM
Intervalle de garde 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥ 42 dB
Fréquence RF 50~960MHz, pas de 1KHz
Niveau de sortie
RF -28~-3 dBm (77~97 dbµV), pas de 0,1 dB
Sortie de flux Sortie IP MPTS 2/4 sur UDP/RTP/RTSP, 1 interface Ethernet 1000M Base-T
Fonctionnement du système
Gestion de réseau (WEB)
Langue chinoise et anglaise
Mise à niveau du logiciel Ethernet
Dimensions (L × L × H) 482 mm × 328 mm × 44 mm
Divers
Environnement 0~45℃(travail) ; -20~80℃(stockage)
Besoins en énergie CA 110 V ± 10 %, 50/60 Hz, CA 220 ± 10 %, 50/60 Hz
Guide de commande
NDS3524S NDS3528S (sortie DVB-C) NDS3528S (sortie DVB-T) Entrée HDMI
1 entrée tuner DVB-C/T/ISDB-Tb N / A
Fonction de brouillage N / A
Option comme commande N / A
Option comme commande N / A
