Description générale

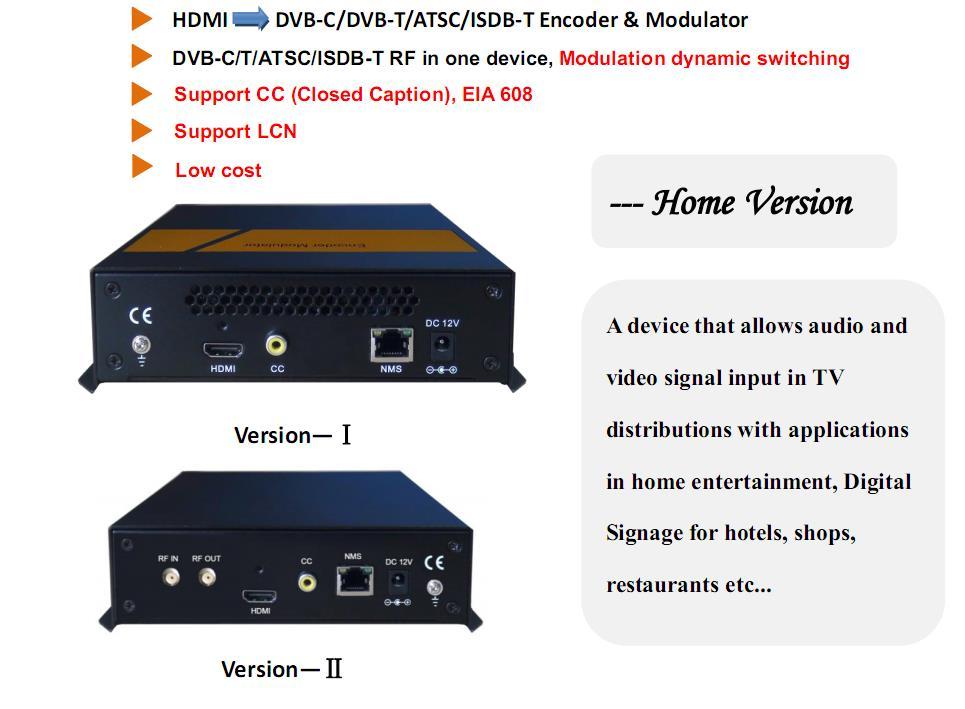

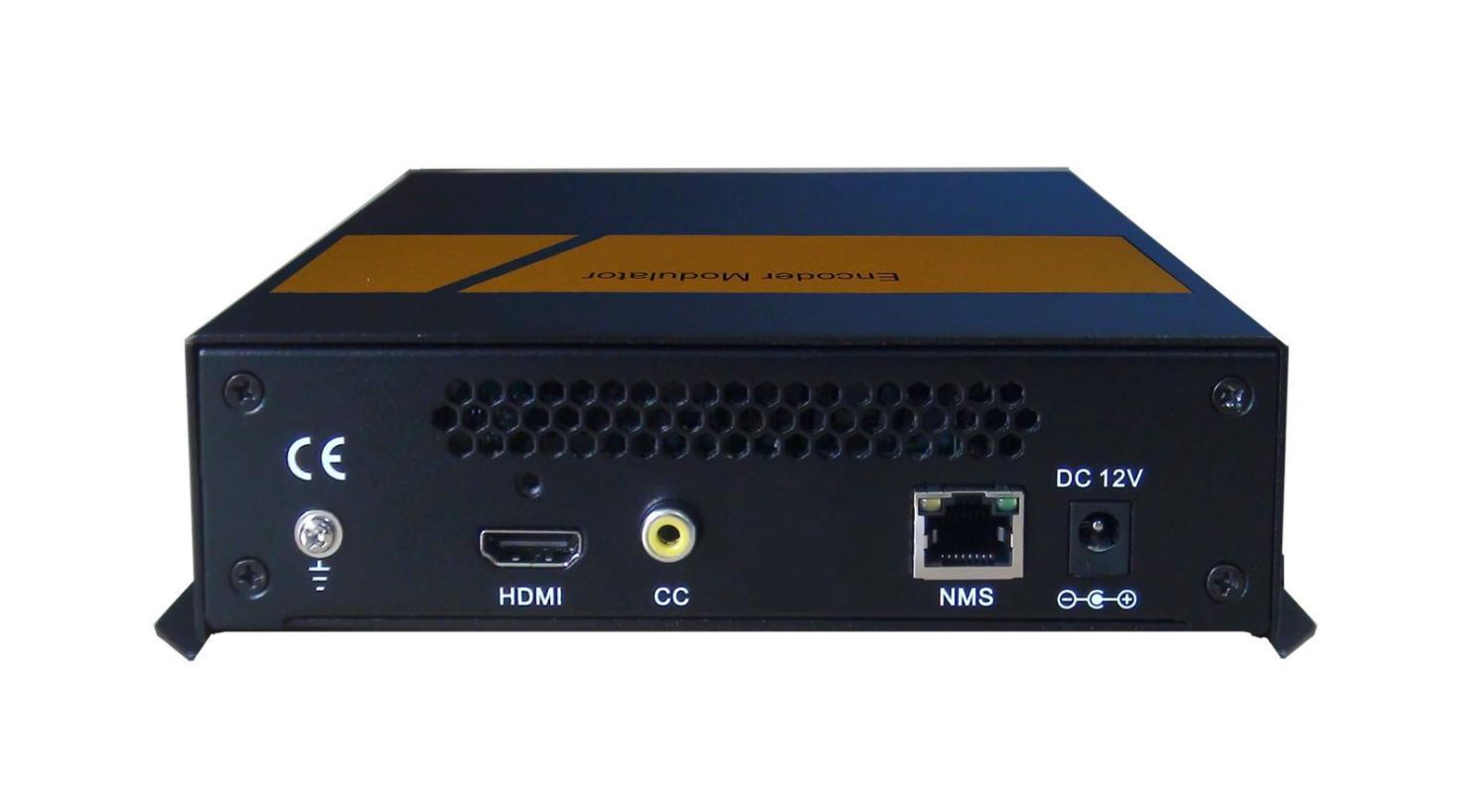

L'encodeur et modulateur DEXIN NDS3522C HD est conçu sur la base de l'électronique grand public qui permet l'entrée de signaux audio/vidéo dans les distributions TV avec des applications dans le divertissement à domicile, le contrôle de surveillance, l'affichage numérique des hôtels, les magasins, etc. Il s'agit d'un appareil tout-en-un intégrant l'encodage et la modulation MPEG2 pour convertir les signaux audio/vidéo en sortie RF DVB-C/T/ATSC/ISDB-T.
La source des signaux peut provenir d'un décodeur, d'un récepteur satellite, de caméras de télévision en circuit fermé, d'une antenne, etc. Son signal de sortie doit être reçu par des téléviseurs ou des décodeurs, etc.
Spécifications techniques
Section d'encodage HDMI
Codage MPEG2
Interface HDMI*1
Saisir Sortir
480@59.94/60i
576@50i
720@50/59.94/60p
1080 à 50i
1080@59.94/60i
480 à 30 h
576 à 25 h
720 à 25h/30h
1080 à 25p
1080 à 30p
1080 à 50p 1080 à 25p
1080@59.94/60p 1080 à 30p
Rapport hauteur/largeur 16:9
Débit binaire
1 000 à 20 000 Mbps
Audio Codage Couche 2 MPEGI, AAC, AC3
Taux d'échantillonnage 48 kHz
Débit binaire
Section modulateur DVB-C
Standard
Couche 2 MPEGI (192 kbps)
CAA (VBR)
AC3 (128 kbps)
J.83A (DVB-C), J.83B
MER ≥ 35 dB
Fréquence RF
100-1000 MHz, pas de 1 kHz
Niveau de sortie RF -63~ -16 dBm, pas de 1 dB
Débit de symboles
J.83A
3.000~7.000Msps réglable
J.83B
Constellation 16/32/64/128/256 QAM 64/256 QAM
Bande passante 8M 6M
Section modulateur DVB-T
Standard
DVB-T COFDM
Bande passante 2M, 3M, 4M, 5M, 6M, 7M, 8M (Version Ⅰ ) 6M, 7M, 8M (Version Ⅱ )
Constellation QPSK, 16QAM, 64QAM
Taux de code 1/2, 2/3, 3/4, 5/6, 7/8
Intervalle de garde 1/32, 1/16, 1/8, 1/4
Mode de transmission : 2K, 8K
MER ≥ 35 dB
Fréquence RF
100-1000 MHz, pas de 1 kHz
Niveau de sortie RF -63~ -16 dBm, pas de 1 dB
Section modulateur ISDB
Standard
Norme ARIB-B31
Constellation QPSK, 16QAM, 64QAM
Intervalle de garde 1/32, 1/16, 1/8, 1/4
Mode de transmission 2K, 4K, 8K
Taux de code 1/2, 2/3, 3/4, 5/6, 7/8
Fréquence RF
100~1000MHz, pas de 1KHz
Niveau de sortie RF -63~ -16 dBm, pas de 1 dB
Section modulateur ATSC
Standard ATSC A/53
Constellation 8 VSB
Niveau de sortie RF -63~-16 dBm (44~91 dBµV), pas de 1 dB
MER ≥ 35 dB
Fréquence RF
100~1000MHz, pas de 1KHz
Niveau de sortie RF
Système
Gestion
-63~ -16 dBm, pas de 1 dB
Web (Version Ⅰ )
NMS (Version Ⅱ )
Langue Anglais
Mise à niveau
Général
Mise à jour Web (Version Ⅰ )
Utilitaire ST Link (Version Ⅱ )
Alimentation électrique 12 V CC
Dimensions
203*144*52mm (Version Ⅰ )
180*110*39,5 mm (version II)
Poids < 1kg
Comparaison
Appareil Entrée CC
Gestion Mise à niveau
NDS3522C (Version—Ⅰ ) √ Web Web
NDS3522C (Version Ⅱ ) Facultatif
Système national de gestion Utilitaire ST Link
