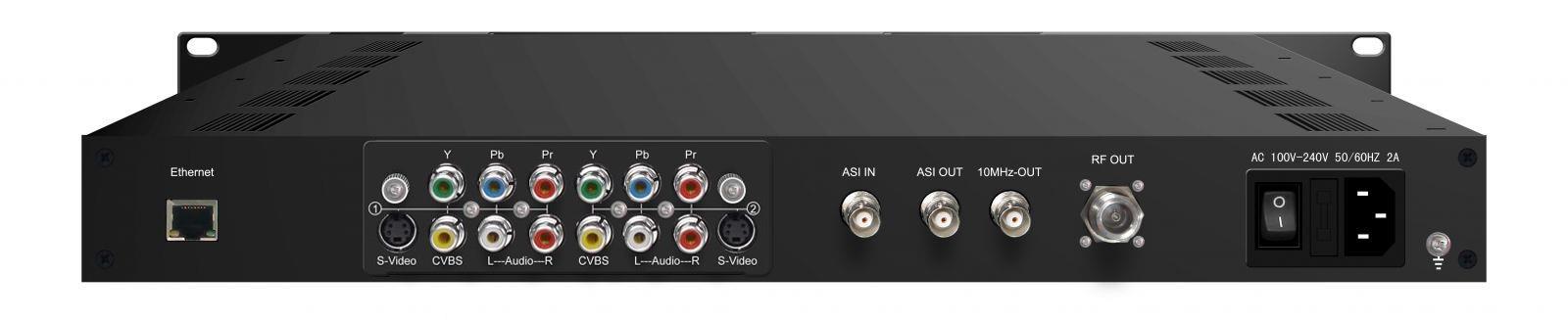

Modulateur d'encodeur DVB-S2X NDS3543D
Présentation du produit
Le codeur et modulateur DVB-S/S2/S2X NDS3543D est un appareil intégré multifonction. Sa conception enfichable permet de changer facilement de module d'encodage (SDI/HDMI/YPbPr/CVBS…) selon les besoins. Il est également équipé d'une entrée ASI pour le remuxage et la modulation. La source du signal peut provenir de caméras de vidéosurveillance, de lecteurs Blu-ray, etc. Il adopte une interface de fonctionnement conviviale basée sur le Web pour gérer efficacement l'appareil et protéger soigneusement votre contenu avec sa fonction BISS. Doté de hautes performances et d'un faible coût, le NDS3543D est particulièrement adapté à la station de télévision ou au système DSNG pour encoder des programmes SD/HD et les transmettre en liaison montante.
Caractéristiques principales
* Module d'encodage HEVC/H.265, MPEG-4 AVC/H.264, MPEG2 SD/HD en option
* Entrée SDI/HDMI/YPbPr/ CVBS… et 1*ASI
* Entrées audio multicanaux en option
* Prise en charge de la sortie RF DVB-S/S2/S2X (950-2150 MHz) et de la sortie ASI
* Constellations QPSK, 8PSK, 8APSK, 16APSK, 32APSK
* Prise en charge du réglage RF CID
* Prise en charge de la sortie d'alimentation RF 24 V
* Prise en charge d'une faible latence
* Prise en charge de la fonction BISS
* Prise en charge de l'horloge de référence 10 MHz
Contact : Tomleequan E-mail :
* Prise en charge du Web NMS et du contrôle du panneau avant LCD et du clavier
* Mise à niveau de l'appareil via le NMS Web

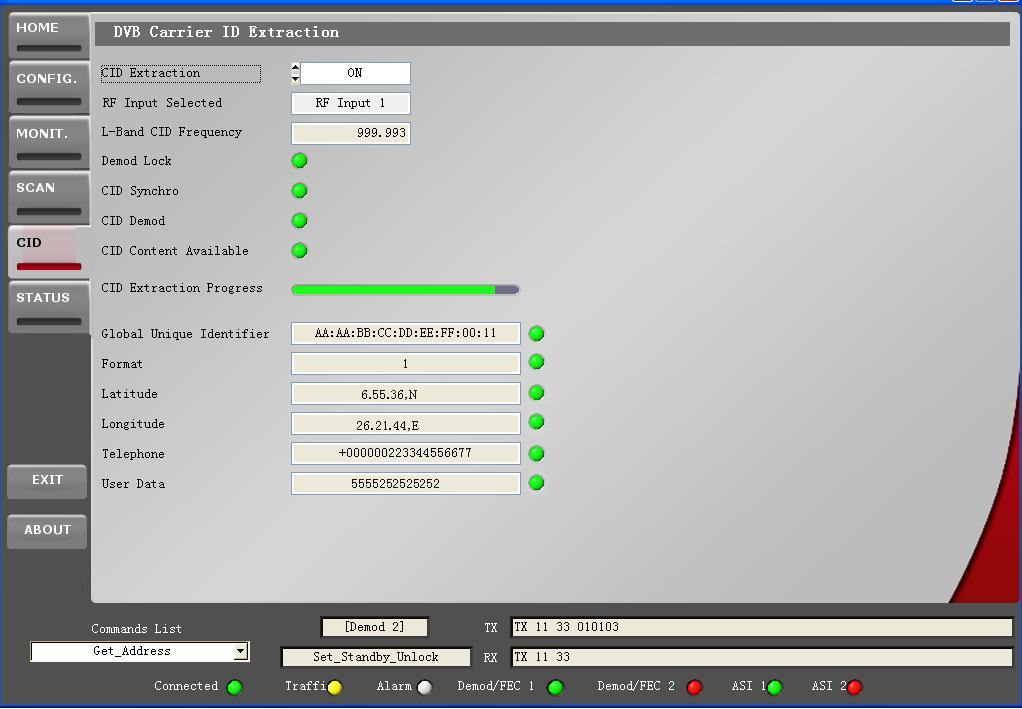

ILLUSTRATION D'UN EXEMPLE DE TEST CID

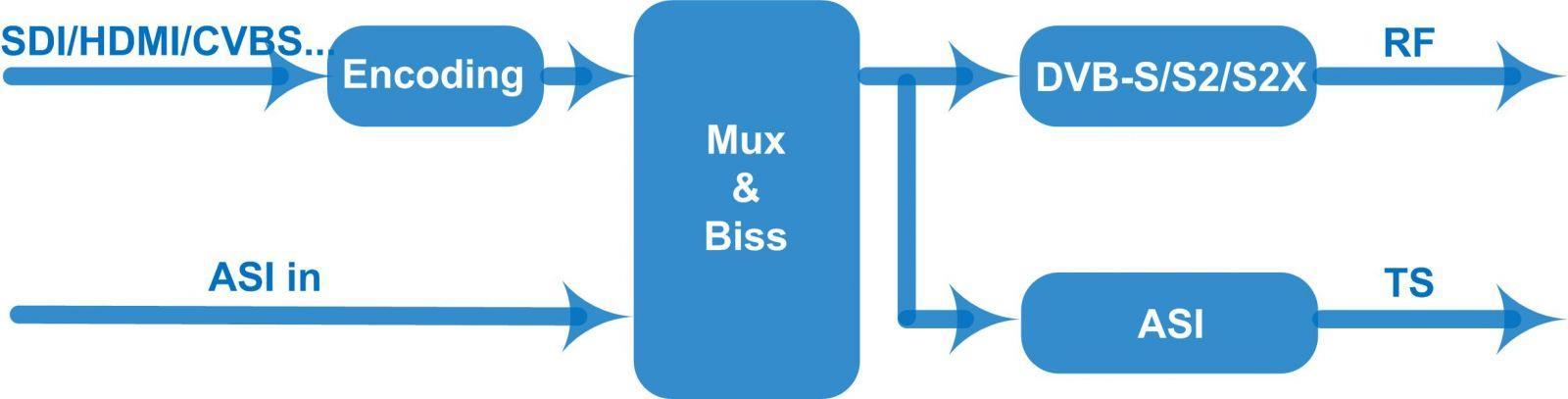

Tableau des principes
Spécifications techniques
Entrée unique HDMI/SDI/YPbPr *Encodage vidéo H.265/H.264 *Jusqu'à 4 entrées audio stéréo *Insertion OSD
Vidéo
Codage Formats de vidéo : HEVC/H.265 ; MPEG-4 AVC/H.264
Saisir HDMI/SDI/YPbPr
Résolution
Saisir Sortir Interface applicable 1920×1080_60P, 1920×1080_60i, 1920×1080_59.94P, 1920×1080_59.94i . 1920×1080_60P . HDMI IDS 1920×1080_50P, 1920×1080_50i 1920×1080_50P 1280×720_60P, 1280×720_59.94P, 1280×720_60P
1280×720_50P 1280×720_50P
1920×1080_60i, 1920×1080_50i, 1280×720_60P, 1280×720_50P
Débit binaire
1920×1080_60i, 1920×1080_50i, 1280×720_60P, 1280×720_50P
4 Mbps à 20 Mbps (pour MPEG-4 AVC/H.264)
0,5 Mbps à 20 Mbps (HEVC/H.265)
Chroma 4:2:0
Contrôle des taux CBR/VBR
Structure du GOP IBBP, IPPP
Prétraitement avancé
Audio
codage
Saisir
Canal
Taux d'échantillonnage
Débit binaire
Désentrelacement, réduction du bruit, accentuation
MPEG-1 couche 2, LC-AAC, HE-AAC, HE-AAC V2, transmission AC3
Numérique : HDMI/SDI/AES ; Analogique : XLR
AES/SDI : jusqu'à 4 stéréos
HDMI : 1 stéréo
XLR : jusqu'à 2 stéréos
48 kHz
48 Kbps à 384 Kbps (MPEG-1 couche 2 et LC-AAC)
24 Kbit/s à 128 Kbit/s (HE-AAC)
18 Kbit/s à 56 Kbit/s (HE-AAC V2)
Gain audio 0-255
Entrée SDI unique
Vidéo
Codage MPEG2; MPEG4 AVC/H.264
Saisir SDI*1
1920*1080_60P, 1920*1080_50P, (-pour MPEG4 AVC/H.264 uniquement)
Résolution
1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P
720*480_60i, 720*576_50i
Audio
codage MPEG1 Couche II, MPEG2-AAC, MPEG4-AAC
:
Taux d'échantillonnage
48 kHz
Débit binaire 64 kbps, 96 kbps, 128 kbps, 192 kbps, 256 kbps, 320 kbps
Entrée HDMI unique
Vidéo
Codage
Saisir
Résolution
Audio
codage
Taux d'échantillonnage
Débit binaire
MPEG2; MPEG4 AVC/H.264
HDMI*1
1920*1080_60P, 1920*1080_50P, (-pour MPEG4 AVC/H.264 uniquement)
1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P 720*480_60i, 720*576_50i
MPEG1 Couche II, MPEG2-AAC, MPEG4-AAC
48 kHz
64 kbps, 96 kbps, 128 kbps, 192 kbps, 256 kbps, 320 kbps
Entrée HDMI/YPbPr/CVBS 3 en 1
Vidéo (HDMI)
Codage MPEG2; MPEG4 AVC/H.264
Interface
HDMI*1
Contact : Tomleequan E-mail :
Résolution
Audio (HDMI)
1920*1080_60P, 1920*1080_50P, (-pour MPEG4 AVC/H.264 uniquement) 1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P
Codage MPEG1 Couche II ; MPEG2-AAC ; MPEG4-AAC
Interface HDMI*1
Taux d'échantillonnage 48 kHz
Débit binaire
Vidéo (YPbPr/CVBS)
64/96/128/192/256/320 kbps
Codage MPEG2; MPEG4 AVC/H.264
Interface YPbPr*1/CVBS*1
Résolution
Audio (G/D)
CVBS : 720x576_50i (PAL) ; 720x480_60i (NTSC)
YPbPr : 1920*1080_60i, 1920*1080_50i ; 1280*720_60p, 1280*720_50P
Codage MPEG1 Couche II ; MPEG2-AAC ; MPEG4-AAC
Interface 1*stéréo/2*mono
Taux d'échantillonnage 48 kHz
Débit binaire
64/96/128/192/256/320 kbps
2 entrées (S-Vidéo + YPbPr + CVBS)
Vidéo
Codage
Saisir
Option 1 : MPEG-2 MP@ML(4:2:0)
Option 2 : MPEG-2 et MPEG-4 AVC/H.264 (4:2:0)
2*S-Vidéo/YPbPr/CVBS (type RCA)
Résolution 720*576 (PAL) ; 720*480 (NTSC)
Débit binaire
Audio
codage
Option 1 : 1 à 19,50 Mbps ; Option 2 : 1 à 10,00 Mbps
Option 1 : MPEG1 Couche II
Option 2 : MPEG1 Layer II ; LC-AAC ; HE-AAC et Dolby Digital AC3 2.0 (en option)
Saisir 2 stéréo/mono
Taux d'échantillonnage 48 kHz
Débit binaire
Généraux
Interface d'entrée
Sortir
64 kbps, 96 kbps, 128 kbps, 192 kbps, 256 kbps, 320 kbps
2*CVBS ; 1*SDI ; 1*HDMI ; 1*(HDMI/SDI/YPbPr 3-en-1) ; 1*(HDMI/YPbPr/CVBS
3-en-1) entrée en option
Entrée ASI
Sortie RF DVB-S/S2/S2X ; Sortie ASI comme miroir de RF
Standard DVB-S DVB-S2 DVB-S2X
Codage externe Codage RS Codage BCH Codage BCH
Codage interne Convolution Codage LDPC Codage LDPC
Constellation QPSK
FEC/Taux de convolution
Section de modulation
1/2, 2/3, 3/4, 5/6, 7/8
QPSK, 8PSK, 16APSK, 32APSK
QPSK, 8PSK, 8APSK, 16APSK, 32APSK
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK : 3/4, 4/5, 5/6, 8/9, 9/10
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
, 23/36, 25/36, 13/18
8APSK : 5/9 L, 26/45 L
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
, 1/2 L, 8/15 L, 5/9 L, 26/45, 3/5, 3/5 L, 28/45, 23/36, 2/3 L, 25/36 , 13/18, 7/9, 77/90
32APSK : 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9
Facteur de décroissance
Débit de symboles
0,2, 0,25, 0,35
0,5 à 45 Msps
0,2, 0,25, 0,35
0,5 à 40 Méch./s (32 APSK) ; 0,5 à 45 Msps (QPSK/8PSK/16APSK)
Portée RF 950-2150 MHz
Niveau de sortie +3 dBm à -28,5 dBm
BISS Mode 1, Mode E
Système
Contrôle local Écran LCD + boutons de commande Télécommande Système de gestion de réseau Web
0,05, 0,10, 0,15, 0,2, 0,25, 0,35
0,5 à 40 Msps (32APSK) ; 0,5 à 45 Msps (QPSK/8PSK/8APSK/16APSK)
Mode faible latence
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Normal, Mode 1, Mode 2
Langue Anglais
Démission 410 × 460 × 44 mm (l x l x h)
Température 0~45℃(fonctionnement), -20~80℃(stockage)
Spécifications physiques
Alimentation électrique
Guide de commande
DVB-S/S2
DVB-S2X
Sortie RF (950-2150 MHz)
Sortie IF (50-200 MHz)
CA 100-240 V 50/60 Hz 2 A
