Présentation du produit

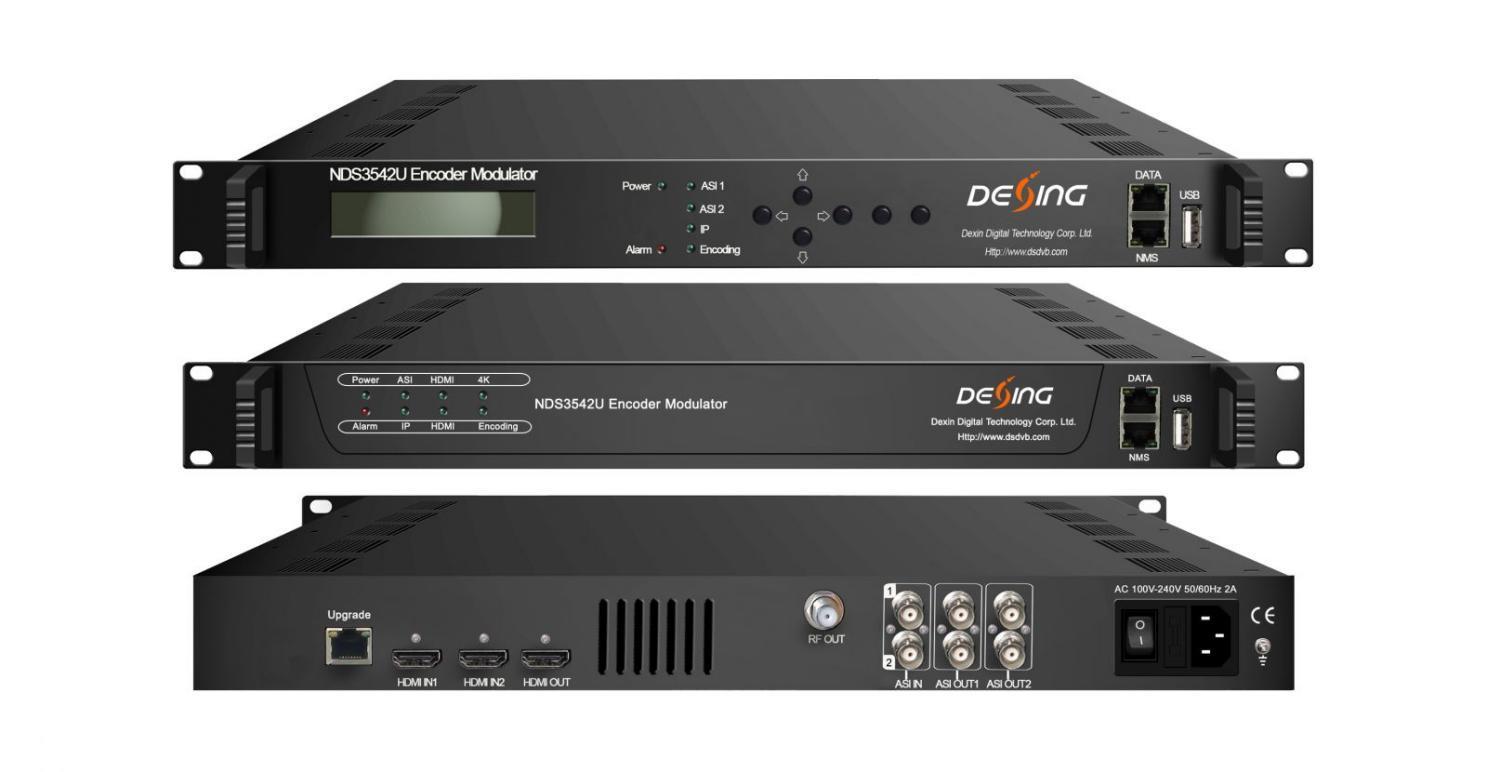

Le NDS3542U est un modulateur d'encodeur 4K hautes performances conçu par Dexin. Il intègre les fonctions d'encodage (H.265/HEVC et H.264/AVC), de multiplexage et de modulation dans un boîtier 1U standard. Il prend en charge deux entrées de signal UHD de canal HDMI (2.0) (redondance à chaud) pour l'encodage, ainsi que 2 entrées ASI et 32 IP pour le remux. Pour améliorer la capacité de transport, il combine 1 sortie de porteuses DVB-C/T avec un port RF. Il est également équipé de 4 ports ASI pour refléter la porteuse RF et d'un port IP pour sortir TS dans 1* MPTS.
Caractéristiques principales
* Prise en charge de 2 entrées HDMI 2.0 (Mux) et 1 sortie HDMI 2.0 (Loop out)
* Prise en charge HDCP 2.2 et HDCP 1.4
* Prise en charge de 2 entrées ASI et 32 entrées IP (MPTS/SPTS) via les protocoles UDP et RTP
* Prise en charge jusqu'à 2160P 60Hz RGB/YCbCr 4:4:4 en entrée
* Prise en charge de l'encodage vidéo H.265/HEVC et H.264/AVC ( >> Téléchargement de test TS)
(Langues prises en charge : chinois, anglais, ةيبرعلا, ไไไ, , руская, pour plus de langues, veuillez nous consulter…)
* Prise en charge de la conversion ascendante de la résolution vidéo (1080P et 4K se convertissent l'un à l'autre)
* Prise en charge du mode de débit binaire vidéo CBR
* Prise en charge de l'encodage audio MPEG1 Layer 2, LC –AAC
* Prise en charge du remappage PID / réglage PCR précis / édition et insertion PSI/SI
* Prise en charge IP (1000M/100M) Sortie 1 MPTS sur UDP et RTP ; filtre de paquets nuls IP
* Prise en charge de 1 sortie TS via 4 ports de sortie ASI
* 1*Sortie RF DVB-C/T
* Surveillance du débit binaire de sortie en temps réel
* Mettre à jour l'appareil via le port NMS basé sur le Web
* Prise en charge du fonctionnement de l'écran LCD / du clavier (en option) et de la gestion du réseau (Web)
Caractéristiques
Saisir
Entrée vidéo
1 entrée HDMI (2.0) avec 2 ports HDMI, HDCP 2.2/1.4
2 entrées ASI, interface BNC
32 entrées IP via le protocole UDP et RTP
Résolution
3840×2160_60P,3840×2160_59.94P, 3840×2160_50P,3840×2160_30P, 3840×2160_29.96P,3840×2160_25P, 3840×2160_24P,1920×1080_60P,
Chroma
RVB, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 (2160P_50/60Hz uniquement)
Encodage vidéo
1920×1080_59.94P,1920×1080_50P, 1920×1080_30P,1920×1080_25P
1920×1080_24P,
Codage H.265/HEVC, H.264/AVC
Chroma 4:2:2, 4:2:0
Débit binaire 1 Mbps à 23 Mbps
Contrôle des taux CBR
Codage MPEG-1 couche 2, LC-AAC
Taux
Encodage audio
Multiplexage
d'échantillonnage 48 kHz
Débit binaire 64 Kbps à 256 Kbps par canal
2 entrées ASI multiplexées avec 1 canal local de TS
Remappage PID (automatiquement ou manuellement)
Ajustement précis de la PCR
Générer automatiquement le tableau PSI/SI
Standard J.83A, J.83B
MER ≥ 43 dB
Fréquence RF 50~960MHz, pas de 1KHz
Niveau de sortie
RF -25,0~-1 dbm, pas de 0,1 db
Débit de symboles 5,0 à 7,0 Mps J.83A J.83B
Section modulateur
DVB-C
DVB-T
Constellation 16/32/64/128/256 QAM 64/256 QAM
Bande passante 8M 6M
Sortie RF 1 sortie RF DVB-C
Standard EN300744
Mode FFT 2K/4K/8K
Bande passante 6M, 7M, 8M
Constellation QPSK, 16QAM, 64QAM
Intervalle de garde 1/4, 1/8, 1/16, 1/32
Taux de code 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥ 42 dB
Fréquence RF 50~960MHz, pas de 1KHz
Niveau de sortie
RF -28~ -3dbm, pas de 0,1db
Sortie RF 1 sortie RF DVB-T
Sortie de flux 1*sortie ASI via 4 interfaces BNC
1 interface Ethernet MPTS sur UDP/RTP, 1000M/100M Base-T (monodiffusion/multidiffusion)
2 versions de face avant :
Fonctionnement du système
Divers
Option 1 : avec écran LCD et clavier ; Option 2 sans LCD ni clavier.
Écran LCD/clavier (en option), prise en charge NMS Web
Mise à niveau du logiciel et du matériel Ethernet
Dimensions (L × L × H) 482 mm × 455 mm × 44 mm
Poids approximatif 4 kg
Température 0~45℃(travail), -20~80℃(stockage)
Pouvoir CA 100 V-220 V ± 10 %, 50/60 Hz
Consommation
Tableau des principes
25 W

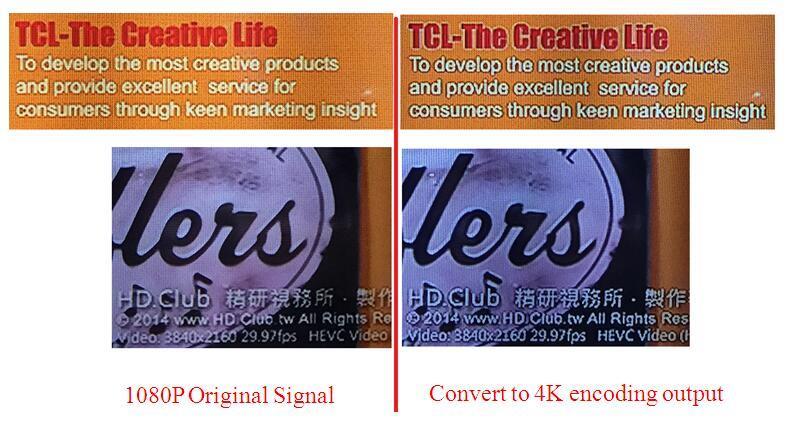

Résolution Upscale
