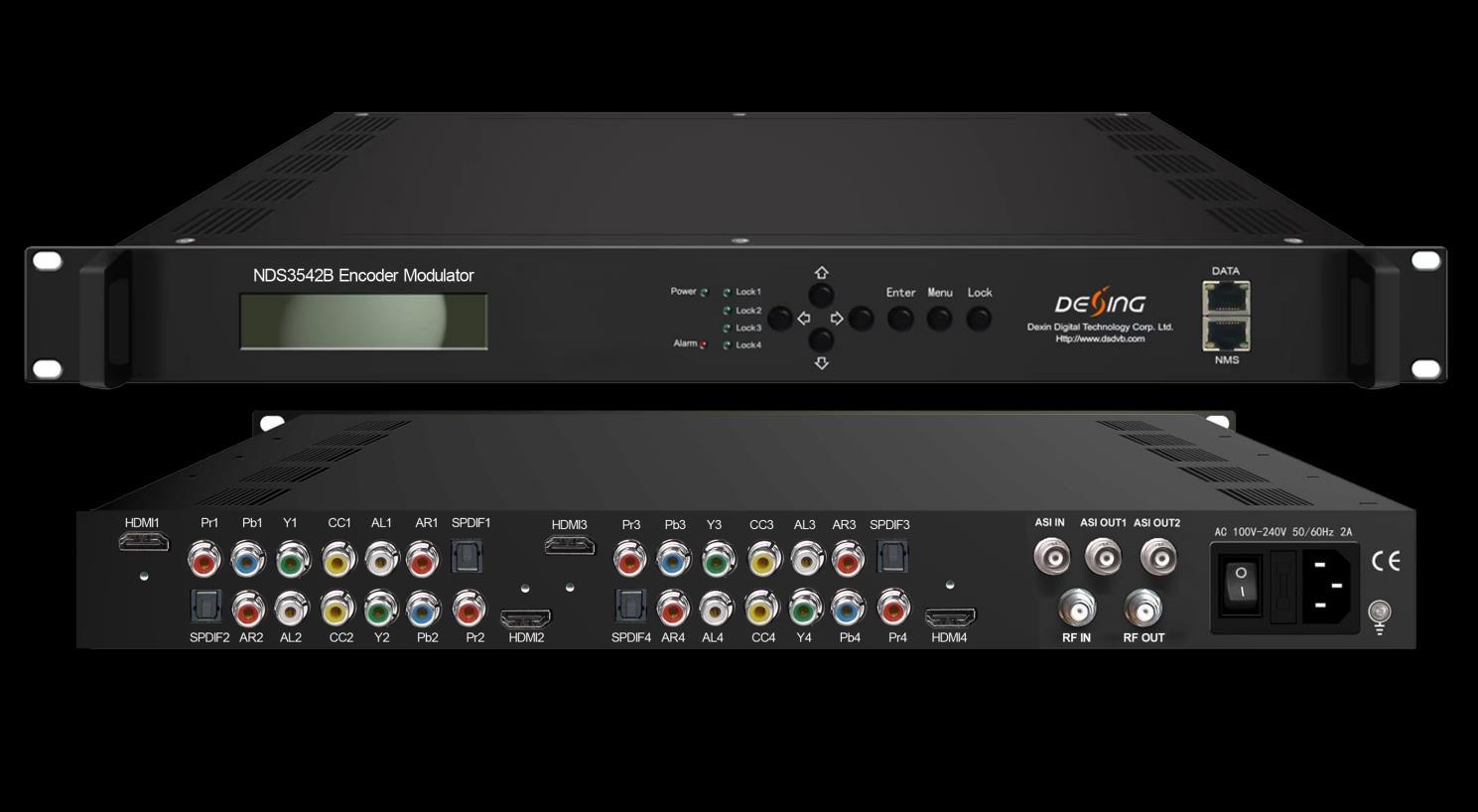

Modulateur d'encodeur MPEG2/MPEG4 4 en 1 NDS3542B
Présentation du produit
Le NDS3542B est un appareil tout-en-un de DEXIN qui intègre l'encodage (MPEG-2, MPEG-4/AVC H.264) et la modulation pour convertir les signaux HDMI/YPbPr/CVBS (Pr in) etc. en sortie RF numérique.
Pour répondre aux différentes exigences des clients, le NDS3542B est également équipé d'une entrée ASI (en option) et d'une sortie avec 2 ports ASI (en option) et 1 port DATA.
La source des signaux peut provenir de récepteurs satellite, de caméras de télévision en circuit fermé, de lecteurs Blu-ray, d'antennes, etc. Ses signaux de sortie doivent être reçus par des téléviseurs, des décodeurs, etc. avec la norme correspondante.
Dexin NDS3542B est largement utilisé dans les lieux publics tels que le métro, les halles de marché, les théâtres, les hôtels, les restaurants, etc. pour la publicité, la surveillance, la formation et l'éducation dans les entreprises, les écoles, les campus, les hôpitaux… C'est un bon choix pour offrir des chaînes HD et plus encore.
Caractéristiques principales
* Encodage vidéo MPEG2 HD/SD et MPEG4 AVC H.264 HD/SD
* Encodage audio DD AC3 (2.0), MPEG4-AAC, MPEG2-AAC, MPEG1 Layer II
* Réduction de la résolution (même fréquence d'images)
* 4 canaux HDMI/YPbPr/CVBS (Pr in) en
* 1x entrée ASI pour remux et 2x sorties ASI (en option) ; 1x entrée RF pour le mixage RF
* Sortie porteuse 4xDVB-C (4x DVB-T, 2x ISDB-T, 4x ATSC en option) ; sortie IP
* Prise en charge de la ligne 21 CC (sous-titres codés) (à partir de la source CVBS uniquement)
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
* Prise en charge des délais faibles
* Prise en charge LCN (numéro de canal logique)
* Prise en charge VCT (Virtual Channel Table) pour DVB-C et ATSC
* Excellente qualité de modulation
* Écran LCD, télécommande et firmware
* Gestion NMS basée sur le Web ; mises à jour via le Web

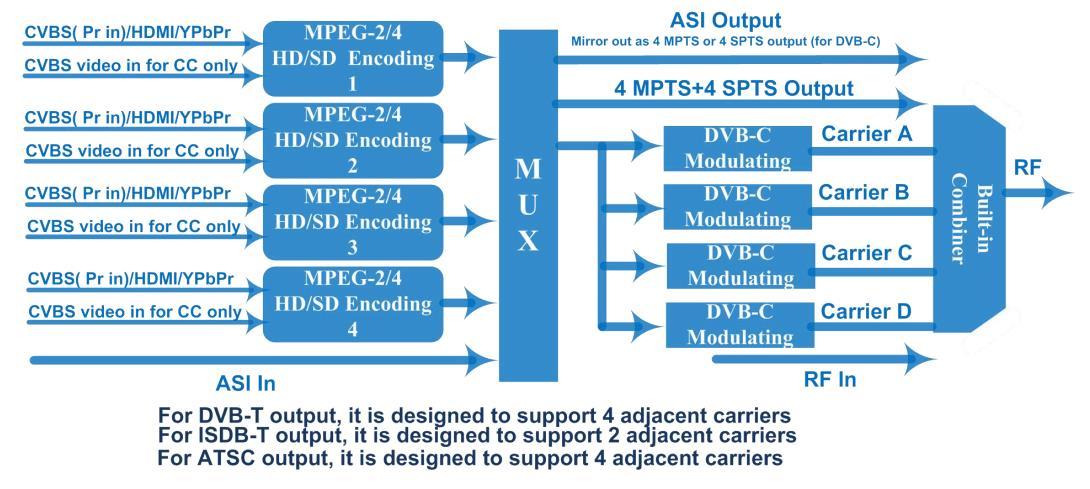

Tableau des principes
Caractéristiques
Interface HDMI*4
Codage
MPEG2; MPEG4 AVC/H.264
Débit binaire 1-19,5 Mbps
1920*1080_60P, 1920*1080_50P (-pour MPEG4 AVC/H.264 uniquement)
Section
Encodeur
Vidéo
Résolution
Faible délai
1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P
Normal, Mode 1, Mode 2, Manuel
Chroma 4:2:0
Rapport hauteur/largeur 16:9,4:3
Interface
Codage
Audio
HDMI*4 / SPDIF*4 / Audio (G/D)*4
MPEG1 Couche II ;
Format MPEG-2-AAC;
MPEG 4-AAC et Dolby Digital AC3 2.0 (en option)
Normalisation des dialogues -31 ~ -1 dB (applicable uniquement pour DD AC3)
Taux d'échantillonnage 48 kHz
Débit binaire 64/96/128/192/256/320 kbps
Codage MPEG2; MPEG4 AVC/H.264
Interface CVBS/YPbPr*4 (RCA)
Débit binaire 1-19,5 Mbps
Vidéo
Résolution
Faible délai
CVBS /YPbPr
YPbPr : 1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P
Formats de fichier CVBS : 720*480_60i, 720*576_50i
Normal, Mode 1, Mode 2, Manuel
Chroma 4:2:0
Rapport hauteur/largeur 16:9,4:3
Codage
Audio
MPEG1 Couche II, MPEG2-AAC, MPEG4-AAC et Dolby Digital AC3 2.0 (en option)
Interface HDMI*4 / SPDIF*4 / Audio (G/D)*4
Normalisation des dialogues -31 ~ -1 dB (applicable uniquement pour DD AC3)
Taux d'échantillonnage 48 kHz
Débit binaire 64/96/128/192/256/320 kbps
En résolution
Réduction de la résolution
1920*1080_60P
Résolution disponible
1920*1080_60P, 1920*1080_60i, 1440*1080_60i, 1280*720_60p, 720*480_60i
Section modulateur
DVB-T (Facultatif)
DVB-C (Facultatif)
ATSC (Facultatif) en cours de développement
1920*1080_50P
ISDB-T (Facultatif) en cours de
1920*1080_50P, 1920*1080_50i, 1440*1080_50i, 1280*720_50P, 720*576_50i
1920*1080_60i 1920*1080_60i, 1440*1080_60i, 720*480_60i
1920*1080_50i 1920*1080_50i, 1440*1080_50i, 720*576_50i
1280*720_60p 1280*720_60p, 720*480_60i
1280*720_50P 1280*720_50P, 720*576_50i
720*480_60i 720*480_60i
720*576_50i 720*576_50i
Standard DVB-T
Bande passante 6M, 7M, 8M
Constellation QPSK, 16QAM, 64QAM
Taux de code 1/2, 2/3, 3/4, 5/6, 7/8
Intervalle de garde 1/32, 1/16, 1/8, 1/4
Mode de transmission 2K, 4K, 8K
MER Environ 40 dB
Fréquence RF 50~960MHz, pas de 1KHz
Sortie RF 4*transporteurs DVB-T
Niveau de sortie RF -20~ -9dbm, pas de 0,1db
Standard J.83A (DVB-C), J.83B, J.83C
MER Environ 40 dB
Fréquence RF 50~960MHz, pas de 1KHz
Niveau de sortie RF -20~ -3dbm, pas de 0,1db
Débit de symboles 3.000~9.000Msps réglable
Sortie RF 4*porteuses DVB-C J.83A J.83B J.83C
Constellation 16/32/64/128/256QAM 64/256 QAM 64/256 QAM
Bande passante 8M 6M 6M
Standard ATSC A/53
Constellation 8 VSB
MER Environ 40 dB
Fréquence RF 50~960MHz, pas de 1KHz.
Sortie RF 4 transporteurs ATSC
Niveau de sortie RF -20~ -9dbm, pas de 0,1db
Constellation 8VSB
Standard Norme ARIB-B31
Bande passante 6M
développement
Constellation QPSK, 16QAM, 64QAM
Intervalle de garde 1/32, 1/16, 1/8, 1/4
Mode de transmission 2K, 4K, 8K
MER Environ 40 dB
Fréquence RF 50~960MHz, pas de 1KHz
Sortie RF 2*opérateurs ISDBT
Niveau de sortie RF -20~ -9dbm, pas de 0,1db
Interface locale Écran LCD + boutons de commande
Gestion à distance
Stream Out
Système
Général
Spécifications physiques
Système de gestion de réseau Web
2 sorties ASI (type BNC, la même que l'une des 4/2 sorties MPTS et 4 sorties SPTS)
DVB-C/DVB-T/ATSC : sortie IP (4 MPTS et 4 SPTS) via UDP, RTP/RTSP ISDBT : sortie IP (2 MPTS et 4 SPTS) via UDP, RTP/RTSP
Port de données 1000M
Interface NMS RJ45, 100M
Langue Anglais
Alimentation électrique 100~240 VCA, 50/60 Hz
Dimensions 482*400*44mm
Température de fonctionnement 0~45℃
Comparaison technique majeure
L'ancienne version La version actuelle (V2)
Passage DD AC3 (2.0/5.1/7.1) Oui Non
Mode débit binaire
Faible délai
Option CBR/VBR CBR
Normal/Mode 1/Mode 2 Normal/Mode 1/Mode 2/Manuel
Option de codage des caractères Non Oui
Port de données Port 100M
Gamme de fréquences
30-960 MHz
Port de 1000M
50-960 MHz
Débit de symboles – DVB-C 5 à 9 Msps 3-9 Msps
Sortie IP – DVB-C 1 MPTS et 4 SPTS 4 MPTS et 4 SPTS
Sortie IP - DVB-T 4 SPTS 4 MPTS et 4 SPTS
Opérateurs DVB-T 2 transporteurs 4 transporteurs
Les autres différences sont la conception de l'interface utilisateur Web existante et la conception du châssis, etc. (position du port NMS/DATA), aucune description supplémentaire ici.
