Présentation du produit

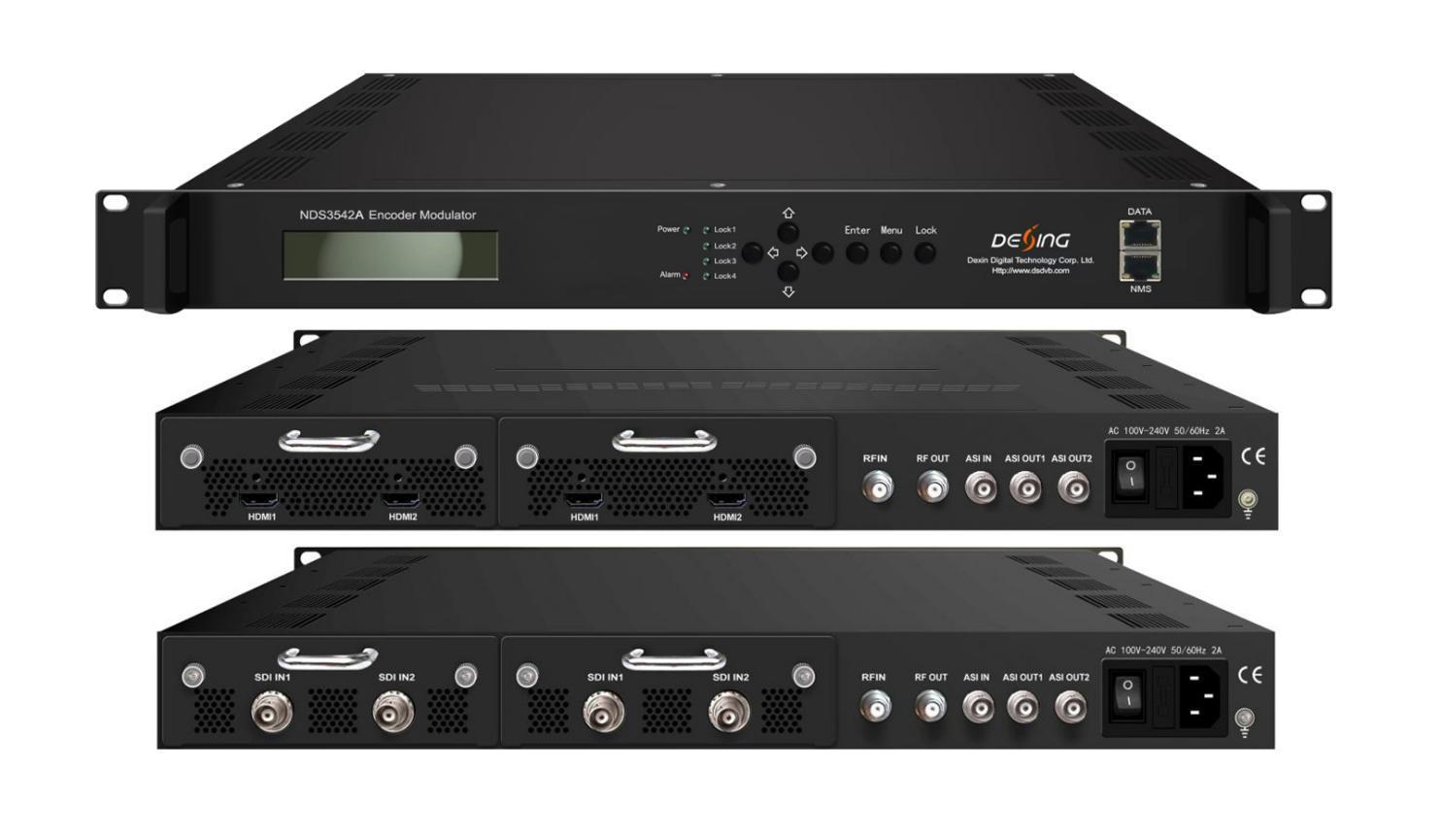

Les produits de la série NDS3542A sont les nouveaux appareils tout-en-un révolutionnaires de DEXIN qui
intègrent l'encodage (MPEG-2 HD/SD, MPEG-4/AVC H.264 HD/SD) et la modulation pour convertir les signaux V/A en sortie RF numérique. Il est équipé de 4 entrées HDMI (4 SDI en option) et d'une entrée ASI (en option) et d'une sortie via 2 ports ASI (en option) et d'une sortie DATA (4*SPTS ou 2 ou 4 MPTS selon les numéros de porteuse) sur UDP, RTP/RTSP. La latence a été considérablement réduite pour atteindre une valeur extrêmement faible depuis la progression de l'encodage jusqu'aux terminaux de décodage.
Il adopte une conception structurelle de type tiroir interne qui facilite grandement le changement des modules d'encodage (HDMI/SDI) selon les besoins. La source des signaux peut provenir de récepteurs satellite, de caméras de télévision en circuit fermé, de lecteurs Blu-ray et d'antennes, etc.
Caractéristiques principales
4 entrées HDMI/SDI
Encodage vidéo MPEG2 et MPEG4 AVC/H.264 HD/SD
Jusqu'à 1920*1080@50P/60P (MPEG4 AVC/H.264), jusqu'à 1920*1080@50I/60I (MPEG2 HD)
Mémoire tampon vidéo énorme (pour l'interface SDI)
Encodage audio MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC, AC3 2.0 (en option)
1*entrée ASI pour remux et sortie ASI (en option) ;
1*Entrée RF pour mixage (En option)
Prise en charge des sous-titres codés (CC) pour l'interface SDI
Sortie RF DVB-C/DVB-T/ATSC/ISDB-T en option
Prise en charge de la sortie IP (4*SPTS ou 4*MPTS) via le protocole UDP, RTP/RTSP DVB-C/DVB-T/ATSC
Prise en charge de la sortie IP (4*SPTS ou 2*MPTS) via le protocole UDP, RTP/RTSP ISDB-T
Latence extrêmement faible
Prise en charge LCN (numéro de canal logique)
Excellente qualité de modulation MER≥40dB
Gamme de fréquences RF 50 MHz à 960 MHz
Écran LCD, télécommande et firmware
Gestion NMS Web ; Mises à jour via le Web
Tableau des principes
Caractéristiques
Carte d'encodeur
HDMI
Vidéo
Carte d' encodeur SDI
Audio
Saisir
Codage
Débit binaire
Résolution
Vidéo
Codage
Saisir
Prise en charge de la résolution d'objet (pour une conversion à échelle réduite)
Faible délai
HDMI*2/carte
MPEG2; MPEG4 AVC/H.264
1-19,5 Mbps
1920*1080_60P, 1920*1080_50P, (-pour MPEG4 AVC/H.264 uniquement)
1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P
720*480_60i, 720*576_50i
1920*1080_60P, 1920*1080_50P, (-pour MPEG4 AVC/H.264 uniquement)
1920*1080_60i, 1920*1080_50i, 1440*1080_60i, 1440*1080_50i, 1280*720_60p, 1280*720_50P
720*480_60i, 720*576_50i
Normal, Mode 1, Mode 2, Manuel
Chroma 4:2:0
Rapport hauteur/largeur
Codage
Normalisation des dialogues
(Applicable uniquement pour l'encodage DD AC3)
Taux
16:9,4:3
MPEG1 Layer II ; MPEG 2-AAC ; MPEG 4-AAC et Dolby Digital AC3 2.0 (en option)
-31 ~ -1 dB
d'échantillonnage 48 kHz
Débit binaire 64/96/128/192/256/320 kbps
MPEG2; MPEG4 AVC/H.264
SDI*2/carte
Débit binaire
1-19,5 Mbps
1920*1080_60P, 1920*1080_50P, (-pour MPEG4 AVC/H.264 uniquement)
Résolution
1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P
720*480_60i, 720*576_50i
Prise en charge de la résolution d'objet 1920*1080_60P, 1920*1080_50P,
Contact : Tomleequan E-mail :
(pour une conversion à échelle réduite) (-pour MPEG4 AVC/H.264 uniquement)
1920*1080_60i, 1920*1080_50i, 1440*1080_60i, 1440*1080_50i, 1280*720_60p, 1280*720_50P 720*480_60i, 720*576_50i
Faible délai
Normal, Mode 1, Mode 2, Manuel Chroma 4:2:0
Rapport hauteur/largeur 16:9,4:3
Audio Codage
MPEG1 Couche II, MPEG2-AAC, MPEG4-AAC et Dolby Digital AC3 2.0 (en option)
Normalisation des dialogues (Applicable uniquement pour l'encodage DD AC3) -31 ~ -1 dB
Taux d'échantillonnage 48 kHz
Débit binaire 64/96/128/192/256/320 kbps
Standard DVB-T
Bande passante 6M, 7M, 8M
Constellation QPSK, 16QAM, 64QAM
Taux de code 1/2, 2/3, 3/4, 5/6, 7/8.
Intervalle de garde 1/32, 1/16, 1/8, 1/4
DVB-T (Facultatif)
Section modulateur
DVB-C (Facultatif)
Mode de transmission 2K, 4K, 8K
MER ≥ 40 dB
Fréquence RF 50~960MHz, pas de 1KHz
Sortie RF 4*porteuses DVB-T (bande passante de 40 MHz)
Niveau de sortie RF -20~ -3dbm, pas de 0,1db
Standard J.83A (DVB-C), J.83B, J.83C
MER ≥ 40 dB
Fréquence RF 50~960MHz, pas de 1KHz
Niveau de sortie RF -20~ +3dbm, pas de 0,1db
Débit de symboles 3.000~9.000Msps réglable
Sortie RF 4 porteuses DVB-C (bande passante de 40
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
ATSC (Facultatif) (en cours de développement)
ISDB-T (Facultatif)
MHz)
Constellation 16/32/64/128/256QAM 64/256 QAM 64/256 QAM
Bande passante 8M 6M 6M
Standard ATSC A/53
MER ≥ 40 dB
Fréquence RF 50~960MHz, pas de 1KHz.
Sortie RF 4 transporteurs ATSC
Niveau de sortie RF -20~ +3dbm, pas de 0,1db
Constellation 8VSB
Standard Norme ARIB-B31
Bande passante 6M
Constellation QPSK, 16QAM, 64QAM
Intervalle de garde 1/32, 1/16, 1/8, 1/4
Mode de transmission 2K, 4K, 8K
MER ≥ 40 dB
Fréquence RF 50~960MHz, pas de 1KHz
Sortie RF
2*opérateurs ISDBT (bande passante 30 MHz)
Niveau de sortie RF -20~ -3dbm, pas de 0,1db
Interface locale Écran LCD + boutons de commande
Gestion à distance Système de gestion de réseau Web
2 sorties ASI (type BNC, la même sortie miroir que l'une des 4/2 sorties MPTS et 4 sorties SPTS)
Stream Out
Système
Général
Spécifications physiques
DVB-C/DVB-T/ATSC : sortie IP (4 MPTS et 4 SPTS) via UDP, RTP/RTSP
ISDBT : sortie IP (2 MPTS et 4 SPTS) via UDP, RTP/RTSP
Port de données 1000M
Interface NMS RJ45, 100M
Langue Anglais
Alimentation électrique 100~240 VCA, 50/60 Hz
Dimensions 482*400*44mm
Température de fonctionnement 0~45℃
Comparaison technique majeure
L'ancienne version
Mode débit binaire
Option CBR/VBR
La version actuelle (V2)
CBR
Option groupe/paire audio-SDI Non Oui
Faible délai
Normal/Mode 1/Mode 2
Normal/Mode 1/Mode 2/Manuel
Option de codage des caractères Non Oui
Port de données Port 100M
Gamme de fréquences 30-960 MHz
Débit de symboles – DVB-C 5 à 9 Msps
Port de 1000M
50-960 MHz
3-9 Msps
Opérateurs ISDB-T 1 ou 2 transporteurs pour l'option de commande 2 transporteurs
Sortie IP – DVB-C 1 MPTS et 4 SPTS 4 MPTS et 4 SPTS
Sortie IP - DVB-T 4 SPTS 4 MPTS et 4 SPTS
Opérateurs DVB-T 2 transporteurs 4 transporteurs
Les autres différences sont la conception de l'interface utilisateur Web existante et la conception du châssis, etc. (position du port NMS/DATA), aucune description supplémentaire ici.
Rapport de test interne sur la latence
Les valeurs couvrent la progression du codage → Décodage
Terminal de décodage
Résolution
Débit binaire d'encodage Mode faible latence
Détails de l'encodage Latence moyenne (ms)
Source du signal
Type de codage
1
Décodeur
DVB-C HD 1080i à 50 14M
2
