Modulateur analogique CATV 24 en 1 AH2401, fabriqué en usine, pour une qualité de signal supérieure

Page 1


Contact : Tomleequan E-mail

Modulateur analogique CATV 24 en 1 AH2401, fabriqué en usine, pour une qualité de signal supérieure et une installation facile.

Vous recherchez un modulateur analogique CATV fiable et performant ? L'AH2401 est un châssis rackable 3U conçu pour accueillir jusqu'à 24 mini-modulateurs contrôlés par microprocesseur, offrant un niveau de sortie robuste de 40 dBmV sans recours à un combinateur externe. Doté d'un filtrage SAW pour un rapport C/N intrabande supérieur et d'un accès en façade pour une configuration simplifiée, ce modulateur assure une transmission de signal de haute qualité. Idéal pour les applications de diffusion, d'hôtellerie et institutionnelles, il prend en charge une plage de fréquences de 47 à 860 MHz et offre un niveau de sortie stable ≥ 100 dBmV.

• 24 mini-modulateurs dans un seul châssis | • Filtrage SAW pour un rapport C/N supé rieur | • Commandes du panneau avant pour une configuration facile | • Sortie 40 dBmV, aucun combinateur externe nécessaire | • Idéal pour la diffusion, l'hôtellerie et l'utilisation institutionnelle

Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227

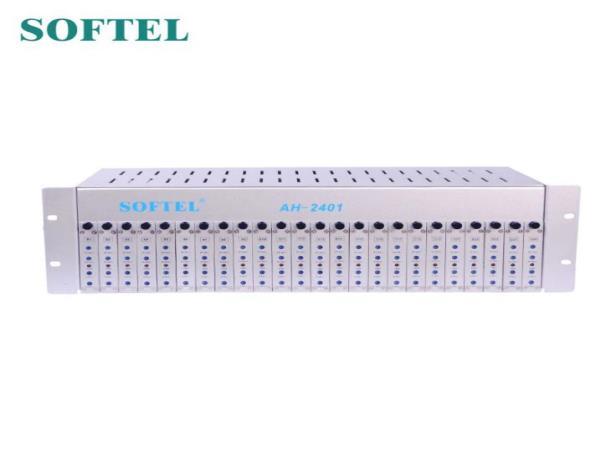

L'AH2401 est un châssis monté en rack 3RU qui permet l'installation de jusqu'à 24 mini-modulateurs fixes contrôlés par microprocesseur. Niveau de sortie du châssis 40 dBmV, pas besoin de combinateur supplémentaire.

L'AH2401 est un châssis monté en rack 3RU qui permet l'installation de jusqu'à 24 mini-modulateurs fixes contrôlés par microprocesseur. Niveau de sortie du châssis 40 dBmV, pas besoin de combinateur supplémentaire.

Caractéristiques

1. Alimentation à découpage pour une flexibilité d'installation et une régulation précise de la tension

2. Deux ventilateurs de refroidissement pour une longue durée de vie de ce modulateur analogique CATV 24 en 1

3. Fonction stéréo en option

4. Filtrage SAW (ondes acoustiques de surface) sur FI pour un rapport C/N supérieur en bande

5. Les commandes d'accès au panneau avant permettent une configuration facile

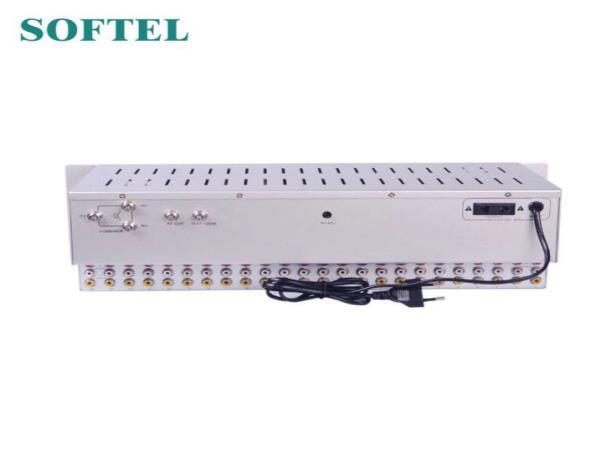

6. Le panneau arrière est doté d'une boucle de combinaison pour une connexion facile

Caractéristiques

Gamme de fréquences

47~860MHz

Niveau de sortie >=100 dBmV

C/N dans la bande 60 dB

C/N hors bande 62 dB

Connecteur d'entrée vidéo RCA (jaune)

Connecteur d'entrée audio RCA (Blanc)

connecteur de sortie RF

Entrée de tension

Fréquence de sortie

75Ω F-Femelle

DC 5V pour mini modulateur AC 240V entrée châssis

47-860 MHz

Niveau de sortie 97 dB μV (ajusté)

Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227

Rapport A/V -11 à -18 dB (Adj.

Stabilité de fréquence ± 5 kHz

Vidéo 75ΩF-femelle

Niveau d'entrée

0,6-1,5 Vp-p (modulation à 87,5 %)

Vidéo C/N 50 dB

Bourdonnement/Bruit -50 dB

Plage de modulation 0~90%

Audio 75ΩF-femelle

Niveau d'entrée 1 Vp-p (dév. 25 kHz)

Distorsion 1%

INSTALLATION RAPIDE

Le modulateur analogique CATV 24 en 1 AH2401M est conçu pour un rack intérieur de 19 pouces. Prévoyez un espace entre les modulateurs pour la circulation de l'air. Pour éviter tout risque d'électrocution, ne retirez jamais la broche de terre. Assurez-vous que les câbles d'entrée électrique du bâtiment soient reliés à la terre au plus près du point d'entrée.

1. Branchez les connecteurs audio et vidéo avant de mettre l'appareil sous tension

2. Préchauffez le modulateur et vérifiez l'image et l'audio

3. Configurez les chaînes souhaitées si les paramètres d'usine ne correspondent pas à vos besoins
