Modulateur agile DSM2500D
Contour
Le DSM2500D est un modulateur agile économique conçu par Dexin. Il dispose d'une entrée audio (L/R) et d'une entrée vidéo (CVBS). Il fournit 1 sortie RF (47~870 MHz) via l'interface de sortie RF et la fréquence de sortie est configurable. La source audio et vidéo peut provenir d'un récepteur satellite, d'une caméra de télévision, etc. Avec ses caractéristiques de faible coût et de hautes performances, le DSM2500D est très adaptable aux hôtels, aux communautés et aux lieux de divertissement.
Caractéristiques principales
* Prise en charge de 1 entrée audio (G/D) et 1 entrée vidéo (CVBS)
* Prise en charge de 1 sortie RF et 1 port de test RF
* Plage de fréquence de sortie RF : 47~870 MHz par pas de 1 kHz, la fréquence de sortie est configurable
* Fonction AGC d'entrée vidéo
* Norme du système TV : PAL B/G, PAL D/K NTSC, SECAM, etc.
* Mise à jour du support en ligne
* Structure standard 19' 1U
* Utilisation du clavier et de l'écran LCD

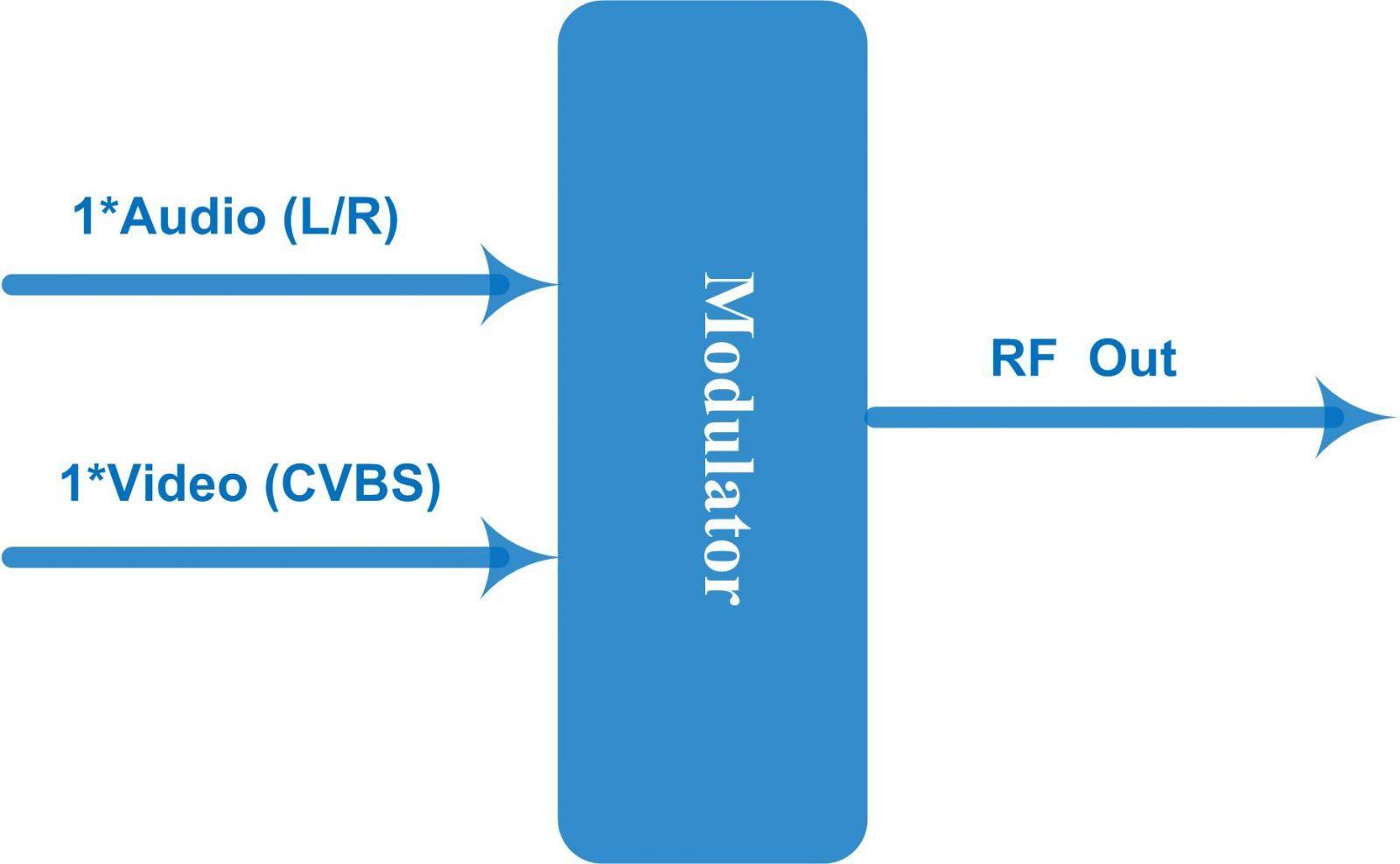

Tableau des principes
Caractéristiques
Saisir 1* entrée audio (G/D) et 1*entrée vidéo (CVBS)
Rapport A/V -10~-20dB
Niveau d'entrée 1V PP
Capacité de serrage vidéo ≥ 26 dB
Différence de retard de couleur/lumière ≤45 nS
Vidéo
Gain différentiel ≤ 2 % (modulation 87,5 %)
Phase différentielle ≤2° (Modulation 87,5%)
Rapport signal sur bruit ≥ 50 dB
Dérive du support d'image ≤ 5 kHz
Rapport d'impulsion 2T-K ≤4%
Planéité dans la bande ≤1 dB
Préaccentuation de l'audio 50 μs
Niveau d'entrée 0,7 V
Rapport signal sur bruit ≥60 dB
Audio
Planéité dans la bande ≤1 dB
Degré de distorsion ≤ 0,5 %
Décalage de fréquence de modulation audio ± 50 kHz
Sortie RF
Fonctionnement du système
Divers
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Intervalle V/A
Interface
Selon la norme du système TV
1 port de sortie de type F, 75 Ω
Gamme de fréquences 47~870MHz, pas de 1kHz
Norme du système de télévision PAL B/G, PAL D/K, NTSC, SECAM
Perte de retour de sortie ≥14 dB
Niveau de sortie ≥113 dBμV
Plage réglable du niveau de sortie 0 à 16 dB
Erreur d'intervalle de porteuse vidéo/audio ≤ 5 kHz
Rapport porteuse/bruit (C/N) ≥62 dB
Suppression de sortie ≥60 dB (test ≥130 dBuV)
Planéité dans la bande ≤1 dB
Précision de fréquence ≤ 5 kHz
Suppression de fréquence adjacente ≥ 45 dB
Fonctionnement du clavier et de l'écran LCD
Plusieurs langues
Mise à niveau du logiciel Ethernet
Dimensions (L × L × H) 482*256*44mm
Environnement -10~45℃(travail); -20~80℃(stockage)
Besoins en énergie CA 90-264 V, 50 Hz
