Modulador QAM con multiplexor y decodificador NDS3394C 16 en 1 y 24 en 1
Describir
El NDS3394C es un modulador QAM de alto rendimiento y rentable diseñado por Dexin. Admite 24 o 16 entradas de sintonizador FTA DVB-S2, un máximo de 128 entradas IP a través de GE1 y una entrada TS para re-mux a través de puertos ASI. Después de la multiplexación, codificación y modulación QAM, ofrece una salida de 16 portadoras no adyacentes y una salida de 16 IP (MPTS) a través de GE2.
El NDS3394C también se caracteriza por su alto nivel de integración, alto rendimiento y bajo costo. Admite fuente de alimentación dual (opcional). Esto lo hace muy adaptable a los sistemas de transmisión CATV de nueva generación.
Características principales
Sintonizador FTA DVB-S2 de 24 (o 16) canales + 1 entrada ASI + 128 entradas IP a través de GE1 sobre protocolo UDP y RTP, y entrada y reproducción de archivos TS a través del disco USB (FAT 32)
16*Salida RF DVB-C
16 Salida IP (MPTS) sobre UDP y RTP/RTSP, como espejo de las portadoras
Admite multiplexación de 16 grupos + codificación de 16 grupos + modulación QAM de 16 grupos
Excelente índice de rendimiento de salida de RF, MER ≥40db
Admite un ajuste preciso de PCR
Admite edición e inserción de PSI/SI
Soporte Gestión web, Actualizaciones vía web
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Admite reproducción TS a través del disco USB (FAT 32)
Fuente de alimentación redundante (opcional)

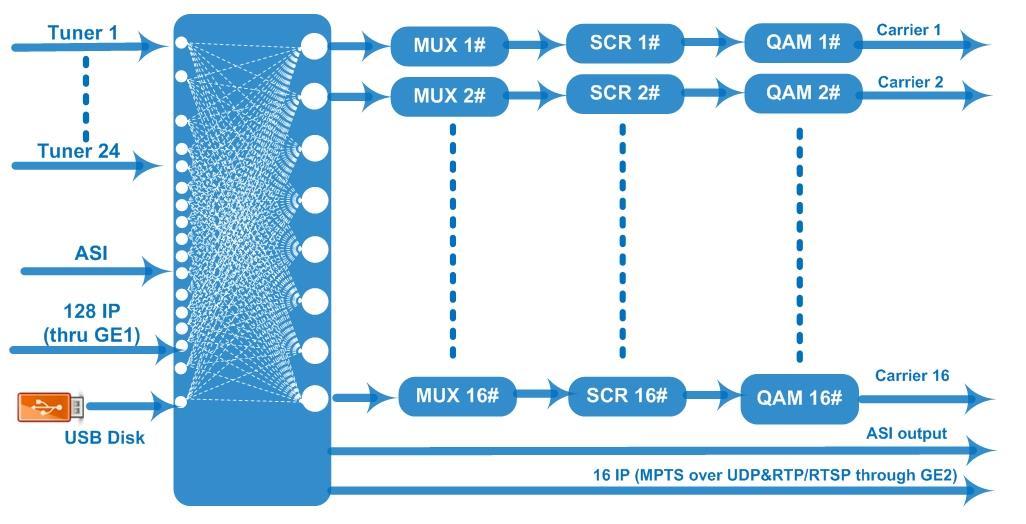

Principio de funcionamiento
Presupuesto
Entrada de sintonizador FTA DVB-S/S2/S2X de 24 o 16 canales según pedido
Entrada de 128 IP a través de GE1 sobre protocolo UDP y RTP
1 entrada ASI, interfaz BNC
Entrada y reproducción de archivos TS a través del disco USB (FAT 32)
Frecuencia En 950 ~ 2150 MHz
Velocidad de símbolos 0,5 ~ 45 Msps
Intensidad de la señal - 65 ~ -25 dBm
Aporte
Sintonizador
DVB-S
DVB-S2
Comisión Económica para Europa (CEE) 1/2, 2/3, 3/4, 5/6, 7/8
Constelación QPSK
Tasa de bits de entrada máxima ≤129 Mbps
Frecuencia En 950 ~ 2150 MHz
Velocidad de símbolos QPSK/8PSK/16APSK: 0,5~45 Msps 32APSK: 0,5 ~ 40 Msps;
Comisión Económica para Europa (CEE)
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Constelación
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
QPSK, 8PSK, 16APSK, 32APSK
Tasa de bits de entrada máxima ≤129 Mbps
Frecuencia En 950-2150 MHz
Velocidad de símbolos
DVB-S2X
Comisión Económica para Europa (CEE)
QPSK/8PSK/16APSK: 0,5~45 Msps
8APSK/32APSK: 0,5~40 Msps
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2 L, 8/15 L, 5/9 L, 26/45, 3/5, 3/5 L, 28/45, 23/36, 2/3 L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9
Multiplexación
Reasignación máxima de PID
Función
Máxima simulscrypt
Pelea
Parámetros
Constelación
QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Tasa de bits de entrada máxima ≤129 Mbps
360 salidas por canal
Reasignación de PID (automática o manual)
Ajuste preciso de PCR
Generar tabla PSI/SI automáticamente
CA 4
Estándar de Scramble ETR289, ETSI 101 197, ETSI 103 197
Conexión
Canal QAM
Conexión local/remota
Salida de 16 portadoras no adyacentes
Estándar EN300 429/ITU-T J.83A/B
MER ≥40 dB
Frecuencia de RF 50~960 MHz, paso de 1 KHz
Modulación
Nivel de salida de RF -20~+10dbm(87~107 dbµV), paso de 0,1db
Tasa de símbolos 5,0 Msps~7,0 Msps, incrementos de 1 ksps
J.83A J.83B
Constelación 16/32/64/128/256QAM 64/256 AMQ
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Transmitir
Sistema
General
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Ancho de banda 8 millones 6M
16 salidas RF (interfaz tipo F)
16 salidas IP (MPTS) sobre UDP y RTP/RTSP (a través de GE2), 2 salidas ASI (una como espejo)
Gestión de red (WEB)
Idioma chino e inglés
Actualización del software de Ethernet
Dimensiones
(Ancho*Profundidad*Alto)
Temperatura
482 mm × 230 mm × 44 mm
0~45℃(Funcionamiento); -20~80℃(Almacenamiento)
Fuerza CA 100 V ± 1050/60 Hz; CA 220 V ± 10 %, 50/60 Hz
