Modulador
Describir

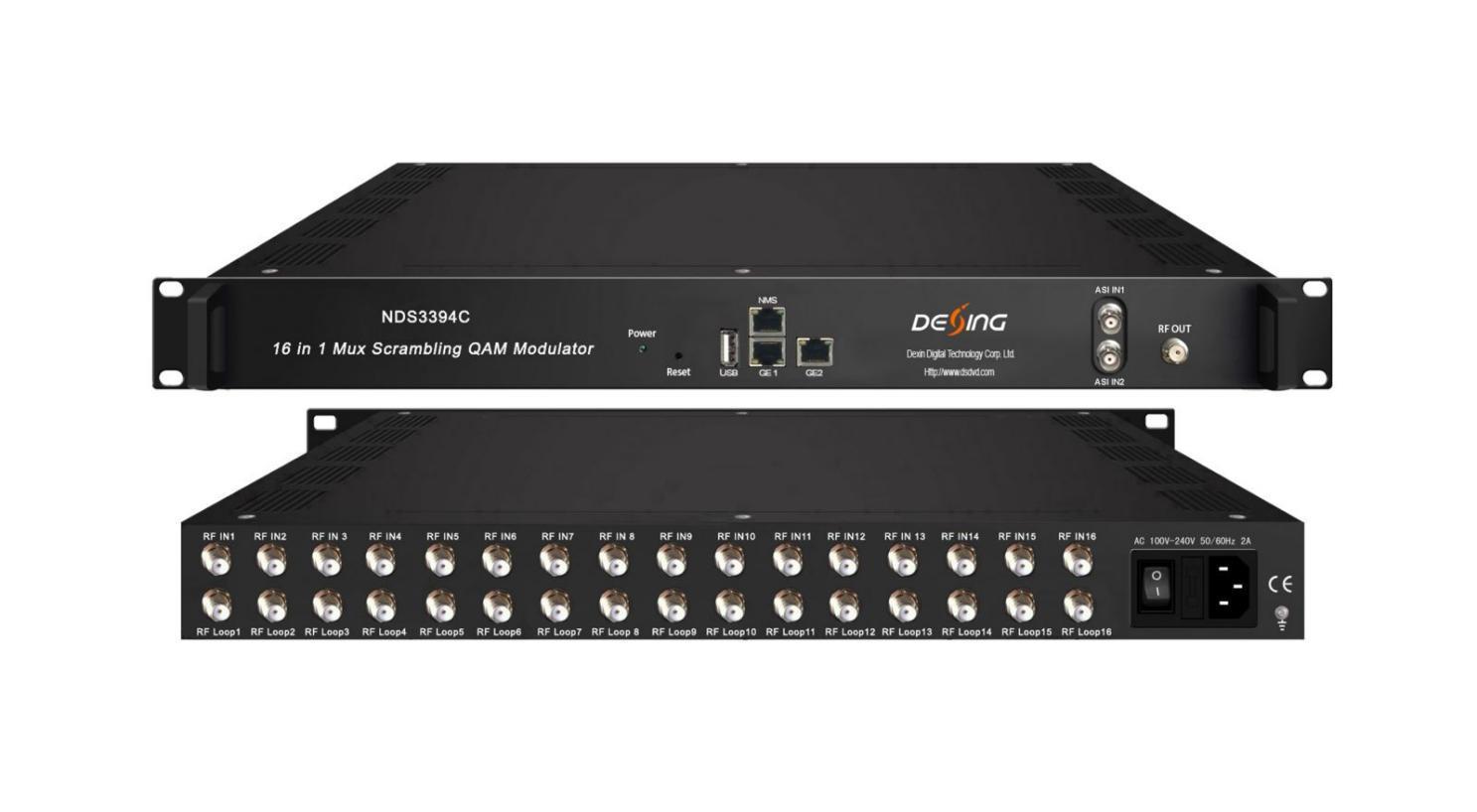

El NDS3394C es un modulador QAM de alto rendimiento y rentable diseñado por Dexin. Admite 16 entradas de sintonizador FTA DVB-C (DVB-T/-(T)/-S/-S2/S2X, ATSC, ISDB-T opcional), entrada IP máxima de 512 a través de GE1 y entrada TS para re-mux a través de 2 puertos ASI. Después de la multiplexación, codificación y modulación QAM, ofrece una salida de 16 portadoras no adyacentes y una salida IP (MPTS) a través de GE1. El NDS3394C también se caracteriza por su alto nivel de integración, alto rendimiento y bajo costo. Admite fuente de alimentación dual (opcional). Esto lo hace muy adaptable a los sistemas de transmisión CATV de nueva generación.
Características principales
* Sintonizador FTA de 16 DVB-C (DVB-T/-(T)/-S/-S2/-S2X, ATSC, ISDB-T opcional) + 2 entradas ASI + 512 entradas IP a través de GE1 sobre protocolo UDP y RTP
* 16 salidas RF DVB-C
* 1 salida IP (MPTS) sobre UDP y RTP/RTSP, como espejo de una portadora
* Admite multiplexación de 16 grupos + codificación de 16 grupos + modulación QAM de 16 grupos
* Excelente índice de rendimiento de salida de RF, MER ≥40db
* Admite un ajuste preciso de PCR
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico:
* Admite edición e inserción de PSI/SI
* Soporte de gestión web, actualizaciones vía web
* Fuente de alimentación redundante (opcional)

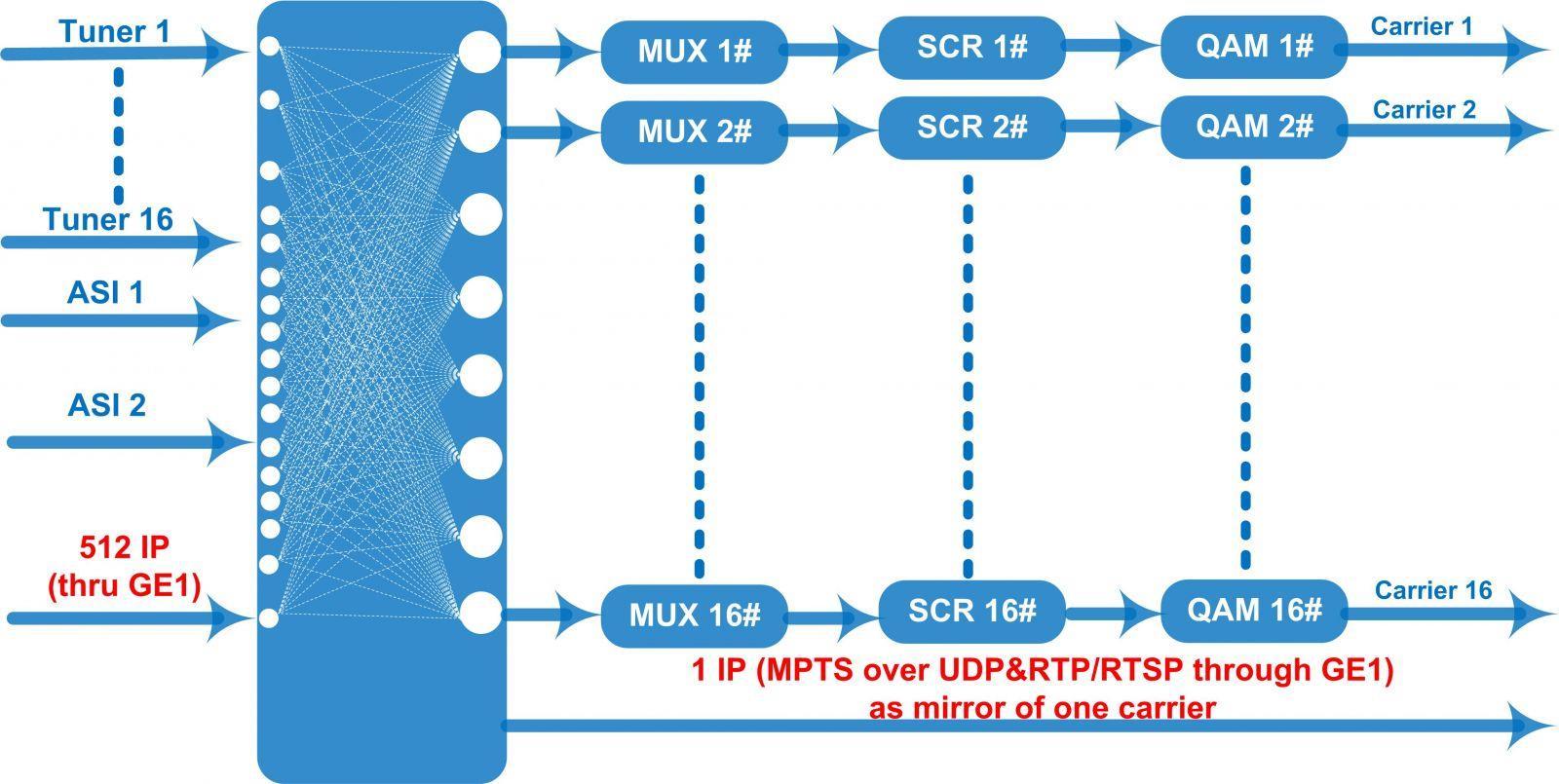

Principio de funcionamiento
Presupuesto
Aporte
Sintonizador FTA DVB-C (DVB-T/-(T)/-S/-S2/-S2X, ATSC, ISDB-T opcional)
Entrada de IP 512 a través de GE1 sobre protocolo UDP y RTP 2 entradas ASI, interfaz BNC
Estándar J.83A (DVB-C), J.83B, J.83C
Sintonizadores multimodo conmutables (Nuevo)
DVB-C
DVB-T/(T)
ISDB-T
Sección del sintonizador
Versión 1
DVB-S/S2
Versión 2 (Nuevo)
DVB-S
Frecuencia En 60 ~ 890 MHz
Constelación 16/32/64/128/256 AMQ
Frecuencia En 60 ~ 890 MHz
Ancho de banda Ancho de banda de 6/7/8 M
Frecuencia En 60 ~ 890 MHz
Frecuencia En 950 ~ 2150 MHz
Velocidad de símbolos QPSK 1~45 Mbaudios 8PSK 1~45 Mbaudios
Tasa de código 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Constelación QPSK, 8PSK
Frecuencia En 950 ~ 2150 MHz
Velocidad de 0,5 ~ 45 Msps
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
símbolos
Intensidad de la señal - 65 ~ -25 dBm
Comisión
Económica para Europa (CEE) 1/2, 2/3, 3/4, 5/6, 7/8
Constelación QPSK
Tasa de bits de entrada máxima ≤129 Mbps
Frecuencia En 950 ~ 2150 MHz
Velocidad de símbolos
DVB-S2
DVB-S2X
Comisión Económica para Europa (CEE)
QPSK/8PSK/16APSK: 0,5~45 Msps
32APSK: 0,5 ~ 40 Msps;
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
Constelación QPSK, 8PSK, 16APSK, 32APSK
Tasa de bits de entrada máxima ≤129 Mbps
Frecuencia En 950-2150 MHz
Velocidad de símbolos
QPSK/8PSK/16APSK: 0,5~45 Msps
8APSK/32APSK: 0,5~40 Msps
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK: 5/9-L, 26/45-L
Comisión Económica para Europa (CEE)
Constelación
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2 L, 8/15 L, 5/9 L, 26/45, 3/5, 3/5 L, 28/45, 23/36, 2/3 L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9
QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Tasa de bits de entrada máxima ≤129 Mbps
ASC-Asociación de Sociedades
Frecuencia En 30 ~ 1000 MHz
Ancho de banda 6M
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Anónimas Constelación 8VSB
Reasignación máxima de PID 360 salidas por canal
Multiplexación
Función
Pelea
Parámetros
Reasignación de PID (automática o manual)
Ajuste preciso de PCR
Generar tabla PSI/SI automáticamente
Máxima simulscrypt CA 4
Estándar de Scramble
Conexión
Canal QAM
Estándar
ETR289, ETSI 101 197, ETSI 103 197
Conexión local/remota
Salida de 16 portadoras no adyacentes
EN300 429/ITU-T J.83A/B
MER ≥40 dB
Frecuencia de RF
Modulación
Nivel de salida de RF
Tasa de símbolos
Constelación
Transmitir
Sistema
General
50~960 MHz, paso de 1 KHz
-20~+10dbm(87~107 dbµV), paso de 0,1db
5,0 Msps~7,0 Msps, incrementos de 1 ksps J.83A J.83B
16/32/64/128/256QAM 64/256 AMQ
Ancho de banda 8 millones 6M
16 salidas RF (interfaz tipo F)
1 salida IP (MPTS) sobre UDP y RTP/RTSP (solo GE1), como espejo de una portadora
Gestión de red (WEB)
Idioma chino e inglés
Actualización del software de Ethernet
Dimensiones (Ancho x Profundidad x Alto) 482 mm × 300 mm × 44,5 mm
Temperatura
Fuerza
Sobre nosotros
0~45℃(Funcionamiento); -20~80℃(Almacenamiento)
CA 100 V ± 1050/60 Hz; CA 220 V ± 10 %, 50/60 Hz
