Modulador multientrada NDS3542D
Describir

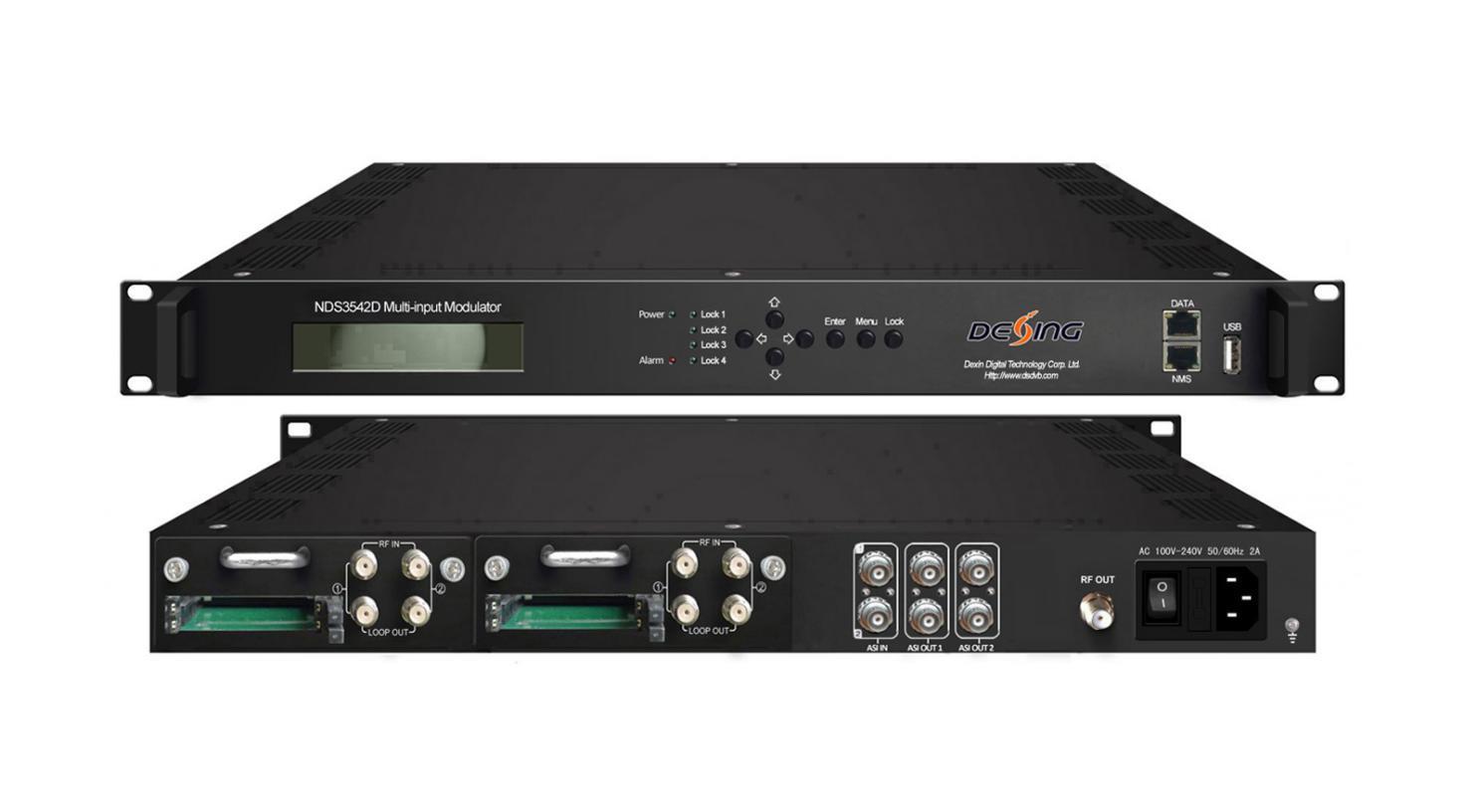

El modulador de múltiples entradas NDS3542D es un dispositivo todo en uno de DEXIN que integra demodulación, trans-mux y modulación en una sola carcasa para convertir señales en salida RF. Es una carcasa de 1 U que admite 4 entradas de sintonizador para recibir señales de satélite, cable o terrestres. Para satisfacer los diversos requisitos de los clientes, el NDS3542D también está equipado con 2 entradas ASI y salida con 2 grupos de puertos ASI separados y 2 puertos IP MPTS UDP. Las señales moduladas de salida se reciben en televisores, decodificadores, etc.

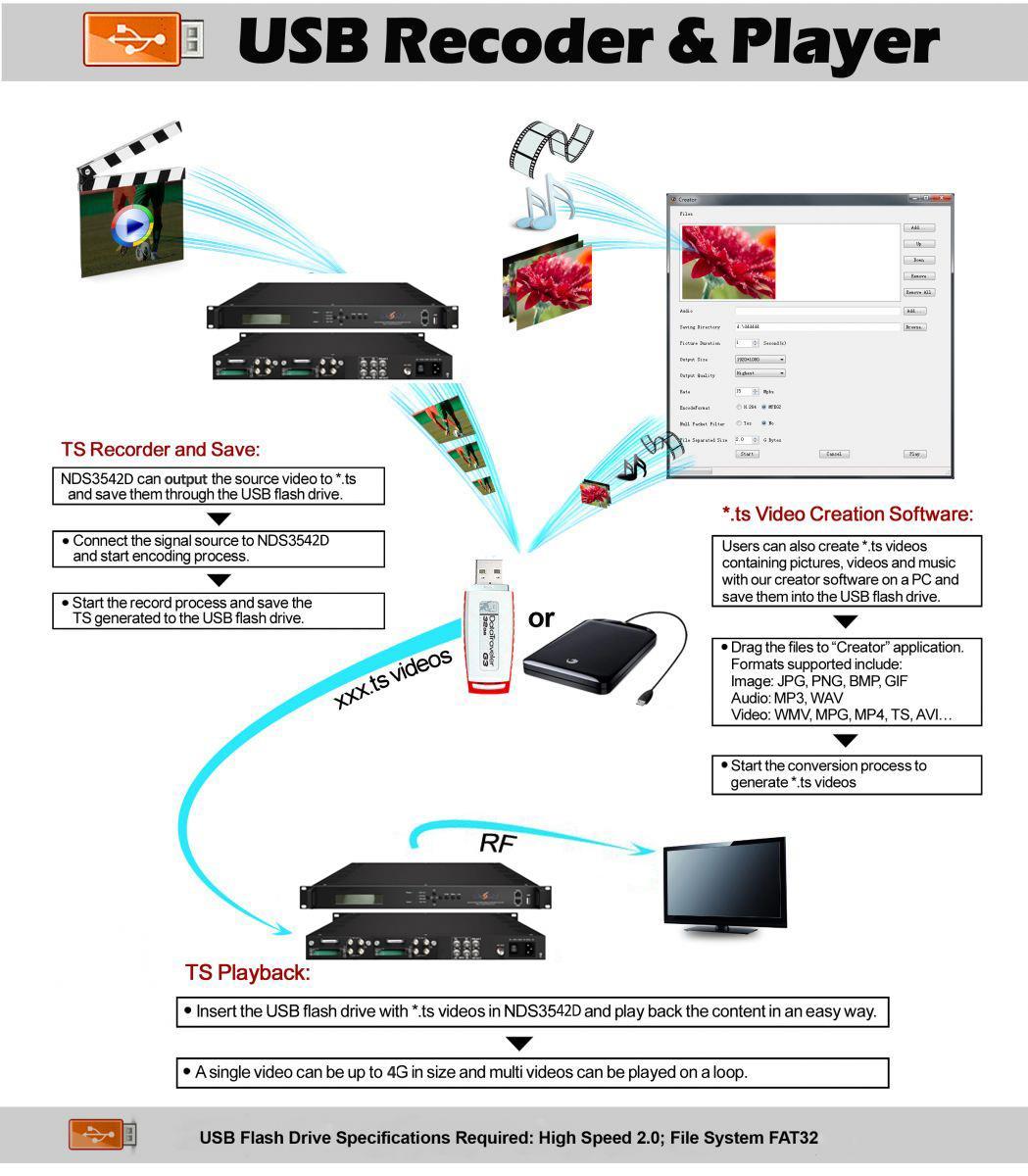

El puerto USB está diseñado para grabar vídeo codificado (TS) y guardarlo en archivos ts en las memorias USB o discos duros, y luego los archivos ts se pueden reproducir a través del puerto USB. Los cuatro CAM/CI (opcionales) que acompañan a los módulos BISS pueden descodificar los programas ingresados desde las cuatro entradas del sintonizador. Su diseño de estructura enchufable facilita enormemente el cambio de módulos (demodulador) según sea necesario
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Características principales
* 4 sintonizadores (DVB-T/(T)/S/S2/S2X opcional) + 2 entradas ASI
* 2 salidas DVB-T RF + 2 salidas MPTS sobre UDP + 2 salidas ASI como espejo de 2 RF (para salida DVB-T RF)
* 4 salidas RF DVB-C + 4 salidas MPTS sobre UDP + 2 salidas ASI como espejo de 2 RF (para salida RF DVB-C) versiónⅠ
+8613922702227 Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
* 4 salidas RF DVB-C + 8 salidas SPTS sobre UDP + 2 salidas ASI como espejo de 2 RF (para salida RF DVB-C) versiónⅡ
* 4 CAM descifran múltiples programas desde 4 entradas de sintonizador (opcional)
* Admite descodificación BISS
* Grabación de archivos TS codificados y reproducción de archivos TS (*.ts) a través del puerto USB
* Admite ajuste preciso de PCR, edición e inserción de PSI/SI y reasignación de PID.
* Admite pantalla LCD, teclado y gestión web. Actualizaciones vía web y USB.

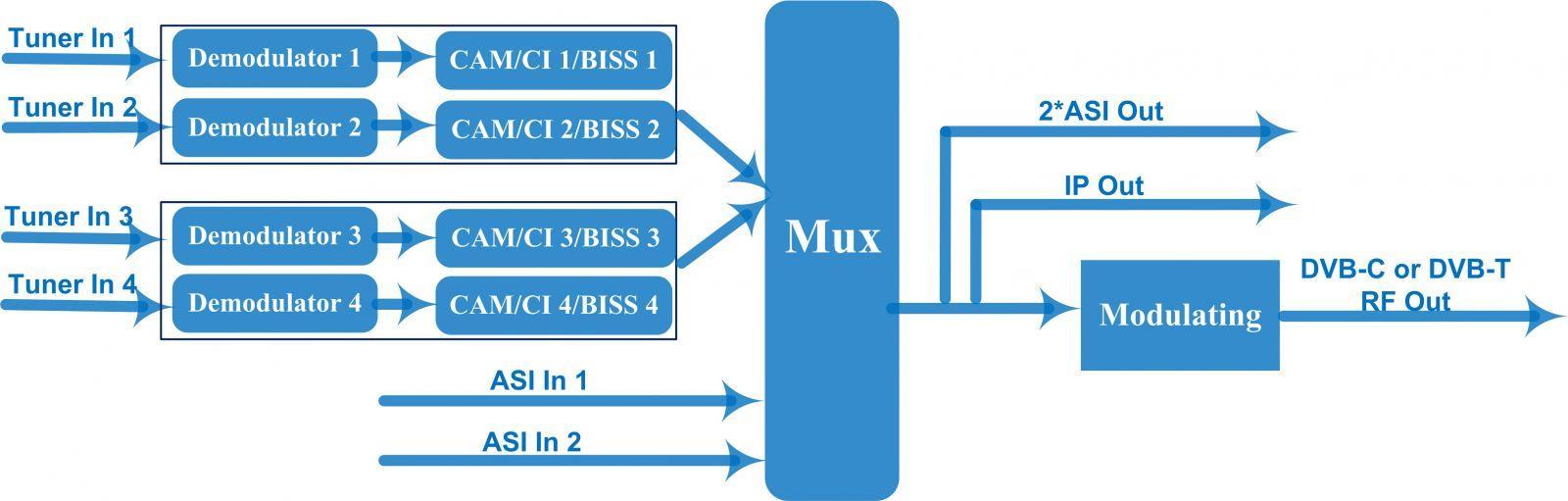

Principio de funcionamiento
Presupuesto
Aporte 4 sintonizadores (DVB-T/(T)/S/S2/S2X opcionales) y 2 entradas ASI
Frecuencia de entrada 30 ~ 1000 MHz
Sección del sintonizador
DVB-T/(T)
DVB-S
Versión 1
DVB-S2
Ancho de banda 6/7/8M
Frecuencia de entrada 950 ~ 2150 MHz
Velocidad de símbolos 1~45 Msps
Intensidad de la señal -65 ~ -25 dBm
Comisión Económica para Europa (CEE) 1/2, 2/3, 3/4, 5/6, 7/8
Constelación QPSK
Tasa de bits de entrada máxima ≤120 Mbps
Frecuencia 950 ~ 2150 MHz
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
de entrada
Velocidad de símbolos
Comisión Económica para Europa (CEE)
QPSK 1~45 Msps
8PSK 2~30 Msps
1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Constelación QPSK, 8PSK
Tasa de bits de entrada máxima ≤120 Mbps
Frecuencia de entrada 950 ~ 2150 MHz
Velocidad de símbolos 0,5 ~ 45 Msps
Intensidad de la señal - 65- -25dBm
DVB-S
Versión 2 (Nuevo)
DVB-S2
DVB-S2X
Comisión Económica para Europa (CEE)
1/2, 2/3, 3/4, 5/6, 7/8
Constelación QPSK
Tasa de bits de entrada máxima ≤160 Mbps
Frecuencia de entrada 950 ~ 2150 MHz
Velocidad de símbolos
Comisión Económica para Europa (CEE)
QPSK/8PSK/16APSK: 0,5~45 Msps
32APSK: 0,5 ~ 40 Msps;
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
Constelación QPSK, 8PSK, 16APSK, 32APSK
Tasa de bits de entrada máxima ≤160 Mbps
Frecuencia de entrada 950 ~ 2150 MHz
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Velocidad de símbolos
QPSK/8PSK/16APSK: 0,5 ~ 45 Msps
8APSK/32APSK: 0,5~40 Msps
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
Comisión Económica para Europa (CEE)
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2 L, 8/15 L, 5/9 L, 26/45, 3/5, 3/5 L, 28/45, 23/36, 2/3 L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 15/11, 7/9
Constelación QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Tasa de bits de entrada máxima ≤160 Mbps
Reasignación máxima de PID 128 por canal de entrada
Multiplexación
Función
DVB-C
Modulación
DVB-T
Reasignación de PID (automática o manual)
Ajuste preciso de PCR
Generar tabla PSI/SI automáticamente
Estándar J.83A (DVB-C), J.83B, J.83C
MER ≥40dB
Frecuencia de RF
30~999 MHz, paso de 1 KHz
Nivel de salida de RF -20~0dbm(87~107 dbµV), paso de 0,1db
Velocidad de símbolos 5,0 Msps-9,0 Msps, incrementos de 1 ksps
Salida RF Salida de 4*portadoras DVB-C J.83A J.83B J.83C
Constelación 16/32/64/128/256QAM 64/256 AMQ 64/256 AMQ
Ancho de banda 8 millones 6M 6M
Ancho de banda 6 millones, 7 millones, 8 millones
Constelación QPSK, 16 QAM, 64 QAM
Tasa de código 1/2, 2/3, 3/4, 5/6, 7/8
Intervalo de 1/32, 1/16, 1/8, 1/4
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
guardia
Modo de transmisión 2K, 8K MER ≥40dB
Frecuencia de RF 30~999 MHz, paso de 1 KHz
Salida RF 2*Salida de portadora DVB-T Nivel de salida de RF -20~0dbm(87~107 dbµV), paso de 0,1db
2 salidas ASI como espejo de 2 portadoras RF (tipo BNC)
2 MPTS sobre salida UDP (RJ45, autoadaptación 100/1000M) (para salida RF DVB-T)
Salida TS
Sistema
4 MPTS sobre salida UDP (RJ45, autoadaptación 100/1000M) (para salida RF DVB-C) versiónⅠ
8 SPTS sobre salida UDP (RJ45, autoadaptación 100/1000M) (para salida RF DVB-C) versiónⅡ
Interfaz local LCD + botones de control
Gestión remota
General
Sistema de gestión de red (NMS)
Idioma Inglés y chino
Actualizando Web y USB
Dimensión 482 mm × 300 mm × 44,5 mm (ancho × profundidad × alto)
Peso 3,7 kilos
Temperatura 0~45℃(Funcionamiento); -20~80℃(Almacenamiento)
Fuerza CA 100 V ± 1050/60 Hz; CA 220 V ± 10 %, 50/60 Hz
Consumo 25 W
