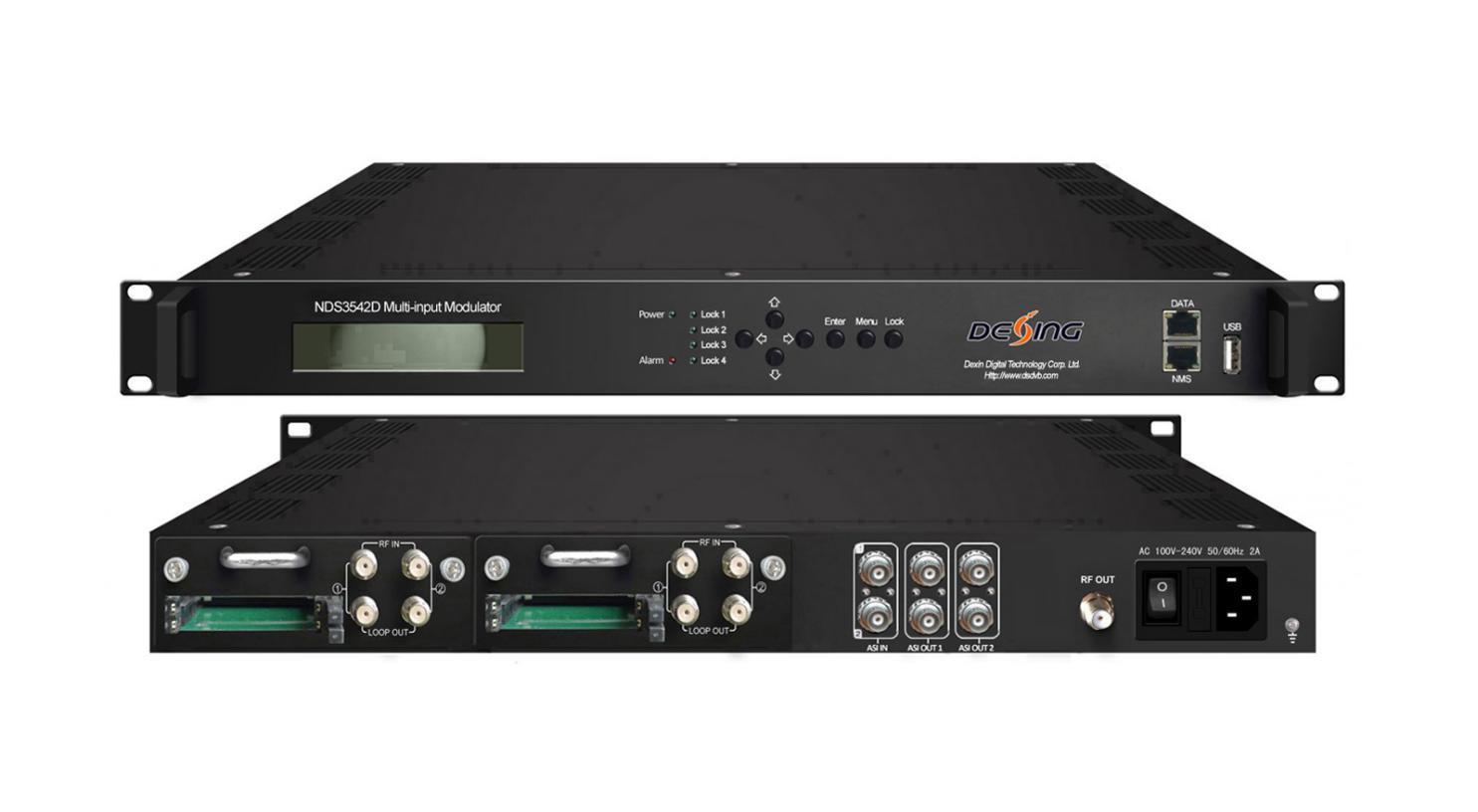

Modulador multi-entrada NDS3542D
Contorno
O modulador multi-entrada NDS3542D é um dispositivo tudo-em-um da DEXIN que integra demodulação, trans-mux e modulação em um caso para converter sinais em saída de RF. É um caso 1-U que suporta 4 entradas de sintonizador para receber sinal de satélite, cabo ou terrestre. Para atender aos vários requisitos dos clientes, o NDS3542D também é equipado com 2 entradas ASI e saída com 2 grupos de portas ASI separadas e 2 portas MPTS UDP IP. Os sinais modulados de saída devem ser recebidos por TVs, STB e etc. A porta USB foi projetada para gravar vídeo codificado (TS) e salvá-lo em arquivos ts em chaves USB ou discos rígidos, e então os arquivos ts podem ser reproduzidos pela porta USB. Os quatro CAMs/CIs (opcional) acompanhados e módulos BISS podem descodificar a entrada de programas de 4 entradas Tuner. Seu design de estrutura plugável facilita muito a troca de módulos (demodulador) conforme necessário.
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Principais características
* 4 sintonizadores (DVB-T/(T)/S/S2/S2X opcional) + 2 entradas ASI
* 2 saídas RF DVB-T + 2 saídas MPTS sobre UDP + 2 saídas ASI como espelho de 2 RF (para saída RF DVB-T)
* 4 saídas RF DVB-C +4 saídas MPTS sobre UDP+2 saídas ASI como espelho de 2 RF (para saída RF DVB-C) versão II
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
* 4 saídas RF DVB-C +8 saídas SPTS sobre UDP+2 saídas ASI como espelho de 2 RF (para saída RF DVB-C) versão II
* 4 CAM descriptografa vários programas de 4 entradas do sintonizador (opcional)
* Suporte para descodificação BISS

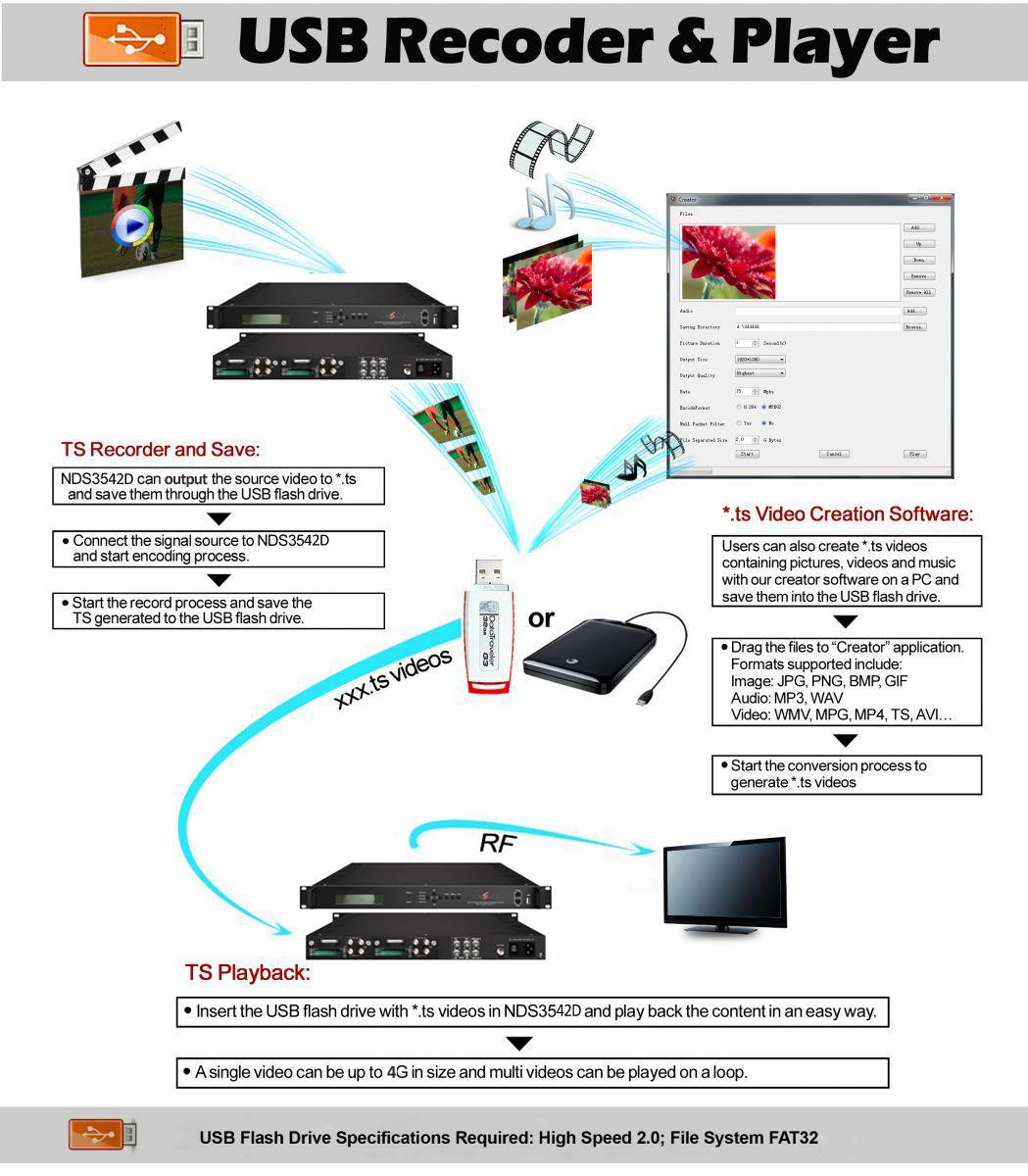

* Grave TS codificado e reproduza arquivos TS (*.ts) através da porta USB
* Suporta ajuste preciso de PCR, edição e inserção de PSI/SI, remapeamento de PID
* Suporte a display LCD, teclado e gerenciamento Web, atualizações via web e USB

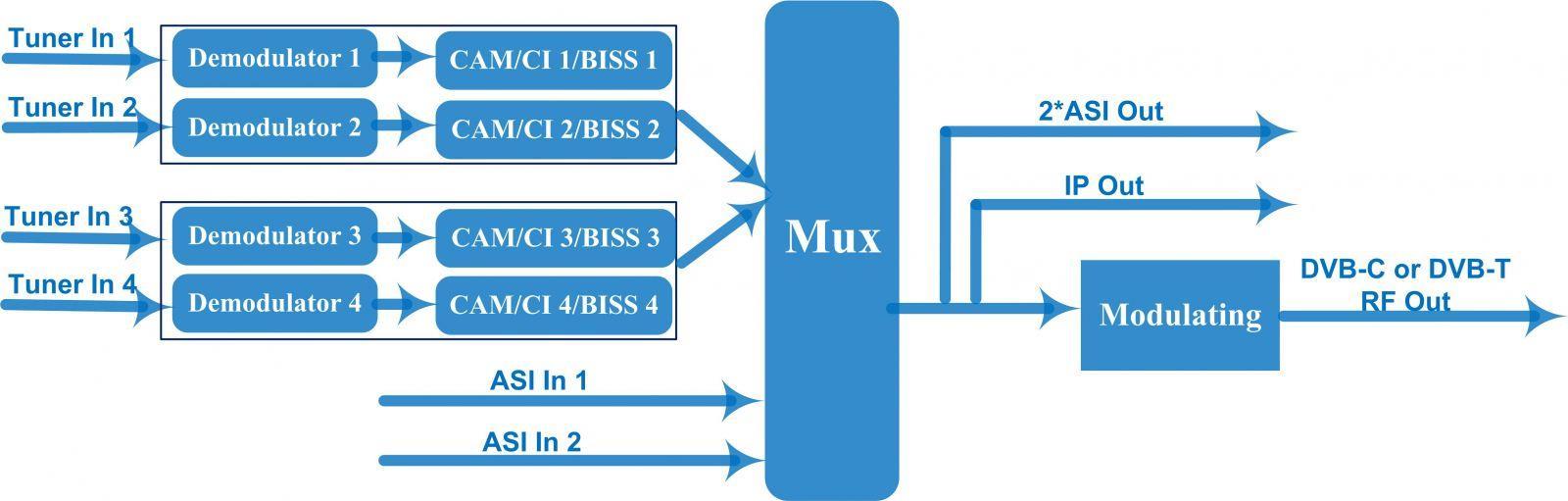

Princípio de funcionamento
Especificações
Entrada 4 sintonizadores (DVB-T/(T)/S/S2/S2X opcional) e 2 entradas ASI
Frequência de entrada 30~1000MHz
Seção do afinador
TDT/(T)
DVB-S
Versão 1
DVB-S2
Largura de banda 6/7/8M
Frequência de entrada 950~2150MHz
Taxa de símbolo 1~45 Msps
Intensidade do sinal -65~-25dBm
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Constelação QPSK
Taxa de bits
máxima de entrada ≤120 Mbps
Frequência de entrada 950~2150MHz
Taxa de símbolo QPSK 1~45 Msps 8PSK 2~30 Msps
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
FEC 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Constelação QPSK, 8PSK
Taxa de bits
máxima de entrada ≤120 Mbps
Frequência de entrada 950~2150MHz
Taxa de símbolo 0,5~45Msps
DVB-S
Intensidade do sinal - 65- -25dBm
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Constelação QPSK
Taxa de bits máxima de entrada ≤160 Mbps
Frequência de entrada 950~2150MHz
Taxa de símbolo
Versão 2 (Novo)
DVB-S2
FEC
QPSK/8PSK/16APSK: 0,5~45 Msps
32APSK: 0,5~40Msps;
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
Constelação QPSK, 8PSK, 16APSK, 32APSK
Taxa de bits máxima de entrada ≤160 Mbps
Frequência de entrada 950~2150MHz
Taxa de símbolo
DVB-S2X
FEC
QPSK/8PSK/16APSK: 0,5~45 Msps
8APSK/32APSK: 0,5~40Msps
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK: 5/9-E, 26/45-E 16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
Constelação QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Taxa de bits máxima de entrada ≤160 Mbps
Remapeamento máximo de PID 128 por canal de entrada
Multiplexação
Função
Modulação
DVB-C
TDT
Remapeamento de PID (automático ou manual)
Ajuste preciso de PCR
Gerar tabela PSI/SI automaticamente
Padrão J.83A(DVB-C), J.83B, J.83C
MAIS ≥40dB
Frequência de RF 30~999MHz, passo de 1KHz
Nível de saída de RF -20~0dbm(87~107 dbµV), passo de 0,1db
Taxa de símbolo
5,0 Msps-9,0 Msps, passo a passo de 1 ksps
Saída RF Saída de 4 portadores DVB-C J.83A J.83B J.83C
Constelação 16/32/64/128/256QAM 64/256 QAM 64/256 QAM
Largura de banda 8M 6M 6M
Largura de banda 6M, 7M, 8M
Constelação QPSK, 16QAM, 64QAM
Taxa de código 1/2, 2/3, 3/4, 5/6, 7/8
Intervalo de guarda 1/32, 1/16, 1/8, 1/4
Modo de transmissão 2K, 8K
MAIS ≥40dB
Frequência de RF 30~999MHz, passo de 1KHz
Saída RF Saída de 2*portadoras DVB-T
Nível de saída de RF -20~0dbm(87~107 dbµV), passo de 0,1db
Saída TS 2 ASI out como espelho de 2 portadoras de RF (tipo BNC)
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Sistema
Em geral
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
2 MPTS sobre saída UDP (RJ45, autoadaptação 100/1000M) (para saída RF DVB-T)
4 MPTS sobre saída UDP (RJ45, 100/1000M autoadaptação) (para saída RF DVB-C) versão II
8 SPTS sobre saída UDP (RJ45, autoadaptação 100/1000M) (para saída RF DVB-C) versão II
Interface local LCD + botões de controle
Gestão remota NMS da Web
Linguagem Inglês e Chinês
Atualizando Web e USB
Dimensão 482 mm × 300 mm × 44,5 mm (L*P*A)
Peso 3,7 kg
Temperatura 0~45℃(Operação); -20~80℃(Armazenamento)
Poder CA 100 V ± 1050/60 Hz; CA 220 V ± 10%, 50/60 Hz
Consumo 25 W
Sobre nós
A FMUSER é uma empresa especializada em sistemas de transmissão de televisão e transmissão e integração de sistemas de IPTV de hotéis. A empresa foi fundada em 2009 e atendeu mais de 180 países em todo o mundo. Mais de 20.000 estações de televisão, estações de rádio e clientes de hotéis de diferentes.
