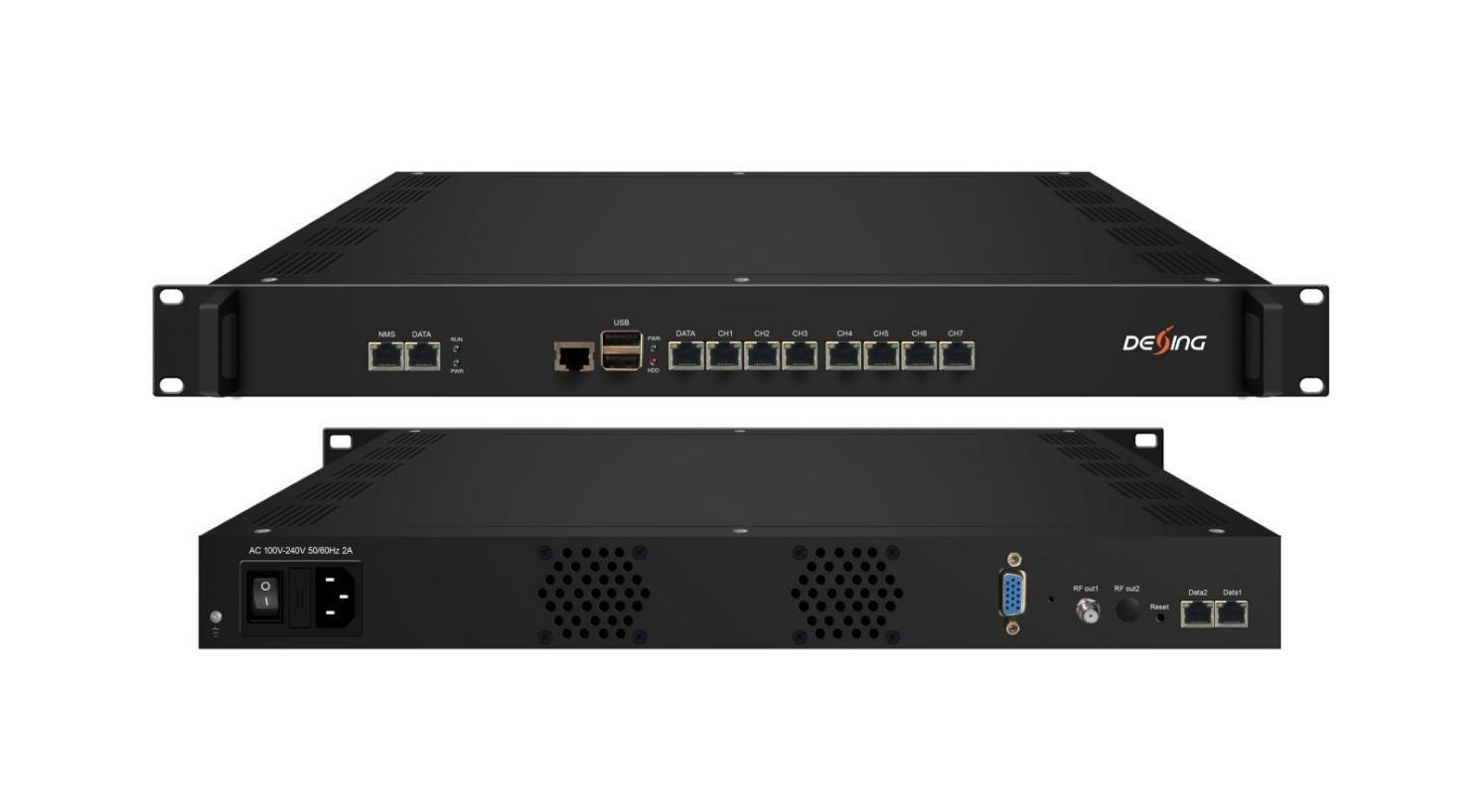

Modulador IPTV NDS3508C
Describir
El modulador IPTV NDS3508C de Dexin es un dispositivo de alta integración que se combina con dos módulos independientes. Uno es el módulo de puerta de enlace IPTV que se utiliza para los escenarios de conversión de protocolo y los escenarios de distribución de medios de transmisión y puede convertir la transmisión IP de red sobre archivos HTTP, UDP, RTP, RTSP, HLS y TS en protocolos HTTP, UDP, HLS y RTMP. El otro es el
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
módulo modulador que admite entrada y salida IP y salida RF DVB-C/T/ISDBT/ATSC, y puede recibir la fuente de la puerta de enlace directamente. Por lo tanto, el NDS3508C logra la entrada IP (HTTP, UDP, RTP, RTSP y HLS) en salida RF en una sola caja. En conclusión, su alto rendimiento lo hace ampliamente utilizado en cabeceras digitales de CATV, aplicaciones comerciales, sistemas IPTV/OTT, etc. y proporciona varias soluciones para que los operadores redistribuyan programas.
Características principales

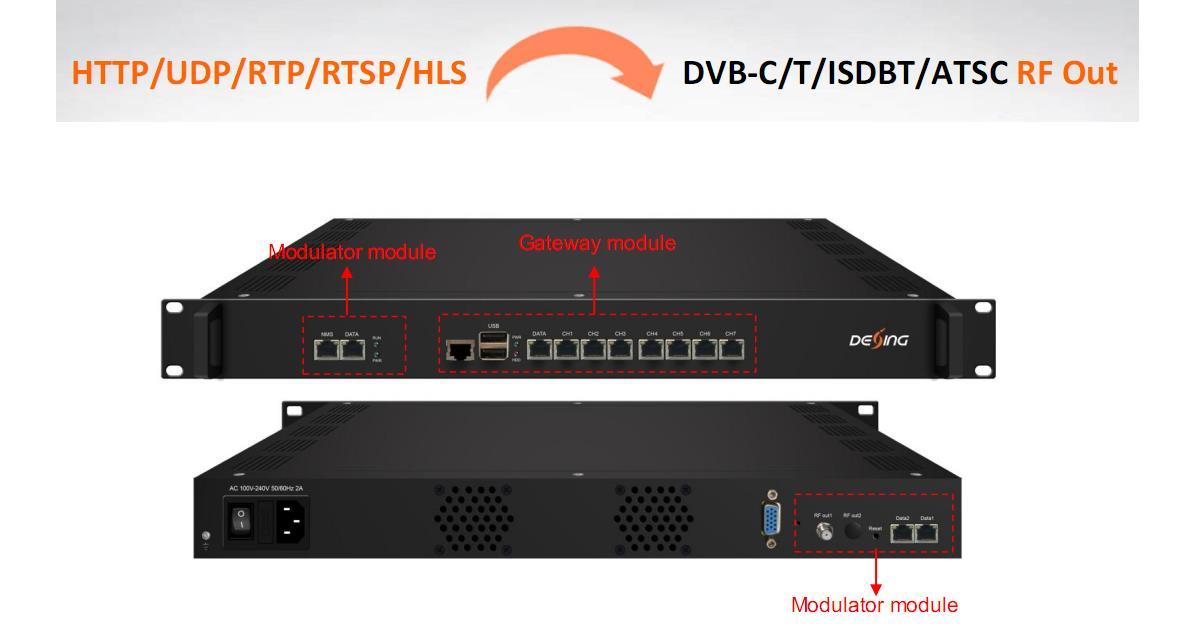

* 1 módulo de puerta de enlace IPTV + 1 módulo modulador IP, y pueden funcionar de forma independiente
* Entrada de IP (HTTP, UDP, RTP, RTSP y HLS) a salida de RF en una sola caja
* Módulo de puerta de enlace:
8 puertos de datos:
Primer puerto de datos: salida IP a través de HTTP, UDP (SPTS), HLS y RTMP
Puertos de datos CH1-7: IP sobre HTTP, UDP (SPTS), RTP (SPTS), RTSP y HLS
Salida de IP a través de HTTP, HLS y RTMP (Unicast)
Transmisión de IP al módulo modulador a través del puerto de datos

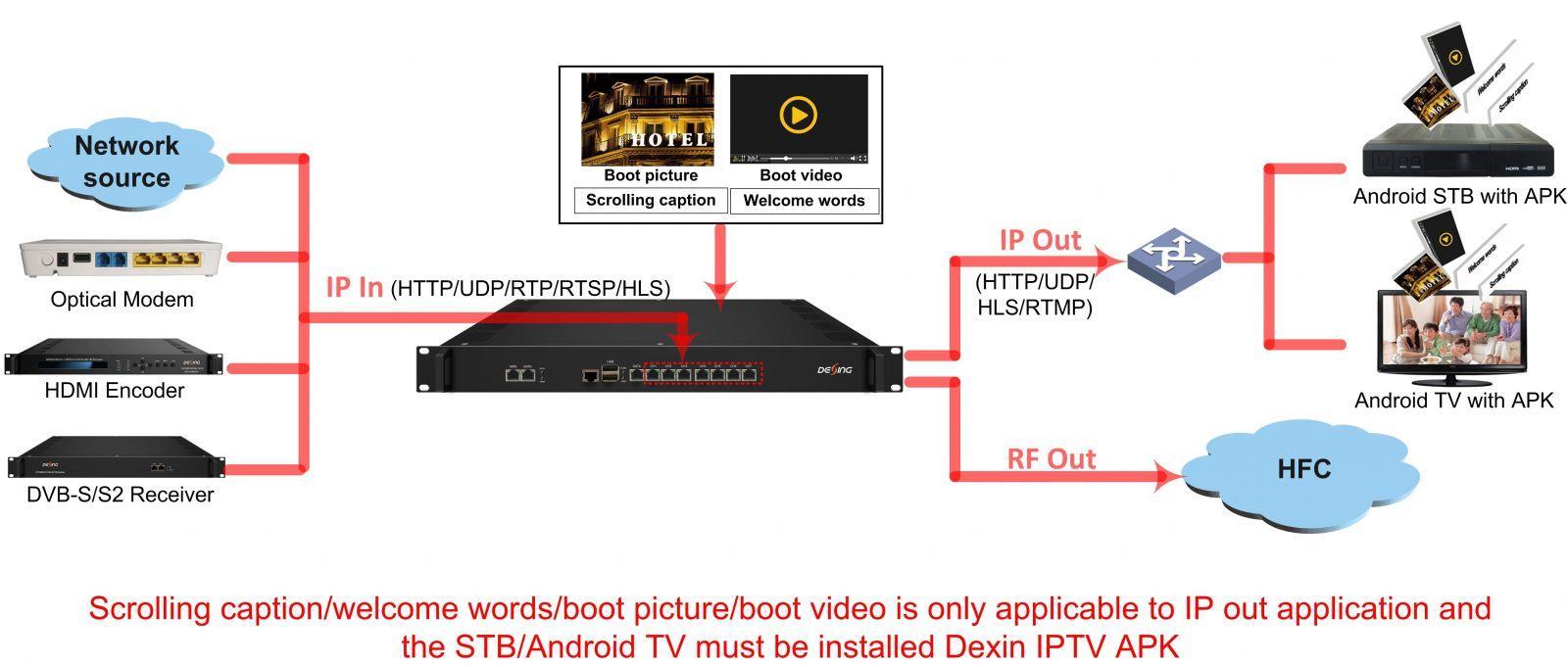

Admite la adición de subtítulos desplazables, palabras de bienvenida, imagen de arranque y video de arranque (esta función solo es aplicable a aplicaciones de salida IP y el STB/Android TV debe tener instalado Dexin IPTV APK)
Admite la descarga de Dexin IPTV APK directamente desde este módulo
* Módulo modulador:
Entrada de IP a través de UDP/RTP a través del puerto Datos/Datos 1/2
Salida IP a través de UDP/RTP/RTSP a través del puerto Data 1/2
Admite 16 salidas RF DVB-C/8 DVB-T/6 ISDBT/8 ATSC
Recibir IP desde el módulo de enlace directamente a través del puerto de datos
* Admite función anti-vibración de IP
* Controle los 2 módulos por separado a través de la gestión NMS basada en web
* Admite la carga de archivos TS a través de la administración web

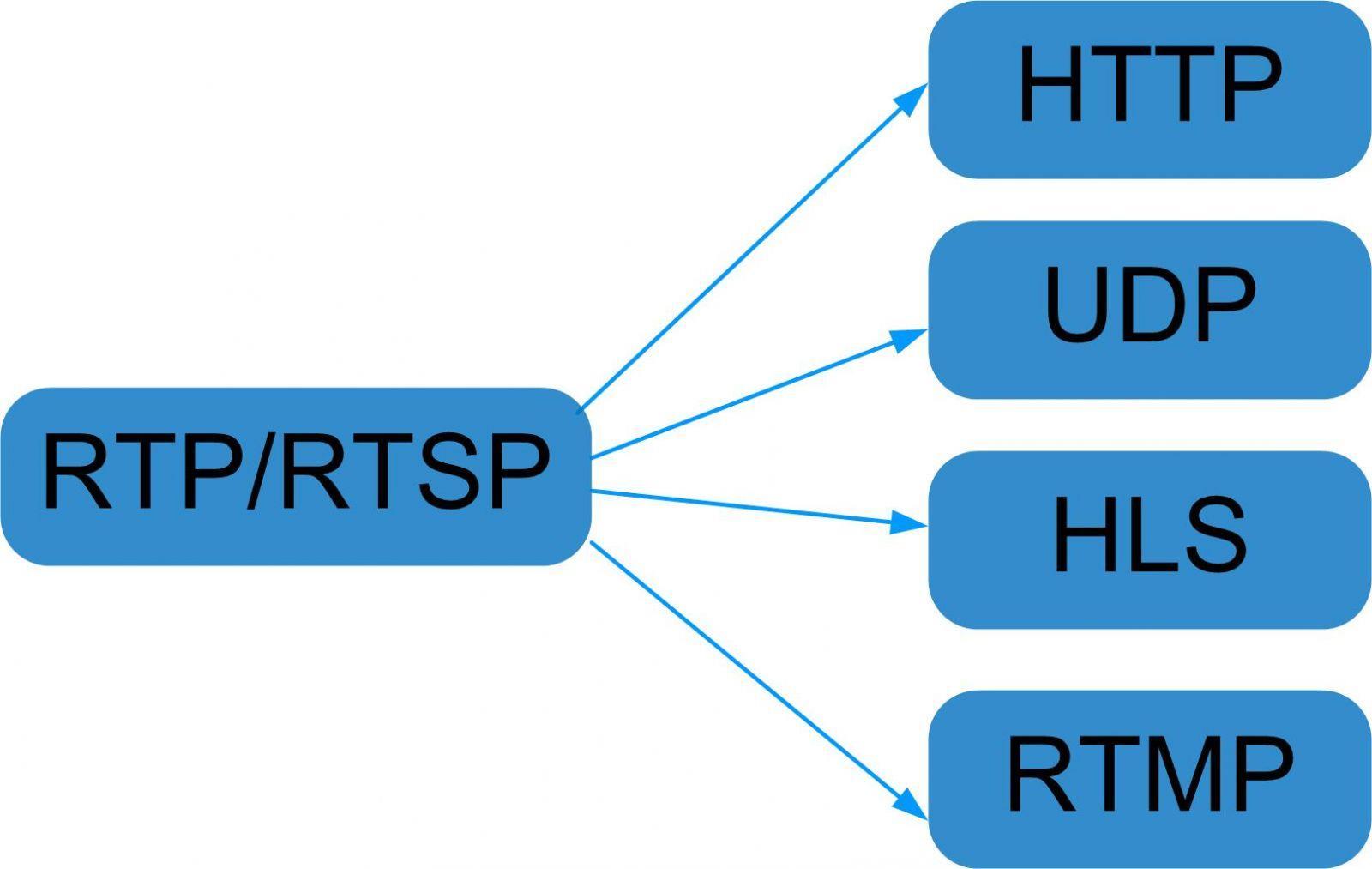

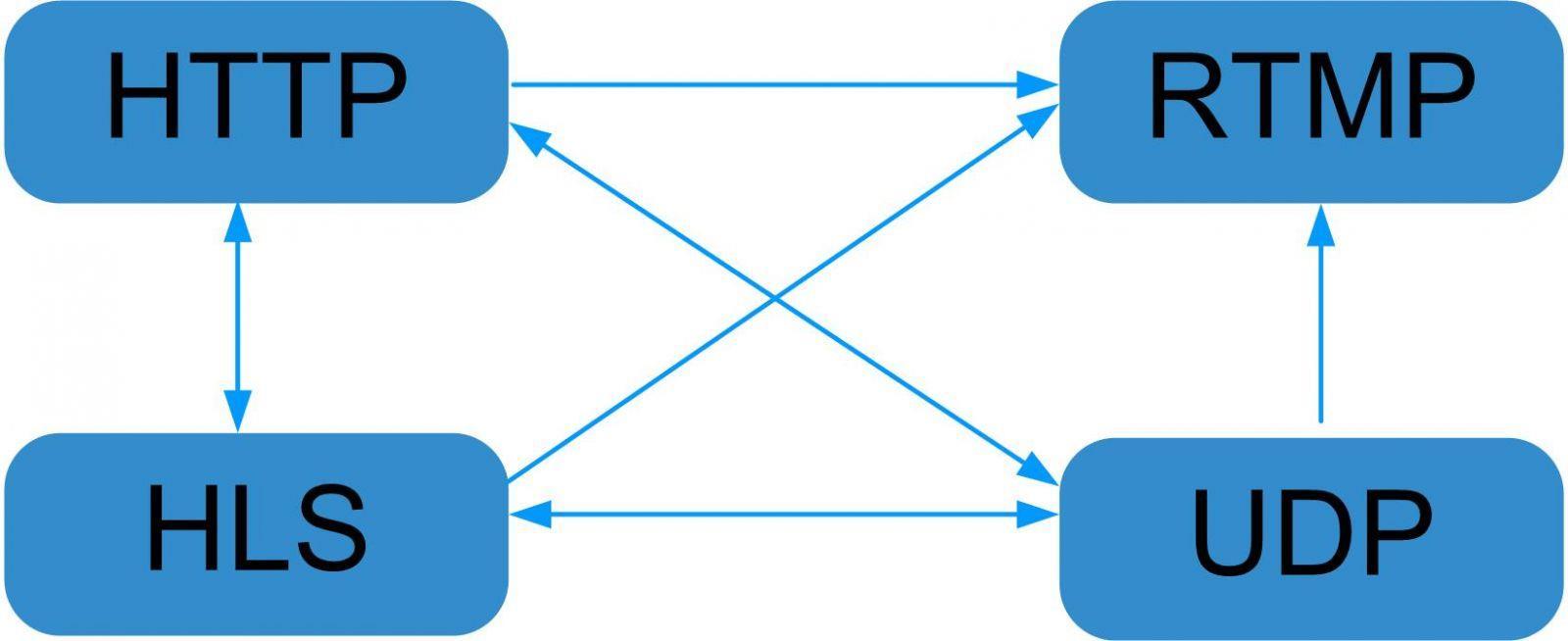

Conversión de protocolo IP
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227

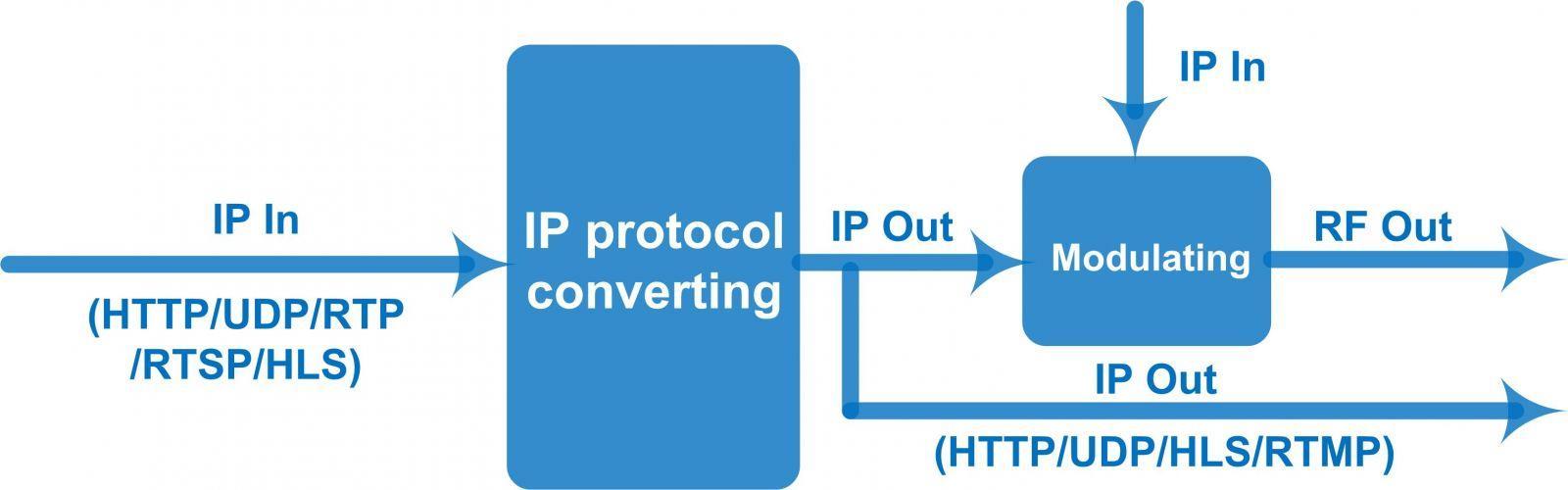

Cuadro de principios
Presupuesto
Módulo de puerta de enlace IPTV
Aporte
Salida IP
Entrada de IP a través de CH 1-7 (1000M) a través de HTTP, UDP (SPTS), RTP (SPTS), RTSP (a través de UDP, carga útil: mpeg TS) y HLS
Carga de archivos TS a través de la gestión web
Salida de IP a través del puerto de DATOS (1000M) a través de HTTP (unidifusión), UDP (SPTS, multidifusión), HLS y RTMP (la fuente del programa debe tener codificación H.264 y AAC)
Salida de IP a través de CH 1-7 (1000M) sobre HTTP/HLS/RTMP (Unicast)
Sistema Memoria: 4G
Disco de estado sólido (SSD): 16G
Tiempo de cambio de canal con DEXIN' STB: HTTP (1-3 s), HLS (0,4-0,7 s)
Admite la adición de subtítulos desplazables, palabras de bienvenida, imagen de arranque y video de arranque (esta función solo se aplica a aplicaciones de salida IP y el STB/Android TV debe tener instalado Dexin IPTV APK)
Admite la descarga de Dexin IPTV APK directamente desde este módulo
Reproduce programas con APK descargados en Android STB y TV, máximo 150
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico:
terminales
Admite aproximadamente 80 programas HD/SD (velocidad de bits: 2 Mbps) Cuando HTTP/RTP/RTSP/HLS se convierte a UDP (multidifusión), prevalecerá la aplicación real y se sugerirá una utilización máxima de la CPU del 80 % Gestión de NMS basada en web a través del puerto de DATOS del módulo
Módulo modulador (tomando como ejemplo el módulo modulador DX316/DX308T/DX306I/DX308AT de Dexin)
DX316 (DVB-C)
DX308T (DVB-T)
Aporte
Multiplexación
Pelea
Parámetros (para DVB-C)
DX306I (transmisor de señal digital integrado)
DX308AT (ATC)
Entrada de 512 IP (MPTS/SPTS) a través de UDP/RTP, 2 puertos Ethernet de 100/1000 M
Entrada de 256 IP (MPTS/SPTS) a través de UDP/RTP, 2 puertos Ethernet de 100/1000 M
Entrada de 192 IP (MPTS/SPTS) a través de UDP/RTP, 2 puertos Ethernet de 100/1000 M
Entrada de 256 IP (MPTS/SPTS) a través de UDP/RTP, 2 puertos Ethernet de 100/1000 M
DVB-C
DVB-T/ATSC
Terapia de transmisión sexual basada en el género
Canal de entrada 512 256 192
Canal de salida 16 8 6
PID máximos 180 por canal
Reasignación de PID (opcional, automática o manual)
Modulación
Parámetros
Funciones
Ajuste preciso de PCR
Generación automática de tabla PSI/SI
Máxima simulscrypt CA 4
Estándar de Scramble
Conexión
ETR289, ETSI 101 197, ETSI 103 197
Conexión local/remota
DVB-C J.83A J.83B
Constelación 16/32/64/128/256QAM 64 QAM/256 QAM
Ancho de banda 8 millones 6M
Estándar EN300 429/ITU-T J.83A/B (DVB-C)
Velocidad de símbolos 5,0~7,0 Msps, incrementos de 1 ksps
Canal QAM
16 salidas de portadora no adyacentes dentro de un ancho de banda de 192 M
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Frecuencia de RF 50~960 MHz, paso de 1 KHz
Nivel de salida de RF -20~+10dBm, paso de 0,1dB
MER ≥ 40 dB
Comisión
Económica para Europa (CEE) RS (204, 188)
Estándar ETSI EN300 744
Constelación QPSK/16QAM/64QAM
Ancho de banda 6/7/8 MHz
Modo trans 2K/4K/8K
Comisión
Económica para Europa (CEE) 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥ 40 dB
Frecuencia de RF 50~960 MHz, incrementos de 1 kHz
Nivel de salida de RF -20~+10dBm, incrementos de 0,5dB
Canal de salida
RF 8 salidas de portadora no adyacentes dentro de un ancho de banda de 192 M
Estándar Norma ARIB-B31
Ancho de banda 6M
Constelación QPSK, 16 QAM, 64 QAM
Intervalo de guardia 1/32, 1/16, 1/8, 1/4
Terapia de transmisión sexual basada en el género
Modo de transmisión 2K, 4K, 8K
Tasa de código 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥ 40 dB
Frecuencia de RF 50~960 MHz, paso de 1 KHz
Nivel de salida de RF -20dBm~+10dBm, incrementos de 0,1dB
Salida RF
ASC-Asociación de Sociedades
Anónimas
6 salidas de portadora no adyacentes dentro de un ancho de banda de 192 M
Estándar ATSC-A/53
Ancho de banda 6M
Constelación 8VSB
Comisión
Económica para Europa (CEE) RS(208 188)+Enrejado
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
DVB-T
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
MER ≥40dB
Frecuencia de RF 50~960 MHz, paso de 1 kHz
Nivel de salida de RF -20dBm~+10dBm, incrementos de 0,5dB
Salida RF 8 salidas de portadora no adyacentes dentro de un ancho de banda de 192 M
Salida TS 16 (DVB-C)/ 8 (DVB-T/ ATSC)/ 6 (ISDBT) Salida IP sobre UDP/RTP/RTSP, unidifusión/multidifusión, 2 puertos Ethernet de 100/1000 M (datos 1/2)
Sistema
General
Gestión de NMS basada en web a través del puerto NMS del módulo
Dimisión 482 mm × 324 mm × 44 mm (Ancho × Largo × Alto)
Temperatura 0~45℃(funcionamiento), -20~80℃(almacenamiento)
Fuente de alimentación CA 100 V ± 10 %, 50/60 Hz o CA 220 V ± 10 %, 50/60 Hz
