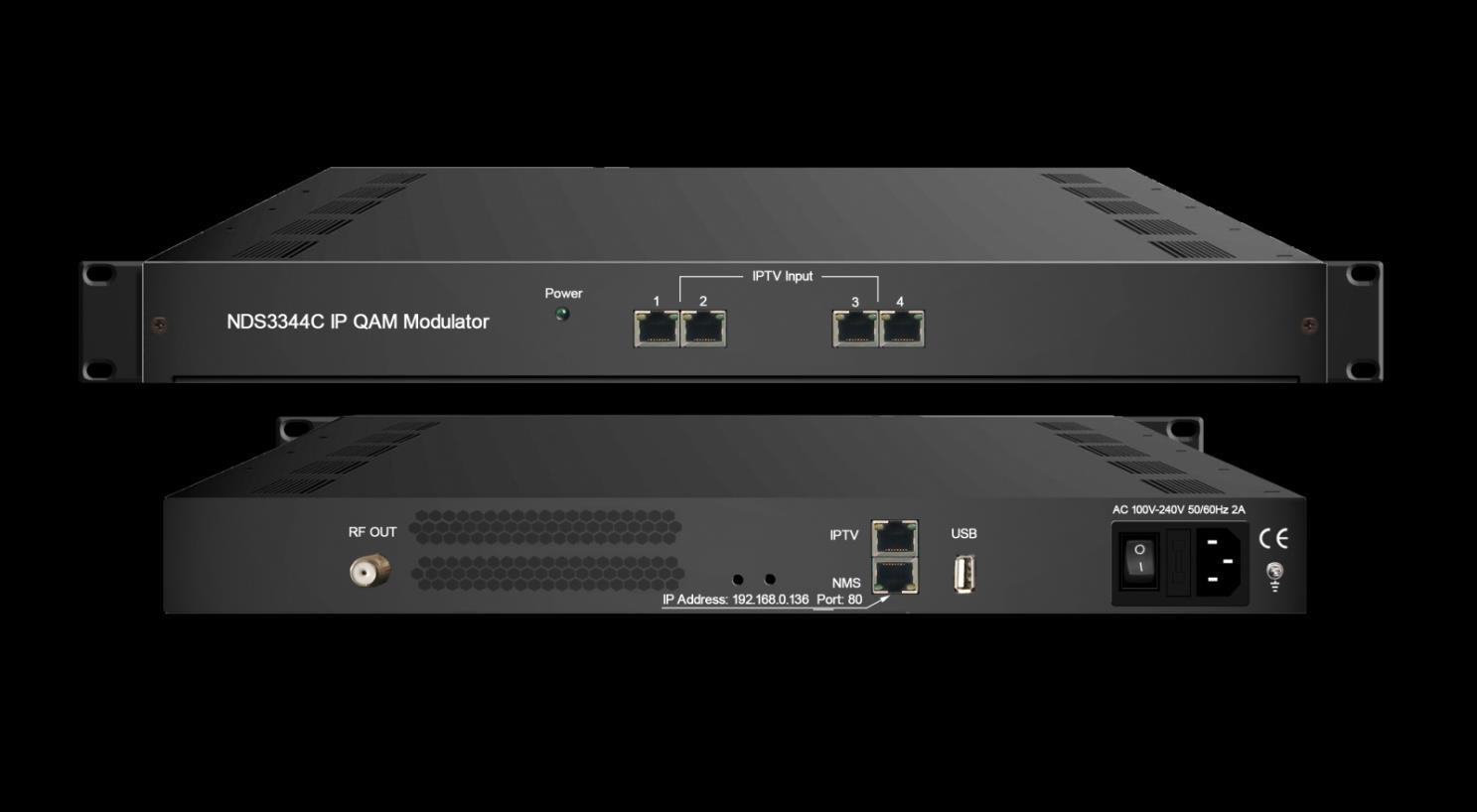

Modulador IP QAM NDS3344C
Describir
El modulador IP QAM NDS3344C es un dispositivo todo en uno que integra multiplexación, codificación y modulación en una sola carcasa. Admite una entrada de 192 IP (SPTS/MPTS) sobre UDP/RTP con 4 puertos Ethernet FE y 1 puerto GE. Después del proceso de multiplexación, codificación y modulación, ofrece una salida de 4 portadoras adyacentes DVB-C (30 MHz ~ 1000 MHz) a través de la interfaz de salida RF. Para satisfacer los diversos requisitos de los clientes, este dispositivo también está equipado con 1 puerto de datos para salida de 4 IP (SPTS/MPTS) sobre protocolo UDP.
Con las características de bajo costo y alto rendimiento, NDS3344C es muy adaptable al sistema IPTV.
Características principales
Puertos de entrada IP Ethernet 4*FE y 1*GE
Entrada de 192 IP (SPTS/MPTS) a través del protocolo UDP/RTP
Admite hasta 748 reasignaciones de PIDS por canal
Admite ajuste preciso de PCR/edición e inserción de PSI/SI/reasignación de PID/paso de PID
Excelente índice de rendimiento de salida de RF, MER ≥40db
4 salidas TS multiplexadas o codificadas sobre UDP
Salida de 4 portadoras QAM adyacentes, compatible con DVB-C (EN 300 429) y ITU-T J.83 A/B/C
USB para actualizar CPU/FPGA
Admite sincronización de IPTV y función NTP
Admite gestión de red basada en web
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto:

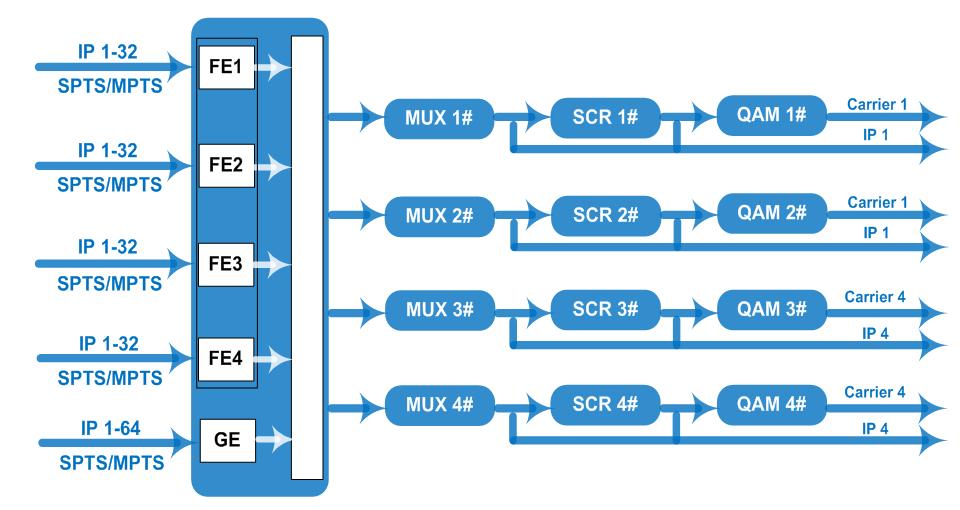

Principio de funcionamiento
Presupuesto
Aporte
Multiplexación
Entrada de 128 IP (SPTS/MPTS) a través de UDP/RTP, puerto Ethernet 4*100M y Entrada de 64 IP (SPTS/MPTS) a través de UDP/RTP, 1 puerto Ethernet de 100/1000
M
Reasignación máxima de PID 748 por canal de entrada
Reasignación de PID (automática o manual)
Pelea
Modulación
Función
Ajuste preciso de PCR
Generar tabla PSI/SI automáticamente
CA de cifrado simultáneo máximo 4
Estándar
Conexión
Canal QAM
ETSI 101 197, ETSI 103 197
Conexión local/remota
1 puerto de salida tipo F para 4 portadoras, 75 Ω
Estándar EN300 429/ITU-T J.83A/B/C
MER
Frecuencia de RF
Nivel de salida de RF
Comisión Económica para Europa (CEE)
Tasa de símbolos
≥40 dB
30~1000 MHz, incrementos de 1 kHz
-10dBm~+0dBm, incrementos de 0,1dB
RS (204, 188)
5,0 Msps~9,0 Msps, incrementos de 1 ksps
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Transmitir fuera
Sistema
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Constelación 16/32/64/128/256QAM 64/256 AMQ 64/256 AMQ
Ancho de banda 8 millones 6M 6M
4 salidas IP (SPTS/MPTS) a través de UDP, 1 puerto Ethernet de 1000 M (puerto IPTV)
Gestión de red basada en web
Idioma chino e inglés
Actualización de software web y USB
Dimensión
General
Temperatura
430 mm × 180 mm × 44 mm (ancho × largo × alto)
0~45℃(Funcionamiento); -20~80℃(Almacenamiento)
Fuerza CA 100 V ± 1050/60 Hz; CA 220 V ± 10 %, 50/60 Hz
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227 J.83A J.83B J.83C
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
