Modulador ágil DSM2500D
Describir
El DSM2500D es un modulador ágil y rentable diseñado por Dexin. Tiene 1 entrada de audio (L/R) y 1 entrada de video (CVBS). Proporciona 1 salida RF (47~870 MHz) a través de la interfaz de salida RF y la frecuencia de salida es configurable. La fuente de audio y video puede ser un receptor satelital, una cámara de TV, etc. Con las características de bajo costo y alto rendimiento, el DSM2500D es muy adaptable a hoteles, comunidades y lugares de entretenimiento.
Características principales
* Admite 1 entrada de audio (L/R) y 1 entrada de video (CVBS)
* Admite 1 salida RF y 1 puerto de prueba RF
* Rango de frecuencia de salida de RF: 47~870 MHz en pasos de 1 kHz, la frecuencia de salida es configurable
* Función AGC de entrada de vídeo
* Estándar del sistema de TV: PAL B/G, PAL D/K NTSC, SECAM, etc.
* Actualización de soporte en línea
* Estructura estándar de 19' 1U
* Operación de teclado y LCD

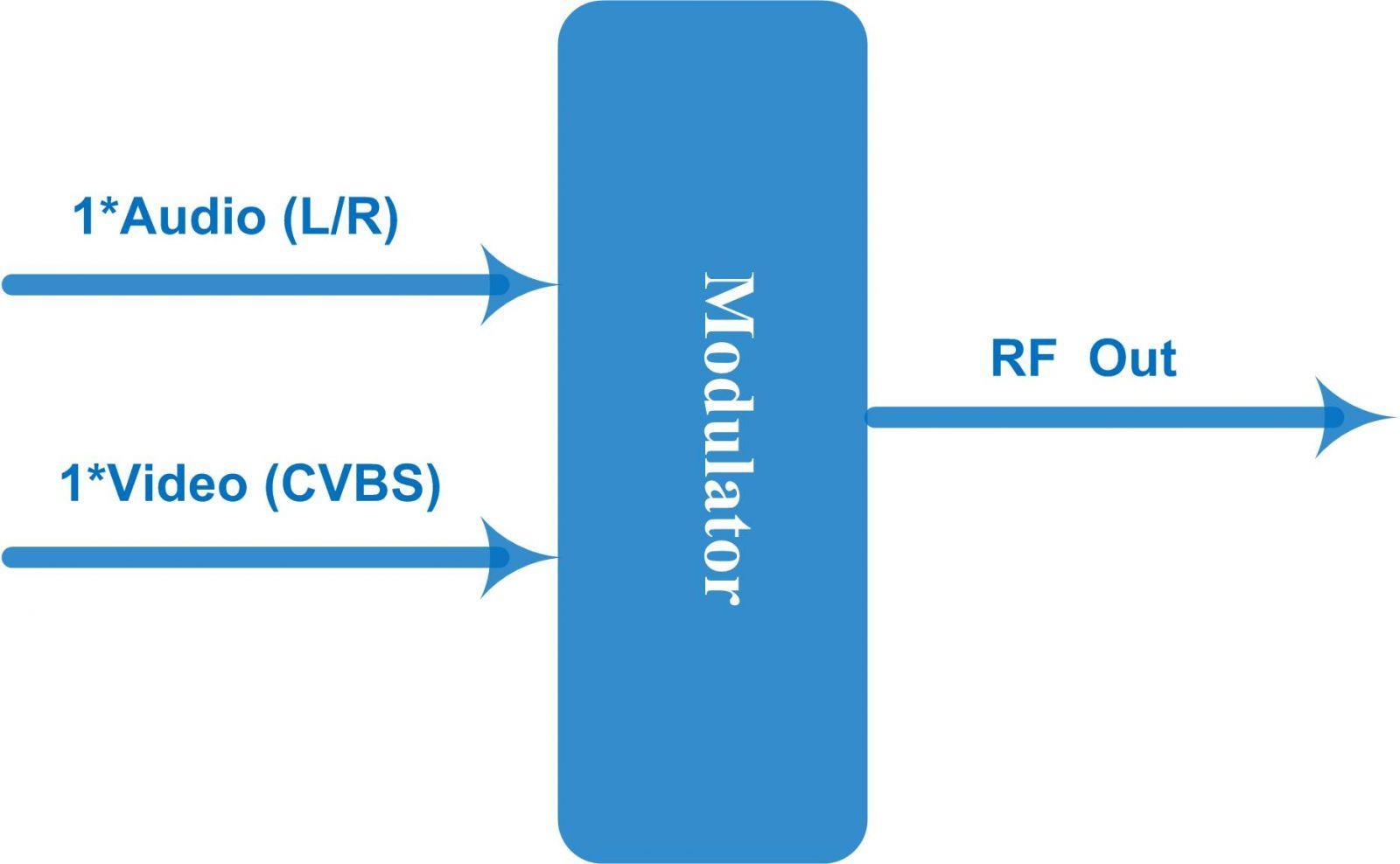

Cuadro de principios
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Presupuesto
Aporte 1* entrada de audio (L/R) y 1*video (CVBS)
Relación A/V -10 ~ -20 dB
Nivel de entrada 1 V PP
Capacidad de sujeción del vídeo ≥26dB
Diferencia de retardo de color/luz ≤45 nS
Ganancia diferencial
Video
Audio
≤2% (Modulación 87,5%)
Fase diferencial ≤2° (Modulación 87,5%) relación señal/ruido ≥50dB
Desviación del portador de imagen ≤5 kHz
Relación de impulsos 2T-K ≤4%
Planitud en la banda ≤1dB
Preénfasis del audio 50 μs
Nivel de entrada 0,7 V relación señal/ruido ≥60dB
Planitud en la banda ≤1dB
Grado de distorsión ≤0,5%
Desplazamiento de frecuencia de ±50 kHz
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
modulación de audio
Intervalo V/A
Interfaz
Rango de frecuencia
Estándar del sistema de TV
Según el estándar del sistema de TV
1 puerto de salida tipo F, 75 Ω
47~870 MHz, paso de 1 kHz
Formatos de vídeo PAL B/G, PAL D/K, NTSC y SECAM
Pérdida de retorno de salida ≥14dB
Nivel de salida ≥113 dBμV
Rango ajustable del nivel de salida 0 ~ 16 dB
Error de intervalo de portadora de video/audio ≤5 kHz
Relación portadora/ruido (C/N) ≥62dB
Supresión de salida
Función del sistema
Misceláneas
≥60dB (prueba ≥130dBuV)
Planitud en la banda ≤1dB
Precisión de frecuencia ≤5 kHz
Supresión de frecuencia adyacente ≥45dB
Operación del teclado y LCD
Varios idiomas
Actualización del software de Ethernet
Dimensiones (An. × L. × Al.)
Ambiente
482*256*44 mm
-10~45℃(trabajo); -20~80℃(almacenamiento）
Requisitos de potencia CA 90-264 V, 50 Hz
Sobre nosotros
FMUSER es una empresa especializada en sistemas de transmisión de televisión y radiodifusión e integració n de sistemas IPTV para hoteles. La empresa se fundó en 2009 y ha prestado servicios a más de 180 países de todo el mundo. Más de 20.000 estaciones de televisión, estaciones de radio y clientes hoteleros de diferentes países.
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Salida RF
