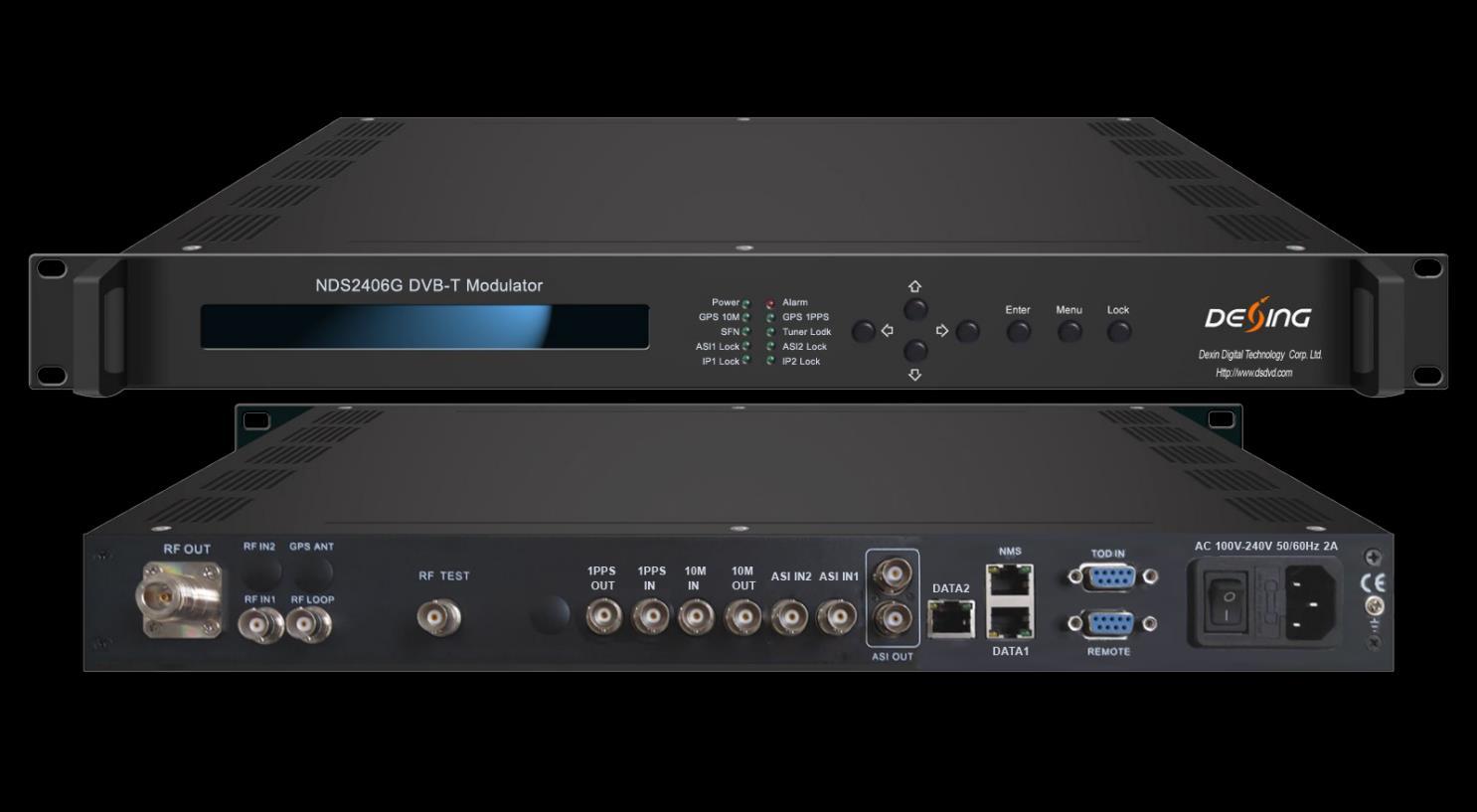

Modulador DVB-T/(T) NDS2406G
Describir
El modulador DVB-T/(T) NDS2406G es nuestro nuevo producto desarrollado de acuerdo con el estándar DVB-T/(T). Con su tecnología de modulación avanzada, este modulador puede hacer un uso eficaz de los recursos del espectro terrestre y hacer posible proporcionar señales fiables para dispositivos fijos, móviles y portátiles. En comparación con DVB-T, la capacidad del canal aumenta un 30 % por debajo del umbral de relación portadora/ruido (CNR) similar. Además, este dispositivo se puede actualizar y controlar a través del sistema de red, lo que permite su uso generalizado en la configuración de redes de transmisión digital y proporcionar buenas señales para laboratorios científicos y STB DVB-T/(T).

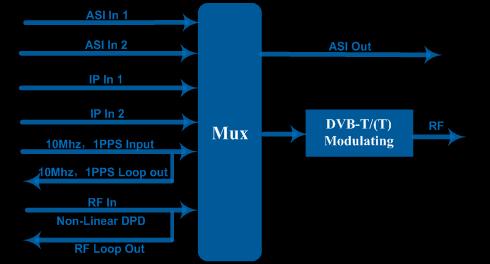

Cuadro de principios
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Características
* Cumple totalmente con las normas EN302 755 y EN300 744
* 2 puertos de entrada ASI
* 2 entradas IP a través del protocolo UDP
* Entrada/salida de bucle de 10 MHz, entrada/salida de bucle de 1 PPS
* Salida RF DVB-T/(T) en un solo dispositivo
* Admite PLP único
* Soporte MISO y SISO
* Admite modo de red MFN
* Admite predistorsión digital no lineal (DPD)
* Oscilador de cristal de temperatura constante, con una estabilidad de hasta 0,1 ppm.
* Admite bypass y pass-through PID (opcional)
* Operación del teclado y pantalla LCD
* Sistema de gestión de red web
Presupuesto
Aporte
Multiplexación (opción)
Entrada TS a través de 2 puertos ASI y 2 puertos IP (UDP)
Entrada y salida de reloj de referencia de 10 MHz, interfaz BNC
Entrada y salida de bucle de 1 PPS, interfaz BNC
Reasignación
máxima de PID
Función
128 entradas por canal
Reasignación de PID (automática o manual)
Ajuste preciso de PCR
Generar tabla PSI/SI automáticamente
Estándar EN302 755
Modo
Modo A: PLP único;
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Modulación
DVB-(T)
Salida RF
Sistema
General
DVB-T
Conector
Constelación PLP
QPSK, 16QAM, 64QAM, 256QAM (normal o rotado)
L1 Post Constelaciones BPSK, QPSK, 16 QAM, 64 QAM
Longitud del FEC Corto (16K), Normal (64K)
Tasa FEC 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Patrón piloto PP1-PP8
Intervalo de guardia 1/128, 1/32, 1/16, 19/256, 1/8, 19/128, 1/4
Modo FFT
1k, 2k, 4k 8k, 16k, 32k (normal o extendida)
Ancho de banda 5 MHz, 6 MHz, 7 MHz, 8 MHz
Modo Neto nación más favorecida
Estándar EN300 744
Transformación continua rápida 2K, 8K
Ancho de banda 5 MHz, 6 MHz, 7 MHz, 8 MHz
Constelación QPSK, 16 QAM, 64 QAM
Intervalo de guarda 1/4, 1/8, 1/16, 1/32
Comisión Económica para Europa (CEE) 1/2, 2/3, 3/4, 5/6, 7/8
Modo Neto nación más favorecida
Tipo N, impedancia 50Ω
Rango de RF 150~999 MHz, incrementos de 1 Hz
Nivel de salida
ATT -15~+5 dBm, incrementos de 0,1 dB
MER > 43 db
Nivel del hombro >56dB
Pantalla LCD, teclado y gestión de red web
Soporte de actualización de software a través de la red
Demisión (An*L*A) 482 mm × 410 mm × 44 mm
Temperatura 0~45℃(funcionamiento),-20~80℃(almacenamiento)
Fuente de alimentación CA 220 V ± 10 %, 50/60 Hz

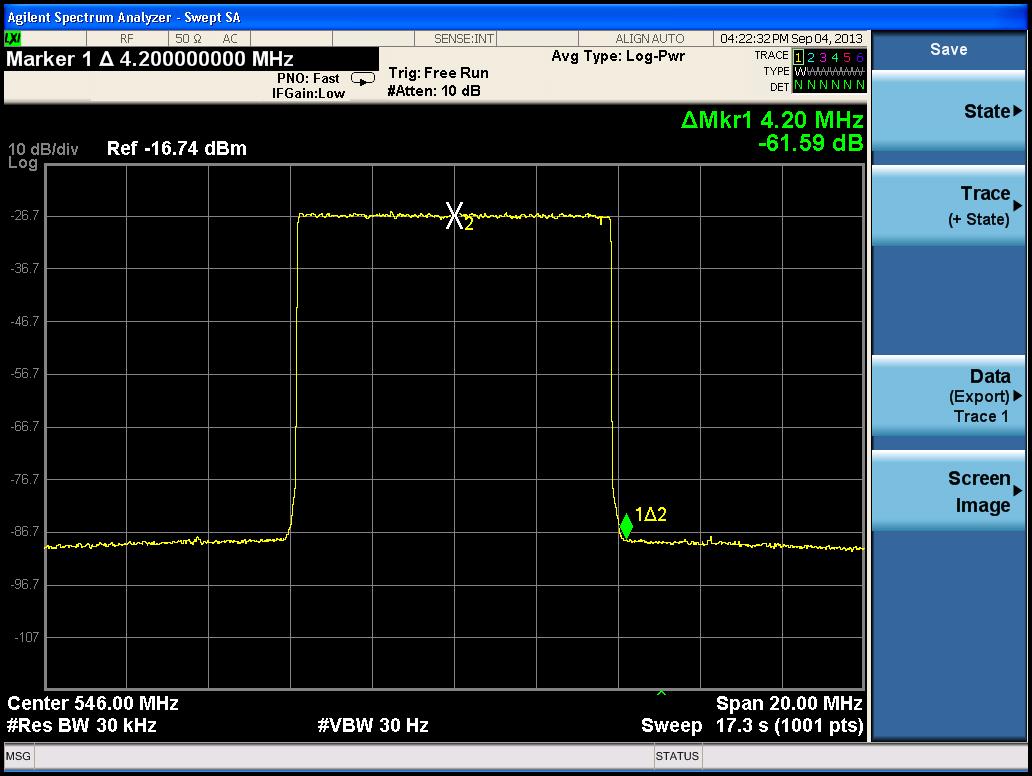

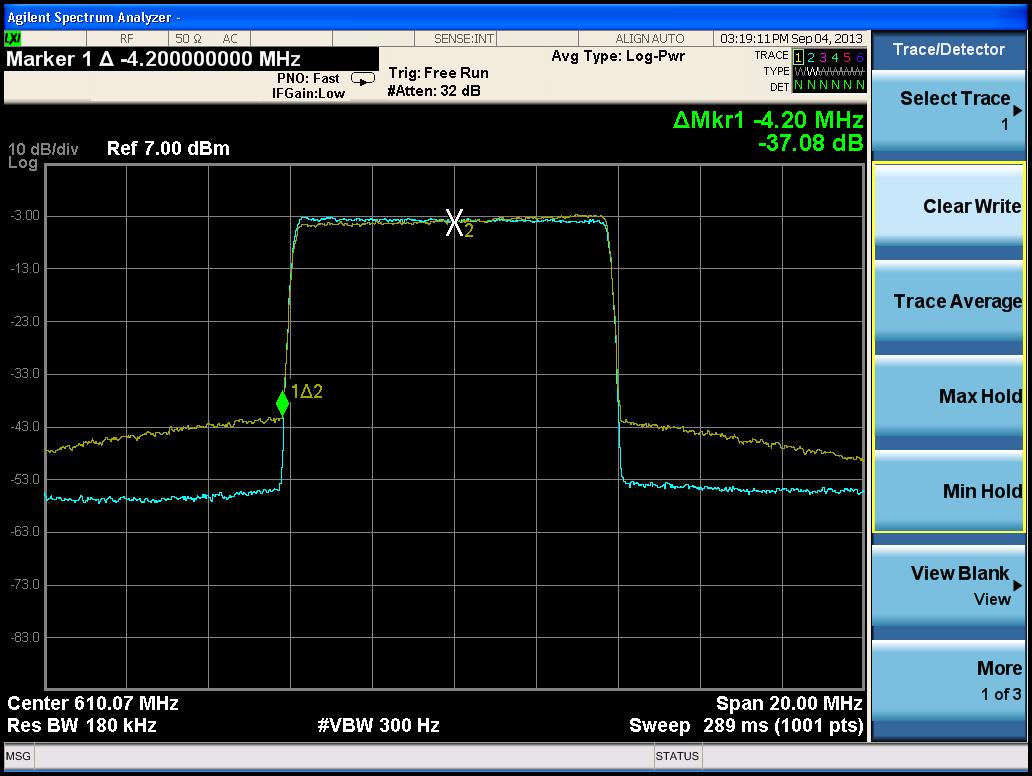

Nivel de hombro con DPD habilitado:
