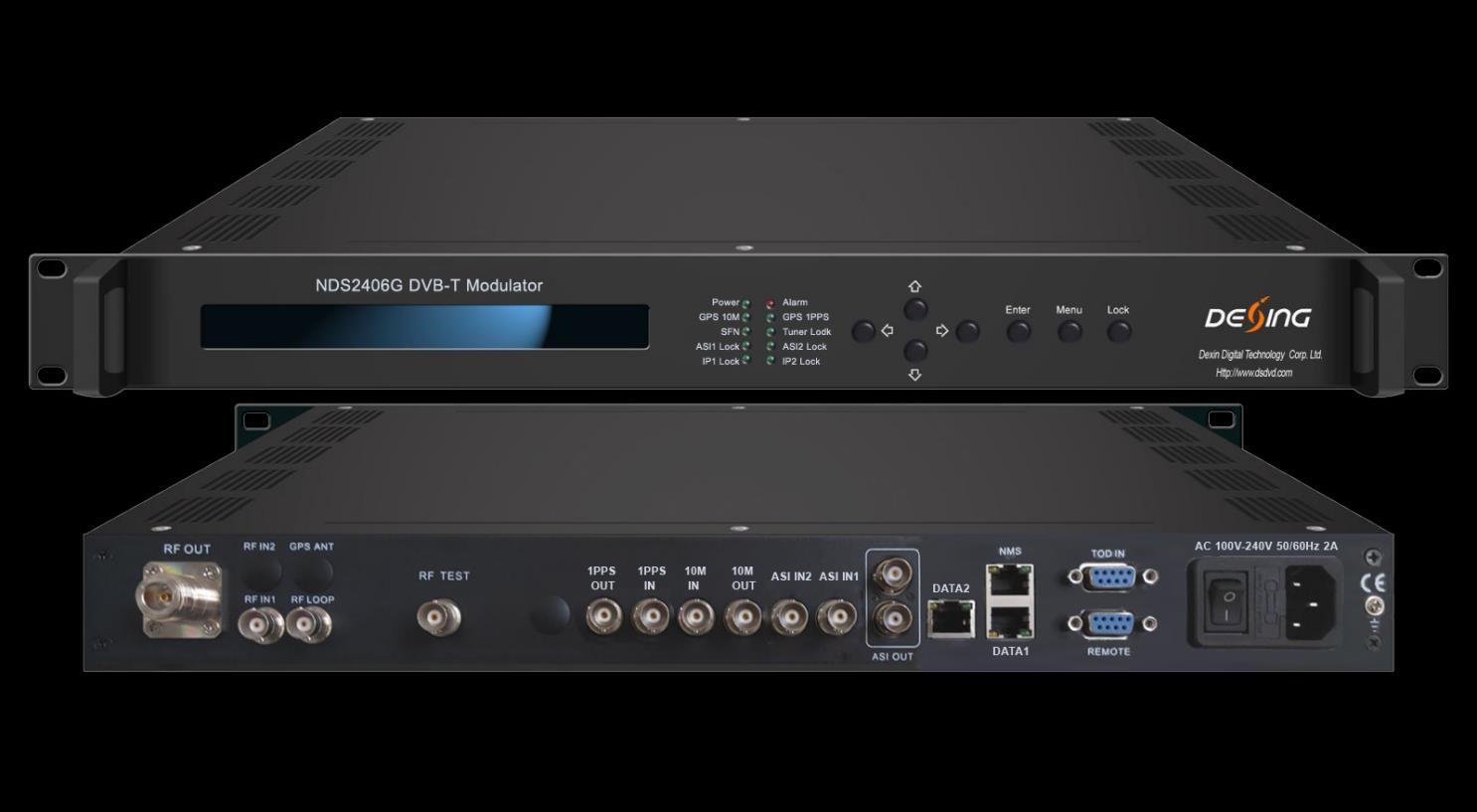

Modulador NDS2406G DVB-T/(T)
Contorno
O modulador NDS2406G DVB-T/(T) é nosso novo produto desenvolvido em conformidade com o padrão DVB-T/(T). Com sua avançada tecnologia de modulação, este modulador pode efetivamente fazer uso dos recursos do espectro terrestre e tornar possível fornecer sinais confiáveis para dispositivos fixos, móveis e portáteis. Comparado com DVB-T, a capacidade do canal é aumentada em 30% abaixo do limite de relação portadora/ruído (CNR) similar.
Além disso, este dispositivo pode ser atualizado e controlado por meio de um sistema de rede, o que permite que ele seja amplamente utilizado na configuração de redes de transmissão digital e forneça bons sinais para laboratórios científicos e DVB-T/(T) STB.

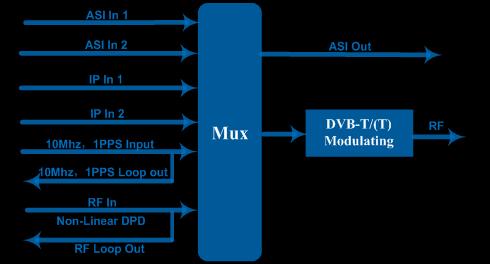

Quadro de princípios
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Características
* Em total conformidade com as normas EN302 755 e EN300 744
* 2 portas de entrada ASI
* 2 entradas IP sobre protocolo UDP
* Entrada/saída de 10 MHz, entrada/saída de 1 PPS
* Saída DVB-T/(T) RF em um dispositivo
* Suporta PLP único
* Suporte MISO e SISO
* Suporte ao modo de rede MFN
* Suporta pré-distorção digital não linear (DPD)
* Oscilador de cristal de temperatura constante, estabilidade de até 0,1 ppm
* Suporta bypass PID e pass-through (opção)
* Operação de teclado e display LCD
* Sistema de gerenciamento de rede Web
Especificações
Entrada
Multiplexação (opção)
Entrada TS em 2 portas ASI e 2 IP (UDP)
Entrada de relógio de referência de 10 MHz e saída de loop, interface BNC
Entrada 1PPS e saída de loop, interface BNC
Remapeamento máximo de PID
Função
128 entradas por canal
Remapeamento de PID (automático ou manual)
Ajuste preciso de PCR
Gerar tabela PSI/SI automaticamente
Padrão EN302 755
Modo
Modo A: PLP único;
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Modulação
DVB-(T)
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Constelação PLP
L1 Post
Constelações
QPSK, 16QAM, 64QAM, 256QAM (Normal ou Rotacionado)
BPSK, QPSK, 16QAM, 64QAM
Comprimento FEC Curto (16K), Normal (64K)
Taxa FEC 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Padrão piloto PP1 - PP8
Intervalo de guarda 1/128, 1/32, 1/16, 19/256, 1/8, 19/128, 1/4
Modo FFT
TDT
Conector
Saída RF
Sistema
Em geral
1k, 2k, 4k 8k, 16k, 32k (normal ou estendido)
Largura de banda 5MHz, 6MHz, 7MHz, 8MHz
Modo de rede NMF
Padrão EN300 744 FFT 2K, 8K
Largura de banda 5MHz, 6MHz, 7MHz, 8MHz
Constelação QPSK, 16QAM, 64QAM
Intervalo de guarda 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Modo de rede NMF
Tipo N, Impedância de 50Ω
Alcance de RF 150~999Mhz, passo a passo de 1hz
Nível de saída ATT -15~+5 dBm, passo de 0,1 dB
MAIS > 43 dB
Nível do ombro >56 dB
Display LCD, teclado e gerenciamento de rede web
Suporte à atualização de software por meio da rede
Demissão (W*L*H) 482 mm × 410 mm × 44 mm
Temperatura 0~45℃(operação),-20~80℃(armazenamento)
Fonte de energia

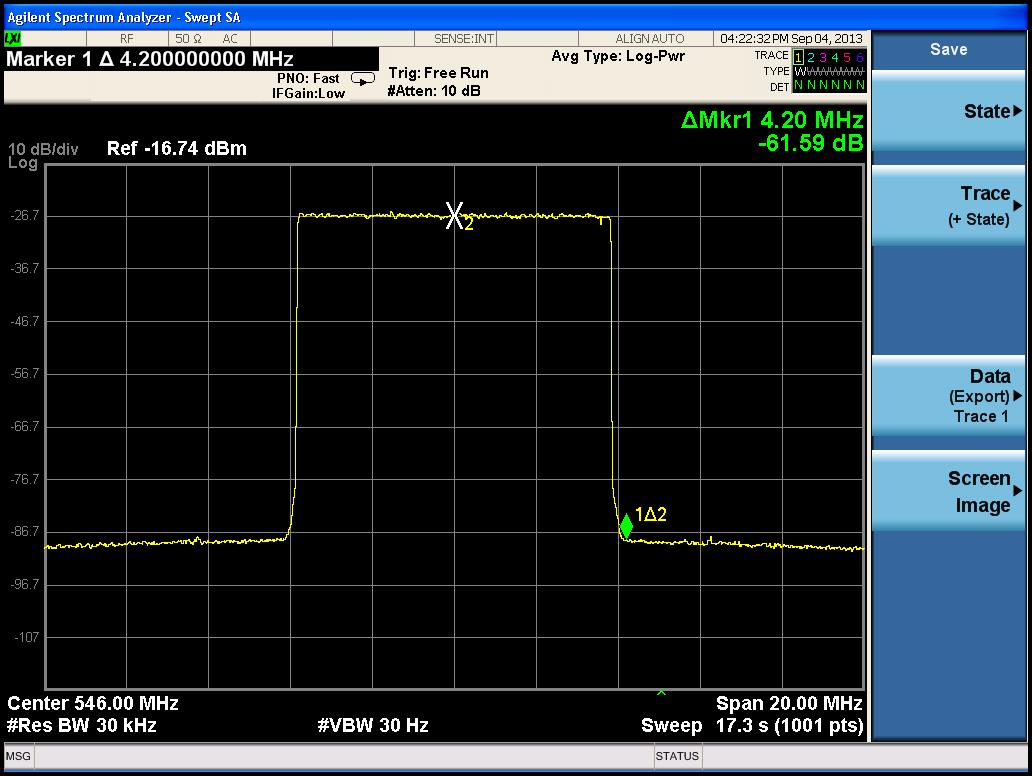

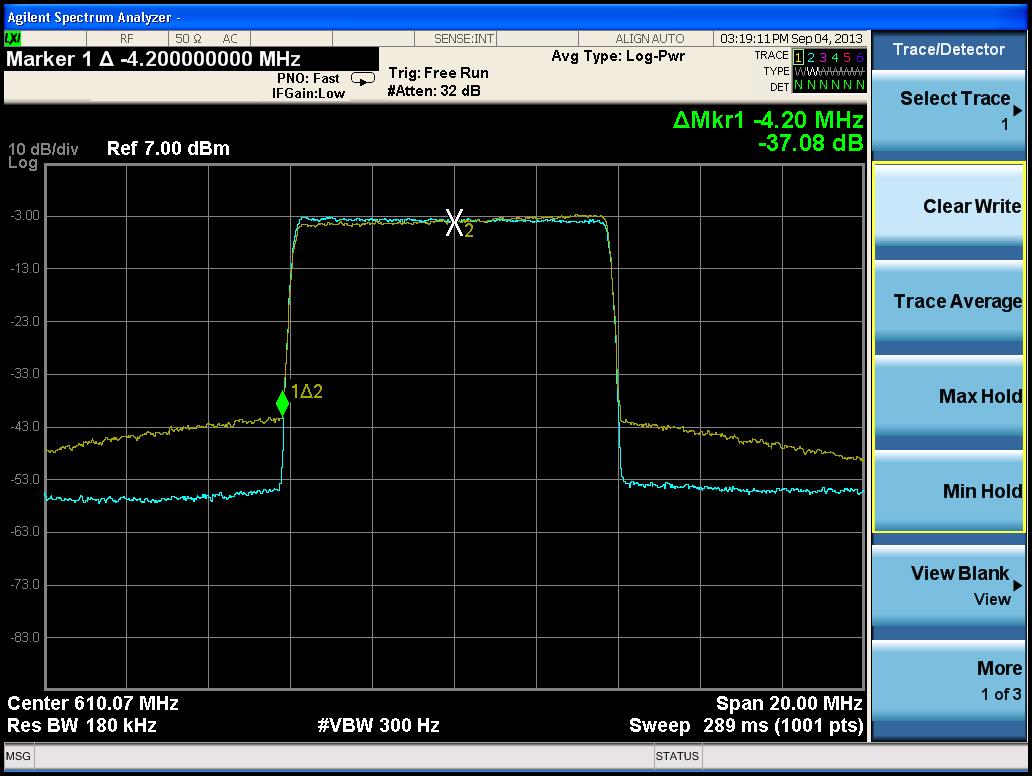

Nível do ombro com DPD habilitado:
CA 220 V±10%,50/60 Hz
