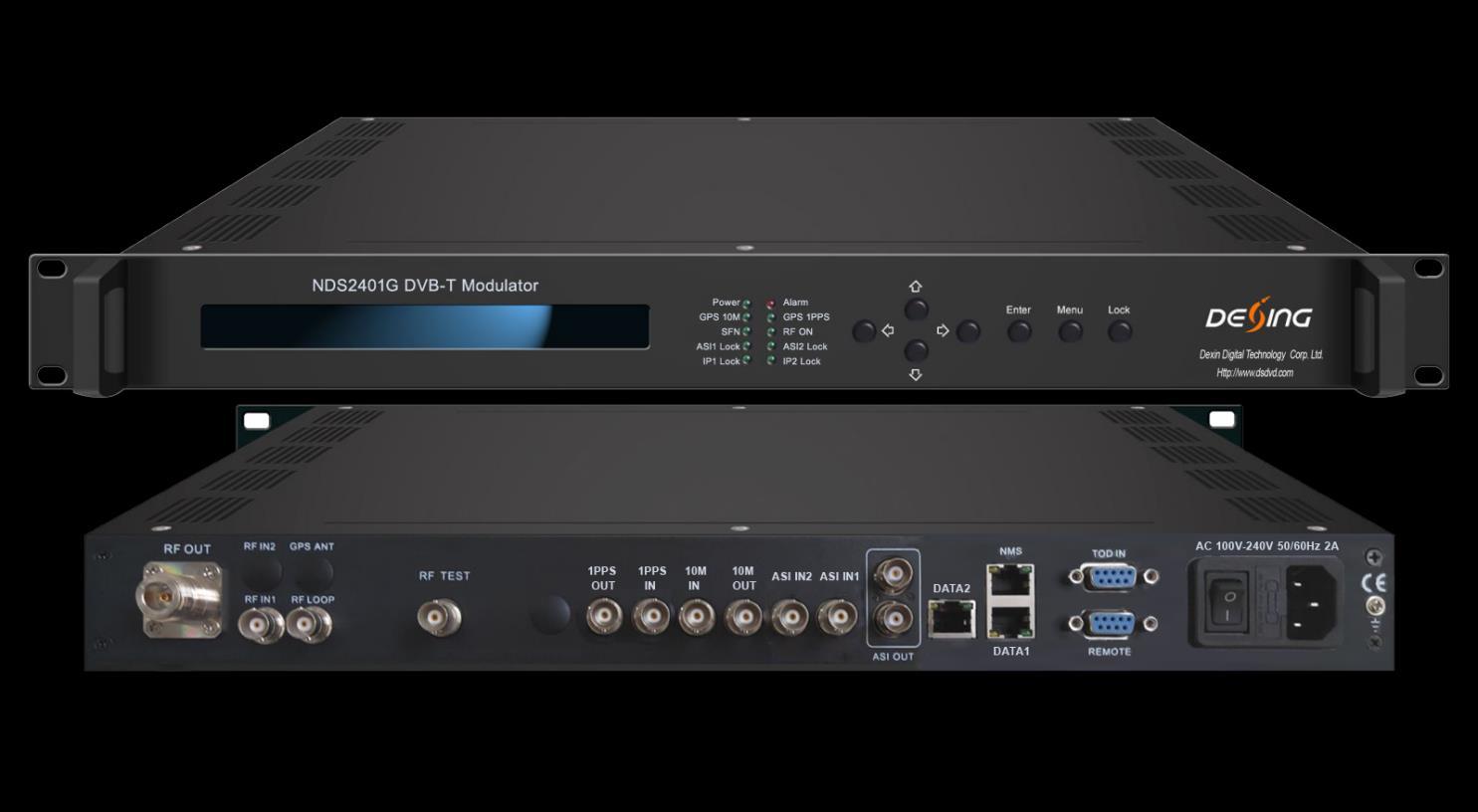

Modulador DVB-T NDS2401G
Describir
El modulador DVB-T NDS2401G es un modulador de alto rendimiento desarrollado de acuerdo con el estándar DVB-T (EN300744). Adopta una estructura de trama avanzada, codificación de canal y tecnología de modulación. Es compatible con MFN (red multifrecuencia) y SFN (red de frecuencia única). Para mejorar el rendimiento de salida del transmisor, este modulador DVB-T puede admitir predistorsión digital no lineal. Además, este dispositivo facilita el control local y remoto con software web.
Características
1. Cumple totalmente con el estándar DVB-T (EN300744)
2. 2 entradas ASI y 2 entradas IP (DATA1 y DATA2) para entrada de respaldo en caliente, 1 entrada RF, reloj de referencia de 10 MHz y 1 PPS en
3. Admite tanto SFN como MFN
4. Modo de transmisión: 2k, 8k
5. Ancho de banda de transmisión 5M, 6M, 7M y 8M
6. Excelente rendimiento en cuanto a ruido de fase y MER, MER ≥42db
7. Admite inversión de espectro
8. Rango de salida de RF: 50~1000 MHz, paso de 1 Hz
9. Admite predistorsión digital no lineal adaptativa (DPD)
10. Oscilador de cristal de temperatura constante, la estabilidad de frecuencia es alta hasta 0,1 ppm.
11. Pantalla LCD frontal de tamaño completo, teclado y gestión web
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Presupuesto
Aporte
Modulación
Entrada ASI de 2 canales y 2 entradas IP, solo se puede seleccionar 1 entrada como fuente, pero los 4 puertos de entrada son de respaldo activo IP con protocolo UDP/RTP, con Multicast/Unicast
IP con función de ajuste de PCR también
Entrada de reloj de referencia GPS de 10 Mhz, puerto BNC
Entrada GPS 1PPS, puerto BNC
1 entrada RF para DPD -25dbm~+5dbm
Estándar EN300 744
Transformación continua
rápida
Ancho de banda
Constelación
2K, 8K
5 millones, 6 millones, 7 millones, 8 millones
QPSK, 16 QAM, 64 QAM
Intervalo de guarda 1/4, 1/8, 1/16, 1/32
Comisión Económica para Europa (CEE) 1/2, 2/3, 3/4, 5/6, 7/8
Interfaz
Rango de RF
Salida RF
Salida ASI
Tipo N, impedancia 50Ω
50 ~ 1000 MHz, paso de 1 Hz
Nivel de salida de RF -15dbm~+5dbm, paso de 0,1db
Desplazamiento del nivel de RF -3dbm~+3dbm, paso de 0,1db
MER ≥ 42 dB
2 puertos ASI de salida para el paso de la señal ASI de entrada, ambas salidas ASI son iguales
DPD no lineal Mejora de ACPR de más de 10 db (normalmente)
Sistema
Pantalla LCD y funcionamiento mediante teclado, gestión web
Actualización de software a través del puerto NMS
General Demisión (An*L*A) 440 mm × 414 mm × 44,5 mm
Peso 4,9 kilos
Temperatura
Fuente de alimentación
Consumo de energía

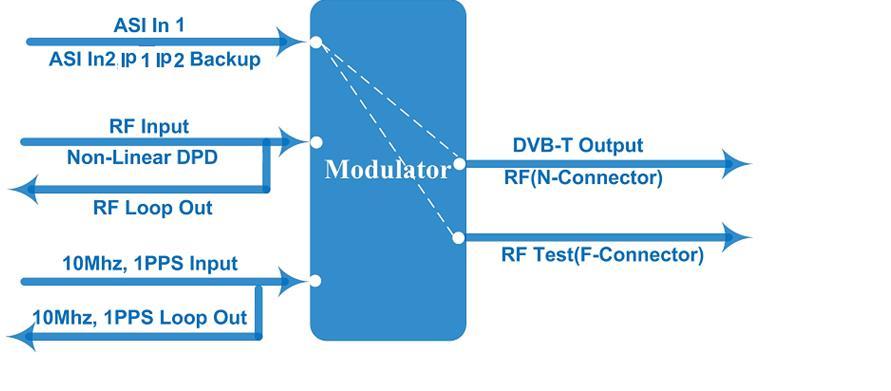

Cuadro de principios
0~45℃(funcionamiento), -20~80℃(almacenamiento)
CA 110 V ± 10 %, 50/60 Hz o CA 220 V ± 10 %, 50/60 Hz
Para ser probado
