Modulador DVB-T de alto desempenho 4 em 1 NDS3348T

Page 1


Modulador DVB-T 4 em 1 NDS3348T

Sua produção está temporariamente interrompida e a data para retomada da produção ainda não foi definida.

Contorno

O NDS3348T é um modulador DVB-T de alto desempenho e custo-efetivo projetado pela Dexin. Ele tem 8 entradas de sintonizador. Após o processo de multiplexação e modulação, ele fornece 4 portadoras DVB-T não adjacentes por meio de uma porta RF. Para atender aos vários requisitos dos clientes, este dispositivo também é equipado com porta de dados para entrada e saída IP sobre UDP e RTP. Seu design de estrutura plugável facilita muito a troca de módulos conforme necessário. Além disso, os quatro CAMs/CIs acompanhados e módulos BISS podem decodificar os programas de entrada de 8 sintonizadores e IP.

O NDS3348T pode ser atualizado e controlado por meio de sistema de rede, o que permite que seja amplamente utilizado em redes de transmissão digital e forneça bons sinais para laboratórios científicos e DVB-T STB.

Características

* 4 Sintonizadores (DVB-C/T/(T)/S/S2/S2X/ISDBT opcional) + 4 Sintonizadores com CAM (DVB-C/T/(T)/S/S2/S2X/ATSC/ISDBT opcional)

* Módulo de demodulação (4*RF/Loop out + 4*CAM + 4*Smartcard)

* Uma CAM pode descriptografar vários programas de Tuners e IP

* Máximo de 128 entradas IP (MPTS/SPTS) sobre protocolo UDP e RTP

* 4 grupos multiplexação +4 grupos modulação DVB-T

Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227

Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227

* 128 entradas IP, 4 saídas IP MPTS (versão 1); Ou: 32 saídas SPTS IP, sem entrada IP ou saída MPTS (versão 2)

* Suporte para descodificação BISS

* Suporta ajuste preciso de PCR, remapeamento de PID, reconstrução e edição de PSI/SI, filtragem de PID A/V

* Gerenciamento NMS baseado na Web

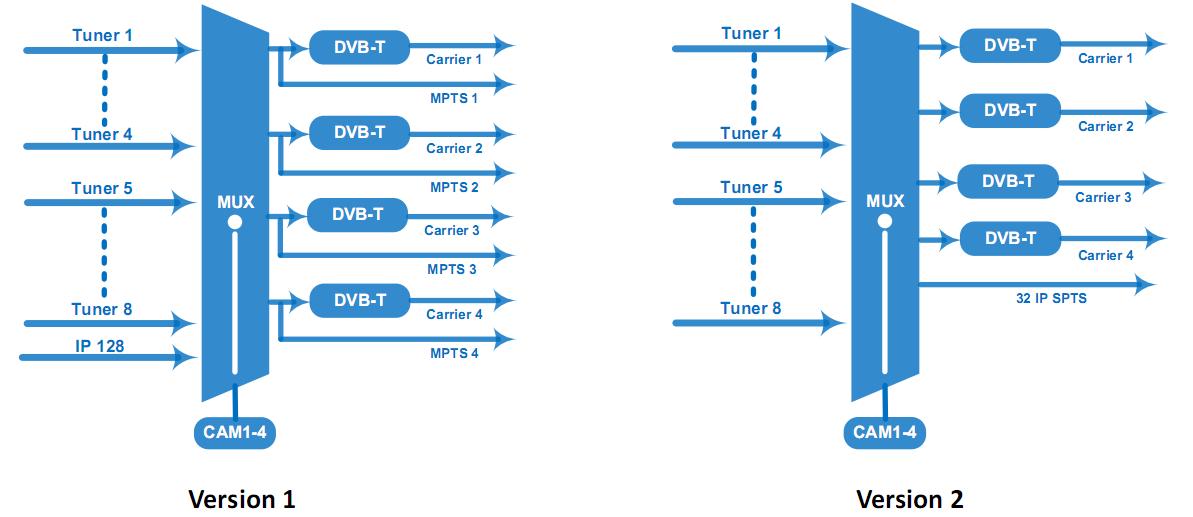

Quadro de Princípios

Especificações

Entrada

Seção do afinador

4 Sintonizadores (DVB-C/T/(T)/S/S2/S2X/ISDBT opcional) + 4 Sintonizadores com CAM (DVB-C/T/(T)/S/S2/S2X/ATSC/ISDBT opcional); 128 entradas IP (SPTS/MPTS) sobre UDP e RTP, RJ45, 1000M/100M, Unicast/Multicast (a entrada IP é somente para a versão 1)

Frequência de entrada 60 ~890 MHz

DVB-C

Sintonizadores multimodo comutáveis (Novo)

TDT/(T)

ISDB-T

Sintonizador

DVB-S/S2

DVB-S

Padrão J.83A, J.83C J.83B

Constelação 16/32/64/128/256 QAM 64/256 QAM

Frequência de entrada 60 ~890 MHz

Largura de banda 6/7/8 meses

Frequência de entrada 60 ~890 MHz

Frequência de entrada 950~150MHz

Taxa de símbolo 0,5~45Msps Intensidade do -65~-25dBm

Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227

sinal

Demodulação

FEC

+8613922702227

1/2, 2/3, 3/4, 5/6, 7/8 QPSK

Frequência de entrada 950~2150MHz

Taxa de símbolo

DVB-S2

DVB-S

QPSK: 1~45 Msps; 8PSK: 0,5~45

Msps

Taxa de código 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

Constelação QPSK, 8PSK

Frequência de entrada 950~2150MHz

Taxa de símbolo 0,5~45Msps

Intensidade do sinal - 65- -25dBm

FEC 1/2, 2/3, 3/4, 5/6, 7/8

Constelação QPSK

Taxa de bits máxima de entrada ≤129 Mbps

Frequência de entrada 950~2150MHz

Taxa de símbolo

Sintonizador

DVB-S/S2/S2X (Novo)

DVB-S2

FEC

QPSK/8PSK/16APSK: 0,5~45 Msps

32APSK: 0,5~40Msps;

QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10

16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

32APSK: 3/4, 4/5, 5/6, 8/9, 9/10

Constelação QPSK, 8PSK, 16APSK, 32APSK

Taxa de bits máxima de entrada ≤129 Mbps

Frequência de entrada 950~2150MHz

QPSK/8PSK/16APSK: 0,5~45 Msps

DVB-S2X

Taxa de símbolo

FEC

8APSK: 0,5~40Msps

32APSK: 0,5~40Msps

QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6,

Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227

ATSC-T

8/9, 9/10, 13/45, 9/20, 11/20

8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10

8APSK: 5/9-E, 26/45-E

16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90

32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9

Constelação QPSK, 8PSK, 8APSK, 16APSK, 32APSK

Taxa de bits

máxima de entrada ≤129 Mbps

Frequência de entrada 54~858MHz

Largura de banda 6M

DesembaralhandoCAM/CI 4 conjuntos

Descodificação

BISS

Multiplexação

Modo 1, Modo E (decodificar programa individual)

Remapeamento máximo de PID

Função

Modulação TDT

256 por canal de entrada

Filtragem PID A/V

Remapeamento PID

Ajuste preciso de PCR

Gerar tabela PSI/SI automaticamente

Padrão EN300744

Modo FFT 2K

Largura de banda 6M, 7M, 8M

Constelação QPSK, 16QAM, 64QAM

Intervalo de guarda 1/4, 1/8, 1/16, 1/32

Taxa de código 1/2, 2/3, 3/4, 5/6, 7/8

MAIS ≥42 dB

Frequência de RF 50~960MHz, passo de 1KHz

Saída RF

Saída combinada de 4 portadoras não adjacentes DVB-T, limitação de largura de banda total de 40M

Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227

Transmitir para fora

Sistema

Em geral

Guia de pedidos

Entrada IP

Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227

Nível de saída de RF -28~ -3 dBm (79~104 dbµV), passo de 0,1 dB

Protocolo UDP e RTP (RJ45, 1000M/100M Unicast/Multicast)

4*MPTS fora Versão 1;

32*SPTS fora Versão 2

Suporte NMS baseado na Web

Atualização de software Ethernet

Dimensão

Temperatura

482 mm × 300 mm × 44,5 mm (L*P*A)

0~45℃(Operação); -20~80℃(Armazenamento)

Poder CA 100 V ± 1050/60 Hz; CA 220 V ± 10%, 50/60 Hz

Versão 1

128 entradas SPTS/MPTS N / D

Saída IP 4 saídas MPTS

Sobre nós

Versão 2

32 saídas SPTS

A FMUSER é uma empresa especializada em sistemas de transmissão de televisão e transmissão e integração de sistemas de IPTV de hotéis. A empresa foi fundada em 2009 e atendeu mais de 180 países em todo o mundo. Mais de 20.000 estações de televisão, estações de rádio e clientes de hotéis de diferentes.
