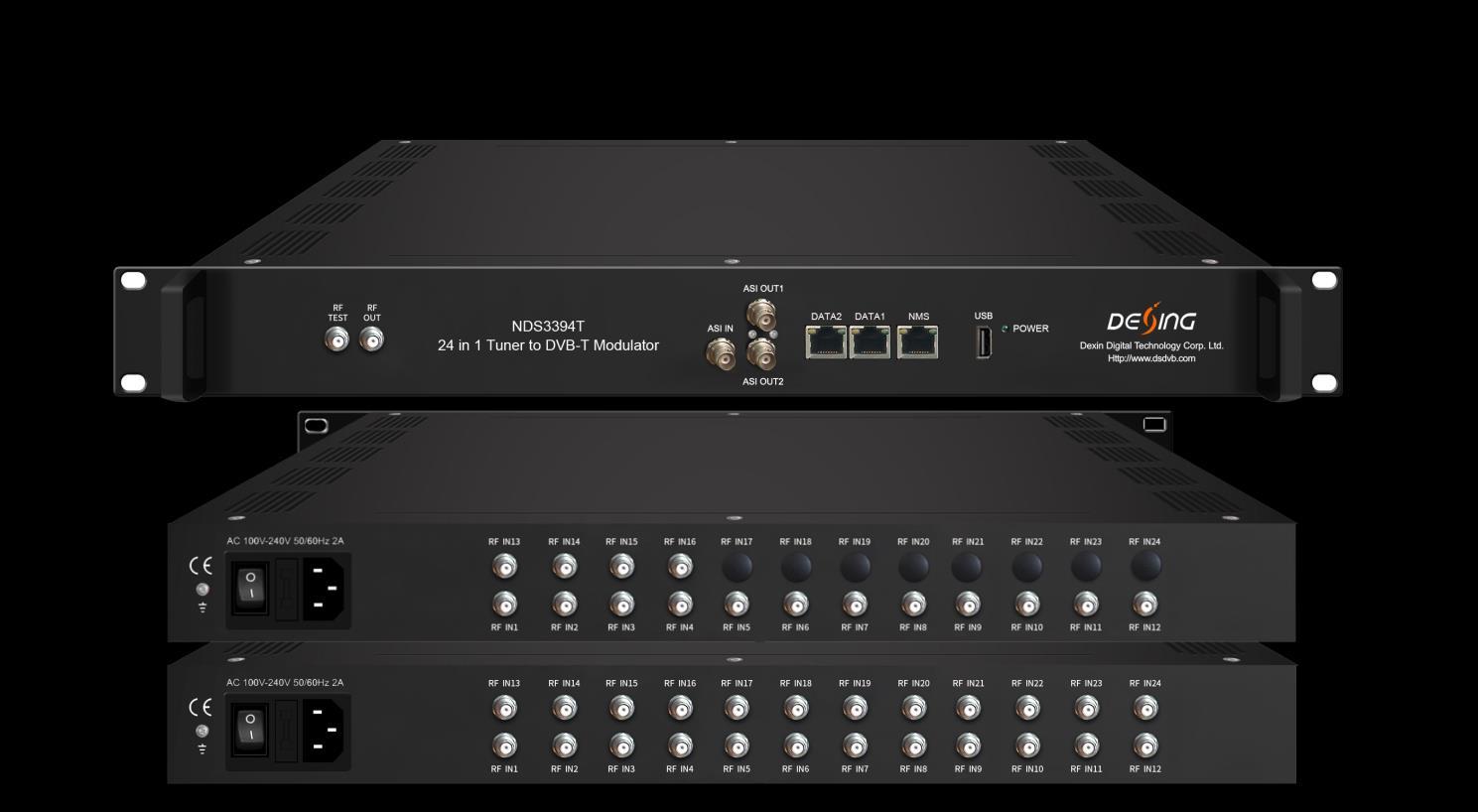

Sintonizador NDS3394T 16 en 1 24 en 1 para modulador DVB-T
Describir
El NDS3394T es un modulador DVB-T de alto rendimiento y rentable diseñado por Dexin. Admite 24 o 16 entradas de sintonizadores FTA, un máximo de 256 entradas IP a través de GE1 y GE2 y una entrada TS para re-mux a través de 1 puerto ASI. Después de la multiplexación y la modulación DVB-T, ofrece 8 salidas de portadoras no adyacentes y 8 salidas IP (MPTS) como espejo de las portadoras a través de GE1. El NDS3394T también se caracteriza por su alto nivel de integración, alto rendimiento y bajo costo. Admite fuente de alimentación dual (opcional). Esto lo hace muy adaptable a los sistemas de transmisión de nueva generación.
Características principales
* 24 (o 16) entradas de sintonizador FTA DVB-S/-S2/-S2X + 1 entrada ASI + 256 entradas IP sobre protocolo UDP y RTP, y entrada y reproducción de archivos TS a través del disco USB (FAT 32)
* 8*Salidas RF DVB-T
* Salida de 8 IP (MPTS) sobre UDP y RTP/RTSP, como espejo de portadoras
* Admite descodificación BISS de 8 grupos (solo para NDS3394T versión B) + multiplexación de 8 grupos + modulación DVB-T de 8 grupos
* Admite ajuste de PCR preciso, edición e inserción de PSI/SI y filtrado PID A/V.
* Soporte de gestión web, actualizaciones vía web
* Fuente de alimentación redundante (opcional)

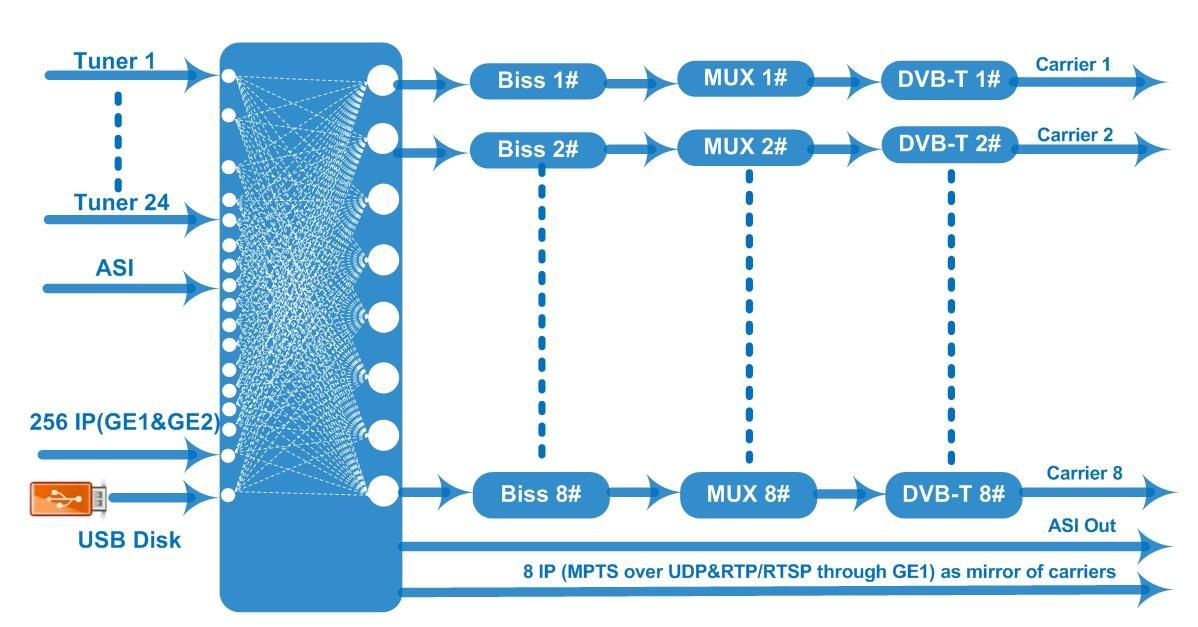

Principio de funcionamiento
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto:
Presupuesto
Entrada de sintonizador
DVB-S/-S2/-S2X FTA de 24 o 16 canales
Entrada de 256 IP (GE1 y GE2) a través del protocolo UDP y RTP
1 entrada ASI, interfaz BNC
Entrada y reproducción de archivos TS a través del disco USB (FAT 32)
Frecuencia En 950 ~ 2150 MHz
Velocidad de símbolos 0,5 ~ 45 Msps
Intensidad de la señal - 65 ~ -25 dBm
DVB-S
Aporte
Sintonizadores
DVB-S2
Comisión
Económica para Europa (CEE)
1/2, 2/3, 3/4, 5/6, 7/8
Constelación QPSK
Tasa de bits de entrada máxima ≤120 Mbps
Frecuencia En 950 ~ 2150 MHz
Velocidad de símbolos
Comisión
Económica para Europa (CEE)
QPSK/8PSK/16APSK: 0,5~45 Msps
32APSK: 0,5 ~ 40 Msps;
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Constelación QPSK, 8PSK, 16APSK, 32APSK
Tasa de bits de entrada máxima ≤120 Mbps
Frecuencia En 950-2150 MHz
Velocidad de símbolos
DVB-S2X
Comisión
Económica para Europa (CEE)
QPSK/8PSK/16APSK: 0,5~45 Msps
8APSK/32APSK: 0,5~40 Msps
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2 L, 8/15 L, 5/9 L, 26/45, 3/ 5, 3/5 litros, 28/45, 23/36, 2/3 litros, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9
Constelación QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Tasa de bits de entrada máxima ≤120 Mbps
Reasignación
máxima de PID
Multiplexación
Función
Modulación
256 salidas por canal
Reasignación de PID (automática o manual)
Filtrado PID A/V (no para NDS3394T versión B)
Ajuste preciso de PCR
Generar tabla PSI/SI automáticamente
Estándar EN300 744
Transformación continua rápida 2K, 4K y 8K
Ancho de banda 6 millones, 7 millones, 8 millones
Constelación QPSK, 16 QAM, 64 QAM
Intervalo de guarda 1/4, 1/8, 1/16, 1/32
Comisión Económica para Europa (CEE) 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥42 dB
Salida RF
8 salidas de portadora no adyacente
Frecuencia de RF 50 ~ 960 MHz
Nivel de salida de RF -20~+10dBm, paso de 0,1dB
8 salidas RF DVB-T (interfaz tipo F)
Transmitir
Salida de 8 IP (MPTS) sobre UDP y RTP/RTSP (solo GE1), como espejo de portadoras
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Sistema
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
2 salidas ASI, una como espejo
Gestión de red (WEB)
Idioma chino e inglés
Actualización del software de Ethernet
Dimensiones (Ancho x Profundidad x Alto)
General
482 mm × 230 mm × 44 mm
Temperatura 0~45℃(Funcionamiento); -20~80℃(Almacenamiento)
Fuerza CA 100 V ± 1050/60 Hz; CA 220 V ± 10 %, 50/60 Hz
