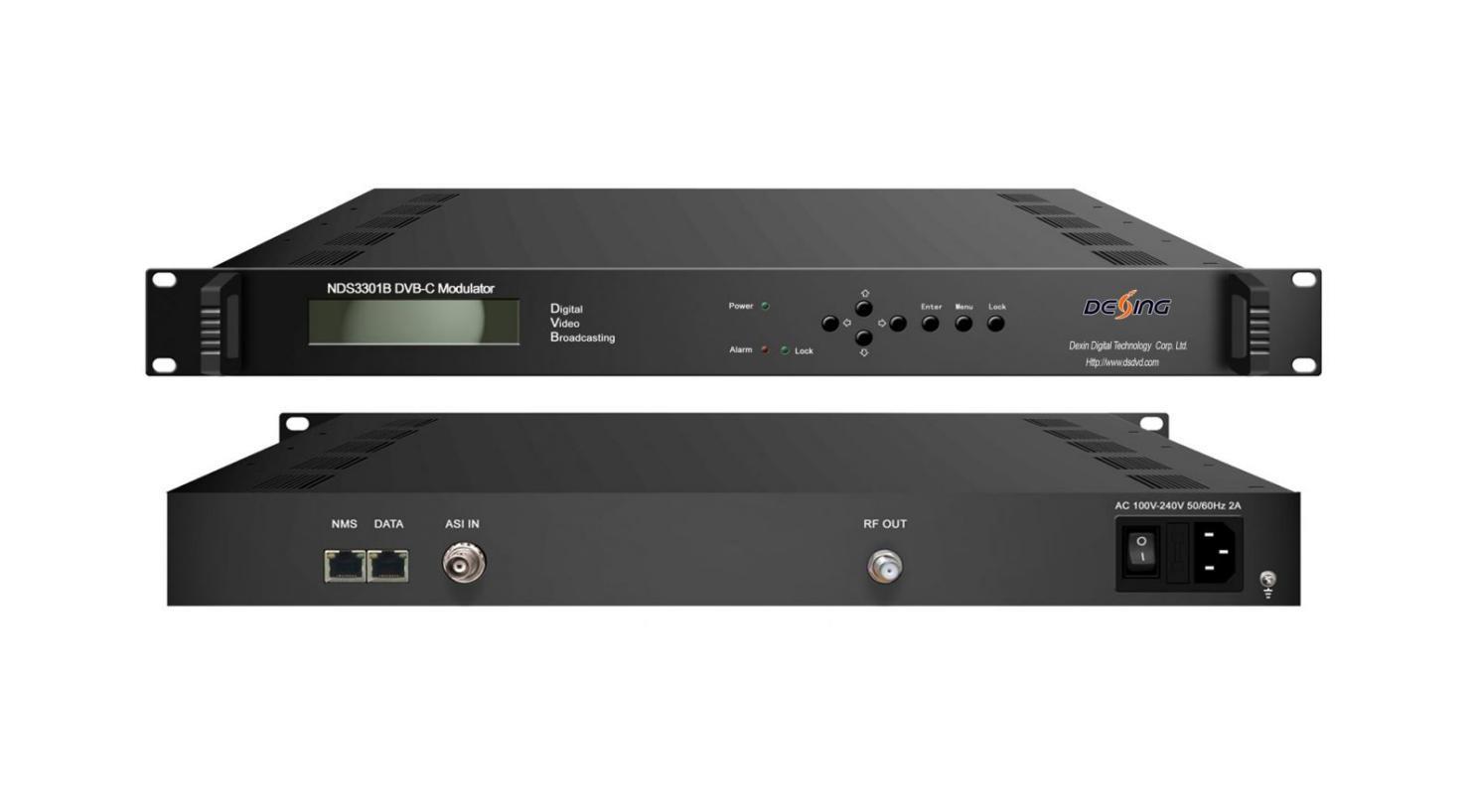

Modulador QAM NDS3301B
Describir
El modulador DEXIN NDS3301B DVB-C (QAM) es un modulador de alto rendimiento desarrollado según el estándar DVB-C (EN300429), que es el estándar de telecomunicaciones por satélite de banda ancha europea. Esta unidad proporciona una capacidad de recepción más potente para recibir TS procedentes de codificadores, multiplexores, pasarelas DVB, codificadores, etc. El contenido de salida transportado por RF se puede alternar entre entrada ASI o entrada IP. Simultáneamente, el modulador dispone el TS con codificación RS, entrelazado por convolución y modulación QAM. En el ámbito de campo, se puede utilizar para radiodifusión, servicios interactivos, recopilación de noticias y otras aplicaciones de satélite de banda ancha.

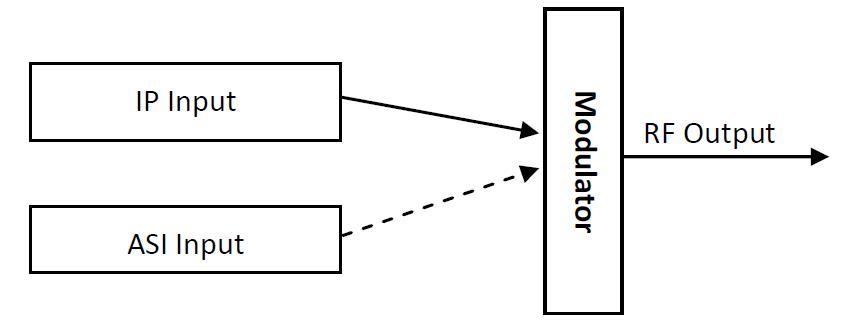

Cuadro de principios
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Características
* Cumple totalmente con las normas EN300 429/ITU-T J.83A/B/C (DVB-C), GB/T170
* Rango de ajuste de velocidad de símbolo: 5,0 Msps ~ 7,0 Msps
* Cinco modos de constelación: 16QAM, 32QAM, 64QAM, 128QAM y 256QAM
* 1*entrada ASI y 1*entrada IP, la unidad elige una entrada para modular y emitir a través de RF
* Enorme memoria intermedia para el flujo de código en ráfaga
* Eliminación inteligente de paquetes nulos, llenado automático de TS y ajuste preciso de PCR
* Inserción de NIT
* Admite filtrado PID, reasignación y actualización PSI/SI de forma sincrónica.
* Monitoreo efectivo de la tasa de bits en tiempo real
* Rango de frecuencia de salida de RF: 30 MHz ~ 960 MHz, paso de 1 kHz Operación con LCD y teclado, y operación web NMS
Presupuesto
Aporte
Modulación
Entrada ASI de 1 canal, interfaz BNC, 75 Ω
Entrada IP de 1 canal (MPTS/SPTS) sobre UDP (unidifusión/multidifusión)
(puerto de 100 M)
Canal QAM 1
Estándar EN300 429/ITU-T J.83A/B/C, GB/T170
Tasa de símbolos 5,0 ~ 7,0 Msps, incrementos de 1 ksps
Constelación 16/32/64/128/256 AMQ
Comisión Económica para Europa (CEE) RS (204, 188)
Conector
Salida RF
Rango de RF
Sistema
Tipo F, impedancia de 75 Ω
30~960 MHz, paso a paso de 1 kHz
Atenuación de salida -30dBm~0dBm, incrementos de 0,5dB
Funcionamiento con LCD/teclado y compatibilidad con web NMS
Actualización del software de Ethernet
General Dimensiones (Ancho x Profundidad x Alto)
482 mm × 300 mm × 44 mm
Peso 2,3 kilos
Temperatura
Fuerza
0~45℃(Funcionamiento); -20~80℃(Almacenamiento)
CA 110 V ± 10 %, 50/60 Hz o CA 220 V ± 10 %, 50/60 Hz
Consumo 22W
