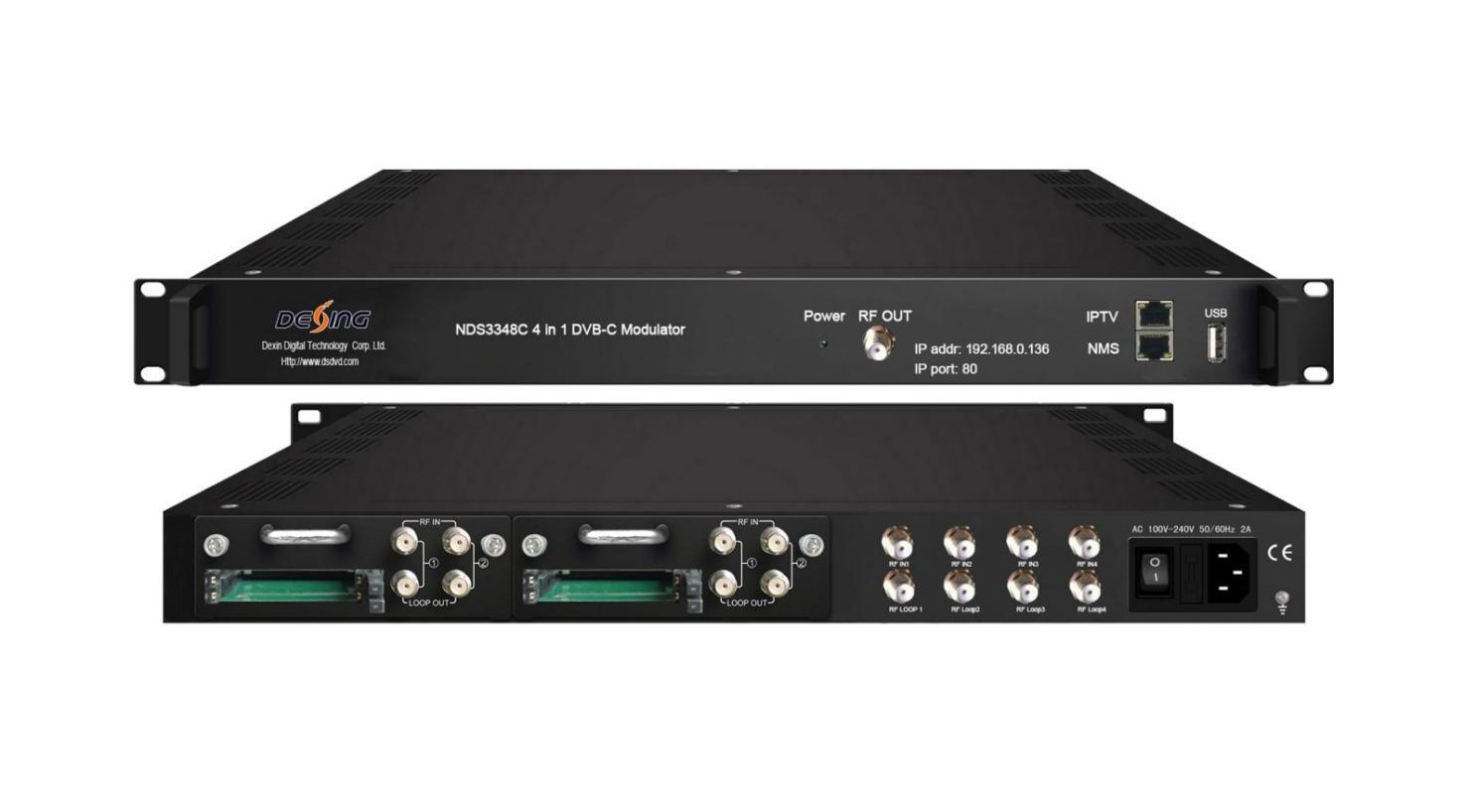

Modulador DVB-C de alto rendimiento 4 en 1 NDS3348C

Modulador DVB-C 4 en 1 NDS3348C

Su producción está detenida temporalmente y aún no se ha fijado la fecha para reanudarla.

Describir

El NDS3348C es un modulador DVB-C de alto rendimiento y rentable diseñado por Dexin. Tiene 8 entradas de sintonizador, luego del proceso de multiplexación, codificación y modulación, brinda una salida de 4 portadoras DVB-C no adyacentes. Para satisfacer los diversos requisitos de los clientes, este dispositivo también está equipado con 128 entradas IP y 4 salidas MPTS sobre UDP y RTP. Su diseño de estructura enchufable facilita enormemente el cambio de módulos según sea necesario. Además, los cuatro CAM/CI acompañados y los módulos BISS pueden decodificar la entrada de programas desde 8 entradas de sintonizador e IP.

El NDS3348C se puede actualizar y controlar a través del sistema de red, lo que le permite ser ampliamente utilizado en la configuración de redes de transmisión digital y muy adaptable al sistema de transmisión CATV de nueva generación.

Características

* 4 sintonizadores (DVB-C/T/(T)/S/S2/S2X/ISDBT opcional) + 4 sintonizadores con CAM (DVB-C/T/(T)/S/S2/S2X/ATSC/ISDBT opcional)

* Módulo de demodulación (4*RF/salida de bucle + 4*CAM + 4*tarjeta inteligente)

* Una CAM puede descifrar múltiples programas de sintonizadores e IP

* entrada máxima de 128 IP (MPTS/SPTS) a través del protocolo UDP y RTP

Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227

* 4 grupos de multiplexación + 4 grupos de codificación + 4 grupos de modulación DVB-C

* Salida de 4 IP (MPTS) sobre protocolo UDP y RTP

* Funciones de demodulación y multiplexación integradas

* Admite descodificación BISS

* Admite ajuste preciso de PCR, reasignación de PID, reconstrucción y edición de PSI/SI y filtrado de PID A/V

* Gestión de NMS basada en web

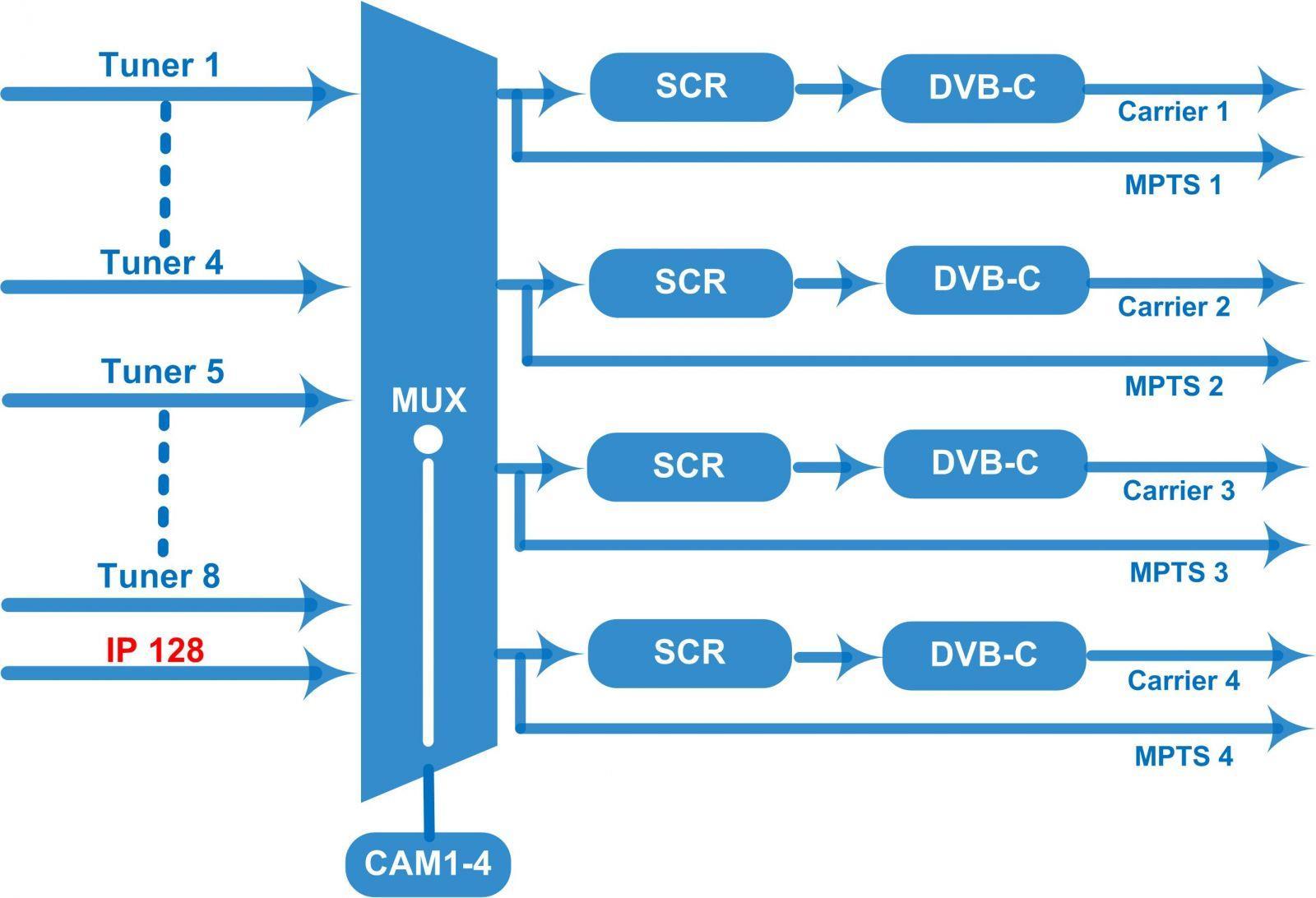

Cuadro de principios

Presupuesto

Aporte

Sección del sintonizador

4 sintonizadores (DVB-C/T/(T)/S/S2/S2X/ISDBT opcional) + 4 sintonizadores con CAM (DVB-C/T/(T)/S/S2/S2X/ATSC/ISDBT opcional)

Entrada de 128 IP (SPTS/MPTS) a través de UDP y RTP, RJ45, 1000M/100M, unidifusión/multidifusión

Sintonizadores multimodo conmutables (Nuevo)

DVB-C

DVB-T/(T)

Frecuencia de entrada 60 ~ 890 MHz

Estándar J.83A, J.83C J.83B

Constelación 16/32/64/128/256 AMQ 64/256 AMQ

Frecuencia de 60 ~ 890 MHz

Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227

entrada

Ancho de banda 6/7/8 meses

Versión 1

ISDB-T

DVB-S

DVB-S2

DVB-S

Versión 2 (Nuevo)

DVB-S2

Frecuencia de entrada 60 ~ 890 MHz

Frecuencia de entrada 950-2150 MHz

Velocidad de símbolos 0,5 ~ 45 Msps

Intensidad de la señal -65 ~ -25 dBm

Comisión Económica para Europa (CEE) 1/2, 2/3, 3/4, 5/6, 7/8 QPSK

Frecuencia de entrada 950 ~2150 MHz

Velocidad de símbolos QPSK: 1~45 Msps; 8PSK: 0,5~45 Msps

Comisión Económica para Europa (CEE) 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

Constelación QPSK, 8PSK

Frecuencia de entrada 950 ~2150 MHz

Velocidad de símbolos 0,5 ~ 45 Msps

Intensidad de la señal - 65- -25dBm

Comisión Económica para Europa (CEE) 1/2, 2/3, 3/4, 5/6, 7/8

Constelación QPSK

Tasa de bits de entrada máxima ≤129Mbps

Frecuencia de entrada 950 ~2150 MHz

Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227

ATSC-T

Velocidad de símbolos

QPSK/8PSK/16APSK: 0,5 ~ 45 Msps

32APSK: 0,5 ~ 40 Msps;

QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

Comisión Económica para Europa (CEE)

Constelación

8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10

16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

32APSK: 3/4, 4/5, 5/6, 8/9, 9/10

QPSK, 8PSK, 16APSK, 32APSK

Tasa de bits de entrada máxima ≤129 Mbps

Frecuencia de entrada 950 ~2150 MHz

Velocidad de símbolos

Comisión Económica para Europa (CEE)

QPSK/8PSK/16APSK: 0,5 ~ 45 Msps

8APSK/32APSK: 0,5~40 Msps

QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20

8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10

8APSK: 5/9-L, 26/45-L

16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2 L, 8/15 L, 5/9 L, 26/45, 3/5, 3/5 L, 28/45, 23/36, 2/3 L, 25/36, 13/18, 7/9, 77/90

32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 15/11, 7/9

Constelación

QPSK, 8PSK, 8APSK, 16APSK, 32APSK

Tasa de bits de entrada máxima ≤129 Mbps

Frecuencia de 54 ~ 858 MHz

DVB-S2X

Contacto: Tomleequan Correo electrónico:

entrada

Ancho de banda 6M

Constelación 8VSB

Descifrando CAM/CI 4 juegos

Descifrado de BISS

Modo 1, Modo E (descodificar programas individuales)

Reasignación máxima de PID

Multiplexación

Función

Pelea

256 por canal de entrada

Filtrado PID A/V

Reasignación de PID

Ajuste preciso de PCR

Generar tabla PSI/SI automáticamente

CA de cifrado simultáneo máximo 4

Estándar ETR289, ETSI 101 197, ETSI 103 197

Conexión Conexión local/remota

Estándar J.83A (DVB-C), J.83B, MER ≥43dB

Frecuencia de RF 50~960 MHz, paso de 1 KHz

Nivel de salida de RF -25~-1dbm (83~107 dbµV), paso de 0,1db

Velocidad de símbolos 5.000~7.000Msps ajustable

Modulación DVB-C

Salida RF

Salida combinada de 4*portadoras DVB-C no adyacentes, limitación de ancho de banda total de 40 M

Constelación J.83A J.83B

16/32/64/128/256QAM 64/256 AMQ

Ancho de banda 8 millones 6M

Transmitir 4*MPTS sobre UDP y salida RTP (RJ45, 1000M/100M Unicast/Multicast)

Sistema

General

Soporte NMS basado en la web

Actualización del software de Ethernet

Dimensión 482 mm × 300 mm × 44,5 mm (ancho × profundidad × alto)

Temperatura 0~45℃(Funcionamiento); -20~80℃(Almacenamiento)

Fuerza CA 100 V ± 1050/60 Hz; CA 220 V ± 10 %, 50/60 Hz
