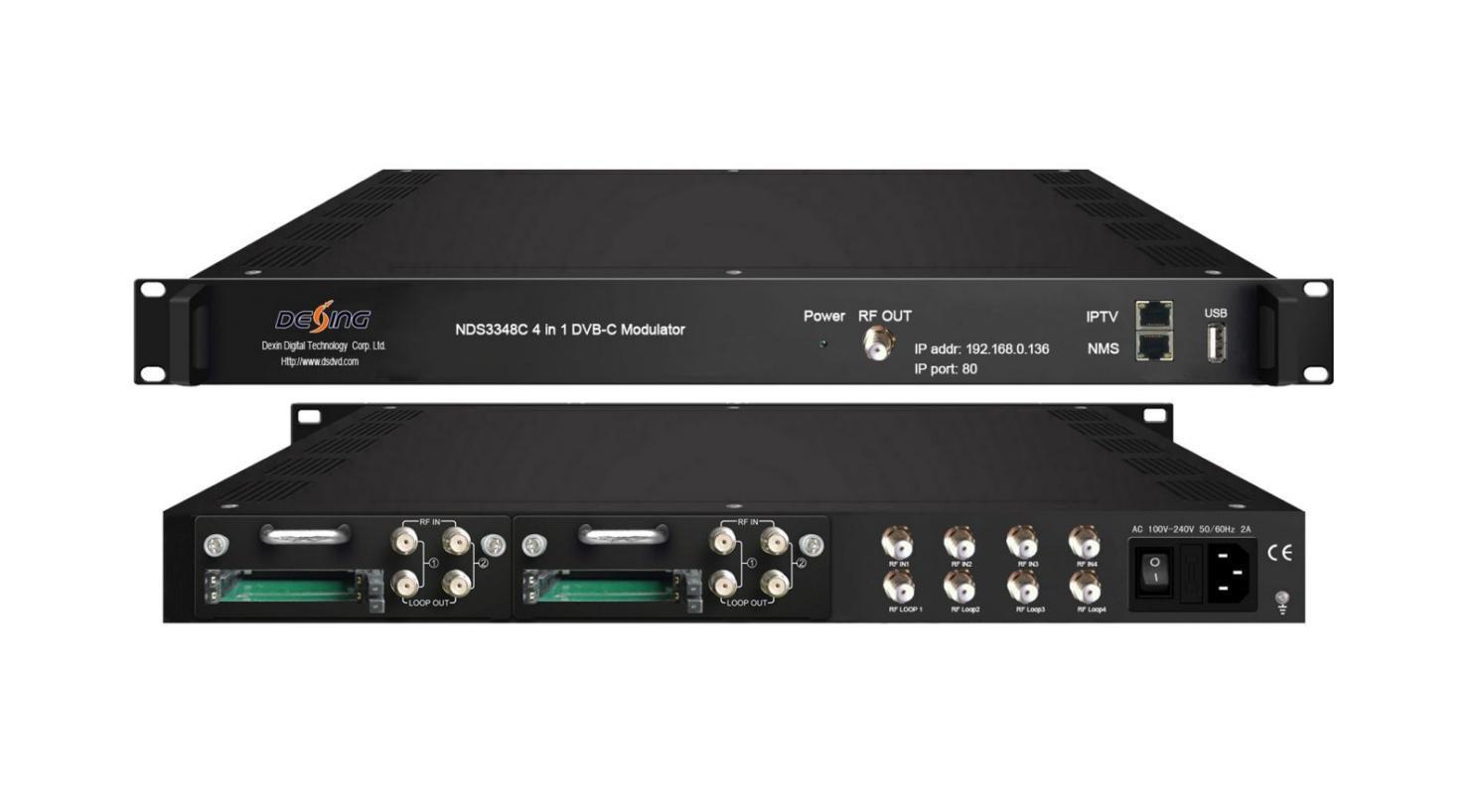

Modulador DVB-C 4 em 1 NDS3348C
Sua produção está temporariamente interrompida e a data para retomada da produção ainda não foi definida.
Contorno
O NDS3348C é um modulador DVB-C de alto desempenho e custo-efetivo projetado pela Dexin. Ele tem 8 entradas de sintonizador, após o processo de multiplexação, embaralhamento e modulação, então ele fornece 4 saídas de portadoras DVB-C não adjacentes. Para atender aos vários requisitos dos clientes, este dispositivo também é equipado com 128 entradas IP e 4 saídas MPTS sobre UDP e RTP. Seu design de estrutura plugável facilita muito a troca de módulos conforme necessário. Além disso, os quatro CAMs/CIs acompanhados e módulos BISS podem decodificar a entrada de programas de 8 entradas de sintonizador e IP.
O NDS3348C pode ser atualizado e controlado por meio de um sistema de rede, o que permite que ele seja amplamente utilizado na configuração de redes de transmissão digital e muito adaptável ao sistema de transmissão CATV de nova geração.
Características
* 4 Sintonizadores (DVB-C/T/(T)/S/S2/S2X/ISDBT opcional) + 4 Sintonizadores com CAM (DVB-C/T/(T)/S/S2/S2X/ATSC/ISDBT opcional)
* Módulo de demodulação (4*RF/Loop out + 4*CAM + 4*Smartcard)
* Uma CAM pode descriptografar vários programas de Tuners e IP
* máximo de 128 entradas IP (MPTS/SPTS) sobre protocolo UDP e RTP
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
* 4 grupos multiplexação + 4 grupos embaralhamento + 4 grupos modulação DVB-C
* 4 saídas IP (MPTS) sobre protocolo UDP e RTP
* Funções integradas de demodulação e multiplexação
* Suporte para descodificação BISS
* Suporta ajuste preciso de PCR, remapeamento de PID, reconstrução e edição de PSI/SI, filtragem de PID A/V
* Gerenciamento NMS baseado na Web
Quadro de Princípios
Especificações
Entrada
Seção do afinador
4 Sintonizadores (DVB-C/T/(T)/S/S2/S2X/ISDBT opcional) + 4 Sintonizadores com CAM (DVB-C/T/(T)/S/S2/S2X/ATSC/ISDBT opcional)
128 entradas IP (SPTS/MPTS) sobre UDP e RTP, RJ45, 1000M/100M, Unicast/Multicast
Sintonizadores multimodo comutáveis (Novo) DVB-C
Frequência de entrada 60~890 MHz
Padrão J.83A, J.83C J.83B
Constelação 16/32/64/128/256 QAM 64/256 QAM
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Frequência de entrada 60~890 MHz
Versão 1
TDT/(T)
ISDB-T
DVB-S
DVB-S2
DVB-S
DVB-S2
Largura de banda 6/7/8 meses
Frequência de entrada 60~890 MHz
Frequência de entrada 950-2150MHz
Taxa de símbolo 0,5~45Msps
Intensidade do sinal -65~-25dBm
FEC 1/2, 2/3, 3/4, 5/6, 7/8
QPSK
Frequência de entrada 950 ~2150MHz
Taxa de símbolo
QPSK: 1~45 Msps; 8PSK: 0,5~45 Msps
FEC 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Constelação QPSK, 8PSK
Frequência de entrada 950 ~2150MHz
Taxa de símbolo 0,5~45Msps
Intensidade do sinal - 65- -25dBm
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Constelação QPSK
Taxa de bits máxima de entrada ≤129 Mbps
Frequência de entrada 950 ~2150MHz
Taxa de símbolo
FEC
QPSK/8PSK/16APSK: 0,5~45 Msps
32APSK: 0,5~40Msps;
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6,
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Versão 2 (Novo)
DVB-S2X
Constelação
8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
QPSK, 8PSK, 16APSK, 32APSK
Taxa de bits máxima de entrada ≤129 Mbps
Frequência de entrada 950 ~2150MHz
Taxa de símbolo
ATSC-T
FEC
Constelação
QPSK/8PSK/16APSK: 0,5~45 Msps
8APSK/32APSK: 0,5~40Msps
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK: 5/9-E, 26/45-E 16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Taxa de bits máxima de entrada ≤129 Mbps
Frequência de entrada 54~858MHz
Largura de banda 6M
Constelação 8VSB
DesembaralhandoCAM/CI 4 conjuntos
Descodificação Modo 1, Modo E (decodificar programa individual)
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
BISS
Multiplexação
Lutando
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Remapeamento máximo de PID
256 por canal de entrada
Filtragem PID A/V
Remapeamento PID
Função
Ajuste preciso de PCR
Gerar tabela PSI/SI automaticamente
CA máximo de simulcrypt 4
Padrão ETR289, ETSI 101 197, ETSI 103 197
Conexão Conexão local/remota
Padrão J.83A (DVB-C), J.83B, MAIS ≥43dB
Frequência de RF 50~960MHz, passo de 1KHz
Nível de saída de RF -25~ -1dbm(83~107 dbµV), passo de 0,1db
Taxa de símbolo 5.000~7.000Msps ajustável
Modulação DVB-C
Saída RF
Saída combinada de 4 portadoras não adjacentes DVB-C, limitação de largura de banda total de 40M
Constelação J.83A J.83B 16/32/64/128/256QAM 64/256 QAM Largura de banda 8M 6M
Transmitir para fora 4*MPTS sobre UDP e RTP (RJ45, 1000M/100M Unicast/Multicast)
Sistema
Em geral
suporte NMS baseado na web
Atualização de software Ethernet
Dimensão 482 mm × 300 mm × 44,5 mm (L*P*A)
Temperatura 0~45℃(Operação); -20~80℃(Armazenamento)
Poder CA 100 V ± 1050/60 Hz; CA 220 V ± 10%, 50/60 Hz
