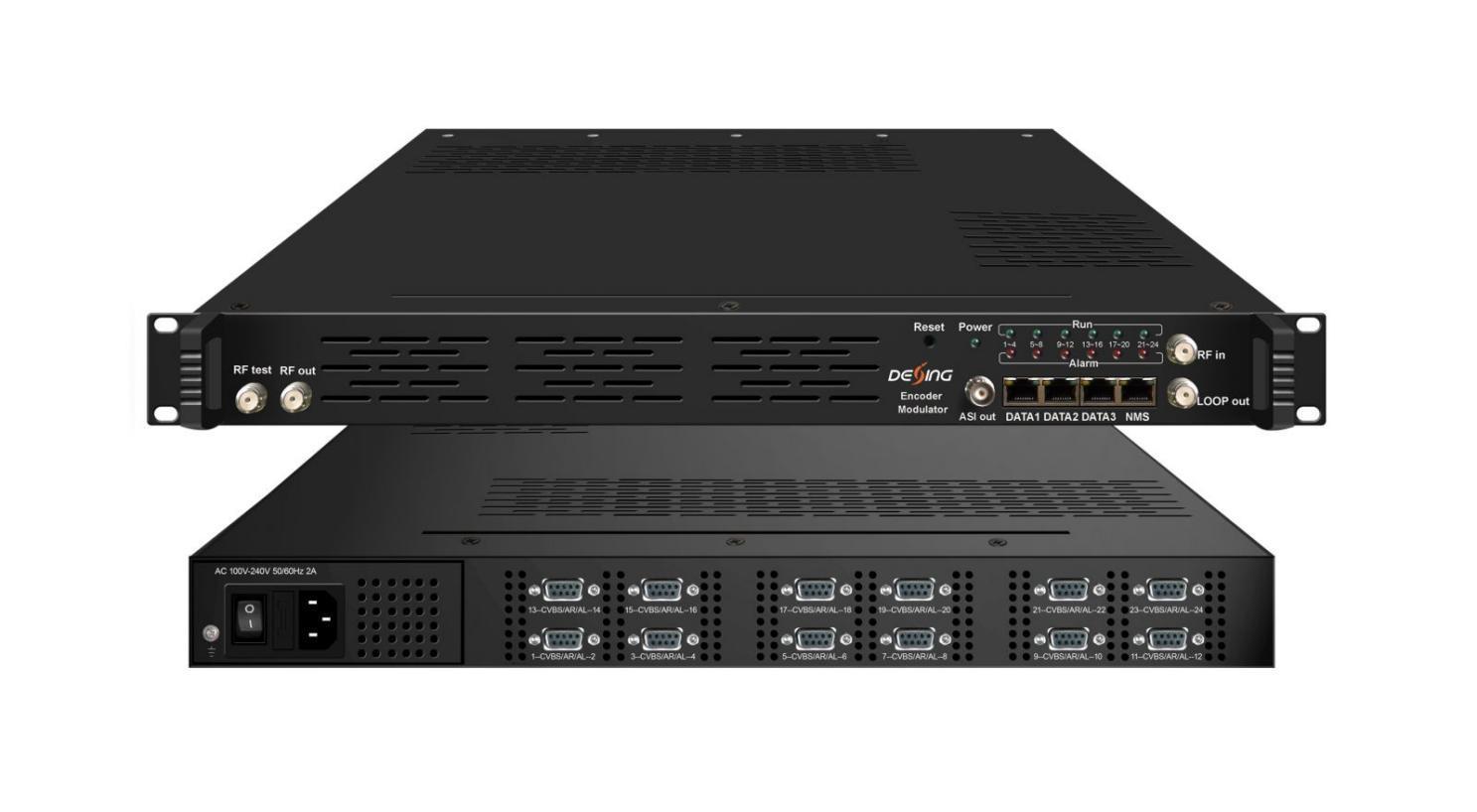

Modulador codificador NDS3544HA
Descripción general del producto
El codificador modulador SD NDS3544HA es un dispositivo profesional de alta integración que incluye codificación, multiplexación, codificación y modulación. Admite 24 entradas CVBS con codificación de video MPEG-2 y codificación de audio MPEG-1 Layer 2, DD AC3 (2.0) y una entrada de sintonizador DVB-C (ATSC opcional) y una entrada IP máxima de 512 a través del puerto Data1 (GE). También admite salida RF DVB-C con 16 portadoras no adyacentes o salida RF DVB-T/ATSC con 8 portadoras no adyacentes o salida RF ISDB-T con 6 portadoras no adyacentes y admite 16/8/6 MPTS como espejo de 16/8/6 portadoras a través del puerto de salida Data2 (GE). Este dispositivo de función completa lo hace ideal para sistemas de cabecera CATV
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
pequeños y es una opción inteligente para sistemas de TV de hoteles, sistemas de entretenimiento en bares deportivos, hospitales, apartamentos...
Características principales
* 24 entradas CVBS con codificación MPEG-2
* 1 entrada de sintonizador DVB-C (ATSC opcional) para re-mux
* Cada canal de salida de portadora procesa un máximo de 32 IP desde el puerto de entrada DATA1 (protocolo UDP y RTP)
* Admite codificación de audio MPEG-1 Layer 2, DD AC3 (2.0)
* Admite subtítulos (CC)
* Admite multiplexación/codificación/modulación DVB-C de 16 grupos
* Admite multiplexación de 8 grupos/modulación DVB-T/ATSC Opcional
* Admite multiplexación de 6 grupos/modulación ISDB-T Opcional
* Admite salida IP 16 MPTS (solo puerto DATA2) a través de UDP, RTP/RTSP
* Admite salida IP de 8 MPTS (solo puerto DATA2) a través de UDP, RTP/RTSP Salida RF DVB-T/ATSC
* Admite salida IP de 6 MPTS (solo puerto DATA2) a través de UDP, RTP/RTSP Salida RF ISDB-T
* 1 salida ASI como espejo de una de las portadoras de salida RF Opcional
* Admite inserción de logotipo, subtítulos y códigos QR
* Admite reasignación de PID, ajuste preciso de PCR, edición e inserción de PSI y SI
* Control mediante gestión web y actualizaciones fáciles vía web
* El menor costo por canal, precio innovador

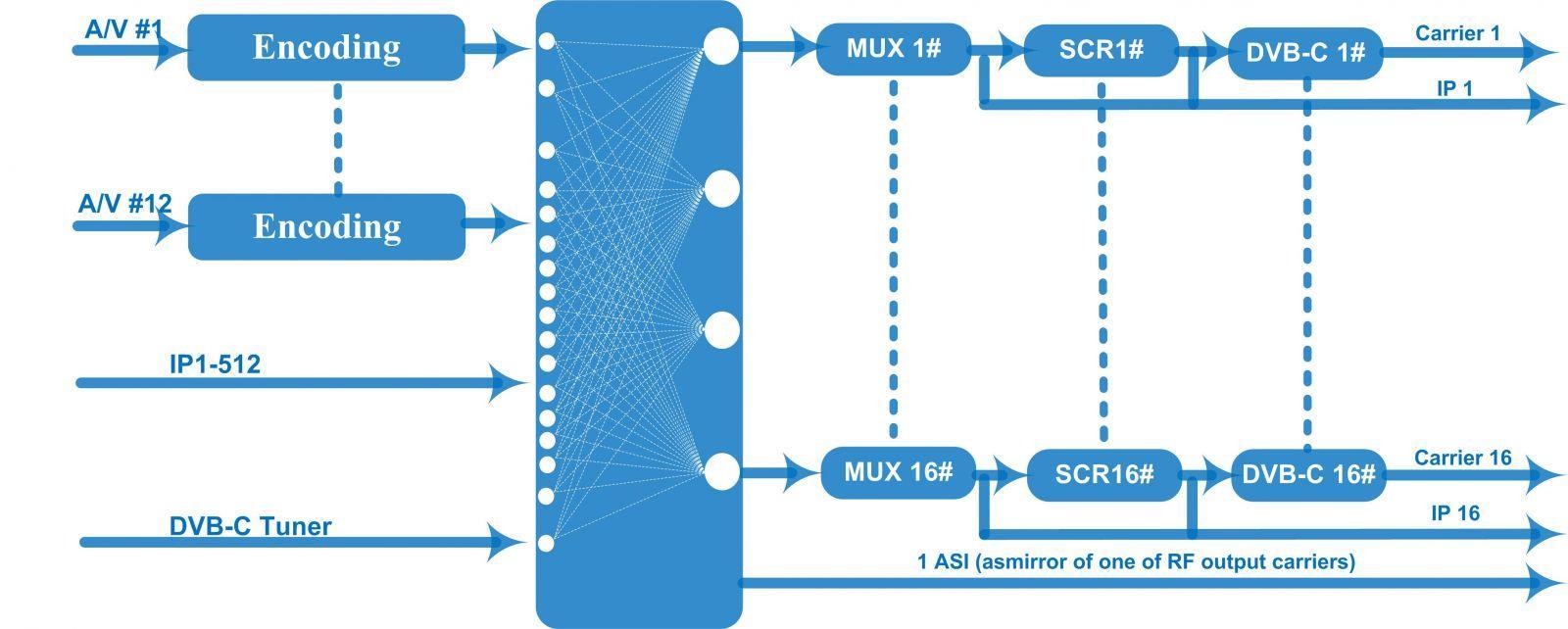

Cuadro de principios
Contacto: Tomleequan Correo electrónico:
Cuadro de principios de DVB-T

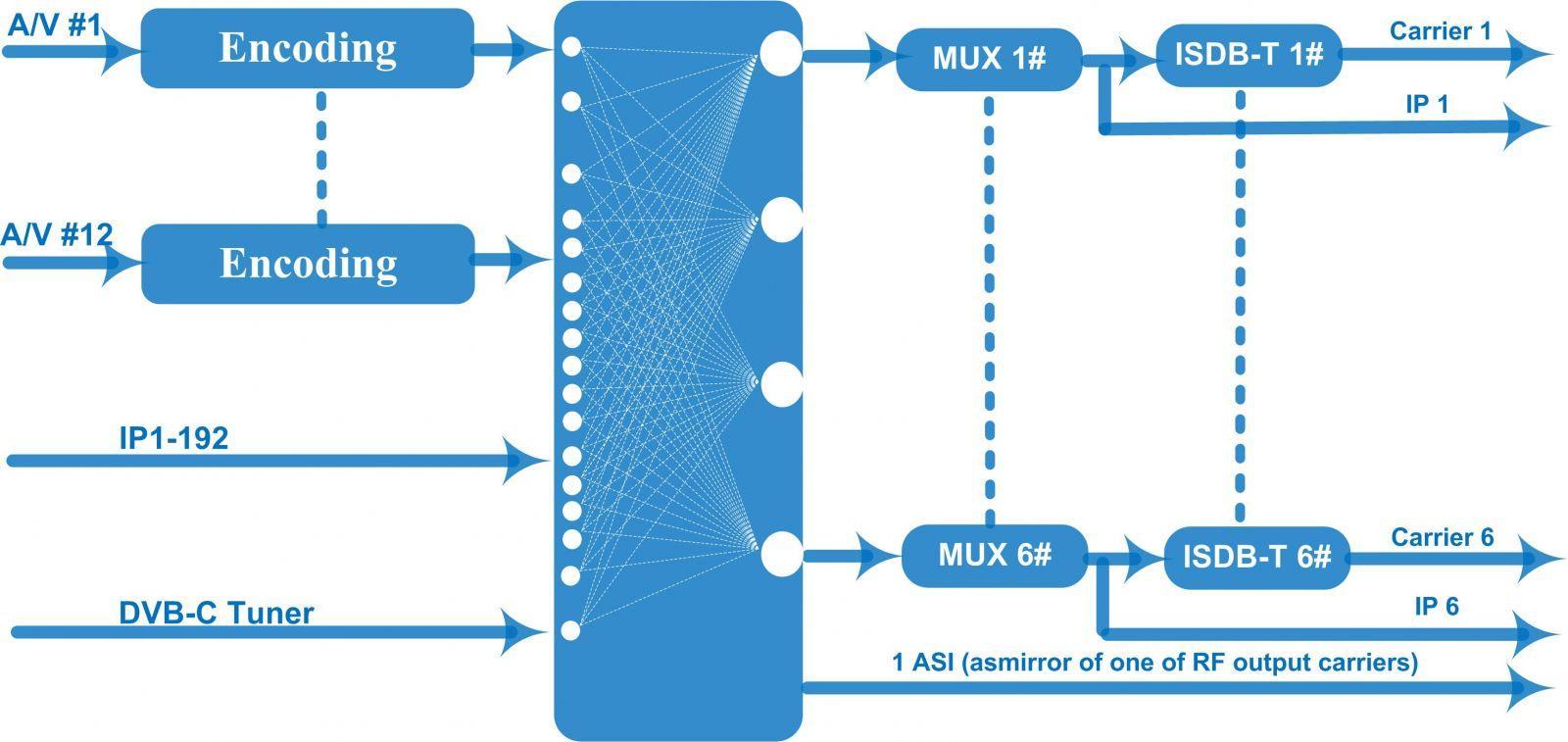

Cuadro de principios de ISDB-T
Especificaciones técnicas
24 entradas CVBS
1 sintonizador DVB-C (ATSC opcional) para re-mux, interfaz tipo F
Aporte
Entrada IP 512 a través de UDP y RTP, DATA1, RJ45 salida RF DVB-C
Entrada de 256 IP a través de UDP y RTP, DATA1, RJ45—salida RF DVB-T/ATSC
192 Entrada IP a través de UDP y RTP, DATA1, RJ45 salida RF ISDB
720×480_60i, 544×480_60i, 352×480_60i
352×240_60i,320×240_60i,176×240_60i, 176×120_60i
Video Resolución
720×576_50i, 704×576_50i, 640×576_50i, 352×288_50i
320×288_50i, 176×288_50i, 176×144_50i
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Codificación MPEG-2
Tasa de bits 0,5 Mbps ~ 8 Mbps por canal
Control de velocidad CBR/VBR
Estructura del Partido
Republicano
Pretratamiento avanzado
IP, IBP, IBBP, IBBBP
Desentrelazado, reducción de ruido
Codificación MPEG-1 capa 2, DD AC3 (2.0)
Frecuencia de muestreo 48 kHz
Audio
Resolución 24 bits
Tasa de bits
PID máximo
Reasignación
Multiplexación
Pelea
Función
64 kbps, 128 kbps, 192 kbps, 256 kbps, 320 kbps, 384 kbps cada canal
180 entradas por canal
Reasignación de PID (automática o manual)
Ajuste preciso de PCR
Generar tabla PSI/SI automáticamente
CA de cifrado simultáneo máximo 4
Estándar
ETR289, ETSI 101 197, ETSI 103 197
Conexión Conexión local/remota
Canal QAM
DVB-C
Modulación
DVB-T
Salida de 16 portadoras no adyacentes (ancho de banda máximo)
Estándar EN300 429/ITU-T J.83A/B MER ≥40 dB
Frecuencia de RF 50~960 MHz, paso de 1 KHz
Nivel de salida de RF -20~+10dbm (87~107 dbµV), paso de 0,1db
Tasa de símbolos 5,0 Msps~7,0 Msps, incrementos de 1 ksps
J.83A
J.83B
Constelación 16/32/64/128/256QAM 64/256 AMQ
Ancho de banda 8 millones 6M
Estándar EN300744
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Modo FFT 2K, 4K, 8K
Ancho de banda 6 millones, 7 millones, 8 millones
Constelación QPSK, 16 QAM, 64 QAM
Intervalo de guardia 1/4, 1/8, 1/16, 1/32
Comisión
Económica para Europa (CEE) 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥42 dB
Frecuencia de RF 50~960 MHz, paso de 1 KHz
Salida RF
Nivel de salida de RF
ASC-Asociación de Sociedades
Anónimas
Salida DVB-T de 8 portadoras no adyacentes (ancho de banda máximo 192 MHz)
-20~+10 dBm (77~97 dbµV), paso de 0,1 db
Estándar ATSC-A/53
Ancho de banda 6M
Constelación 8VSB
Comisión
Económica para Europa (CEE) RS(208 188)+Enrejado
MER ≥40dB
LCA -55 dBc
Frecuencia de RF 50~960 MHz, paso de 1 KHz
Salida RF
Nivel de salida de RF
ISDB-T
Salida de 8 portadoras no adyacentes (ancho de banda máximo 192 MHz)
-20~+10dbm (para todos los operadores), incrementos de 0,5db
Estándar Norma ARIB-B31
Ancho de banda 6M
Constelación QPSK, 16 QAM, 64 QAM
Intervalo de guardia 1/32, 1/16, 1/8, 1/4
Modo de transmisión 2K, 4K, 8K
Tasa de código 1/2, 2/3, 3/4, 5/6, 7/8
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Salida de flujo
Función del sistema
Misceláneas
MER ≥40dB Frecuencia de RF 50~960 MHz, paso de 1 KHz
Salida RF Salida de 6 portadoras no adyacentes (ancho de banda máximo 192 MHz)
Nivel de salida de RF -20dBm~+10dBm, incrementos de 0,1dB
1 salida ASI como espejo de una de las portadoras de salida RF -Opcional
Salida de 16 MPTS sobre UDP y RTP/RTSP como espejo de 16 portadoras DVB-C, Salida MPTS de 8 canales sobre UDP y RTP/RTSP como espejo de 8 portadoras
DVB-T/ATSC (opcional)
Salida de 6 MPTS sobre UDP y RTP/RTSP como espejo de 6 portadoras ISDB-T (opcional)
1*Interfaz Ethernet Base-T de 1000 M
Gestión de red (WEB)
Idioma chino e inglés
Actualización del software de Ethernet
Dimensiones (An. × L. × Al.) 482 mm × 440 mm × 44 mm
Ambiente 0~45℃(trabajo);-20~80℃(almacenamiento)
Requisitos de potencia CA 110 V ± 10 %, 50/60 Hz, CA 220 ± 10 %, 50/60 Hz
