Visão geral do produto

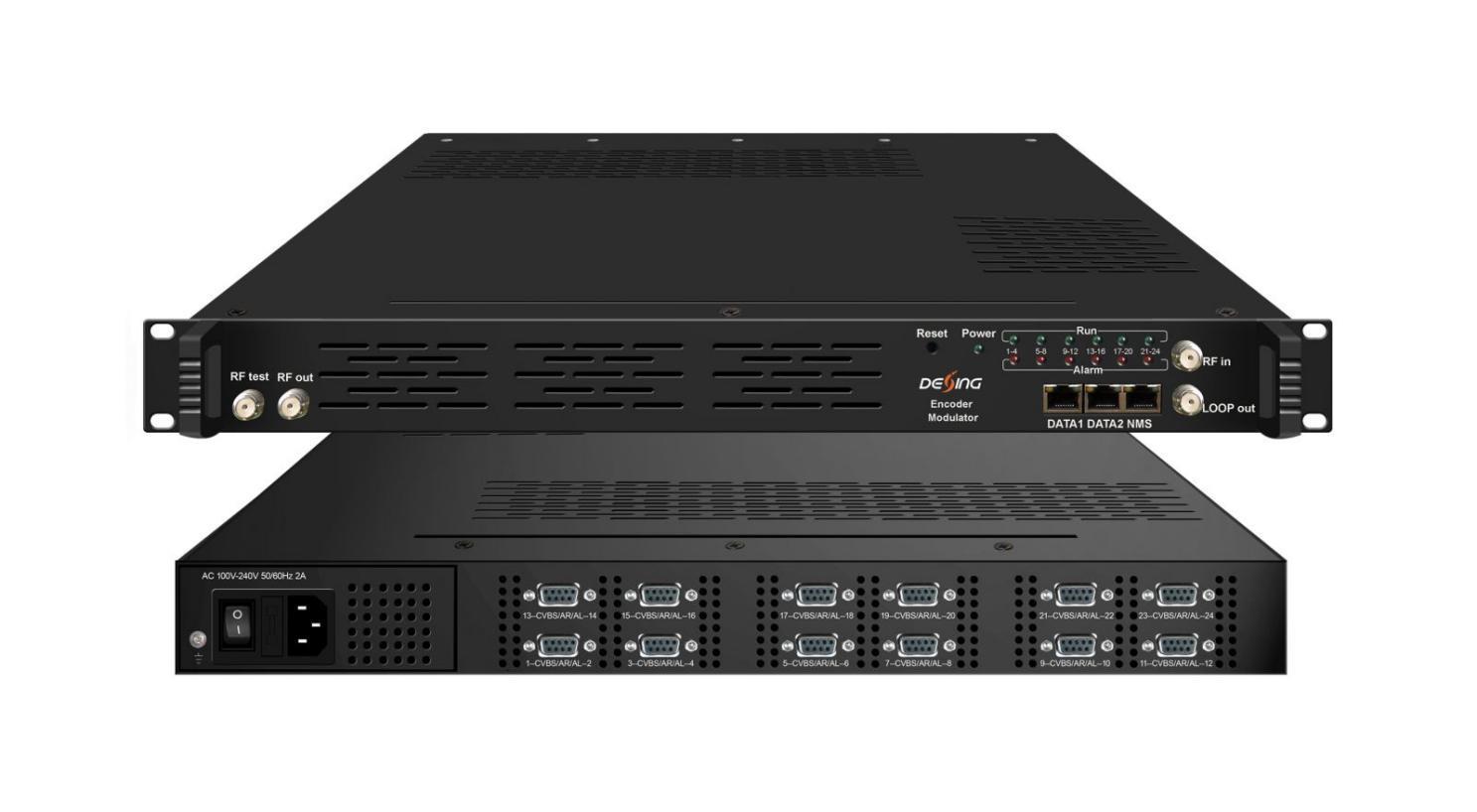

O codificador modulador NDS3542HB SD é um dispositivo profissional de alta integração que inclui codificação, multiplexação, embaralhamento e modulação. Ele suporta 8/12/16/24 entradas CVBS, uma entrada de sintonizador e 128 entradas IP através das portas Data1 (GE) e Data2 (FE). Ele também suporta 4 saídas DVB-C/T RF e 4 saídas MPTS. Este dispositivo de função completa o torna ideal para pequenos sistemas de headend CATV, e é uma escolha inteligente para sistemas de TV de hotéis, sistemas de entretenimento em bares esportivos, hospitais, apartamentos...
Principais características
* 8/12/16/24 entradas A/V com codificação MPEG-2, MPEG4 AVC/H.264
* 1 entrada de sintonizador DVB-C/T/(T)/ISDBT/S/S2 (opcional) para re-mux
* 128 entradas IP (Dados1 e Dados2) sobre protocolo UDP e RTP
* Suporta codificação de áudio MPEG1 Layer 2, LC-AAC, HE-AAC
* Suporta 4 saídas MPTS IP (somente porta DATA1) sobre protocolo UDP e RTP
* 4 saídas RF DVB-C ou 4 DVB-T
* Suporte para remapeamento de PID/ajuste preciso de PCR/edição e inserção de PSI/SI

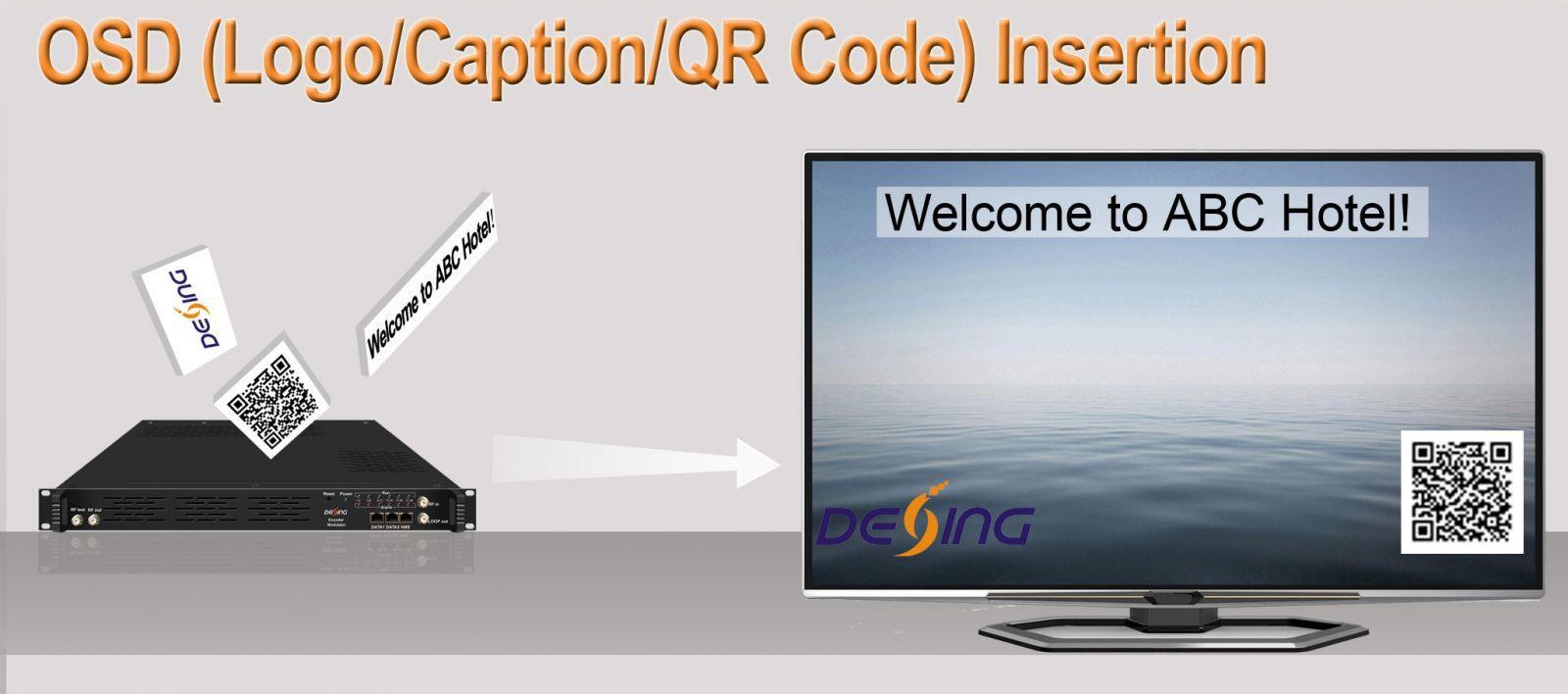

* Suporte para logotipo, código QR, inserção de legenda
* Controle via gerenciamento web e atualizações fáceis via web

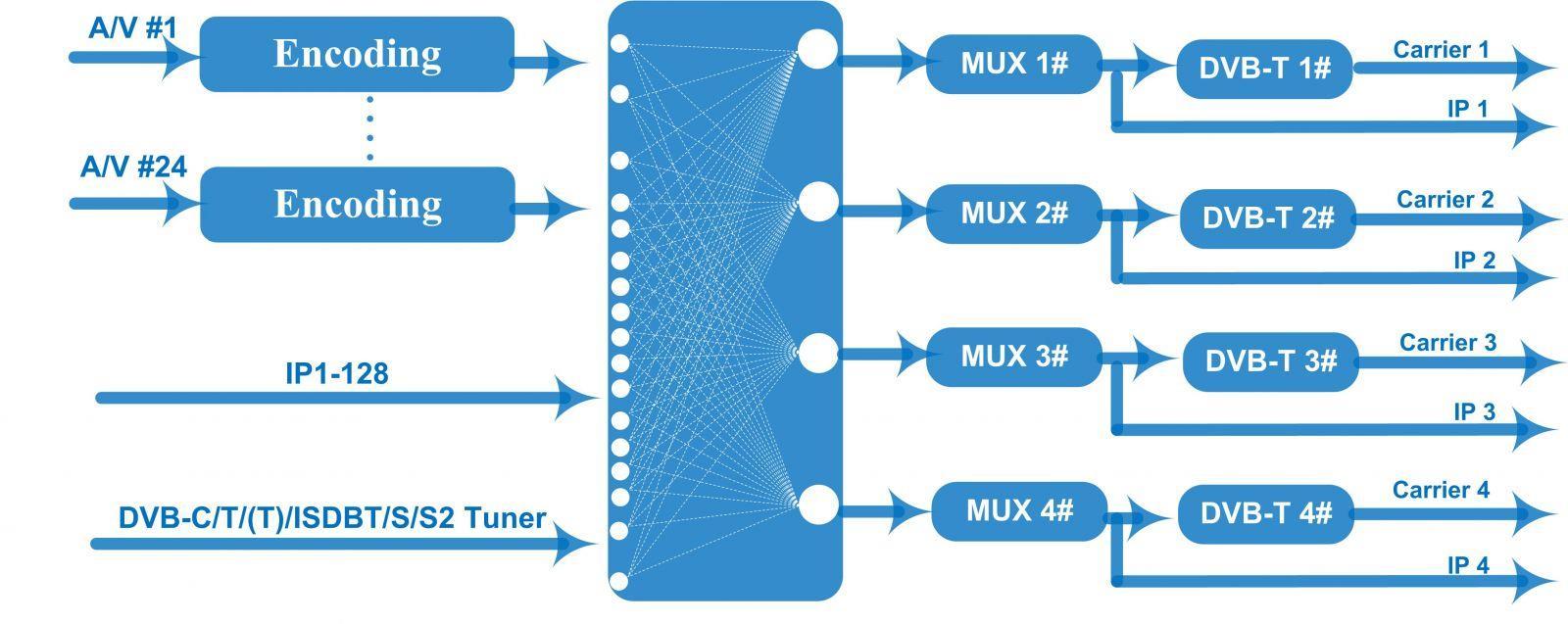

Quadro de Princípios
Contato: Tomleequan E-mail:
Especificação técnica
Entrada

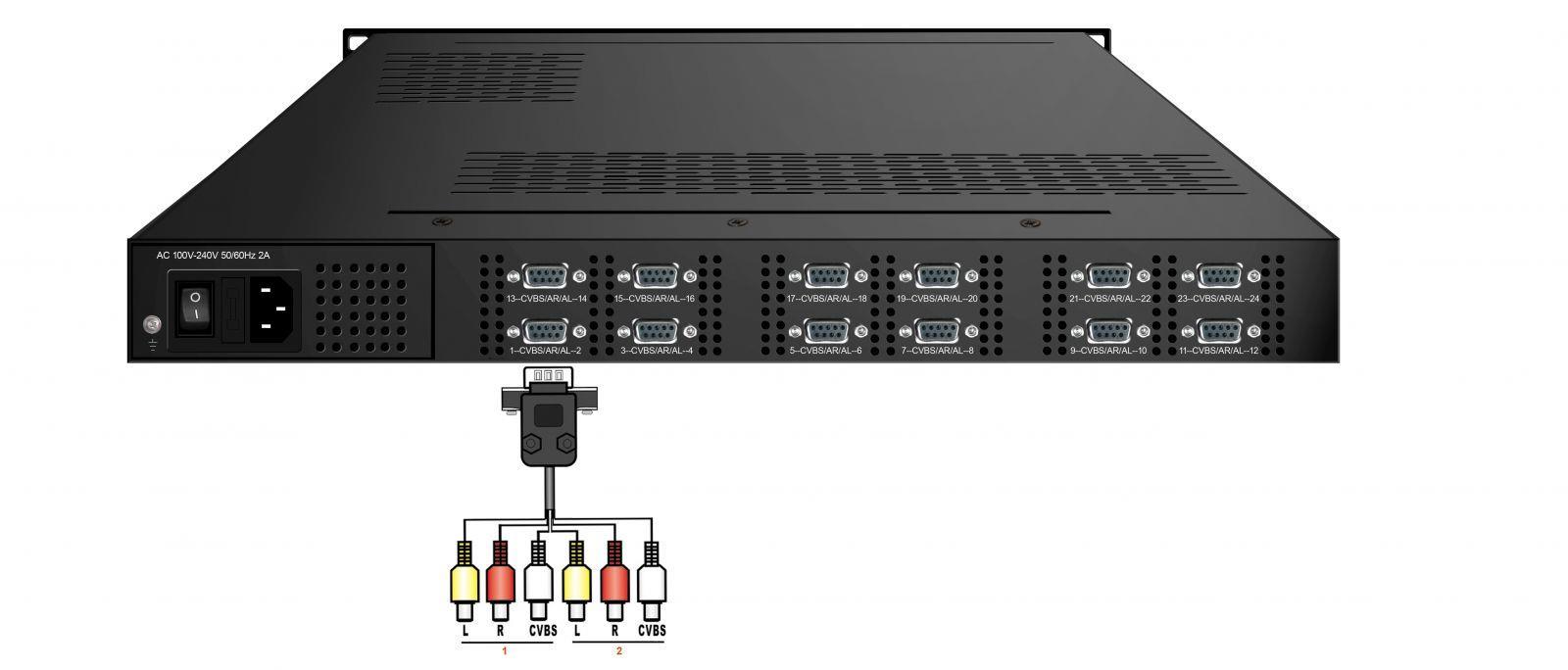

8/12/16/24 entradas CVBS, interface RCA, 1 Sintonizador DVB-C/T/(T)/ISDBT/S/S2 (Opcional) para re-mux, interface tipo F 128 entradas IP sobre UDP e RTP através de DATA1 e DATA2, RJ45
720*576@50i
Resolução
Vídeo
720*480@60i
720*576/352*288/320*240/320*180/ 176*144/160*120/160*90@50Hz
720*480/352*288/320*240/320*180/ 176*144/160*120/160*90@60Hz
Codificação MPEG-2, MPEG4 AVC/H.264
Taxa de bits 0,5~5Mbps
Controle de Taxa CBR/VBR
Estrutura do Partido IPPP, IBPBP, IBBPB, IBBBP
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Áudio
Multiplexação
Republicano Pré-tratamento avançado
Codificação
Taxa de amostragem
Desentrelaçamento, redução de ruído
MPEG1 Camada 2, LC-AAC, HE-AAC
48KHz
Bits por amostra 32 bits
Taxa de bits 48Kbps~384Kbps (cada canal)
PID máximo
Remapeamento
Função
Embaralhamento (somente para saída RF DVB-C)
Modulação
128 entradas PID por canal
Remapeamento PID (automático ou manual)
Ajuste preciso de PCR
Gerar tabela PSI/SI automaticamente
CA máximo de simulcrypt 4
Padrão EN300 429/ITU-T J.83A/B
Conexão Conexão local/remota
Saída RF
TDT
DVB-C
Saída 4*RF DVB-C (saída combinada de 4 portadoras)
Padrão EN300 429/ITU-T J.83A/B
MAIS ≥40dB
Frequência de RF 50~960MHz, passo de 1KHz
Nível de saída de RF -25~-1dBm, passo de 1dBm
Taxa de Símbolo 5,0Msps~7,0Msps, passo de 1ksps
Constelação 16/32/64/128/256QAM
Constelação J.83A J.83B 16/32/64/128/256QAM 64/256 QAM
Largura de banda 8M 6M
Saída RF
Saída 4*RF DVB-T (saída combinada de 4 portadoras)
Padrão EN300744
MAIS ≥42 dB
Frequência de RF 50~960MHz, passo de 1KHz
Nível de saída de RF -28~ -3 dBm, passo de 0,1 dBm
Modo FFT 2 mil,
Constelação QPSK, 16QAM, 64QAM
Largura de banda 6M, 7M, 8M
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Saída de fluxo
Função do sistema
Variado
Intervalo de guarda 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Saída RF (interface tipo F)
4 saídas IP MPTS sobre UDP/RTP através de Data1 (interface Ethernet Base-T 1000M)
Gestão de rede (WEB)
Atualização de software Ethernet
Dimensão (L×C×A) 482 mm × 410 mm × 44 mm
Peso aproximado 8 kg
Ambiente 0~45℃(trabalho)；-20~80℃（Armazenamento）
Requisitos de energia CA 110 V ± 10%, 50/60 Hz, CA 220 ± 10%, 50/60 Hz
Informações do pedido
NDS3542HB-8 (saída RF DVB-C )
NDS3542B-8 (saída RF DVB-T)
NDS3542HB-12 (saída RF DVB-C)
NDS3542HB-12 (saída RF DVB-T)
NDS3542HB-24 (saída RF DVB-C)
NDS3542HB-24 (saída RF DVB-T)
8 Entrada CVBS
12 Entrada CVBS
24 Entrada CVBS
Função de embaralhamento
