Descripción general del producto
El modulador codificador SD NDS3542HB es un dispositivo profesional de alta integración que incluye codificación, multiplexación, codificación y modulación. Admite 8/12/16/24 entradas CVBS, una entrada de sintonizador y 128 entradas IP a través del puerto Data1 (GE) y Data2 (FE). También admite 4 salidas RF DVB-C/T y 4 salidas MPTS. Este dispositivo con todas las funciones lo hace ideal para sistemas de cabecera CATV pequeños y es una opción inteligente para sistemas de TV de hoteles, sistemas de entretenimiento en bares deportivos, hospitales, apartamentos...
Características principales
* 8/12/16/24 entradas A/V con codificación MPEG-2, MPEG4 AVC/H.264
* 1 entrada de sintonizador DVB-C/T/(T)/ISDBT/S/S2 (opcional) para re-mux
* Entrada de 128 IP (Data1 y Data2) a través del protocolo UDP y RTP
* Admite codificación de audio MPEG1 Layer 2, LC-AAC, HE-AAC
* Admite salida IP 4 MPTS (solo puerto DATA1) a través del protocolo UDP y RTP
* 4 salidas RF DVB-C o 4 DVB-T
* Admite reasignación de PID, ajuste preciso de PCR, edición e inserción de PSI y SI
* Admite inserción de logotipo, código QR y subtítulos
* Control mediante gestión web y actualizaciones fáciles vía web
Cuadro de principios
Contacto: Tomleequan Correo electrónico:
Especificaciones técnicas
Aporte

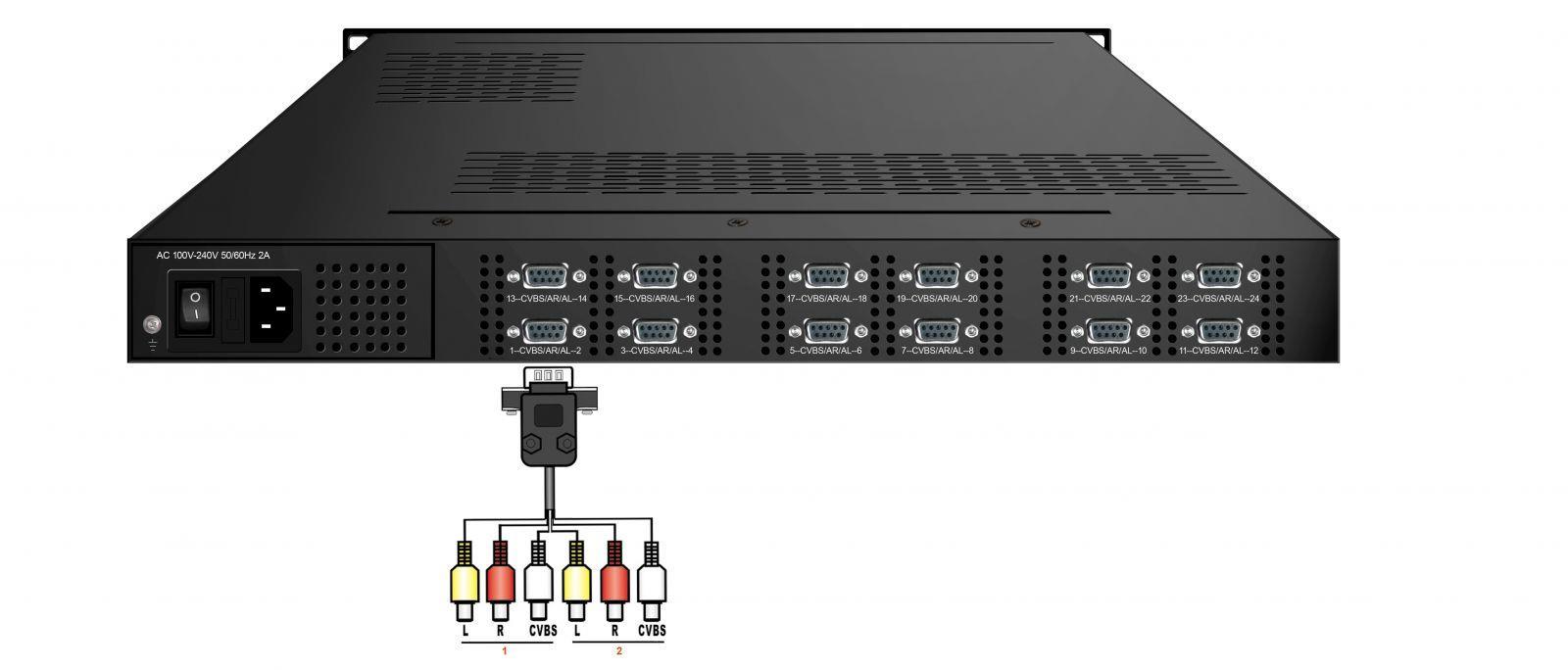

8/12/16/24 entradas CVBS, interfaz RCA, 1 sintonizador DVB-C/T/(T)/ISDBT/S/S2 (opcional) para re-mux, interfaz tipo F Entrada de 128 IP a través de UDP y RTP a través de DATA1 y DATA2, RJ45
720*576 a 50 i
Resolución
Video
720*480 a 60 i
720*576/352*288/320*240/320*180/ 176*144/160*120/160*90 a 50 Hz
720*480/352*288/320*240/320*180/ 176*144/160*120/160*90 a 60 Hz
Codificación MPEG-2, MPEG4 AVC/H.264
Tasa de bits 0,5 ~ 5 Mbps
Control de velocidad
CBR/VBR
Estructura del IPPP, IBPBP, IBBPB, IBBBP
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Partido
Republicano Pretratamiento avanzado
Codificación
Audio
Desentrelazado, reducción de ruido
MPEG1 capa 2, LC-AAC, HE-AAC
Frecuencia de muestreo 48 kHz
Bits por muestra 32 bits
Tasa de bits 48 Kbps ~ 384 Kbps (cada canal)
PID máximo
Reasignación
Multiplexación
Codificación
(solo para salida RF DVB-C)
Función
128 entradas PID por canal
Reasignación de PID (automática o manual)
Ajuste preciso de PCR
Generar tabla PSI/SI automáticamente
CA de cifrado simultáneo máximo 4
Estándar EN300 429/ITU-T J.83A/B
Conexión Conexión local/remota
Salida RF 4* salidas RF DVB-C (salida combinada de 4 portadoras)
Estándar EN300 429/ITU-T J.83A/B
MER ≥40dB
Frecuencia de RF 50~960 MHz, paso de 1 KHz
Modulación
DVB-T
DVB-C
Nivel de salida de RF -25~-1dBm, paso de 1dBm
Tasa de símbolos 5,0 Msps ~ 7,0 Msps, paso de 1 ksps
Constelación 16/32/64/128/256QAM
Constelación J.83A J.83B 16/32/64/128/256QAM 64/256 AMQ
Ancho de banda 8 millones 6M
Salida RF
Salida RF DVB-T 4* (salida combinada de 4 portadoras)
Estándar EN300744
MER ≥42 dB
Frecuencia de RF 50~960 MHz, paso de 1 KHz
Nivel de salida de RF -28~-3 dBm, paso de 0,1 dBm
Modo FFT 2K,
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Constelación QPSK, 16 QAM, 64 QAM
Ancho de banda 6 millones, 7 millones, 8 millones
Intervalo de guardia 1/4, 1/8, 1/16, 1/32
Comisión
Económica para Europa (CEE) 1/2, 2/3, 3/4, 5/6, 7/8
Salida RF (interfaz tipo F)
Salida de flujo
Función del sistema
Misceláneas
Salida MPTS de 4 IP a través de UDP/RTP a través de Data1 (interfaz Ethernet 1000M Base-T)
Gestión de red (WEB)
Actualización del software de Ethernet
Dimensiones (An. × L. × Al.) 482 mm × 410 mm × 44 mm
Peso aproximado 8 kilos
Ambiente 0~45℃(trabajo);-20~80℃(almacenamiento)
Requisitos de potencia CA 110 V ± 10 %, 50/60 Hz, CA 220 ± 10 %, 50/60 Hz
Información del pedido
NDS3542HB-8 (Salida RF DVB-C )
NDS3542B-8 (Salida RF DVB-T)
NDS3542HB-12 (Salida RF DVB-C)
NDS3542HB-12 (Salida RF DVB-T)
NDS3542HB-24 (Salida RF DVB-C)
NDS3542HB-24 (Salida RF DVB-T)
Entrada 8 CVBS
Entrada 12 CVBS
Entrada de 24 CVBS
Función de codificación
