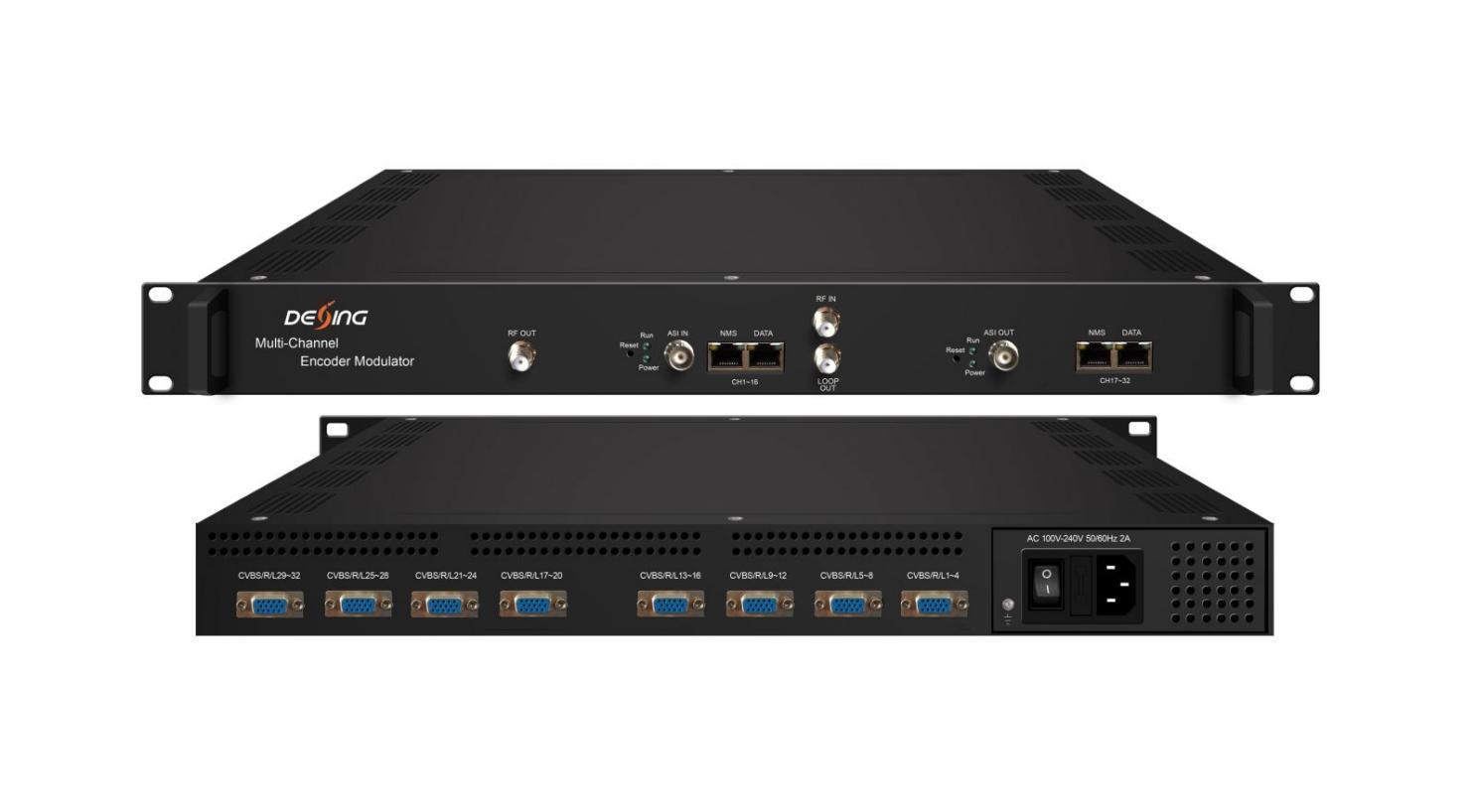

Visão geral do produto DEXIN DX3532SA é um modulador codificador multicanal. Ele integra funções de codificação, multiplexação e modulação em um case padrão 1U. Suportando 1 módulo de modulação de codificação e 1 módulo de codificação, e ambos os módulos aceitam entradas CVBS analógicas. Após multiplexar os 16 TS codificados (17~32 canais) para o módulo de modulação de codificação através de 1 porta ASI e 1 porta IP com um MPTS, e então gerando 8 saídas MPTS através da porta de dados. O DX3532SA também suporta 1 entrada de sintonizador DVB-C, 1 entrada ASI e 256 IP e 8 saídas de portadoras não adjacentes por meio de interface de saída RF e saída de porta de dados. O dispositivo também é caracterizado por alto nível integrado, alto desempenho e baixo custo. Isso é muito adaptável ao sistema de transmissão DTV de nova geração.
Principais características
* Codificação + Módulos de modulação de codificação em um caso
* Entrada 32CVBS com codificação de vídeo MPEG4 AVC/H.264
* 1 entrada de sintonizador DVB-C e 1 entrada ASI para re-Mux
* 256 entradas IP sobre UDP e RTP
* Suporta codificação de áudio MPEG1 Layer II e suporta ajuste de ganho de áudio
* Suporte para remapeamento de PID/ajuste preciso de PCR/edição e inserção de PSI/SI
* Suporte 8*saída Mux-SCR-DVBC/ 8*saída Mux-DVBT
* Suporta 8 saídas IP MPTS sobre UDP e RTP
* Suporte para inserção de logotipo, legenda e código QR (idiomas suportados: 中文, inglês, ةيبرعلا, ไไไ, , para mais idiomas, consulte-nos…)
* Suporte ao filtro PKT nulo
* Monitoramento da taxa de bits de saída de codificação efetiva em tempo real
* Controle via gerenciamento web e atualizações fáceis via web

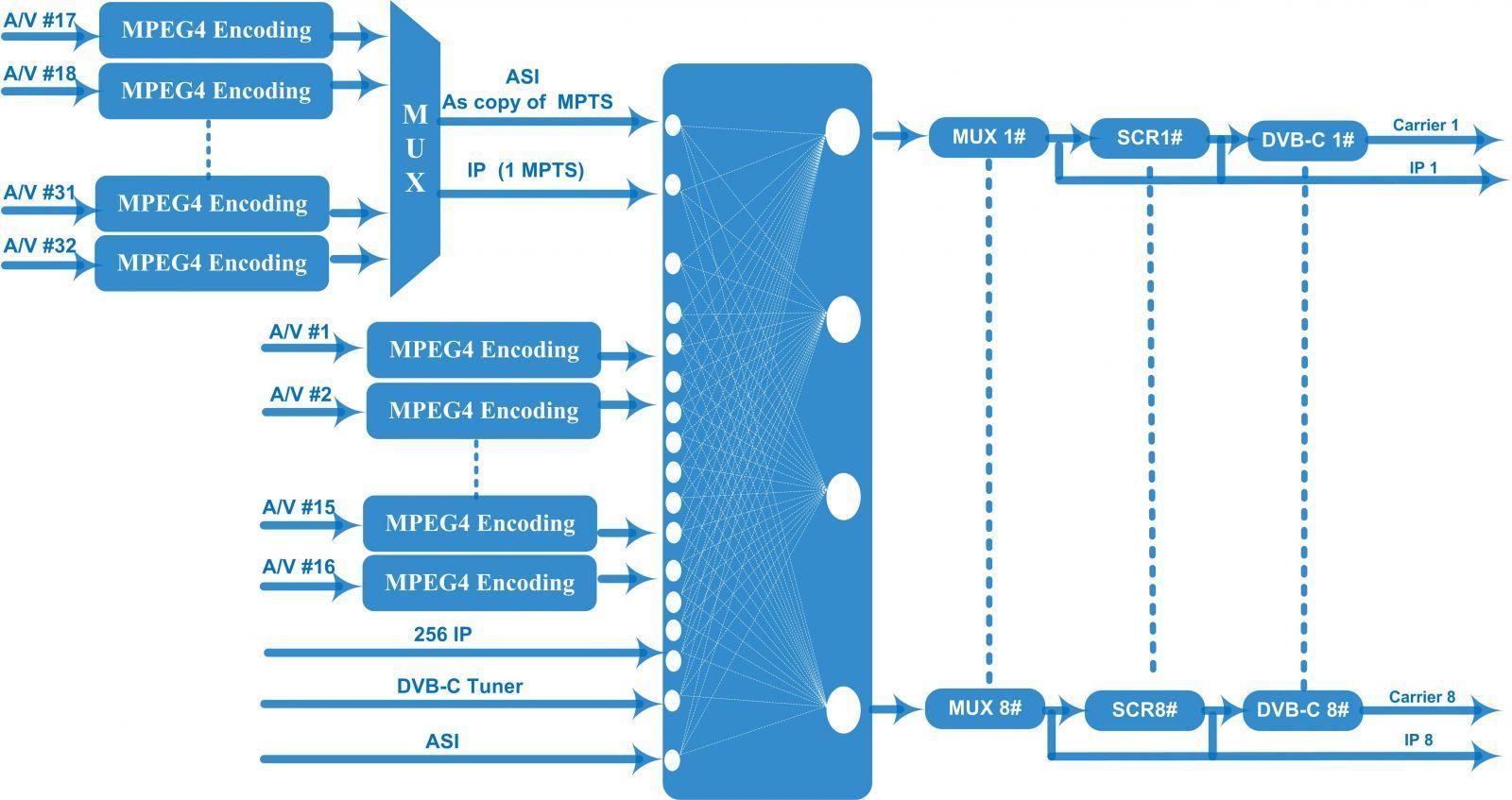

Quadro de Princípios
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Tomleequan
RF DVB-T Especificação técnica

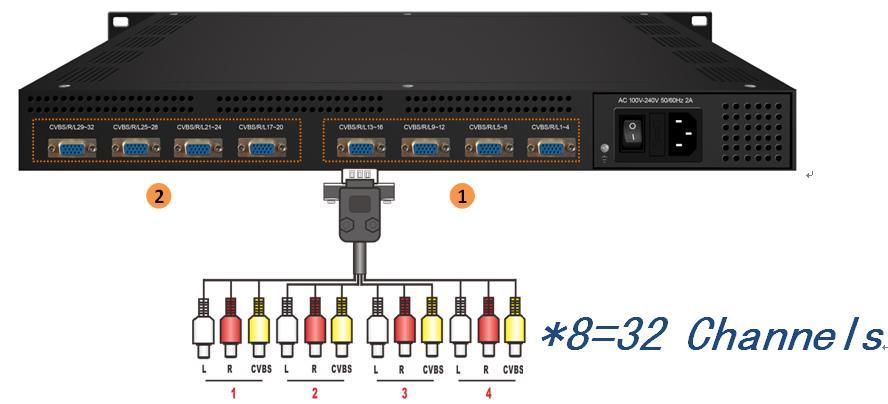

32 entradas CVBS, interface DB15-para-RCA
Entrada
1 porta de entrada ASI
256 IP (100/1000M)entrada sobre protocolo UDP e RTP
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
1 entrada de sintonizador DVB-C
Resolução
Vídeo
720×576i (PAL-B, D, G, H, I), 720×480i (NTSC-M, J)
Codificação MPEG4 AVC/H.264 (HP/MP/BP)
Taxa de bits 1Mbps~5Mbps cada canal
Controle de Taxa CBR/VBR
Estrutura do Partido
Republicano IPP (quadro P ajustável)
Codificação
Áudio
MPEG-1 Camada 2
Taxa de amostragem 48KHz
Resolução 24 bits
Ganho de áudio 0-255 ajustável
Taxa de bits 64/128/192/224/256/320/384Kbps cada canal
Canal QAM: saída de 8 portadoras não adjacentes
(largura de banda máxima de 192 MHz)
Padrão: EN300 429/ITU-T J.83A/B
MER: ≥40dB
Frequência RF: 50~960MHz, passo de 1KHz
Modulação
DVB-C
TDT
Nível de saída de RF: -20~+3dBm (87~110 dBµV), passo de 0,1dB
Taxa de símbolo: 5,0 msps ~ 7,0 msps, passo de 1 ksps J.83A J.83B
Constelação 16/32/64/128/256QAM 64/256 QAM
Largura de banda 8M 6M
Padrão EN300744
Modo FFT 2K, 4K, 8K
Largura de banda 6M, 7M, 8M
Constelação QPSK, 16QAM, 64QAM
Intervalo de guarda 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
MAIS ≥40 dB
Frequência de RF 50~960MHz, passo de 1KHz
Saída RF
Saída de 8 portadoras não adjacentes COFDM DVB-T (largura de banda máxima de 192 MHz)
Nível de saída de RF -20~+3 dBm (87~110 dBµV), passo de 0,1 dB
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Lutando Parâmetros
Saída de fluxo
Função do sistema
Variado
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Simulscrypt CA máximo 4
Padrão de embaralhamento ETR289, ETSI 101 197, ETSI 103 197
Conexão
Conexão local/remota
Saída IP (8*MPTS) sobre UDP e RTP, interface Ethernet 100/1000 Base-T (Multicast/unicast)
Gestão de rede (WEB)
Atualização de software Ethernet
Dimensão (L×C×A)
Ambiente
Requisitos de energia
482 mm × 328 mm × 44 mm
0~45℃(trabalho)；-20~80℃（Armazenamento）
CA 110 V ± 10%, 50/60 Hz, CA 220 ± 10%, 50/60 Hz
