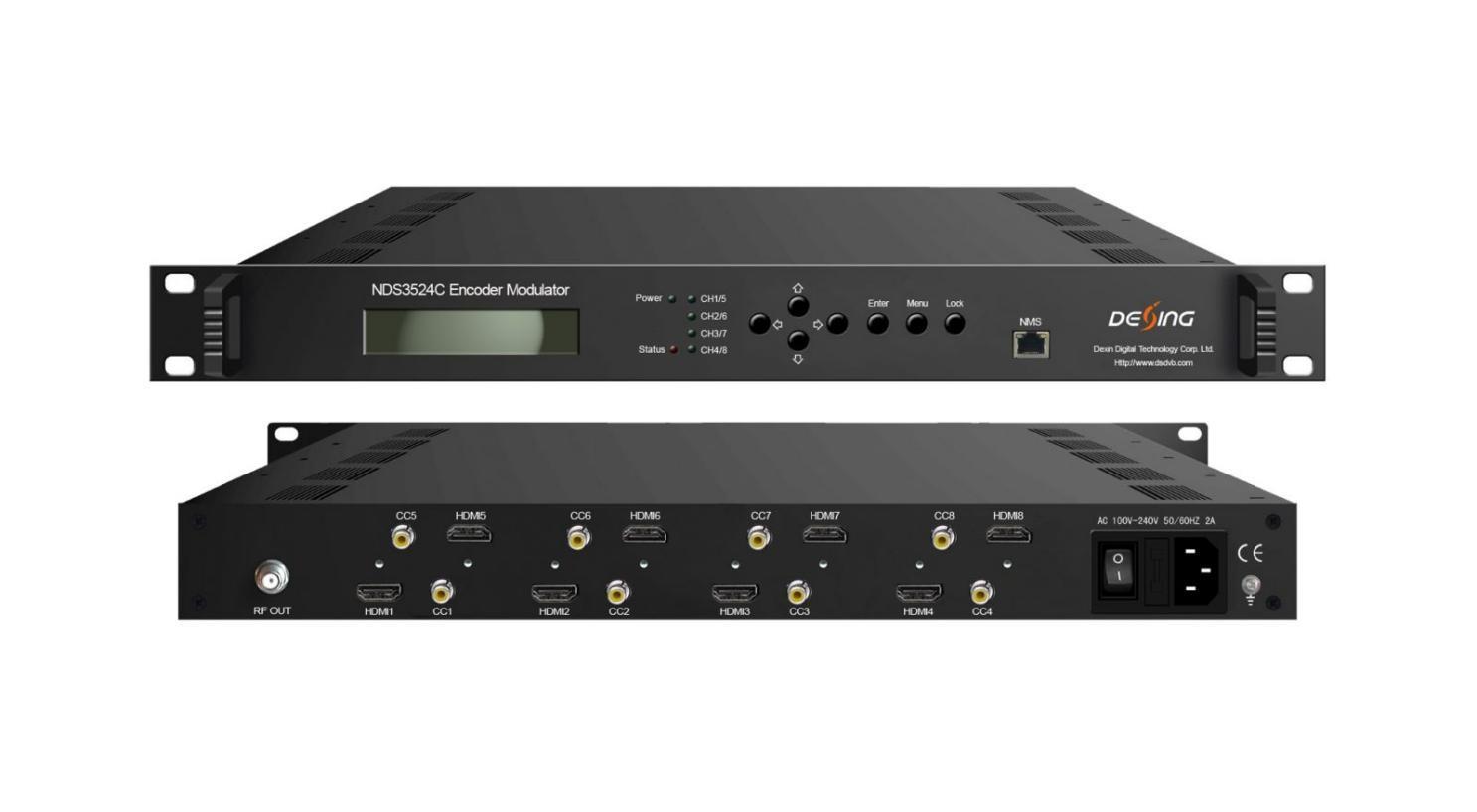

Modulador codificador NDS3524C
Visão geral do produto
O modulador codificador NDS3524C é um dispositivo tudo-em-um da DEXIN que integra codificação e modulação MPEG2 para converter sinais de áudio/vídeo em saída RF DVB-C/T/ATSC/ISDB-T/DTMB. Ele suporta entradas HDMI 1/4/8, e seu design modular pay-as-you-grow e configuração flexível o tornam extremamente escalável e muito confiável com alto desempenho. A fonte de sinais pode ser de STB, receptor de satélite, câmeras de televisão de circuito fechado e antena, etc. Seu sinal de saída deve ser recebido por TVs ou STBs, etc.
Principais características
* Suporta entrada de canais HDMI 1/4/8
* Suporta codificação de vídeo MPEG2
* Suporta resolução de vídeo 1080p/i,720p, 576i, 480i
* Suporta baixa latência (50~1000ms)
* Suporta codificação de áudio MPEGI layer 2, MPEG-2 AAC e DD AC3
* Suporte CC (legenda oculta), EIA 608
* Suporte LCN (Número Lógico de Cluster)
* Saída RF DVB-C/T/ATSC/ISDB-T/DTMB em um dispositivo, comutação dinâmica de modulação
* Cada canal suporta 1 opção de saída DVB-C/T/ATSC/ISDB-T/DTMB
* Controle via NMS baseado na web e atualizações fáceis via web

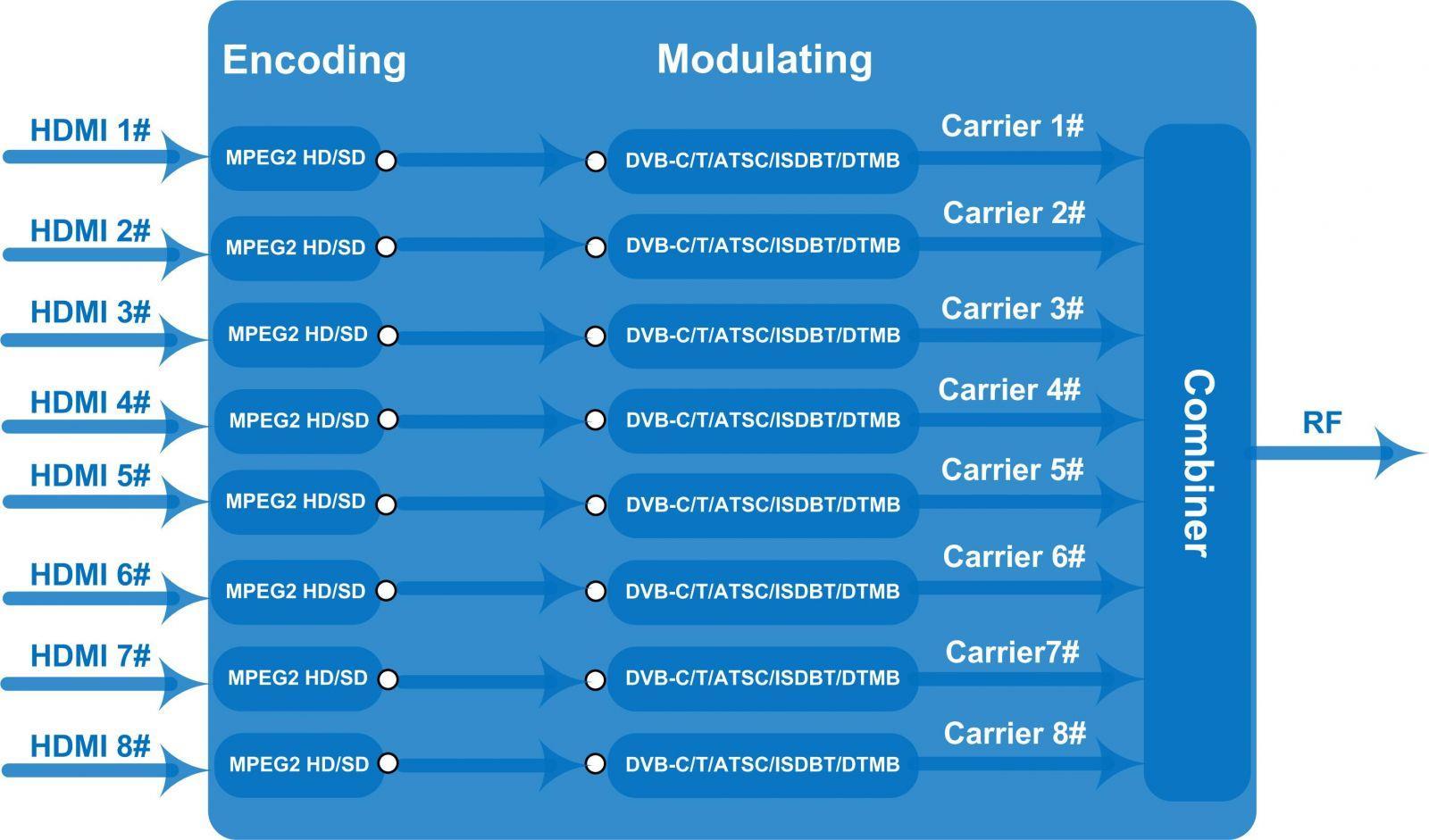

Quadro de Princípios Internos
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Especificações
Seção de codificação HDMI
Entrada Interface
Vídeo
HDMI*1/4/8
Codificação MPEG2
Entrada Saída
480@59,94/60i 480 às 30p
576@50i 576 a 25p
720@50/59,94/60p 720@25/30p
1080 a 50i 1080 a 25p
1080@59,94/60i 1080 a 30p
1080 a 50p 1080 a 25p
1080 a 59,94/60p 1080 a 30p
Taxa de bits 2.000~20.000 Mbps
Partido Republicano 1~60
Controle de Taxa VBR
Proporção da tela 16:9
Codificação
Áudio
Camada MPEGI 2, MPEG-2 AAC, AC3
Taxa de amostragem 48KHz
Taxa de bits
Camada MPEGI 2 (128 kbps) MPEG-2 AAC (VBR)
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Seção do modulador DVB-C
Padrão J.83A (DVB-C), J.83B
MAIS ≥35dB
AC3 (128 kbps)
Frequência de RF 100-1000MHz, passo de 1KHz
Nível de saída de RF -48~ -10dBm, passo de 1dB
Taxa de símbolo 3.000~7.000Msps ajustável J.83A J.83B
Constelação 16/32/64/128/256QAM64/ 256QAM
Largura de banda 8M 6M
Seção do modulador DVB-T
Padrão DVB-T COFDM
Largura de banda 2M, 3M, 4M, 5M, 6M, 7M, 8M
Constelação QPSK, 16QAM, 64QAM
Taxa de código 1/2, 2/3, 3/4, 5/6, 7/8
Intervalo de guarda 1/32, 1/16, 1/8, 1/4
Modo de transmissão 2K, 8K
MAIS ≥35dB
Frequência de RF 100-1000MHz, passo de 1KHz
Nível de saída de RF -48~ -10dBm, passo de 1dB
Seção do Modulador ISDB
Padrão ARIB STD-B31
Constelação QPSK, 16QAM, 64QAM
Intervalo de guarda 1/32, 1/16, 1/8, 1/4
Modo de transmissão 2K, 4K, 8K
Taxa de código 1/2, 2/3, 3/4, 5/6, 7/8
Frequência de RF 100~1000MHz, passo de 1KHz
Nível de saída de RF -48~ -10dBm, passo de 1dB
Seção do modulador ATSC
Padrão ATSC A/53
Constelação 8 VSB
Nível de saída de RF -48~ -10dBm, passo de 1dB
MAIS ≥35dB
Frequência de RF 100~1000MHz, passo de 1KHz
Seção do modulador DTMB
Frequência de RF 100-1000MHz, passo de 1KHz
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Nível de saída de RF -48~ -10dBm, passo de 1dB
Modo de transmissão S-0,8-4QAM-595, S-0,8-16QAM-595, M-0,4-16QAM-945V, M-0,6-16QAM-945V, M-0,6-64QAM-420V, M-0,6-64QAM-945V, M-0,8-16QAM-420V, M-0,8-16QAM-945V, M-0,8-64QAM-420V, Sistema
Gerenciamento Rede
Linguagem Inglês
Atualizar Atualização da Web
Em geral
Fonte de energia CA 100 V ± 10%, 50/60 Hz ou CA 220 V ± 10%, 50/60 Hz
Dimensões 482*328*44,5 mm
Temperatura 0~45℃(operação), -20~80℃(armazenamento)
Comparação técnica
NDS3542A
Chipset Raposas
NDS3542I
NDS3524C
Hisilício VATek
Entrada de fluxo 1*entrada ASI para re-mux 1 sintonizador DVB-C N / D
Entrada IP N / D 128*IP N / D
Canal de Vídeo 4* entrada HDMI/SDI opcional
Codificação de vídeo
MPEG2 e MPEG4 AVC/H.264
Taxa de bits de vídeo
0,8~19Mbps para codificação H.264
1~19Mbps para codificação
MPEG-2
Até 1920*1080@50P/60P (MPEG4 AVC/H.264)
Resolução
Codificação de áudio
Até 1920*1080@50I/60I (MPEG2 HD)
MPEG1 Camada 2, MPEG2-AAC, MPEG4-AAC, AC3 2.0 (Opcional)
Ganho de áudio N / D
4/8/12*entrada HDMI opcional
MPEG-4 AVC/H.264
1Mbps~13Mbps cada canal
(A taxa de bits tem alta flutuação, adequada para sistema de cabo, não adequada para uplink de satélite)
1/4/8*entrada HDMI opcional
MPEG2
2~20Mbps cada canal
Até 1920*1080@50P/60P Até 1920*1080@50P/60P
MPEG-1 Camada 2
Sim
Camada MPEGI 2, MPEG2-AAC, AC3
N / D
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Função OSD N / D Sim N / D
Entrada CC
Baixa
CC (legenda oculta) para interface SDI (opcional), EIA608, EIA708 N / D
CC (legenda oculta), EIA 608
latência Sim N / D Sim
Saída ASI Sim N / D N / D
Saída IP 4 saídas SPTS ou 1 saída MPTS 4 saídas MPTS IP N / D
Saída RF
Modulando
4*DVB-C/2*DVB-T/4*ATSC-T /1/2*ISDB-T RF saída
Frequência
RF 30~960MHz, passo de 1KHz
4*saída RF DVB-C/DVB-T
4/8*DVB-C/T/ATSC/ISDB-T em um dispositivo, comutação dinâmica de modulação
50~960MHz, passo de 1KHz
100-1000MHz, passo de 1KHz
