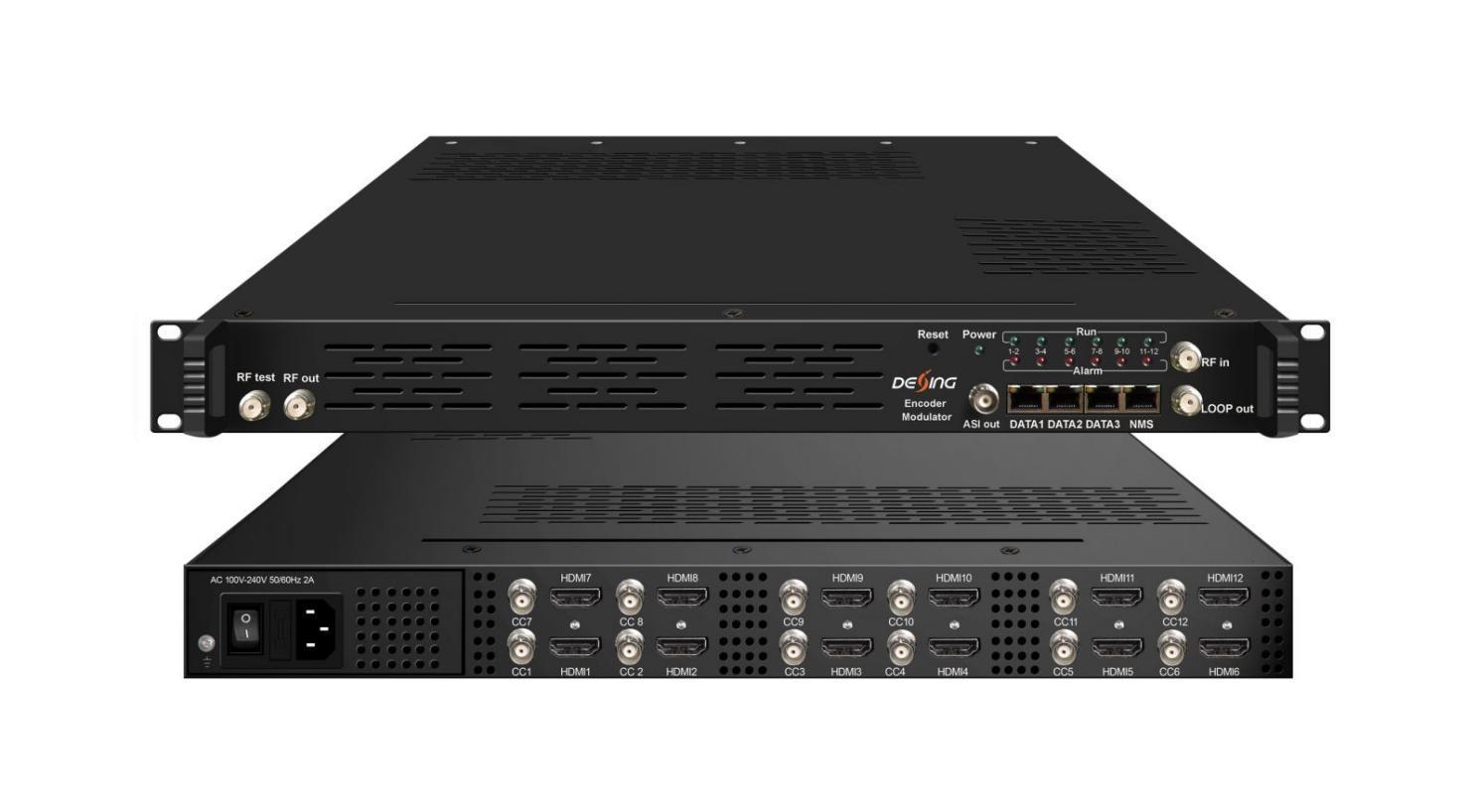

Modulador codificador NDS3544M
+8613922702227
Visão geral do produto
O modulador codificador HD NDS3544M é um dispositivo profissional de alta integração que inclui codificação, multiplexação, embaralhamento e modulação. Ele suporta 12 entradas HDMI e 12 CC, uma entrada de sintonizador DVB-C (ATSC opcional) e 256 entradas IP através da porta Data1 (GE). Ele também suporta saída RF DVB-C com 16 portadoras não adjacentes ou saída RF DVB-T/ATSC com 8 portadoras não adjacentes ou saída RF ISDB-T com 6 portadoras não adjacentes e suporta 16 MPTS como espelho de 16 portadoras ou 8 MPTS como espelho de 8 portadoras ou 6 MPTS como espelho de 6 portadoras através da porta de saída Data2 (GE). Para atender aos vários requisitos dos clientes, ele também é equipado com 1 saída ASI como espelho de uma das portadoras de saída RF. Este dispositivo de função completa o torna ideal para pequenos sistemas de headend CATV.
Principais características
* 12 entradas HDMI com codificação MPEG2 e MPEG4 AVC/H.264
* Porta de entrada 12 CC (legenda oculta)
* 1 entrada de sintonizador DVB-C (ATSC opcional) para re-mux
* Cada canal de saída da portadora processa no máximo 32 IPs da porta de entrada DATA1 (protocolo UDP e RTP)
* MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC, codificação Dolby Digital AC3 (2.0) (opcional), passagem AC3 (2.0/5.1)
* Suporta 16 grupos de multiplexação/embaralhamento/modulação DVB-C
* Suporta multiplexação de 8 grupos/modulação DVB-T/ATSC Opcional
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
* Suporta multiplexação de 6 grupos/modulação ISDB-T Opcional
* Suporta 1 saída ASI como espelho de uma das portadoras de saída RF - Opcional
* Suporta 16 saídas MPTS IP (somente porta DATA2) sobre UDP, RTP/RTSP
* Suporta 8 saídas MPTS IP (somente porta DATA2) sobre UDP, RTP/RTSP saída RF DVB-T/ATSC
* Suporta 6 saídas MPTS IP (somente porta DATA2) sobre UDP, RTP/RTSP saída RF ISDB-T
* Suporte para remapeamento de PID/ajuste preciso de PCR/edição e inserção de PSI/SI
* Controle via gerenciamento web e atualizações fáceis via web
Quadro de Princípios

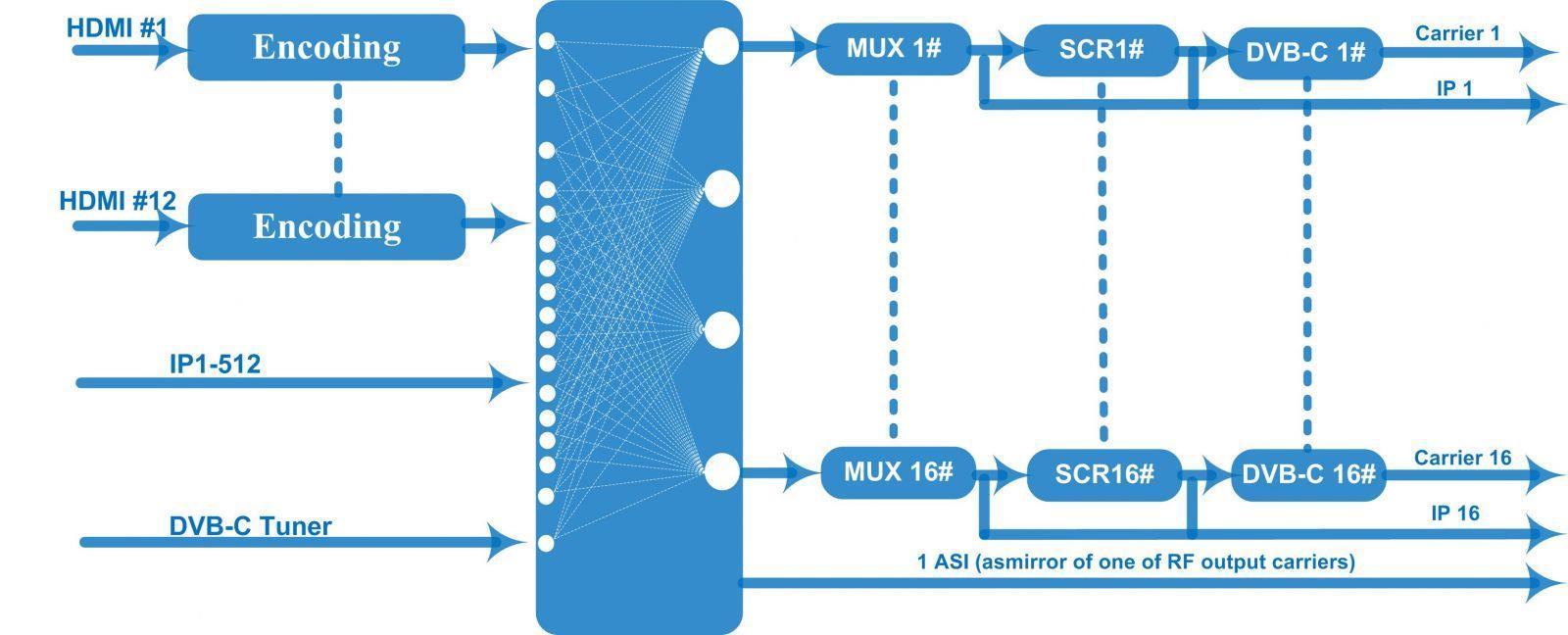

Gráfico de Princípios DVB-C

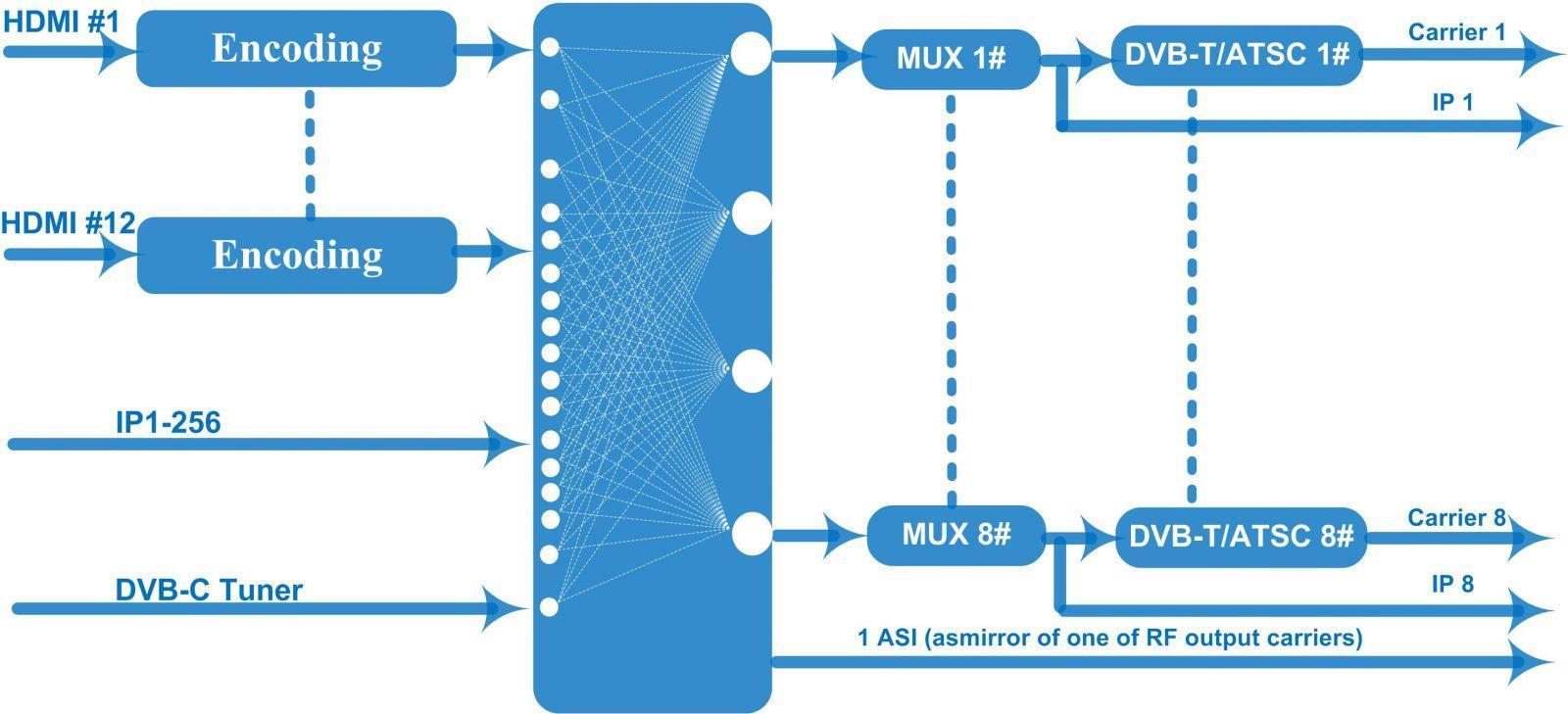

Gráfico de Princípios DVB-T/ATSC
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227

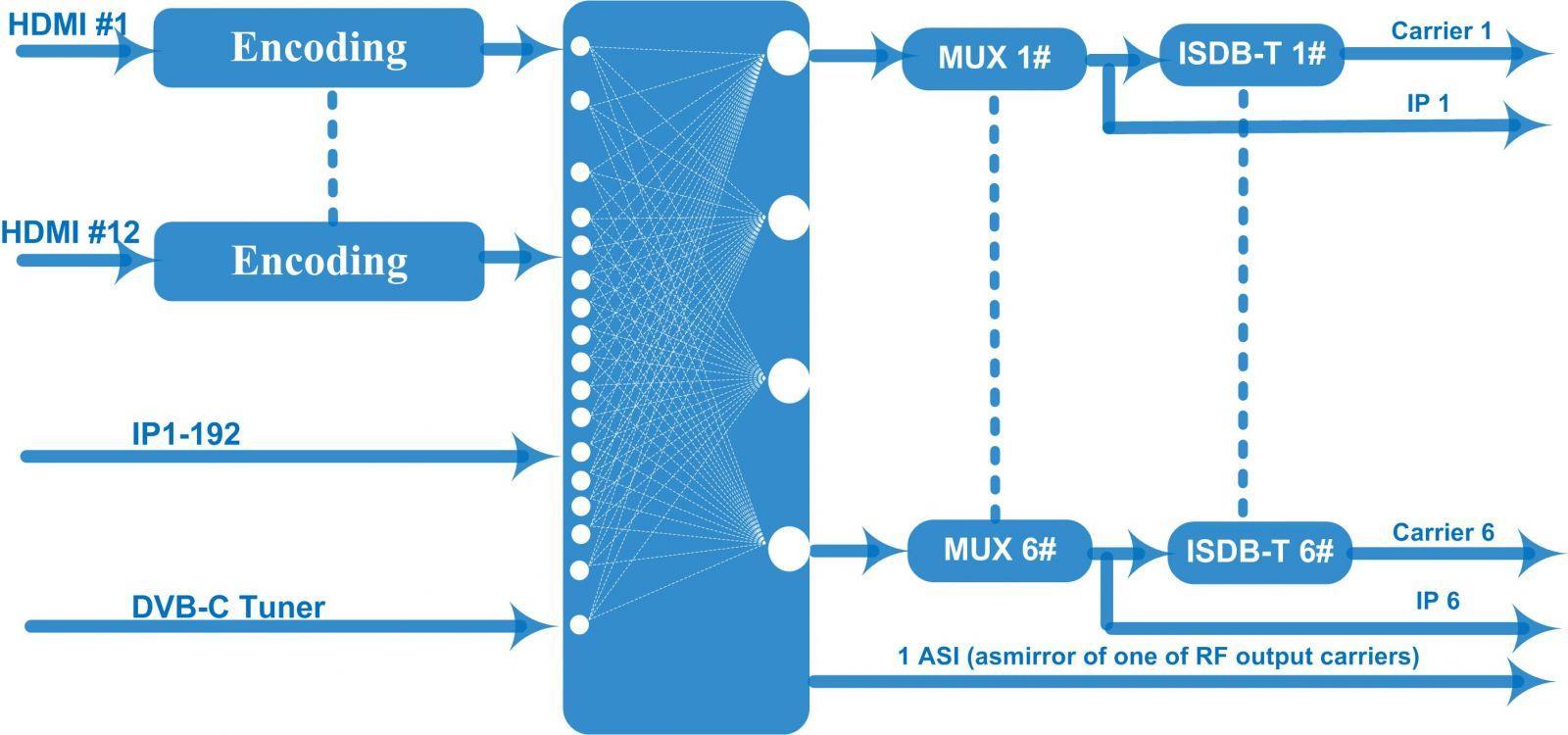

Gráfico de Princípios ISDB-T Especificação técnica
12 entradas HDMI
12 entradas CC (legenda oculta), interface BNC
1 sintonizador DVB-C (ATSC opcional) para re-mux, interface tipo F
Entrada
512 entrada IP sobre UDP e RTP, DATA1, RJ45 saída RF DVB-C
256 entradas IP sobre UDP e RTP, DATA1, RJ45 saída RF DVB-T/ATSC
192 entrada IP sobre UDP e RTP, DATA1, RJ45—saída RF ISDB
Entrada
Resolução
Vídeo
Saída
1920*1080_60p, 1920*1080_50p,1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P, 720*480_60i, 720*576_50i
1920*1080_60p, 1920*1080_50p,1920*1080_60i, 1920*1080_50i, 1440*1080_60i, 1440*1080_50i, 1280*720_60p, 1280*720_50P, 720*576_50p, 720*576_50i, 720*576_30p, 720*576_25p, 720*480_60p, 720*480_60i,720*480_30p, 720*480_25p,320*240_60p,320*240_50p, 320*240_30p, 320*240_25p,320*180_60p, 320*180_50p, 320*180_30p, 320*180_25p, 960*540_50i, 704*576_50i,704*480_60i, 640*576_50i
640*480_60i, 544*576_50i,544*480_60i,
Codificação MPEG2 e MPEG4 AVC/H.264
Taxa de bits
0,8~19Mbps para codificação H.264 1~19Mbps para codificação MPEG-2
Controle de Taxa CBR/VBR
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Estrutura do Partido Republicano
Pré-tratamento avançado
Codificação
Áudio
Multiplexação
Taxa de amostragem
Quadro GOP B: 0-3, Quadro GOP P: 0-6
Desentrelaçamento, redução de ruído
MPEG1 Camada II, MPEG2-AAC, MPEG4-AAC, Codificação Dolby Digital AC3 (2.0) (opcional), Passagem AC3 (2.0/5.1)
48KHz
Taxa de bits 64 Kbps-320 kbps cada canal
PID máximo
Remapeamento 180 entradas por canal
Remapeamento PID (automático ou manual)
Lutando
Função
Ajuste preciso de PCR
Gerar tabela PSI/SI automaticamente
CA máximo de simulcrypt 4
Padrão ETR289, ETSI 101197, ETSI 103197
Conexão Conexão local/remota
Canal QAM: saída de 16 portadoras não adjacentes (largura de banda máxima de 192 MHz)
Padrão: EN300 429/ITU-T J.83A/B
MER: ≥40 dB
Frequência RF: 50~960MHz, passo de 1KHz
Modulação
DVB-C
Nível de saída de RF: -20~+10dbm, passo de 0,1db
Taxa de símbolo: 5,0 msps ~ 7,0 msps, passo a passo de 1 ksps J.83A J.83B
Constelação 16/32/64/128/256QAM 64/256 QAM
Largura de banda 8M 6M
Padrão EN300744
Modo FFT 2K, 4K, 8K
Largura de banda 6M, 7M, 8M
Constelação QPSK, 16QAM, 64QAM
TDT
Intervalo de guarda 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
MAIS ≥42 dB
Frequência de RF 50~960MHz, passo de 1KHz
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Saída de fluxo
ATSC
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Saída RF
Saída de 8 portadoras não adjacentes (largura de banda máxima de 192 MHz)
Nível de saída de RF -20~ +10 dBm, passo de 0,1 dB
Padrão ATSC A/53
Largura de banda 6M
Constelação 8VSB
FEC RS(208 188)+Treliça
MAIS ≥40dB
LCA -55 dBc
Frequência de RF 50~960MHz, passo de 1KHz
Saída RF
Função do sistema
ISDB-T
Saída de 8 portadoras não adjacentes (largura de banda máxima de 192 MHz)
Nível de saída de RF -20~+10dbm (para todas as operadoras), passo de 0,5db
Padrão ARIB STD-B31
Largura de banda 6M
Constelação QPSK, 16QAM, 64QAM
Intervalo de guarda 1/32, 1/16, 1/8, 1/4
Modo de transmissão 2K, 4K, 8K
Taxa de código 1/2, 2/3, 3/4, 5/6, 7/8
MAIS ≥40dB
Frequência de RF 50~960MHz, passo de 1KHz
Saída RF
Saída de 6 portadoras não adjacentes (largura de banda máxima de 192 MHz)
Nível de saída de RF -20dBm~+10dBm, passo de 0,1dB
1 saída ASI como espelho de uma das portadoras de saída RF - Opcional
16 saídas MPTS sobre UDP e RTP/RTSP como espelho de 16 portadoras DVB-C, 8 saídas MPTS sobre UDP e RTP/RTSP como espelho de 8 portadoras DVB-T/ATSC (opcional)
6 saídas MPTS sobre UDP e RTP/RTSP como espelho de 6 portadoras ISDB-T (opcional)
Interface Ethernet Base-T 1*1000M
Gestão de rede (WEB)
Língua chinesa e inglesa
Atualização de software Ethernet Variado Dimensão (L×C×A)
482 mm × 440 mm × 44 mm
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Ambiente 0~45℃(trabalho)；-20~80℃（Armazenamento）
Requisitos de energia CA 110 V ± 10%, 50/60 Hz, CA 220 ± 10%, 50/60 Hz
