Modulador codificador NDS3544M
Descripción general del producto
El modulador codificador HD NDS3544M es un dispositivo profesional de alta integración que incluye codificación, multiplexación, codificación y modulación. Admite 12 entradas HDMI y 12 CC, una entrada de sintonizador DVB-C (ATSC opcional) y 256 entradas IP a través del puerto Data1 (GE). También admite salida RF DVB-C con 16 portadoras no adyacentes o salida RF DVB-T/ATSC con 8 portadoras no adyacentes o salida RF ISDB-T con 6 portadoras no adyacentes y admite 16 MPTS como espejo de 16 portadoras u 8 MPTS como espejo de 8 portadoras o 6 MPTS como espejo de 6 portadoras a través del puerto de salida Data2 (GE). Para satisfacer los diversos requisitos de los clientes, también está equipado con 1 salida ASI como espejo de una de las portadoras de salida RF. Este dispositivo de función completa lo hace ideal para sistemas de cabecera CATV pequeños.
Características principales
* 12 entradas HDMI con codificación MPEG2 y MPEG4 AVC/H.264
* Puerto de entrada de 12 CC (subtítulos)
* 1 entrada de sintonizador DVB-C (ATSC opcional) para re-mux
* Cada canal de salida de portadora procesa un máximo de 32 IP desde el puerto de entrada DATA1 (protocolo UDP y RTP)
* Codificación MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC, Dolby Digital AC3 (2.0) (opcional), transferencia directa AC3 (2.0/5.1)
* Admite multiplexación/codificación/modulación DVB-C de 16 grupos
* Admite multiplexación de 8 grupos/modulación DVB-T/ATSC Opcional
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
* Admite multiplexación de 6 grupos/modulación ISDB-T Opcional
* Admite 1 salida ASI como espejo de una de las portadoras de salida RF (opcional)
* Admite salida IP 16 MPTS (solo puerto DATA2) a través de UDP, RTP/RTSP
* Admite salida IP de 8 MPTS (solo puerto DATA2) a través de UDP, RTP/RTSP Salida RF DVB-T/ATSC
* Admite salida IP de 6 MPTS (solo puerto DATA2) a través de UDP, RTP/RTSP Salida RF ISDB-T
* Admite reasignación de PID, ajuste preciso de PCR, edición e inserción de PSI y SI
* Control mediante gestión web y actualizaciones fáciles vía web
Cuadro de principios

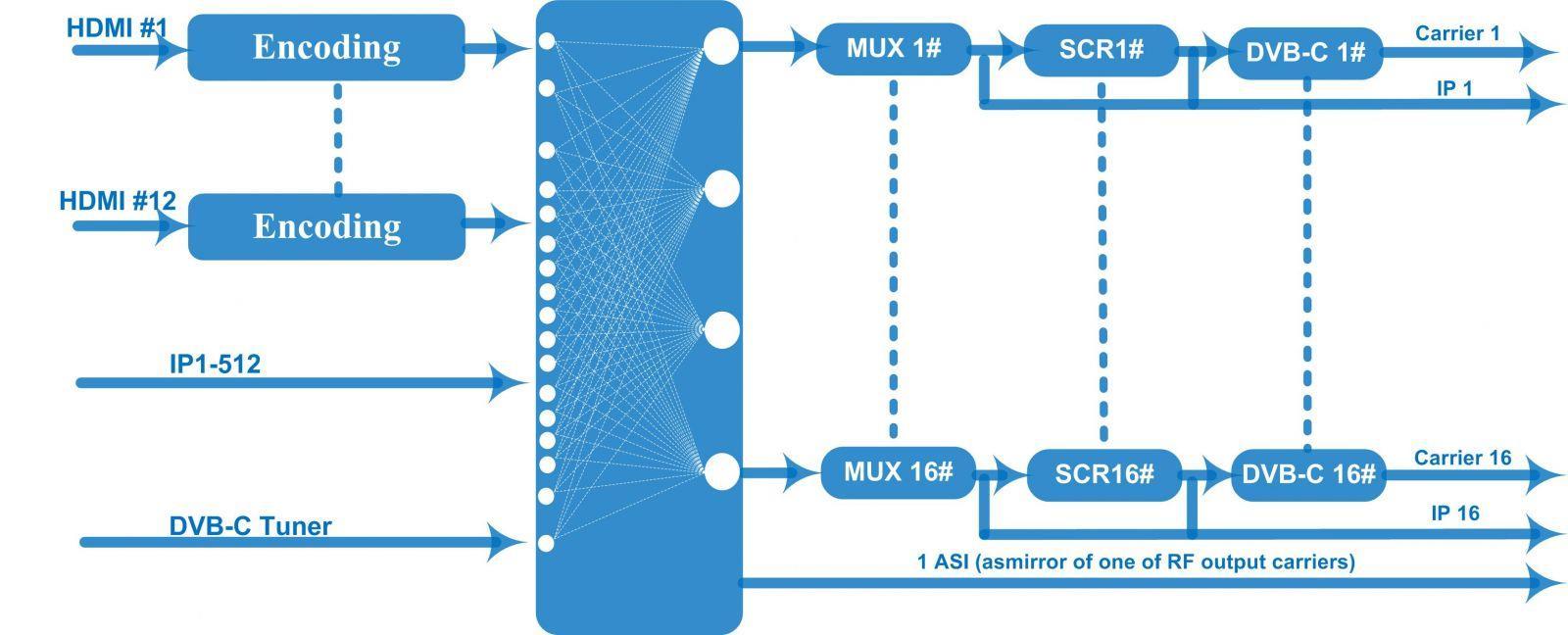

Diagrama de principios del DVB-C
Cuadro de principios de DVB-T/ATSC

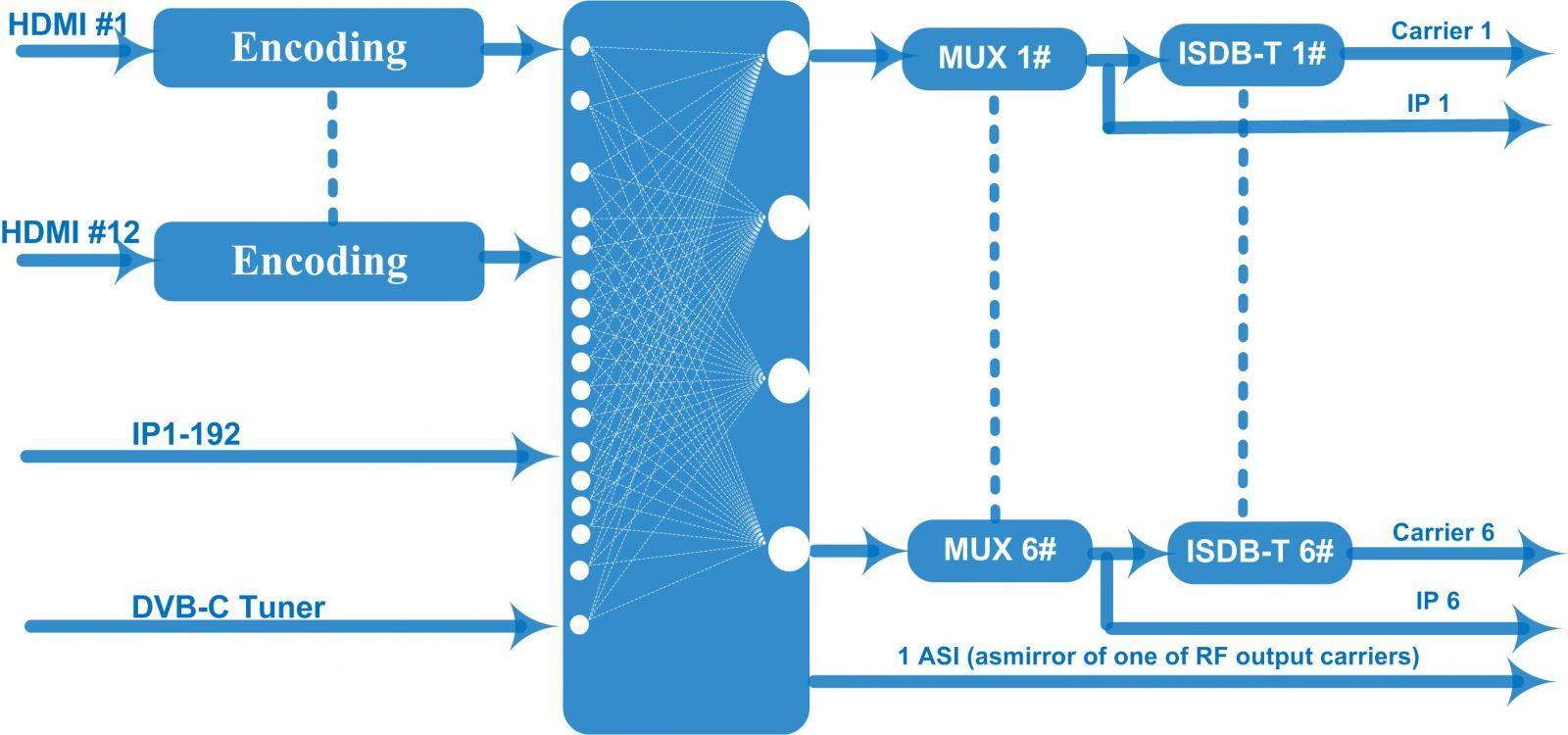

Cuadro de principios de ISDB-T Especificaciones técnicas
12 entradas HDMI
Entrada de 12 CC (subtítulos cerrados), interfaz BNC 1 sintonizador DVB-C (ATSC opcional) para re-mux, interfaz tipo F
Aporte
Entrada IP 512 a través de UDP y RTP, DATA1, RJ45 salida RF DVB-C
Entrada de 256 IP a través de UDP y RTP, DATA1, RJ45 salida RF DVB-T/ATSC
192 Entrada IP a través de UDP y RTP, DATA1, RJ45—salida RF ISDB
Aporte
Resolución
Video
Producción
1920*1080_60p, 1920*1080_50p, 1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P, 720*480_60i, 720*576_50i
1920*1080_60p, 1920*1080_50p, 1920*1080_60i, 1920*1080_50i, 1440*1080_60i, 1440*1080_50i, 1280*720_60p, 1280*720_50p, 720*576_50p, 720*576_50i, 720*576_30p, 720*576_25p, 720*480_60p, 720*480_60i, 720*480_30p, 720*480_25p, 320*240_60p, 320*240_50p, 320*240_30p, 320*240_25p, 320*180_60p, 320*180_50p, 320*180_30p, 320*180_25p, 960*540_50i, 704*576_50i, 704*480_60i, 640*576_50i
640*480_60i, 544*576_50i, 544*480_60i,
Codificación MPEG2 y MPEG4 AVC/H.264
Tasa de bits
Control de velocidad
0,8~19 Mbps para codificación H.264 1~19Mbps para codificación MPEG-2
CBR/VBR
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Estructura del Partido Republicano
Pretratamiento avanzado
Codificación
Audio
Multiplexación
Pelea
Modulación
Cuadro GOP B: 0-3, Cuadro GOP P: 0-6
Desentrelazado, reducción de ruido
MPEG1 Capa II, MPEG2-AAC, MPEG4-AAC, Codificación Dolby Digital AC3 (2.0) (opcional), Paso a través de AC3 (2.0/5.1)
Frecuencia de muestreo 48 kHz
Tasa de bits 64 Kbps-320 kbps cada canal
PID máximo
Reasignación
Función
180 entradas por canal
Reasignación de PID (automática o manual)
Ajuste preciso de PCR
Generar tabla PSI/SI automáticamente
CA de cifrado simultáneo máximo 4
Estándar ETR289, ETSI 101197, ETSI 103197
Conexión Conexión local/remota
Canal QAM: salida de 16 portadoras no adyacentes (ancho de banda máximo 192 MHz)
Norma: EN300 429/ITU-T J.83A/B
MER: ≥40 dB
Frecuencia de RF: 50~960 MHz, paso de 1 KHz
DVB-C
Nivel de salida de RF: -20~+10dbm, paso de 0,1db
Velocidad de símbolo: 5,0 Msps ~ 7,0 Msps, incrementos de 1 ksps
J.83A
DVB-T
J.83B
Constelación 16/32/64/128/256QAM 64/256 AMQ
Ancho de banda 8 millones 6M
Estándar EN300744
Modo FFT 2K, 4K, 8K
Ancho de banda 6 millones, 7 millones, 8 millones
Constelación QPSK, 16 QAM, 64 QAM
Intervalo de guardia 1/4, 1/8, 1/16, 1/32
Comisión Económica para 1/2, 2/3, 3/4, 5/6, 7/8
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Europa (CEE)
MER ≥42 dB
Frecuencia de RF 50~960 MHz, paso de 1 KHz
Salida RF
Salida de flujo
ASC-Asociación de Sociedades
Anónimas
ISDB-T
Salida de 8 portadoras no adyacentes (ancho de banda máximo 192 MHz)
Nivel de salida de RF -20~+10 dBm, paso de 0,1 db
Estándar ATSC-A/53
Ancho de banda 6M
Constelación 8VSB
Comisión
Económica para Europa (CEE) RS(208 188)+Enrejado
MER ≥40dB
LCA -55 dBc
Frecuencia de RF 50~960 MHz, paso de 1 KHz
Salida RF
Salida de 8 portadoras no adyacentes (ancho de banda máximo 192 MHz)
Nivel de salida de RF -20~+10dbm (para todos los operadores), incrementos de 0,5db
Estándar Norma ARIB-B31
Ancho de banda 6M
Constelación QPSK, 16 QAM, 64 QAM
Intervalo de guardia 1/32, 1/16, 1/8, 1/4
Modo de transmisión 2K, 4K, 8K
Tasa de código 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥40dB
Frecuencia de RF 50~960 MHz, paso de 1 KHz
Salida RF
Salida de 6 portadoras no adyacentes (ancho de banda máximo 192 MHz)
Nivel de salida de RF -20dBm~+10dBm, incrementos de 0,1dB
1 salida ASI como espejo de una de las portadoras de salida RF -Opcional
Salida de 16 MPTS sobre UDP y RTP/RTSP como espejo de 16 portadoras DVB-C, Salida MPTS de 8 canales sobre UDP y RTP/RTSP como espejo de 8 portadoras
DVB-T/ATSC (opcional)
Salida de 6 MPTS sobre UDP y RTP/RTSP como espejo de 6 portadoras ISDB-T (opcional)
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
1*Interfaz Ethernet Base-T de 1000 M
Función del sistema
Misceláneas
Gestión de red (WEB)
Idioma chino e inglés
Actualización del software de Ethernet
Dimensiones (An. × L. × Al.) 482 mm × 440 mm × 44 mm
Ambiente 0~45℃(trabajo);-20~80℃(almacenamiento)
Requisitos de potencia CA 110 V ± 10 %, 50/60 Hz, CA 220 ± 10 %, 50/60 Hz
Información de pedidos
Entrada de IP Salida IP Portadores de RF Pelea
