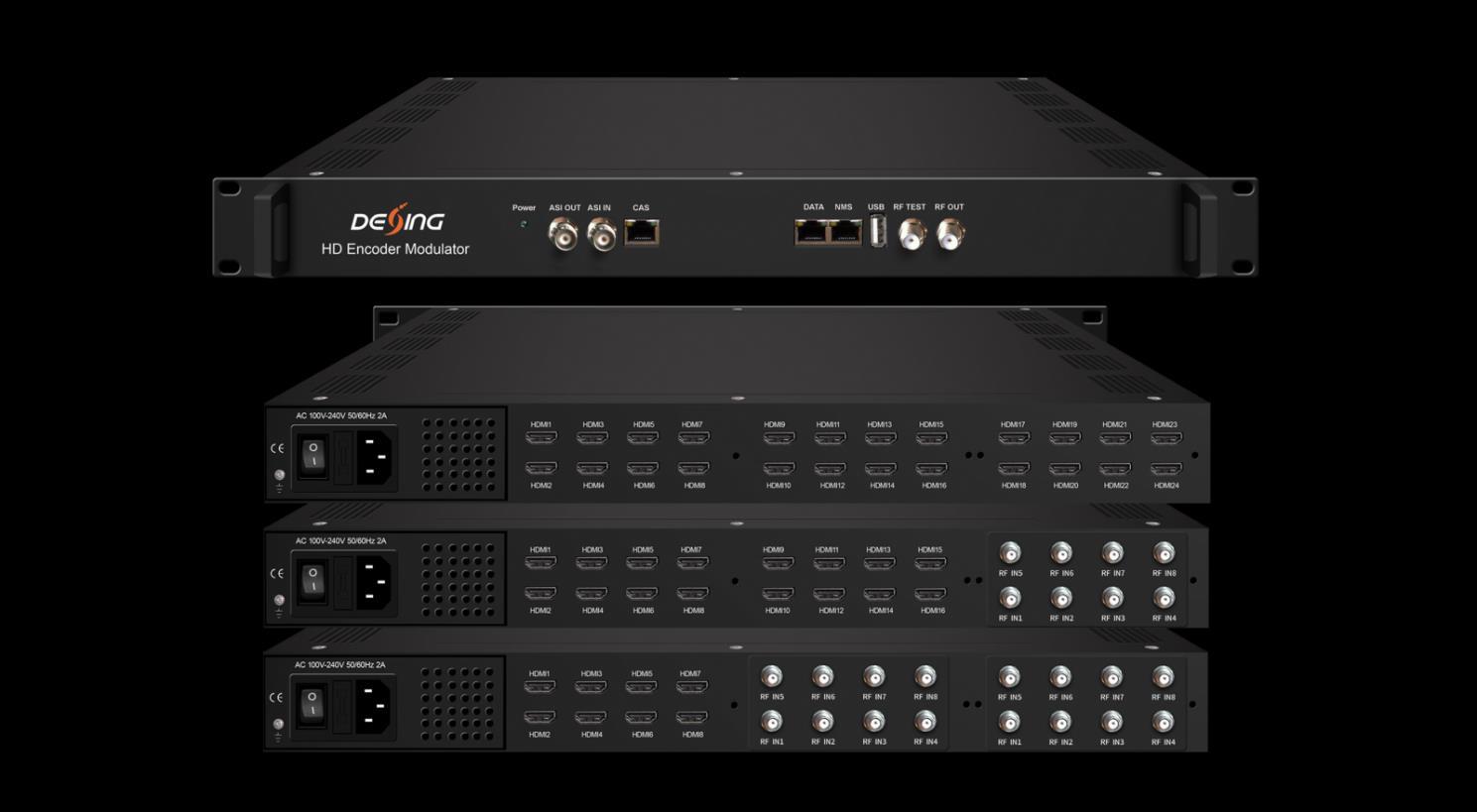

Modulador codificador HD NDS3536S
Visão geral do produto
O NDS3536S é um dispositivo profissional de alta integração que inclui funções de codificação (e demodulação), multiplexação e modulação em um único gabinete. Ele suporta 8/16/24 entradas HDMI (ou HDMI mais entrada mixagem de sintonizador DVB-S2/S2X/C/T/T2/ISDB-T), 1 entrada ASI, 1 entrada de player USB e 128 entradas IP pela porta GE e saída por vários canais de portadora DVB-C (ou DVB-T/ATSC/ISDB-T opcional). Ele também suporta saída MPTS como espelho de portadoras pela porta GE e 1 saída ASI como espelho de uma das portadoras. Este dispositivo de função completa o torna ideal para
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
pequenos sistemas de headend CATV e é uma escolha inteligente para sistema de TV de hotel, sistema de entretenimento em bar esportivo, hospital, apartamento...
Principais características
8/16/24 entradas HDMI (ou HDMI mais sintonizadores DVB-S2/S2X/C/T/T2/ISDB-T mix input), codificação de vídeo MPEG-4 AVC/H.264
1 entrada ASI para re-mux
1 USB Player (Insira a unidade flash USB com os vídeos “ xxx.ts ” no NDS3536S e reproduza o conteúdo de forma fácil; sistema de arquivos FAT 32)
128 entradas IP sobre UDP e RTP via porta GE
Cada canal de saída da operadora processa no máximo 32 IPs da porta GE (protocolo UDP e RTP)
Codificação de áudio MPEG1 Layer II, LC-AAC e HE-AAC, AC3 Pass Through e ajuste de ganho de áudio
Suporta saída RF DVB-C de 12 canais (saída DVB-T de 8 canais/16 canais, ATSC de 8 canais ou ISDB-T de 6 canais/16 canais para opção, conforme pedido)
Suporta 1 saída ASI como espelho de uma das portadoras de saída RF Opcional
Suporte a saída MPTS IP sobre UDP, RTP/RTSP

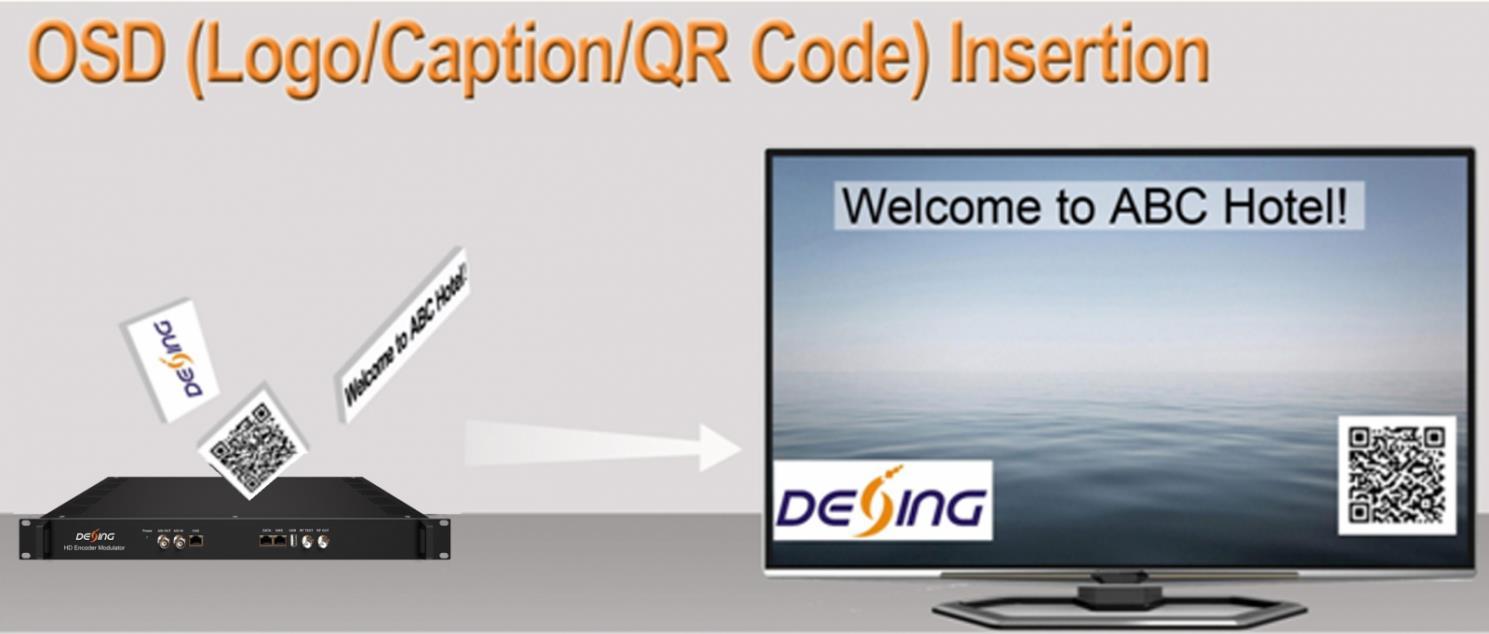

Suporte para inserção de LOGOTIPO, legenda e código QR (idiomas suportados:中文, inglês,
сский , ودرا, para mais idiomas, consulte-nos )
Suporte para remapeamento de PID/ajuste preciso de PCR/edição e inserção de PSI/SI
Controle via gerenciamento web e atualizações fáceis via web

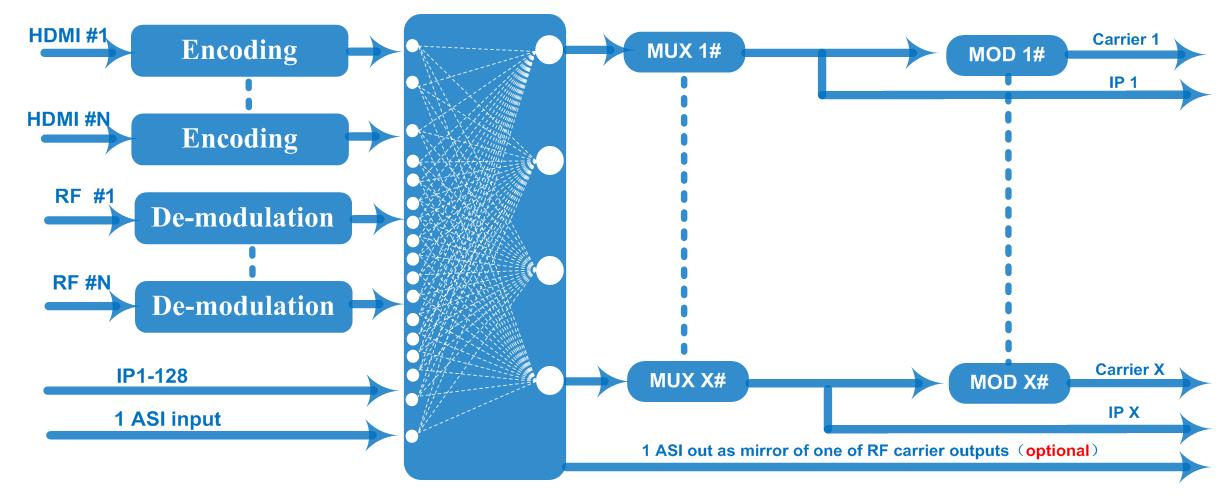

Quadro de Princípios
Especificações técnicas
8/16/24 entradas HDMI para opção (ou HDMI e entrada de mixagem de sintonizador diferente, detalhes, consulte o guia de pedidos abaixo)
Entrada
1 ASI para re-mux
1 entrada USB Player para re-mux (vídeo “xxx.ts”)
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
128 entradas IP sobre UDP e RTP, porta GE, RJ45
Vídeo (Entrada HDMI) Resolução
Entrada
Áudio (Entrada HDMI)
Saída
Codificação MPEG-4 AVC/H.264
1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i, 1280×720_60P, 1280×720_50P, 720×576_50i,720×480_60i,
1920×1080_30P, 1920×1080_25P, 1280×720_30P, 1280×720_25P, 720×576_25P,720×480_30P,
Taxa de bits 1Mbps~13Mbps cada canal
Controle de Taxa CBR/VBR
Estrutura do Partido Republicano IP…P (ajuste do quadro P, sem quadro B)
Codificação MPEG-1 Camada 2, LC-AAC, HE-AAC e AC3 Pass through
Taxa de amostragem 48KHz
Resolução 24 bits
Ganho de áudio 0-255 Ajustável
Taxa de bits da camada 2 do MPEG-1
Taxa de bits
LC-AAC
Taxa de bits
HE-AAC
DVB-S
Seção do afinador
DVB-S2
48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
48/56/64/80/96/112/128 kbps
Frequência de entrada 950-2150MHz
Taxa de Símbolo 0,5~45 Msps
Constelação QPSK
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Frequência de entrada 950-2150MHz
Taxa de Símbolo QPSK/8PSK/16APSK: 0,5~45 Msps 32APSK:0,5~40 Msps
Constelação QPSK/8PSK/16APSK/32APSK
FEC
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9,9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Multiplexação
DVB-S2X
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9
Taxa de bits máxima de entrada por sintonizador
Taxa de Símbolo
Constelação
≤170 Mbps
QPSK/8PSK/16APSK: 0,5~45 Msps; 8APSK/32APSK: 0,5~40 Msps
QPSK/8PSK/16APSK/8APSK/32APSK
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18
8APSK: 5/9-E, 26/45-E
FEC
Taxa de bits máxima de entrada por sintonizador
Intensidade do sinal -65 ~ -25dBm
PID máximo
Remapeamento
Função
Modulação DVB-C
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10,1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
≤170 Mbps
255 entradas por canal
Remapeamento PID (automático ou manual)
Ajuste preciso de PCR
Gerar tabela PSI/SI automaticamente
Canal QAM
Saída de 12 portadoras não adjacentes (largura de banda máxima de 192 MHz)
Padrão EN300 429/ITU-T J.83A/B
MAIS ≥40 dB
Frequência de RF 50~960MHz, passo de 1KHz
Nível de saída de RF -20~+3dbm, passo de 0,1db
Taxa de Símbolo 5,0Msps~7,0Msps, passo a passo de 1ksps
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
TDT
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
J.83A J.83B
Constelação 16/32/64/128/256QAM 64/256 QAM
Largura de banda 8M 6M
Padrão EN300744
Modo FFT 2K, 4K, 8K
Largura de banda 6M, 7M, 8M
Constelação QPSK, 16QAM, 64QAM
Intervalo de guarda 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
MAIS ≥42 dB
Frequência de RF 50~960MHz, passo de 1KHz
Saída RF
ATSC
ISDB-T
Saída de 8 (ou 16) portadoras não adjacentes (largura de banda máxima de 192 MHz)
Nível de saída de RF -20~ +3dBm, passo de 0,1db
Padrão ATSC A/53
Largura de banda 6M
Constelação 8VSB
FEC RS(208 188)+Treliça
MAIS ≥40dB
LCA -55 dBc
Frequência de RF 50~960MHz, passo de 1KHz
Saída RF
Saída de 8 portadoras não adjacentes (largura de banda máxima de 192 MHz)
Nível de saída de RF -20~+3dbm (para todas as operadoras), passo de 0,5db
Padrão ARIB STD-B31
Largura de banda 6M
Constelação QPSK, 16QAM, 64QAM
Intervalo de guarda 1/32, 1/16, 1/8, 1/4
Modo de transmissão 2K, 4K, 8K
Taxa de código 1/2, 2/3, 3/4, 5/6, 7/8
MAIS ≥40dB
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Saída de fluxo
Função do sistema
Variado
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Frequência de RF 50~960MHz, passo de 1KHz
Saída RF
Saída de 6 (ou 16) portadoras não adjacentes (largura de banda máxima de 192 MHz)
Nível de saída de RF -20dBm~+3dBm, passo de 0,1dB
1 saída ASI como espelho de uma das portadoras de saída RF (opcional)
12 saídas MPTS sobre UDP e RTP/RTSP como espelho de 12 portadoras DVB-C,
Saída MPTS 8/16 sobre UDP e RTP/RTSP como espelho de portadoras DVB-T 8/16 (opcional)
8 saídas MPTS sobre UDP e RTP/RTSP como espelho de 8 portadoras ATSC (opcional)
Saída MPTS 6/16 sobre UDP e RTP/RTSP como espelho de portadoras ISDB-T 6/16 (opcional)
Interface Ethernet Base-T 1*1000M, porta GE
Gestão de rede (WEB)
Língua chinesa e inglesa
Atualização de software Ethernet
Dimensão (L×C×A) 482 mm × 328 mm × 44 mm
Ambiente 0~45℃(trabalho); -20~80℃(armazenamento)
Requisitos de energia CA 110 V ± 10%, 50/60 Hz, CA 220 ± 10%, 50/60 Hz
Informações para pedidos
Seção de entrada:
1 8 / /
2 16 / / Opção 3 24 / / Opção 4 8 8 / Opção 5 8 16 / Opção 6 16 8 / Opção 7 8 / 8 Opção 8 8 / 16
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Seção de saída:
Padrão de saída RF
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
IP
