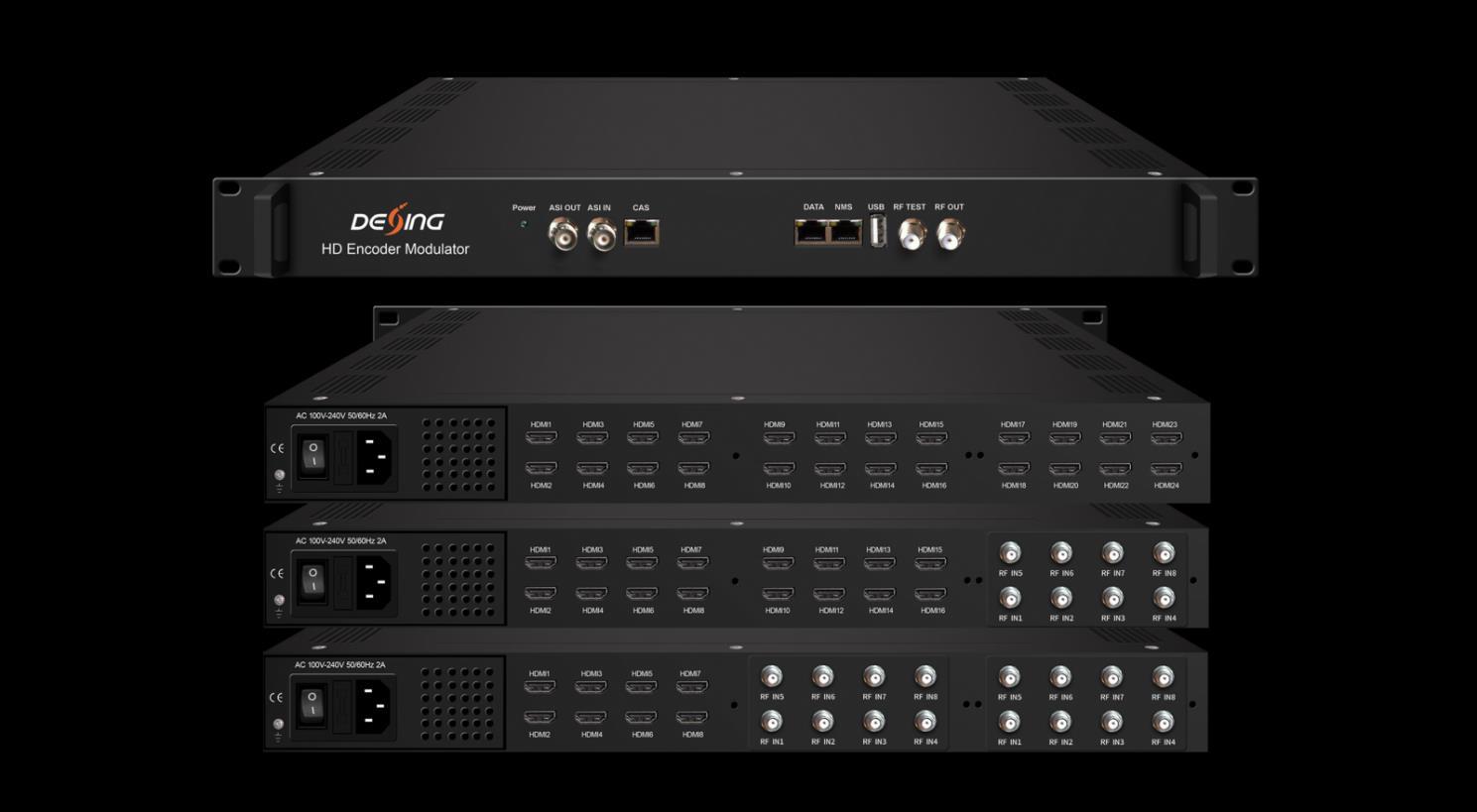

Modulador codificador HD NDS3536S
Descripción general del producto
El NDS3536S es un dispositivo profesional de alta integración que incluye funciones de codificación (y demodulación), multiplexación y modulación en un solo dispositivo. Admite 8/16/24 entradas HDMI (o HDMI más entrada de mezcla de sintonizador DVB-S2/S2X/C/T/T2/ISDB-T), 1 entrada ASI, 1 entrada de reproductor USB y 128 entradas IP a través del puerto GE, y salida por múltiples canales de portadora DVB-C (o DVB-T/ATSC/ISDB-T opcional). También admite salida MPTS como espejo de portadoras a través del puerto GE y 1 salida ASI como espejo de una de las portadoras. Este dispositivo con todas las funciones lo
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
hace ideal para sistemas de cabecera CATV pequeños, y es una opción inteligente para sistemas de TV de hoteles, sistemas de entretenimiento en bares deportivos, hospitales, apartamentos...
Características principales
8/16/24 entradas HDMI (o entrada de mezcla de sintonizadores HDMI más DVB-S2/S2X/C/T/T2/ISDB-T), codificación de video MPEG-4 AVC/H.264
1 entrada ASI para re-mux
1 reproductor USB (Inserte la unidad Flash USB con videos “ xxx.ts ” en el NDS3536S y reproduzca el contenido de manera sencilla; sistema de archivos FAT 32)
Entrada de 128 IP a través de UDP y RTP a través del puerto GE
Cada canal de salida del operador procesa un máximo de 32 IP desde el puerto GE (protocolo UDP y RTP)
Codificación de audio MPEG1 Layer II, LC-AAC y HE-AAC, paso a través de AC3 y ajuste de ganancia de audio
Admite salida RF DVB-C de 12 canales (salida DVB-T de 8 canales/16 canales, ATSC de 8 canales o salida ISDB-T de 6 canales/16 canales como opción, según pedido)
Admite 1 salida ASI como espejo de una de las portadoras de salida RF Opcional
Admite salida IP MPTS a través de UDP, RTP/RTSP

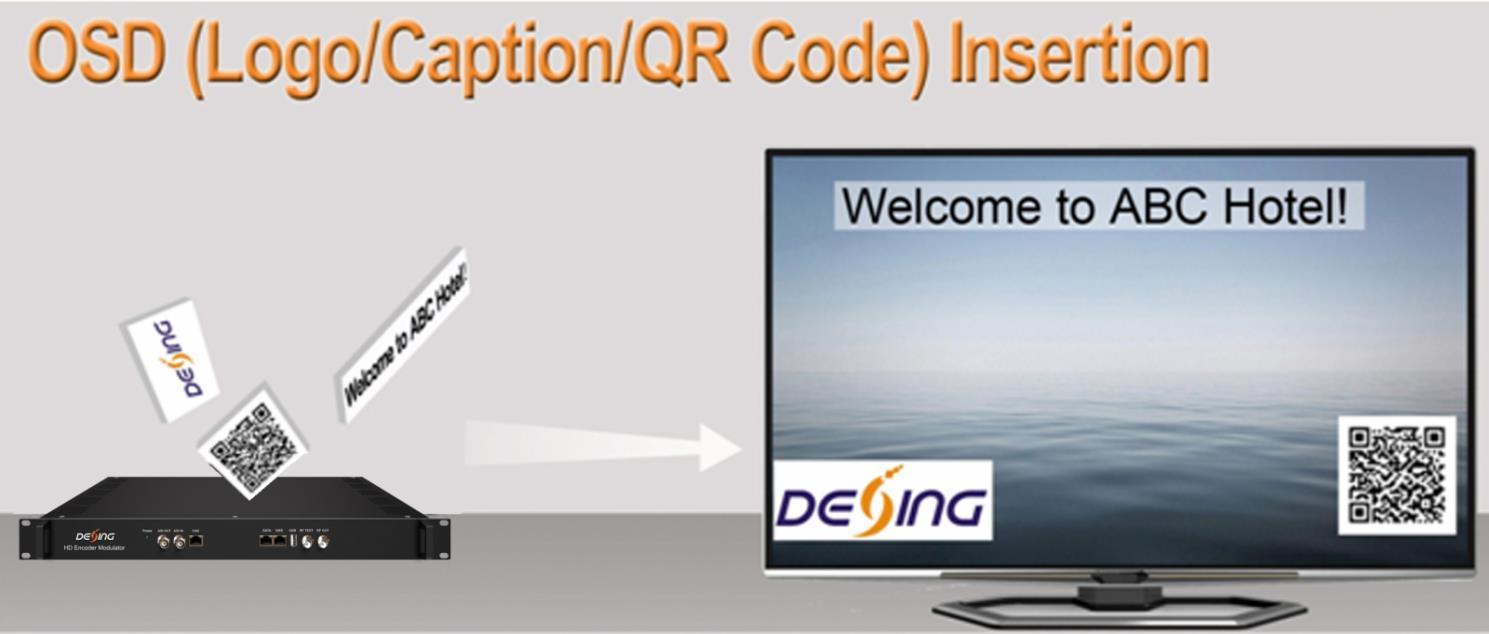

Admite inserción de logotipo, subtítulos y códigos QR (idiomas admitidos: chino , inglés, árabe, ไไไ, ไไไไไไ, ruso , árabe; para más idiomas, consúltenos )
Admite reasignación de PID, ajuste preciso de PCR, edición e inserción de PSI y SI
Control mediante gestión web y actualizaciones sencillas vía web

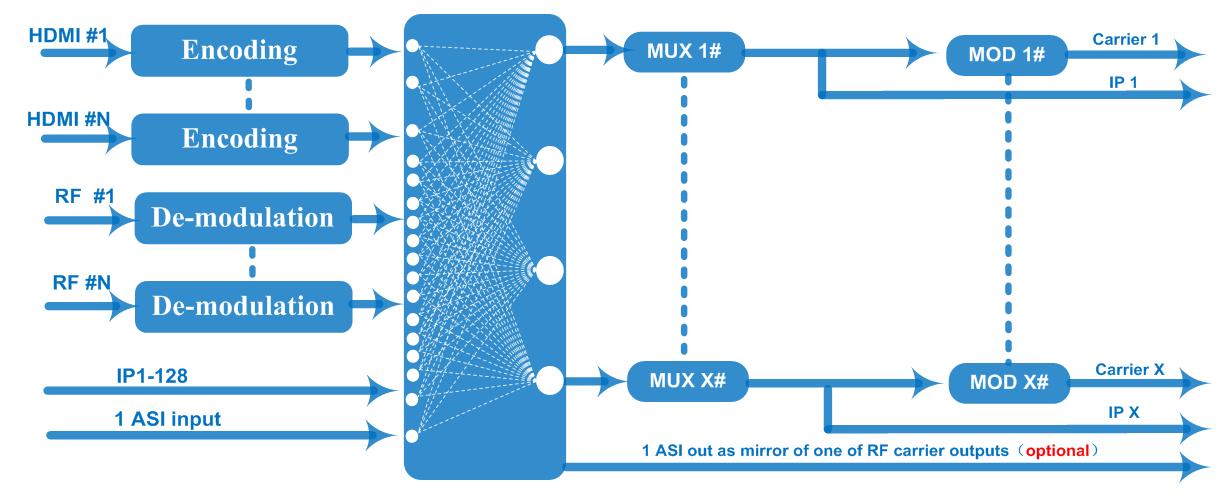

Cuadro de principios
Especificaciones técnicas
Entradas HDMI 8/16/24 para opción (o entrada de mezcla HDMI y sintonizador diferente, detalles por favor verifique la guía de pedido a continuación)
Aporte
1 ASI para re-mux
1 entrada de reproductor USB para re-mux (video “xxx.ts”)
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Entrada de 128 IP a través de UDP y RTP, puerto GE, RJ45
Aporte
Resolución
Video (Entrada HDMI)
Audio (Entrada HDMI)
Producción
Codificación MPEG-4 AVC/H.264
1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i, 1280×720_60P, 1280×720_50P, 720×576_50i,720×480_60i,
1920×1080_30P, 1920×1080_25P, 1280×720_30P, 1280×720_25P, 720×576_25P,720×480_30P,
Tasa de bits 1 Mbps ~ 13 Mbps cada canal
Control de velocidad CBR/VBR
Estructura del Partido Republicano
IP…P (ajuste del marco P, sin marco B)
Codificación Paso a través de MPEG-1 Capa 2, LC-AAC, HE-AAC y AC3
Frecuencia de muestreo 48 kHz
Resolución 24 bits
Ganancia de audio 0-255 ajustable
Velocidad de bits de MPEG-1 capa 2
Tasa de bits
LC-AAC
Tasa de bits
HE-AAC
DVB-S
Sección del sintonizador
DVB-S2
48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
48/56/64/80/96/112/128 kbps
Frecuencia de entrada 950-2150 MHz
Tasa de símbolos 0,5 ~ 45 Msps
Constelación QPSK Comisión
Económica para Europa (CEE) 1/2, 2/3, 3/4, 5/6, 7/8
Frecuencia de entrada 950-2150 MHz
Tasa de símbolos QPSK/8PSK/16APSK: 0,5~45 Msps
32APSK: 0,5 ~ 40 Msps
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Constelación QPSK/8PSK/16APSK/32APSK
Comisión Económica para Europa (CEE)
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9
Velocidad de bits máxima de entrada por sintonizador ≤170 Mbps
Tasa de símbolos
Constelación
Multiplexación
DVB-S2X
Comisión Económica para Europa (CEE)
QPSK/8PSK/16APSK: 0,5~45 Msps; 8APSK/32APSK: 0,5~40 Msps
QPSK/8PSK/16APSK/8APSK/32APSK
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2 L, 8/15 L, 5/9 L, 26/45, 3/5, 3/5 L, 28/45, 23/36, 2/3 L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 15/11, 7/9
Velocidad de bits máxima de entrada por sintonizador ≤170 Mbps
Intensidad de la señal -65 ~ -25 dBm
PID máximo
Reasignación
Función
Modulación DVB-C
255 entradas por canal
Reasignación de PID (automática o manual)
Ajuste preciso de PCR Generar tabla PSI/SI automáticamente
Canal QAM
Salida de 12 portadoras no adyacentes (ancho de banda máximo 192 MHz)
Estándar EN300 429/ITU-T J.83A/B
MER ≥40 dB
Frecuencia de RF 50~960 MHz, paso de 1 KHz
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Nivel de salida de RF -20~+3dbm, paso de 0,1db
Tasa de símbolos 5,0 Msps~7,0 Msps, incrementos de 1 ksps J.83A J.83B
Constelación 16/32/64/128/256QAM 64/256 AMQ
Ancho de banda 8 millones 6M
Estándar EN300744
Modo FFT 2K, 4K, 8K
Ancho de banda 6 millones, 7 millones, 8 millones
Constelación QPSK, 16 QAM, 64 QAM
Intervalo de guardia 1/4, 1/8, 1/16, 1/32
Comisión
DVB-T
ASC-Asociación de Sociedades
Anónimas
Económica para Europa (CEE) 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥42 dB
Frecuencia de RF 50~960 MHz, paso de 1 KHz
Salida RF
ISDB-T
Salida de 8 (o 16) portadoras no adyacentes (ancho de banda máximo 192 MHz)
Nivel de salida de RF -20~+3dBm, paso de 0,1db
Estándar ATSC-A/53
Ancho de banda 6M
Constelación 8VSB
Comisión
Económica para Europa (CEE) RS(208 188)+Enrejado
MER ≥40dB
LCA -55 dBc
Frecuencia de RF 50~960 MHz, paso de 1 KHz
Salida RF
Salida de 8 portadoras no adyacentes (ancho de banda máximo 192 MHz)
Nivel de salida de RF -20~+3dbm (para todos los operadores), incrementos de 0,5db
Estándar Norma ARIB-B31
Ancho de banda 6M
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Constelación QPSK, 16 QAM, 64 QAM
Intervalo de guardia 1/32, 1/16, 1/8, 1/4
Modo de transmisión 2K, 4K, 8K
Tasa de código 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥40dB
Frecuencia de RF 50~960 MHz, paso de 1 KHz
Salida RF
Salida de flujo
Función del sistema
Misceláneas
Salida de 6 (o 16) portadoras no adyacentes (ancho de banda máximo 192 MHz)
Nivel de salida de RF -20dBm~+3dBm, incrementos de 0,1dB
1 salida ASI como espejo de una de las portadoras de salida RF (opcional)
Salida de 12 MPTS sobre UDP y RTP/RTSP como espejo de 12 portadoras DVB-C, Salida MPTS 8/16 sobre UDP y RTP/RTSP como espejo de portadoras DVB-T 8/16 (opcional)
Salida MPTS de 8 canales sobre UDP y RTP/RTSP como espejo de 8 portadoras
ATSC (opcional)
Salida MPTS 6/16 sobre UDP y RTP/RTSP como espejo de portadoras ISDB-T 6/16 (opcional)
1*Interfaz Ethernet Base-T 1000M, puerto GE
Gestión de red (WEB)
Idioma chino e inglés
Actualización del software de Ethernet
Dimensiones (An. × L. × Al.) 482 mm × 328 mm × 44 mm
Ambiente 0~45℃(trabajo); -20~80℃(almacenamiento)
Requisitos de potencia CA 110 V ± 10 %, 50/60 Hz, CA 220 ± 10 %, 50/60 Hz
Información de pedidos
Sección de entrada:
Opción 1 8 / /
Opción 2 16 / /
Opción 3 24 / /
Opción 4 8 8 /
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Sección de salida:
Estándar de salida RF
IP
Sobre nosotros
FMUSER es una empresa especializada en sistemas de transmisión de televisión y radiodifusión e integració n de sistemas IPTV para hoteles. La empresa se fundó en 2009 y ha prestado servicios a más de 180 países de todo el mundo. Más de 20.000 estaciones de televisión, estaciones de radio y clientes hoteleros de diferentes países.
