Visão geral do produto

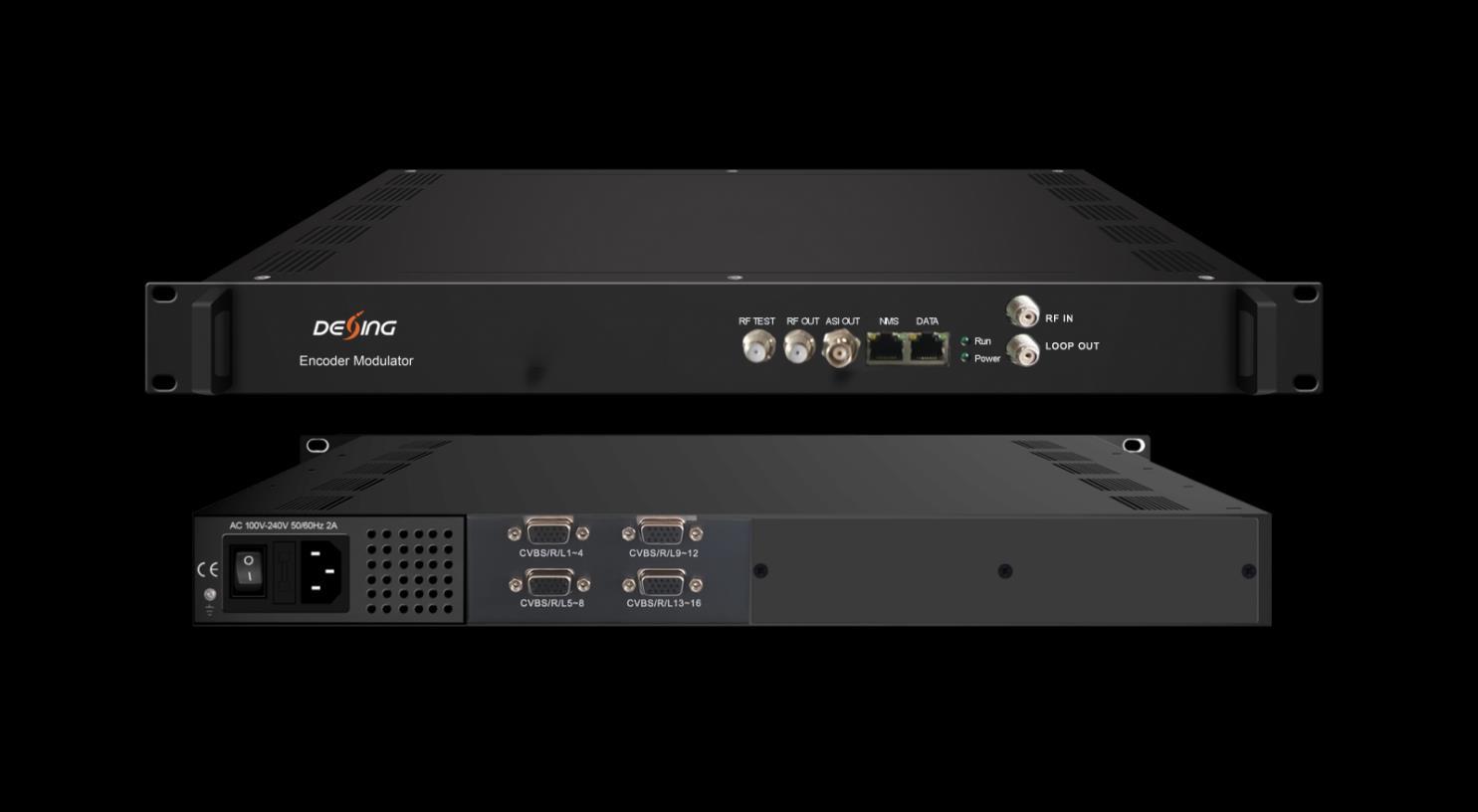

O NDS3526SA é um modulador codificador de alto desempenho e custo-efetivo projetado pela Dexin. Ele suporta 16 entradas CVBS com codificação de vídeo MPEG4 AVC/H.264 e saídas de portadora não adjacentes DVB-C/T de 4 canais com multiplexação (e embaralhamento na versão de saída DVB-C) incluída. Ele também suporta até 128 entradas IP para re-mux e saída IP (4MPTS) através da porta de dados como espelho de portadoras. O NDS3526SA também é caracterizado por alto nível integrado, alto desempenho e baixo custo. Isso é muito adaptável ao sistema de transmissão CATV de nova geração.
Principais características
· 16 entradas CVBS com codificação de vídeo MPEG4 AVC/H.264
· 128 entradas IP para re-mux sobre UDP e RTP (entrada de sintonizador 1DVB-C para re-mux opcional)
· Suporta codificação de áudio MPEG1 Layer II e suporta ajuste de ganho de áudio
· Suporte para remapeamento de PID/edição e inserção de PSI/SI
· Suporta saída 4*Mux-SCR-DVB-C ou saída 4*Mux-DVB-T
· Suporta 4*MPTS IP sobre saída UDP e RTP, 1*saída ASI (opcional)

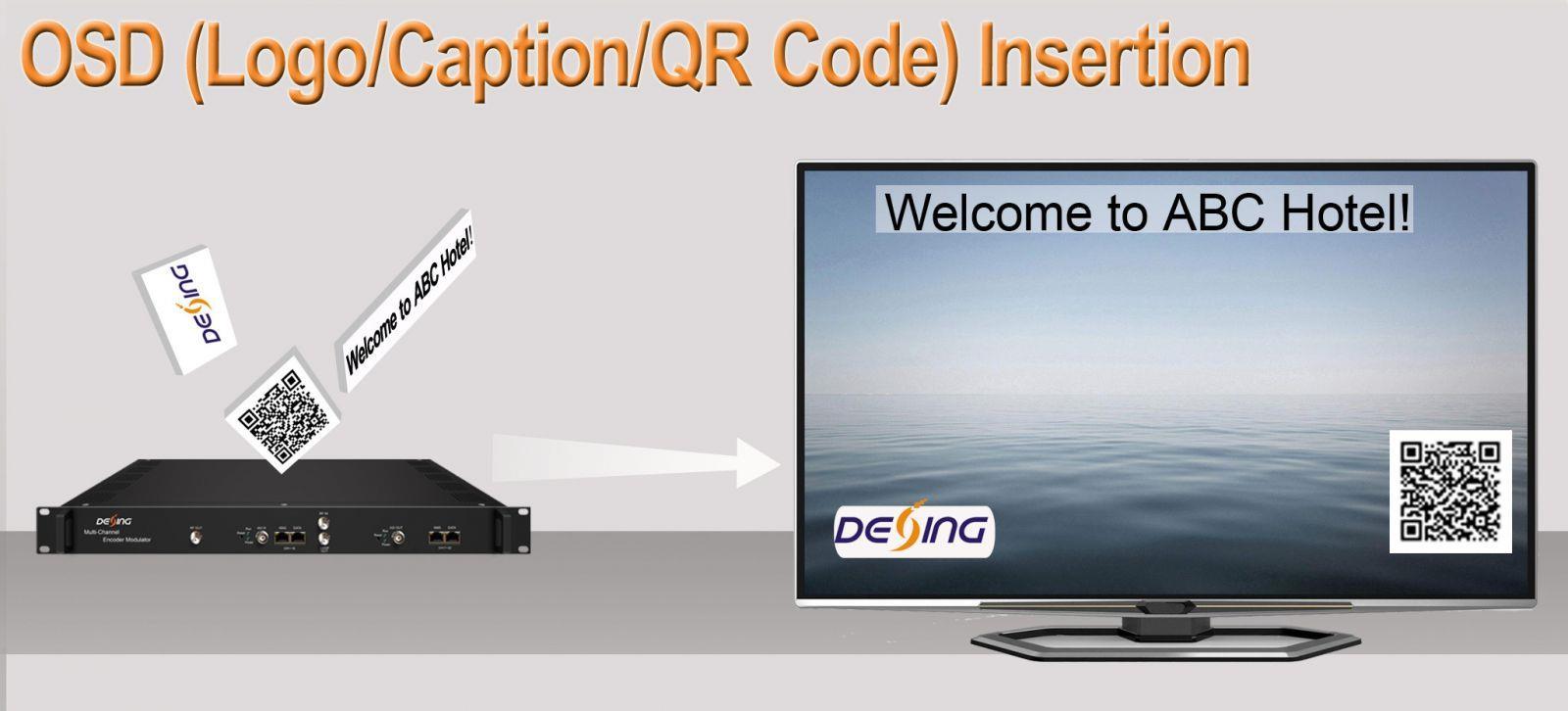

· Suporte para inserção de logotipo, legenda e código QR (idiomas suportados: 中文, inglês, ةيبرعلا, ไไไ,
ไไไไไไ, para mais idiomas, consulte-nos…)
· Suporte ao filtro IP Null PKT
· Monitoramento da taxa de bits de saída de codificação efetiva em tempo real
· Controle via gerenciamento web e atualizações fáceis via web

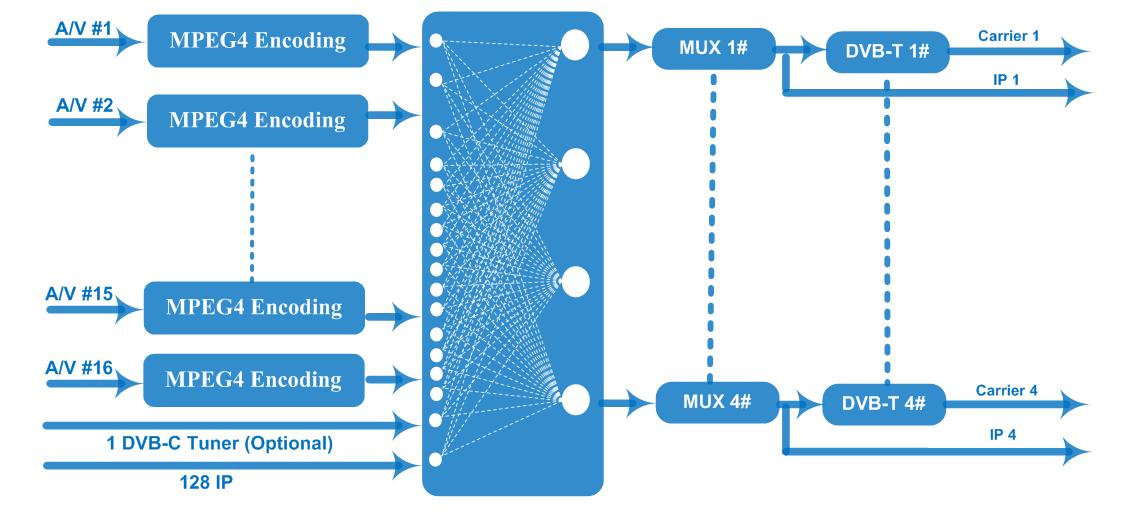

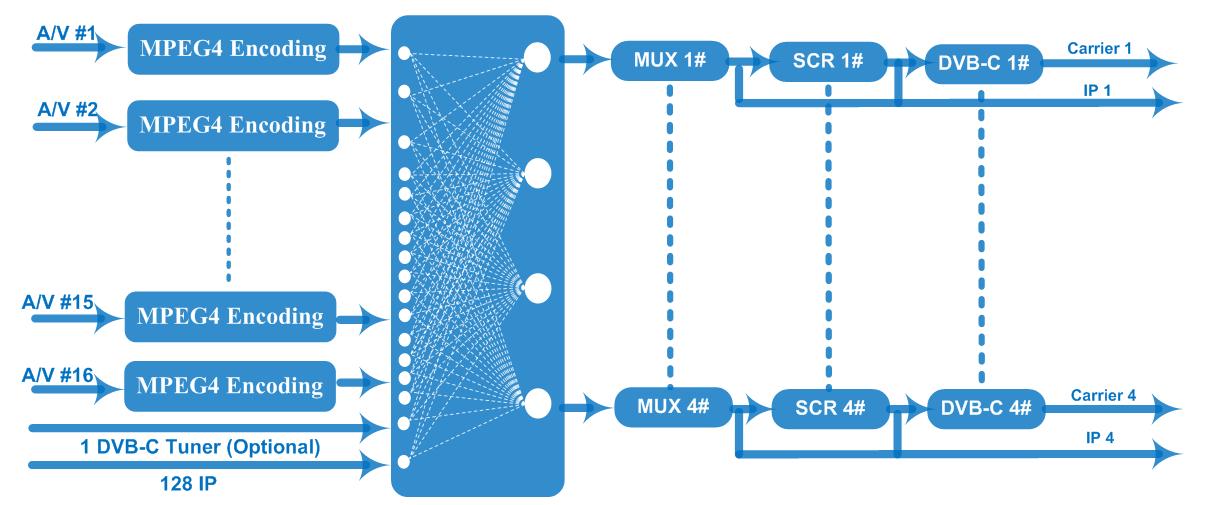

Quadro de Princípios
Contato: Tomleequan E-mail: sales@fmuser.com
Especificação técnica

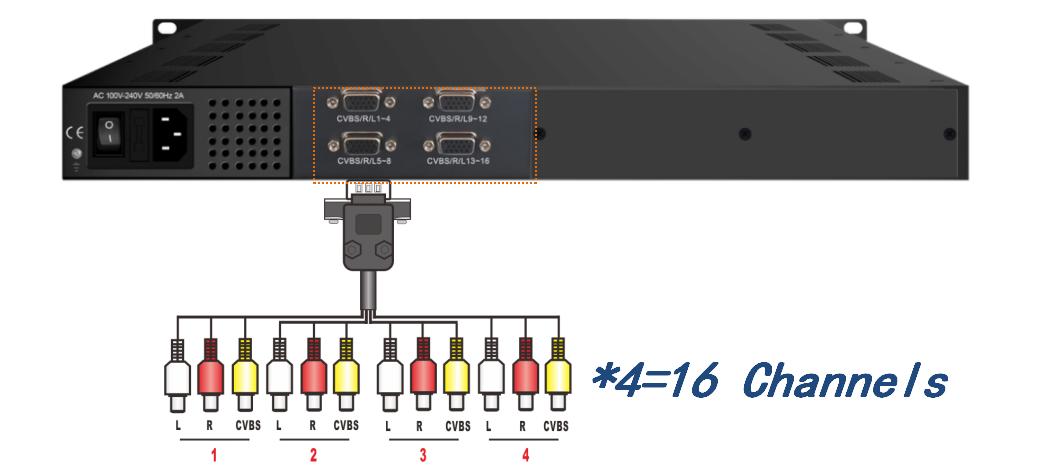

16 entradas CVBS, interface DB15-para-RCA
Entrada
128 IP (100/1000M)entrada sobre protocolo UDP e RTP
1 entrada de sintonizador DVB-C para re-mux (opcional)
Resolução
Vídeo
720×576i (PAL-B, D, G, H, I), 720×480i (NTSC-M, J)
Codificação MPEG4 AVC/H.264(HP/MP/BP)
Taxa de bits 1Mbps~5Mbps cada canal
Controle de Taxa CBR/VBR
Estrutura do Partido IPP (quadro P ajustável)
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Republicano
Codificação
Áudio
Modulação
Lutando (para versão de saída DVB-C)
Saída de fluxo
MPEG-1 Camada 2
Taxa de amostragem 48KHz
Resolução 24 bits
Ganho de áudio 0-255 ajustável
Taxa de bits 64/128/192/224/256/320/384Kbps cada canal
4* Portadoras DVB-C não adjacentes
Padrão: EN300 429/ITU-T J.83A/B
MER: ≥40dB
Frequência RF: 50~960MHz, passo de 1KHz
Nível de saída de RF: -20~+3dBm (87~110 dBµV), passo de 0,1dB
Taxa de símbolo: 5,0 msps ~ 7,0 msps, passo de 1 ksps J.83A
J.83B
Constelação 16/32/64/128/256QAM 64/256 QAM
Largura de banda 8M 6M
Padrão EN300744
Modo FFT 2K, 4K, 8K
Largura de banda 6M, 7M, 8M
Constelação QPSK, 16QAM, 64QAM
Intervalo de guarda 1/4, 1/8, 1/16, 1/32
TDT
FEC 1/2, 2/3, 3/4, 5/6, 7/8
MAIS ≥40dB
Frequência de RF 50~960MHz, passo de 1KHz
Saída RF
4*COFDM DVB-T portadoras não adjacentes
Nível de saída de RF -20~+3 dBm (87~110 dBµV), passo de 0,1 dB
Simulscrypt CA máximo 4
Padrão de embaralhamento
ETR289, ETSI 101 197, ETSI 103 197
Conexão Conexão local/remota
Saída IP (4*MPTS) como espelho de 4 operadoras sobre UDP e RTP, interface Ethernet 100/1000 Base-T (Multicast/unicast)
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Função do sistema
Variado
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
1*saída ASI (opcional)
Gestão de rede (WEB)
Atualização de software Ethernet
Dimensão (L×C×A)
Ambiente
Requisitos de energia
482 mm × 328 mm × 44 mm
0~45℃(trabalho)；-20~80℃（Armazenamento）
CA 110 V ± 10%, 50/60 Hz, CA 220 ± 10%, 50/60 Hz
