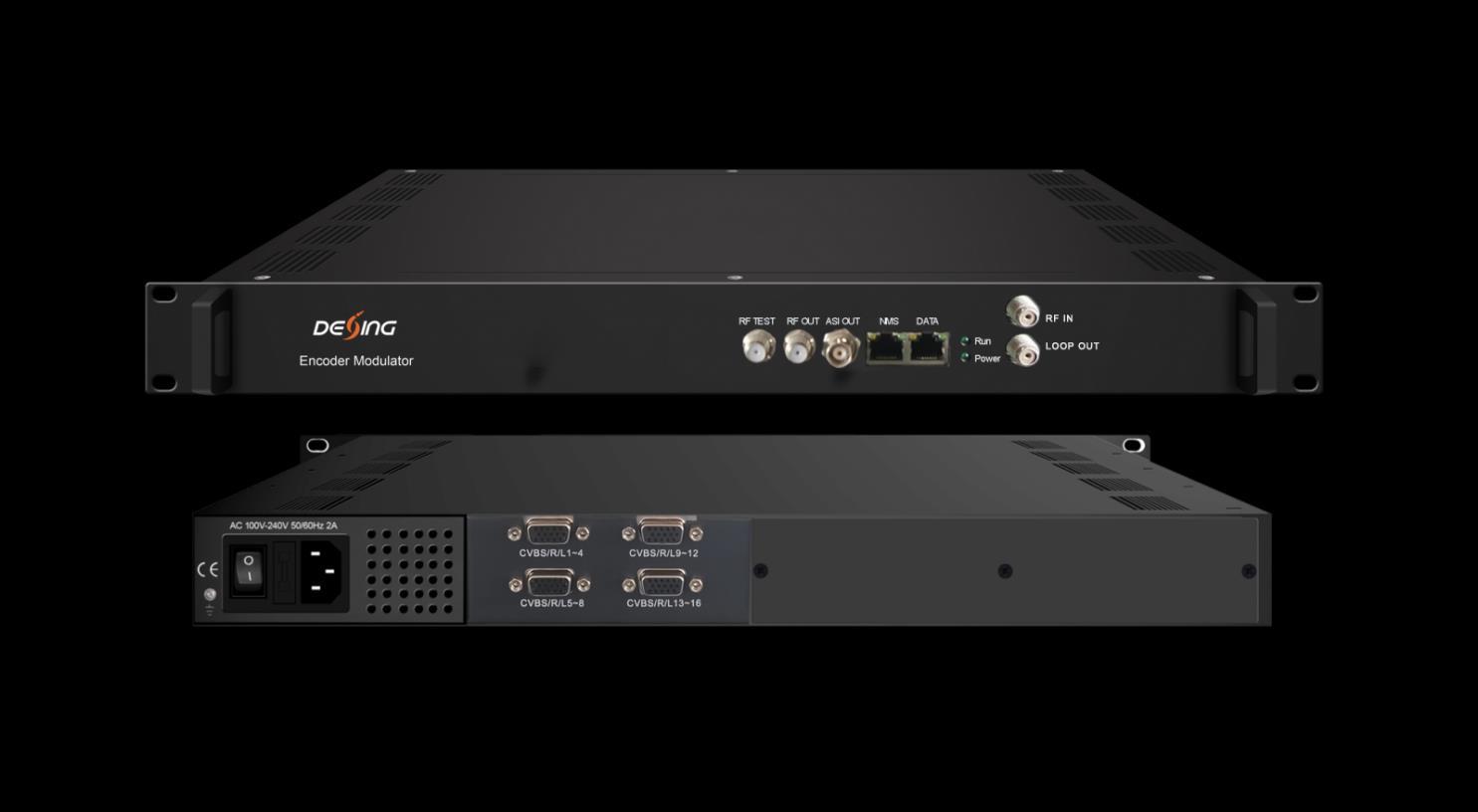

Descripción general del producto
El NDS3526SA es un modulador codificador de alto rendimiento y rentable diseñado por Dexin. Admite 16 entradas CVBS con codificación de video MPEG4 AVC/H.264 y salidas de portadora no adyacentes DVB-C/T de 4 canales con multiplexación (y codificación en la versión de salida DVB-C) incluida. También admite hasta 128 entradas IP para re-mux y salida IP (4MPTS) a través del puerto de datos como espejo de portadoras. El NDS3526SA también se caracteriza por un alto nivel de integración, alto rendimiento y bajo costo. Esto lo hace muy adaptable al sistema de transmisión CATV de nueva generación.
Características principales
· Entrada de 16 CVBS con codificación de vídeo MPEG4 AVC/H.264
· Entrada de 128 IP para re-mux sobre UDP y RTP (1 entrada de sintonizador DVB-C para re-mux opcional)
· Admite codificación de audio MPEG1 Layer II y admite ajuste de ganancia de audio
· Admite reasignación de PID y edición e inserción de PSI/SI
· Admite salida 4*Mux-SCR-DVB-C o 4*Mux-DVB-T
· Admite 4*MPTS IP sobre salida UDP y RTP, 1*salida ASI (opcional)

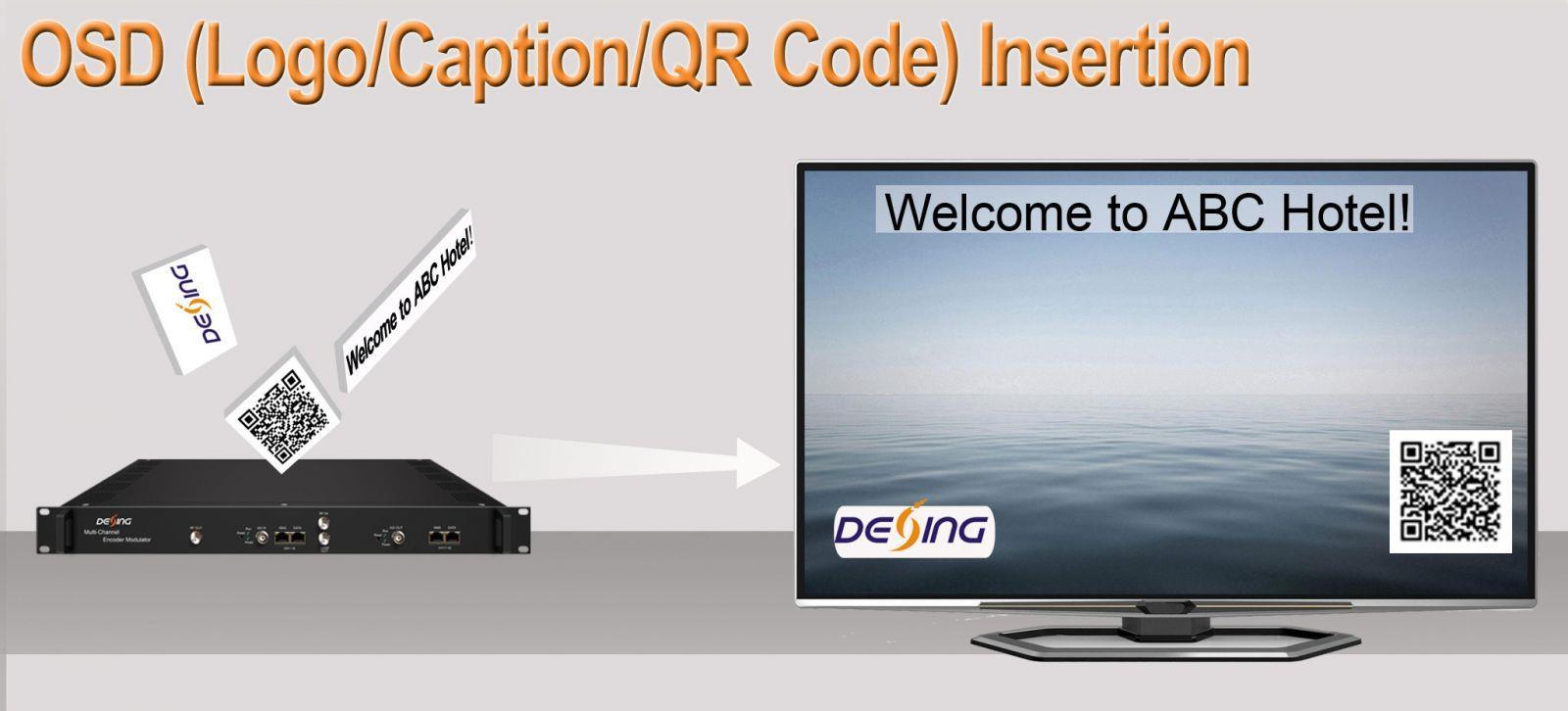

· Admite inserción de logotipos, subtítulos y códigos QR (idiomas admitidos: chino, inglés, árabe, ไไไ,
ไไไไไไ; para más idiomas, consúltenos...)
· Admite filtro PKT de IP nula
· Monitoreo efectivo en tiempo real de la tasa de bits de salida de codificación
· Control mediante gestión web y actualizaciones sencillas vía web

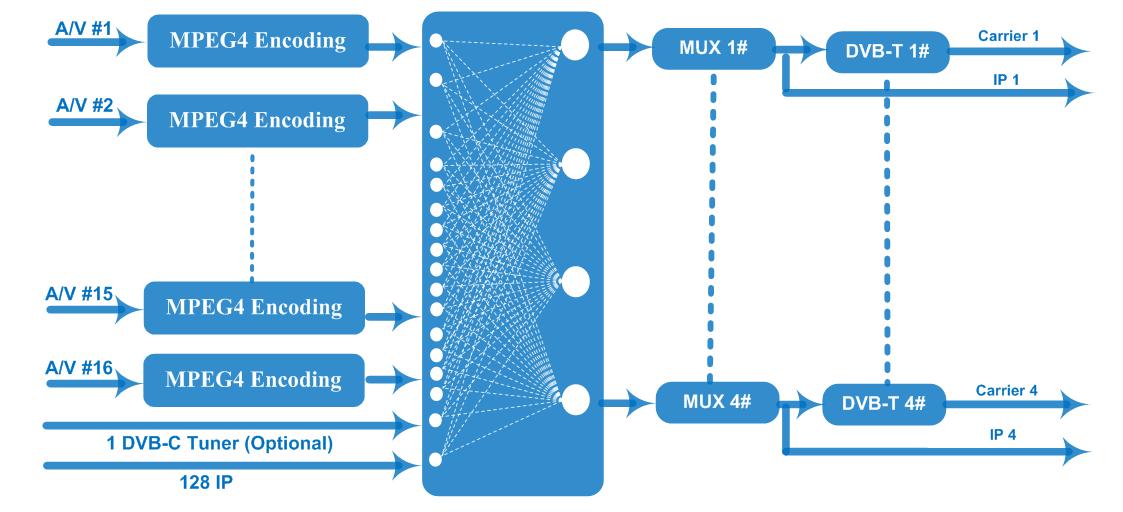

Cuadro de principios
Contacto:
Especificaciones técnicas

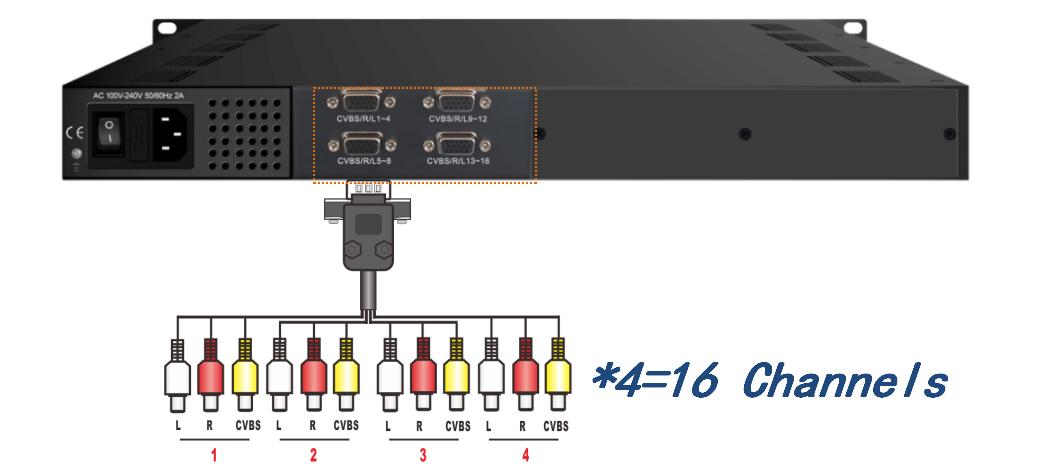

16 entradas CVBS, interfaz DB15 a RCA
Aporte
Entrada de 128 IP (100/1000M) a través del protocolo UDP y RTP
1Entrada de sintonizador DVB-C para re-mux (opcional)
Resolución 720 × 576i (PAL-B, D, G, H, I), 720 × 480i (NTSC-M, J)
Codificación MPEG4 AVC/H.264 (HP/MP/BP)
Video
Tasa de bits 1 Mbps ~ 5 Mbps cada canal
Control de velocidad CBR/VBR
Estructura del Partido IPP (el marco P es ajustable)
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Audio
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Republicano
Codificación MPEG-1 capa 2
Frecuencia de muestreo 48 kHz
Resolución 24 bits
Ganancia de audio 0-255 ajustable
Tasa de bits 64/128/192/224/256/320/384 Kbps cada canal
4* portadoras DVB-C no adyacentes
Norma: EN300 429/ITU-T J.83A/B
MER: ≥40dB
Frecuencia de RF: 50~960 MHz, paso de 1 KHz
Nivel de salida de RF: -20~+3dBm (87~110 dBµV), paso de 0,1 dB
Modulación
DVB-C
DVB-T
Velocidad de símbolo: 5,0 Msps ~ 7,0 Msps, paso de 1 ksps
Constelación 16/32/64/128/256QAM 64/256 AMQ
Ancho de banda 8 millones 6M
Estándar EN300744
Modo FFT 2K, 4K, 8K
Ancho de banda 6 millones, 7 millones, 8 millones
Constelación QPSK, 16 QAM, 64 QAM
Intervalo de guardia 1/4, 1/8, 1/16, 1/32
Comisión
Económica para Europa (CEE) 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥40dB
Frecuencia de RF 50~960 MHz, paso de 1 KHz
Salida RF 4*COFDM DVB-T portadoras no adyacentes
Nivel de salida de RF -20~+3 dBm (87~110 dBµV), paso de 0,1 dB
Pelea Máxima simulscrypt CA 4
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
(para la versión con salida DVB-C)
Estándar de Scramble ETR289, ETSI 101 197, ETSI 103 197
Conexión Conexión local/remota
Salida IP (4*MPTS) como espejo de 4 portadoras sobre UDP y RTP, interfaz
Salida de flujo
Función del sistema
Misceláneas
Ethernet 100/1000 Base-T (Multicast/unicast)
1*salida ASI (opcional)
Gestión de red (WEB)
Actualización del software de Ethernet
Dimensiones (An. × L. × Al.) 482 mm × 328 mm × 44 mm
Ambiente 0~45℃(trabajo);-20~80℃(almacenamiento)
Requisitos de potencia CA 110 V ± 10 %, 50/60 Hz, CA 220 ± 10 %, 50/60 Hz
