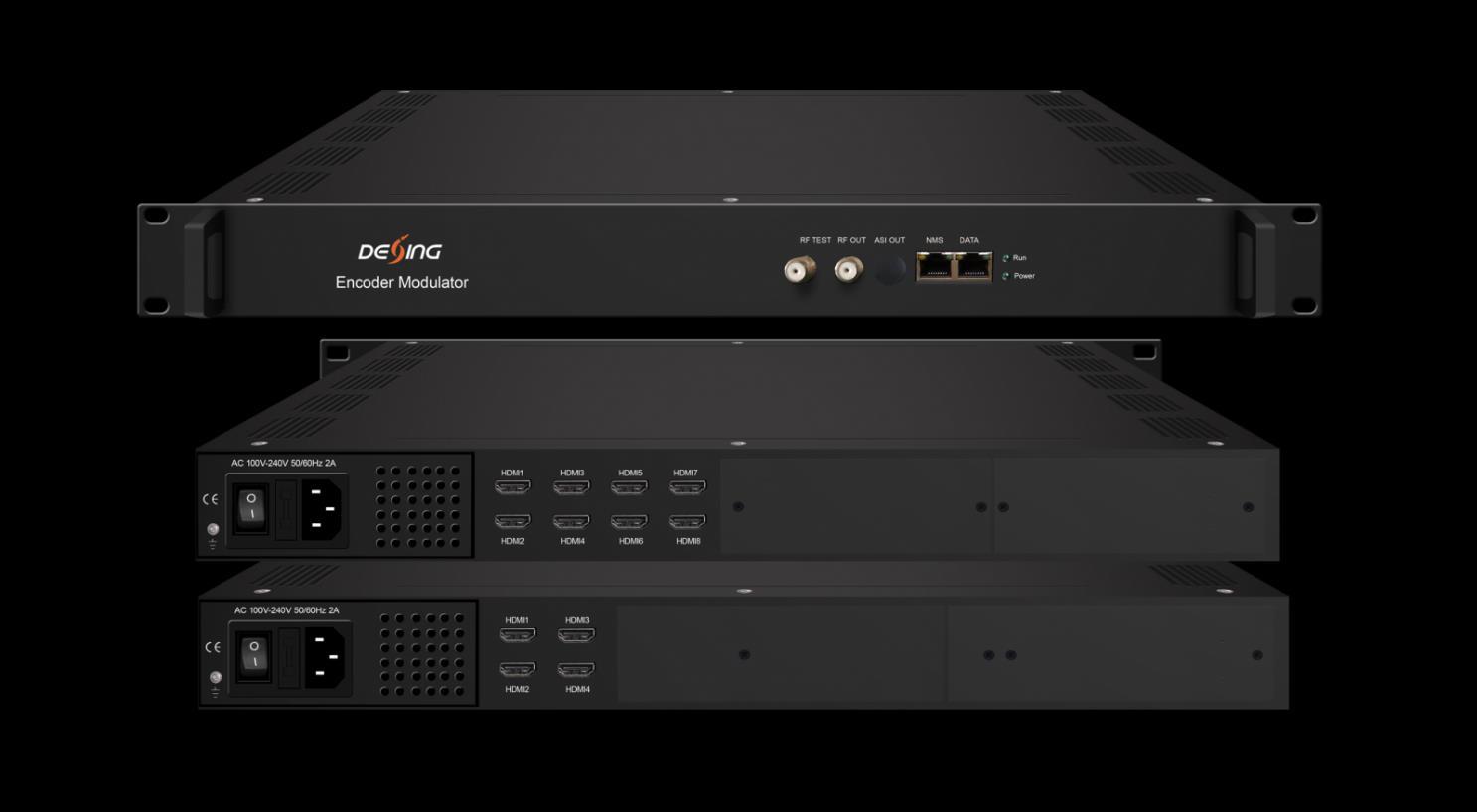

Modulador codificador NDS3524S/NDS3528S
Descripción general del producto
El NDS3524S/NDS3528S es un dispositivo profesional de alta integración que incluye codificación, multiplexación y modulación en una sola caja. Admite 4/8 entradas HDMI y salida RF DVB-C/T con 2/4 portadoras adyacentes y 2/4 salida MPTS como salida espejo de las 2/4 portadoras de modulación a través del puerto DATA (GE). Este dispositivo con todas las funciones lo hace ideal para sistemas de cabecera CATV pequeños y es una opción inteligente para sistemas de TV de hoteles, sistemas de entretenimiento en bares deportivos, hospitales, apartamentos...
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Características principales

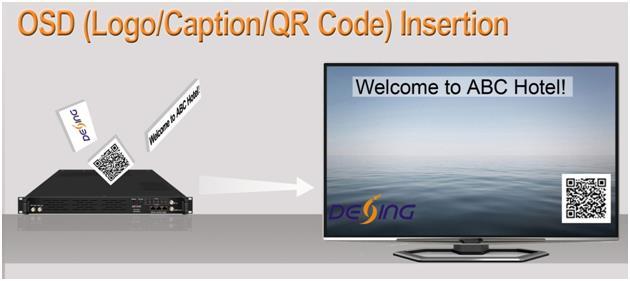

* Admite inserción de LOGO, OSD y código QR para cada canal local (idiomas admitidos: chino, inglés, árabe, ไไไ, ไไไไไไ, ruso, árabe; para más idiomas, consúltenos...)
* Entrada HDMI 4/8, codificación de vídeo MPEG-4 AVC/H.264
* Formato de codificación de audio MPEG1 Layer II, LC-AAC, HE-AAC y AC3 Pass Through y admite ajuste de ganancia de audio
* 1 entrada de sintonizador DVB-C/T/ISDB-Tb para re-mux (opcional para NDS3528S con versión de salida RF DVB-C)
* 2/4 grupos de canales de salida de multiplexación/modulación (función de codificación opcional para NDS3528S con versión de salida RF DVB-C)
* 2/4 salidas de portadora DVB-C o DVB-T con cada canal de portadora procesando un máximo de 32 IP desde el puerto de entrada de DATOS
* Admite entradas IP 64/128, salida IP 2/4 MPTS a través de UDP y RTP/RTSP
* Admite reasignación de PID y edición e inserción de PSI/SI
* Control mediante gestión web y actualizaciones fáciles vía web

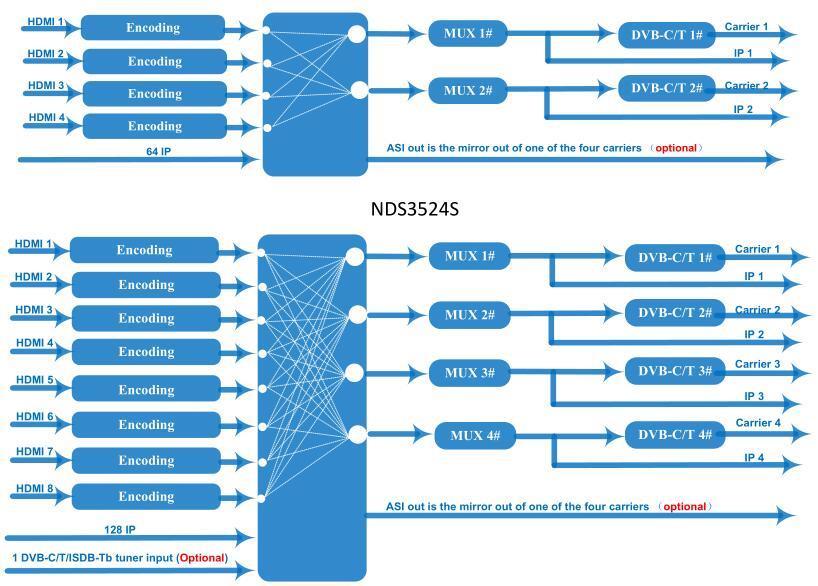

Cuadro de principios
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Especificaciones técnicas
4/8 entradas HDMI; 64/128 entradas IP;
Aporte
1 entrada de sintonizador DVB-C/T/ISDB-Tb para re-mux (opcional para NDS3528S con versión de salida RF DVB-C)
Codificación MPEG-4 AVC/H.264
Aporte
Resolución
Video
Audio
1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i, 1280×720_60P, 1280×720_50P, 720×576_50i,720×480_60i,
Producción 1920×1080_30P, 1920×1080_25P, 1280×720_30P, 1280×720_25P, 720×576_25P,720×480_30P,
Tasa de bits 1 Mbps ~ 13 Mbps cada canal
Control de velocidad CBR/VBR
Codificación Paso a través de MPEG-1 capa 2, LC-AAC, HE-AAC y AC3
Frecuencia de muestreo 48 kHz
Resolución 24 bits
Ganancia de audio 0-255 ajustable
Velocidad de bits de MPEG-1 capa 2
Tasa de bits
LC-AAC
Tasa de bits
HE-AAC
PID máximo
Multiplexación
48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
48/56/64/80/96/112/128 kbps
Reasignación 180 entradas por canal
Reasignación de PID (automática o manual) Generar tabla PSI/SI automáticamente Pelea (opcional para NDS3528S con versión de salida RF DVB-C)
Función
CA de cifrado simultáneo máximo 4
Estándar ETR289, ETSI 101 197, ETSI 103 197
Conexión Conexión local/remota
Modulación DVB-C Salida RF Salida RF DVB-C 2/4* (salida combinada de
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
2/4 portadoras), interfaz tipo F
Estándar EN300 429/ITU-T J.83A/B
MER ≥40 dB
Frecuencia de RF 50~960 MHz, paso de 1 KHz
Nivel de salida de RF -25~-1dBm (82~105 dbµV), 0,1dBm
Tasa de símbolos 5,0 Msps~7,0 Msps, incrementos de 1 ksps J.83A J.83B
Constelación 16/32/64/128/256QAM 64/256 AMQ
Ancho de banda 8 millones 6M
Salida RF
DVB-T
Salida DVB-T COFDM 2/4*RF (salida combinada de 2/4 portadoras), interfaz tipo F
Estándar EN300744
Modo FFT 2K,
Ancho de banda 6 millones, 7 millones, 8 millones
Constelación QPSK, 16 QAM, 64 QAM
Intervalo de guardia 1/4, 1/8, 1/16, 1/32
Comisión Económica para Europa (CEE) 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥42 dB
Frecuencia de RF 50~960 MHz, paso de 1 KHz
Nivel de salida de RF -28~-3 dBm (77~97 dbµV), paso de 0,1 db
Salida de flujo Salida MPTS 2/4 IP a través de UDP/RTP/RTSP, 1 interfaz Ethernet Base-T 1000M
Función del sistema
Misceláneas
Guía de pedidos
Gestión de red (WEB)
Idioma chino e inglés
Actualización del software de Ethernet
Dimensiones (An. × L. × Al.) 482 mm × 328 mm × 44 mm
Ambiente 0~45℃(trabajo);-20~80℃(almacenamiento)
Requisitos de potencia CA 110 V ± 10 %, 50/60 Hz, CA 220 ± 10 %, 50/60 Hz
(salida DVB-C)
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
1 entrada de sintonizador DVB-C/T/ISDB-Tb
Función de codificación
