Modulador codificador HD NDS3522C

Contacto: Tomleequan Correo electrónico:

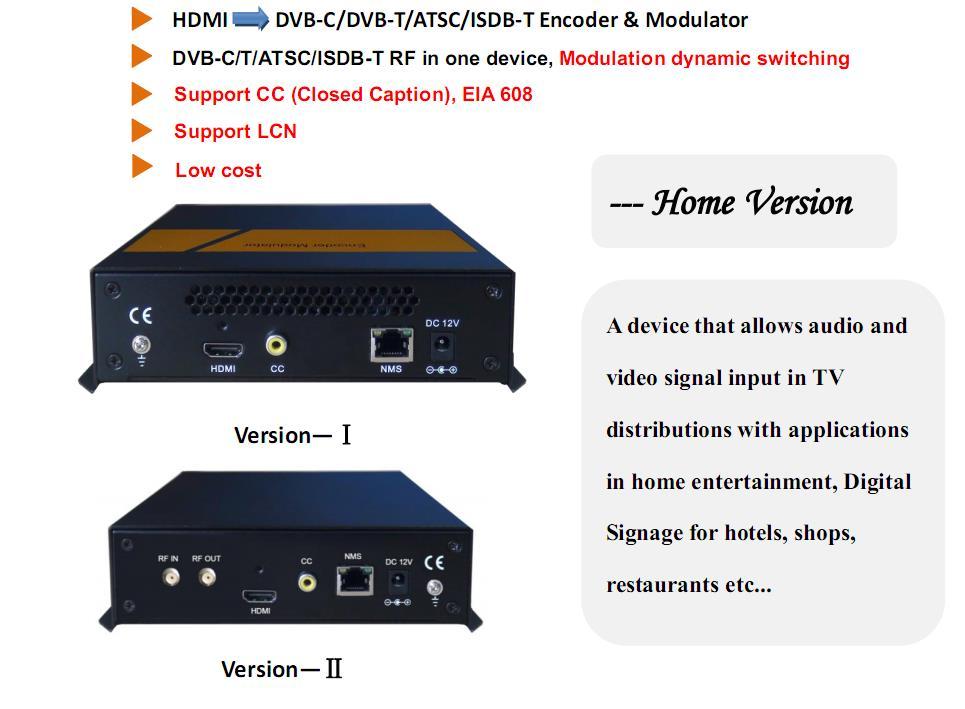

Descripción general

El codificador y modulador DEXIN NDS3522C HD está diseñado en base a electrónica de consumo que permite la entrada de señales de audio/video en distribuciones de TV con aplicaciones en entretenimiento en el hogar, control de vigilancia, señalización digital de hoteles, tiendas, etc.

Es un dispositivo todo en uno que integra codificación y modulación MPEG2 para convertir señales de audio/video en salida RF DVB-C/T/ATSC/ISDB-T.

La fuente de señales puede ser un STB, un receptor de satélite, cámaras de circuito cerrado de televisión y antenas, etc. Su señal de salida debe ser recibida por televisores o STB, etc.

Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227

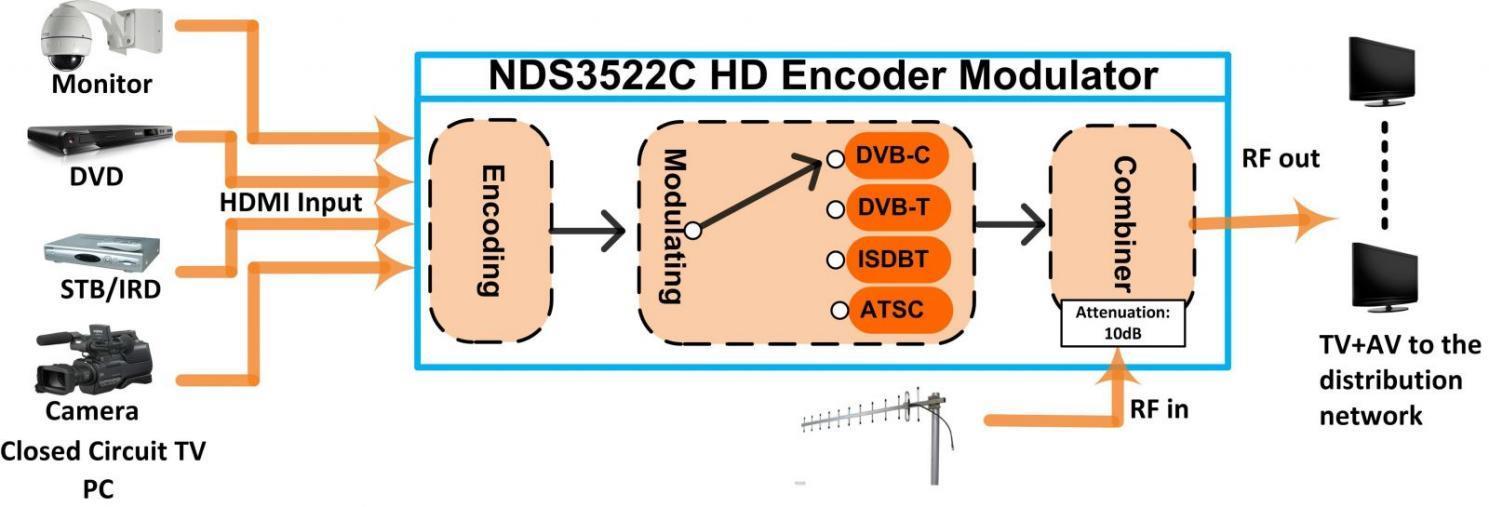

Conexión del sistema

Especificaciones técnicas

Sección de codificación HDMI

Codificación

Interfaz

Aporte

480 a 59,94/60 i

576@50i

720 a 50/59,94/60 p.

Video

1080 a 50 i

1080 a 59,94/60i

1080 a 50p

1080 a 59,94/60p

Relación de aspecto

Tasa de bits

Audio Codificación

MPEG2

HDMI*1

Producción

480 a 30 p.

576 a las 25 horas

720 a las 25/30 h

1080 a 25p

1080 a 30p

1080 a 25p

1080 a 30p

16:9

1.000~20.000 Mbps

MPEGI capa 2, AAC, AC3

Frecuencia de muestreo 48 KHz

MPEGI capa 2 (192 kbps)

Tasa de bits

Sección del modulador DVB-C

Estándar

MER

Frecuencia de RF

AAC (VBR)

AC3 (128 kbps)

J.83A (DVB-C), J.83B

≥35dB

100-1000 MHz, paso de 1 KHz

Nivel de salida de RF -63~-16dBm, paso de 1dB

Velocidad de símbolos

J.83A

3.000~7.000Msps ajustable

J.83B

Constelación 16/32/64/128/256 QAM 64/256 AMQ

Ancho de banda 8 millones 6M

Sección del modulador DVB-T

Estándar

Ancho de banda

DVB-T COFDM

2M, 3M, 4M, 5M, 6M, 7M, 8M (Versión Ⅰ ) 6M, 7M, 8M (Versión Ⅱ )

Constelación QPSK, 16 QAM, 64 QAM

Tasa de código 1/2, 2/3, 3/4, 5/6, 7/8

Intervalo de guardia 1/32, 1/16, 1/8, 1/4

Modo de transmisión: 2K, 8K

MER ≥35dB

Frecuencia de RF

100-1000 MHz, paso de 1 KHz

Nivel de salida de RF -63~-16dBm, paso de 1dB

Sección del modulador ISDB

Estándar Norma ARIB-B31

Constelación QPSK, 16 QAM, 64 QAM

Intervalo de guardia 1/32, 1/16, 1/8, 1/4

Modo de transmisión 2K, 4K, 8K

Tasa de código 1/2, 2/3, 3/4, 5/6, 7/8

Frecuencia de RF 100~1000 MHz, paso de 1 KHz

Nivel de salida de RF -63~-16dBm, paso de 1dB

Sección del modulador ATSC

Estándar ATSC-A/53

Constelación 8 VSB

Nivel de salida de RF -63~-16dBm (44~91 dBµV), paso de 1dB

MER ≥35dB

Frecuencia de RF

100~1000 MHz, paso de 1 KHz

Nivel de salida de RF -63~-16dBm, paso de 1dB

Sistema

Gestión

Idioma

Mejora

General

Web (Versión Ⅰ )

NMS (Versión Ⅱ )

Inglés

Actualización web (Versión Ⅰ )

Utilidad ST Link (versión Ⅱ )

Fuente de alimentación 12 V CC

Dimensiones

203*144*52 mm (versión Ⅰ )

180*110*39,5 mm (versión Ⅱ )

Peso < 1 kg

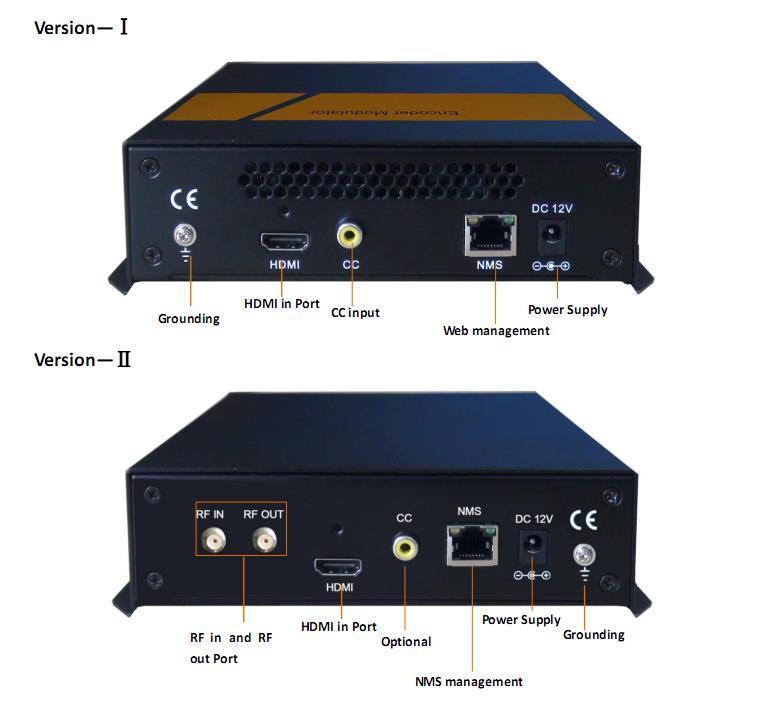

Comparación

Dispositivo

Entrada CC Gestión Mejora

NDS3522C (Versión Ⅰ ) √ Web Web

NDS3522C (versión Ⅱ ) Opcional Nuevos Estados Unidos Utilidad ST Link
