Modulador codificador DVB-S2X NDS3543D
Descripción general del producto

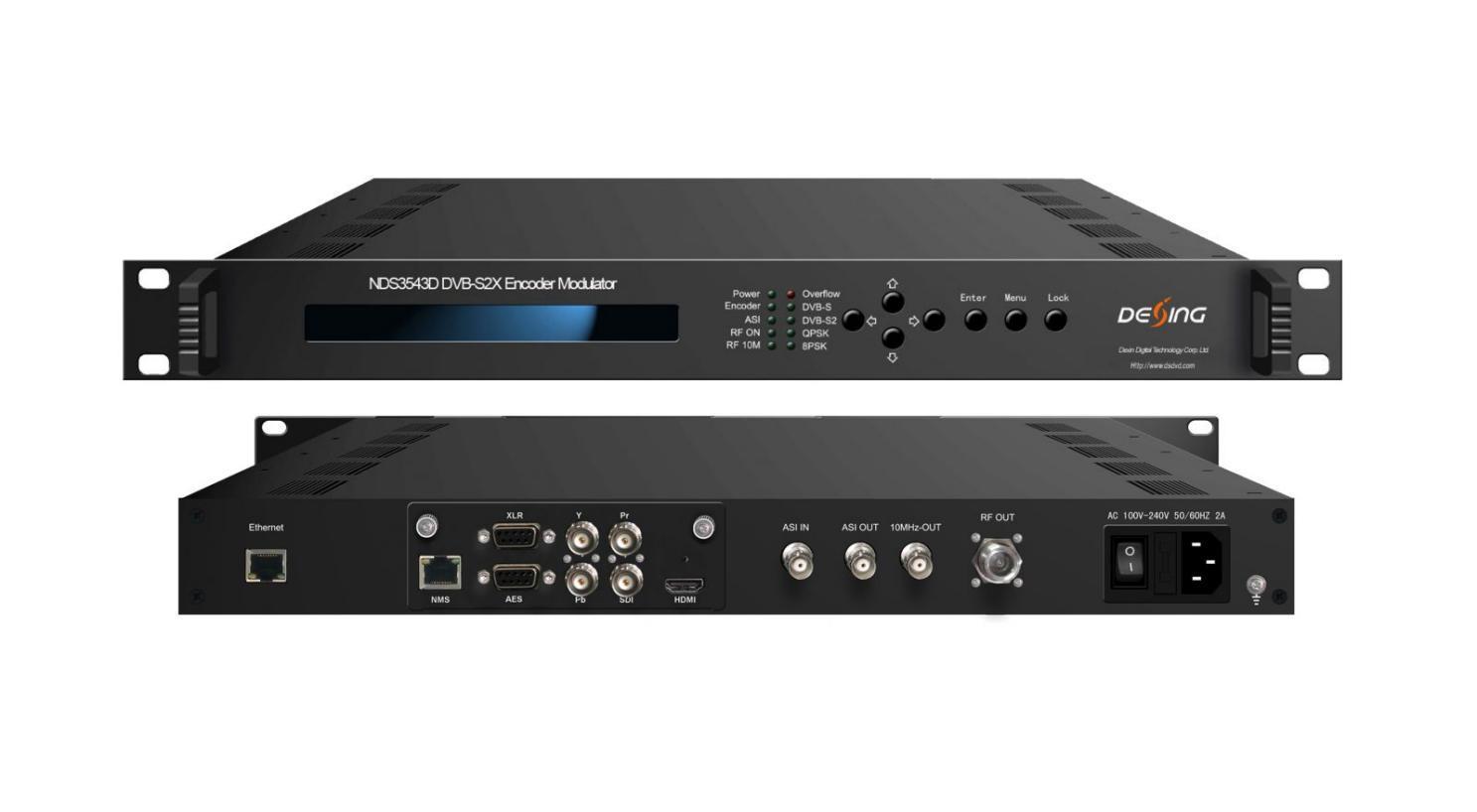

El codificador y modulador DVB-S/S2/S2X NDS3543D es un dispositivo integrado con múltiples funciones. Su diseño enchufable permite cambiar fácilmente el módulo de codificación (SDI/HDMI/YPbPr/CVBS…) según sea necesario. También está equipado con una entrada 1ASI para re-mux y modulación.
La fuente de señal puede ser cámaras de CCTV, reproductores de Blu-ray, etc. Adopta una interfaz de operación basada en web fácil de usar para administrar eficazmente el dispositivo y proteger cuidadosamente su contenido con su función BISS. Con su alto rendimiento y bajo costo, el NDS3543D es especialmente adecuado para la estación de TV o el sistema DSNG para codificar programas SD/HD y enviarlos a enlace ascendente.
Características principales
* Módulo de codificación HEVC/H.265, MPEG-4 AVC/H.264, MPEG2 SD/HD opcional
* Entrada SDI/HDMI/YPbPr/ CVBS… y 1*ASI
* Entradas de audio de múltiples canales opcionales
* Admite salida RF DVB-S/S2/S2X (950-2150 MHz) y salida ASI
* Constelaciones QPSK, 8PSK, 8APSK, 16APSK, 32APSK
* Admite configuración RF CID
* Admite salida de potencia RF de 24 V
* Admite baja latencia
* Admite la función BISS
* Admite reloj de referencia de 10 MHz
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico:
* Admite Web NMS y control de teclado y LCD del panel frontal * Actualizar dispositivo a través de web NMS
ILUSTRACIÓN DE MUESTRA DE PRUEBA DE CID

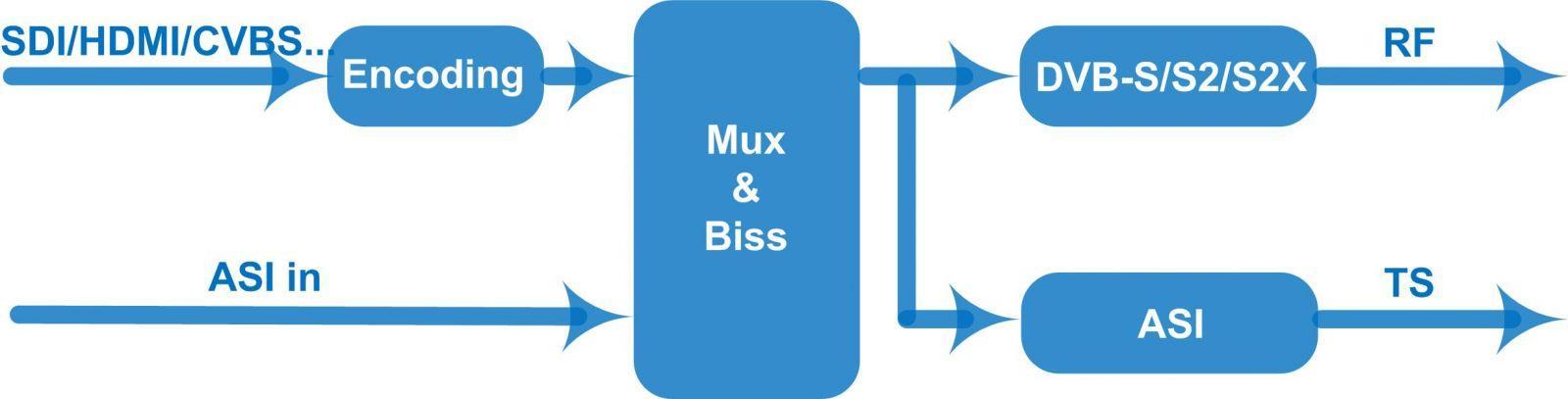

Cuadro de principios
Especificaciones técnicas
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Entrada única HDMI/SDI/YPbPr

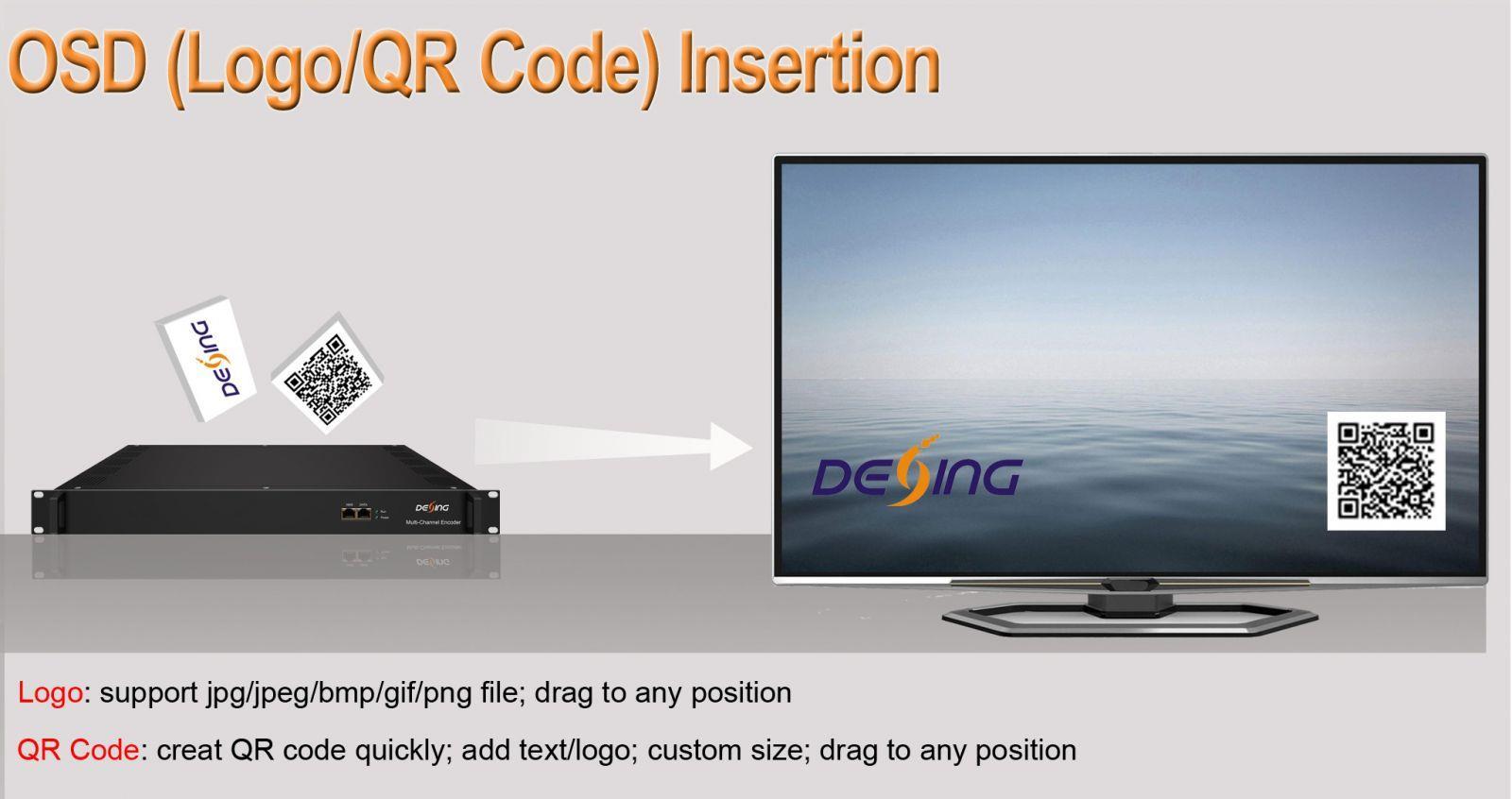

*Codificación de vídeo H.265/H.264 *Hasta 4 entradas de audio estéreo *Inserción
OSD
Video
Codificación HEVC/H.265; MPEG-4 AVC/H.264
Aporte HDMI/SDI/YPbPr
Aporte
Resolución
1920 × 1080_60P, 1920×1080_60i, 1920×1080_59.94P, 1920×1080_59.94i
Producción Interfaz aplicable
1920×1080_60P . HDMI IDE 1920×1080_50P, 1920×1080_50i 1920 × 1080_50P
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
1280×720_60P, 1280×720_59.94P, 1280×720_60P
1280×720_50P
1920×1080_60i, 1920×1080_50i, 1280×720_60P, 1280×720_50P
Tasa de bits
1280×720_50P
1920×1080_60i, 1920×1080_50i, 1280×720_60P, 1280×720_50P
4 Mbps ~ 20 Mbps (para MPEG-4 AVC/H.264)
0,5 Mbps ~ 20 Mbps (HEVC/H.265)
Croma 4:2:0
Control de velocidad CBR/VBR
Estructura del Partido
Republicano IBBP, IPPP
Pretratamiento avanzado Desentrelazado, reducción de ruido, nitidez
Audio
codificación
Aporte
Canal
Frecuencia de muestreo
Tasa de bits
YPbPr
Paso a través de MPEG-1 capa 2, LC-AAC, HE-AAC, HE-AAC V2 y AC3
Digital: HDMI/SDI/AES; Analógico: XLR
AES/SDI: hasta 4 estéreos
HDMI: 1 estéreo
XLR: hasta 2 estéreos
48 kHz
48 Kbps ~ 384 Kbps (MPEG-1 capa 2 y LC-AAC)
24 kbps ~ 128 kbps (HE-AAC)
18 kbps ~ 56 kbps (HE-AAC V2)
Ganancia de audio 0-255

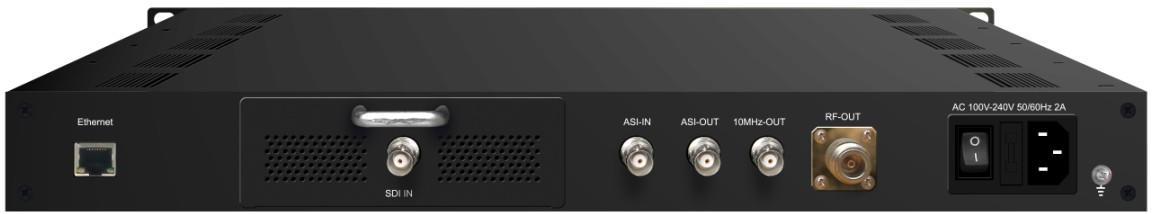

Entrada SDI única
Video
Codificación MPEG2; MPEG4 AVC/H.264
Aporte IDE*1
1920*1080_60P, 1920*1080_50P, (-solo para MPEG4 AVC/H.264)
Resolución
1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P 720*480_60i, 720*576_50i
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Audio
codificación MPEG1 Capa II, MPEG2-AAC, MPEG4-AAC
Frecuencia de muestreo 48 kHz
Tasa de bits
64 kbps, 96 kbps, 128 kbps, 192 kbps, 256 kbps, 320 kbps
Entrada HDMI única
Video
Codificación
MPEG2; MPEG4 AVC/H.264
Aporte HDMI*1
1920*1080_60P, 1920*1080_50P, (-solo para MPEG4 AVC/H.264)
Resolución
Audio codificación
1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50p 720*480_60i, 720*576_50i
MPEG1 Capa II, MPEG2-AAC, MPEG4-AAC
Frecuencia de muestreo 48 kHz
Tasa de bits 64 kbps, 96 kbps, 128 kbps, 192 kbps, 256 kbps, 320 kbps
Entrada HDMI/YPbPr/CVBS 3 en 1
Vídeo (HDMI)
Codificación MPEG2; MPEG4 AVC/H.264
Interfaz HDMI*1
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Resolución
Audio (HDMI)
1920*1080_60P, 1920*1080_50P, (-solo para MPEG4 AVC/H.264)
1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P
Codificación MPEG1 Capa II; MPEG2-AAC; MPEG4-AAC
Interfaz HDMI*1
Frecuencia de muestreo
Tasa de bits
Vídeo (YPbPr/CVBS)
48 kHz
64/96/128/192/256/320 kbps
Codificación MPEG2; MPEG4 AVC/H.264
Interfaz YPbPr*1/CVBS*1
Resolución
Audio (I/D)
Formatos de vídeo: 720x576_50i (PAL); 720x480_60i (NTSC)
YPbPr: 1920*1080_60i, 1920*1080_50i; 1280*720_60p, 1280*720_50P
Codificación MPEG1 Capa II; MPEG2-AAC; MPEG4-AAC
Interfaz 1*estéreo/2*mono
Frecuencia de muestreo
48 kHz
Tasa de bits 64/96/128/192/256/320 kbps

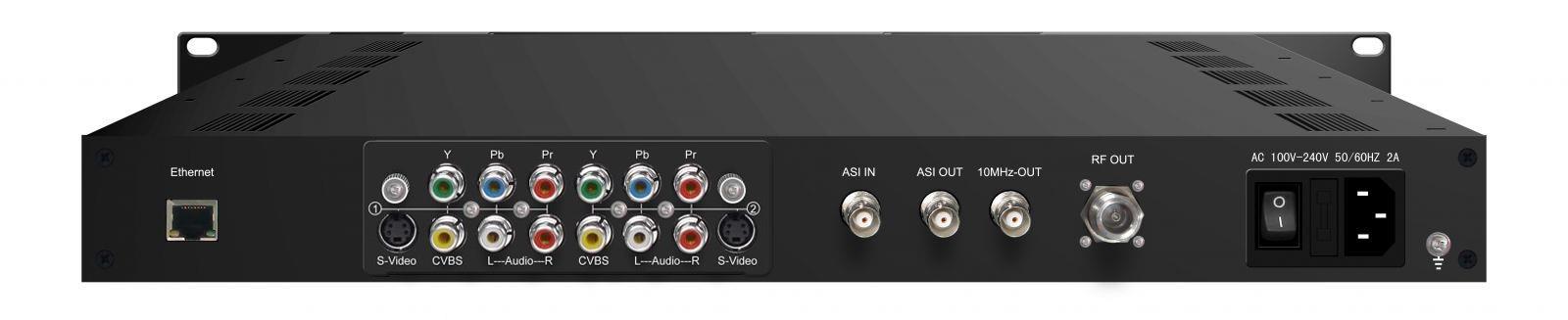

2*(S-Video + YPbPr + CVBS) Entradas
Video
Codificación
Opción 1: MPEG-2 MP@ML(4:2:0) Opción 2: MPEG-2 y MPEG-4 AVC/H.264 (4:2:0)
Aporte 2*S-Video/YPbPr/CVBS (tipo RCA)
Resolución 720*576 (PAL); 720*480 (NTSC)
Tasa de bits
Audio
codificación
Opción 1: 1~19,50 Mbps; Opción 2: 1~10,00 Mbps
Opción 1: MPEG1 Capa II
Opción 2: MPEG1 Layer II; LC-AAC; HE-AAC y Dolby Digital AC3 2.0 (opcional)
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Aporte 2 Estéreo/Mono
Frecuencia de muestreo 48 kHz
Tasa de bits
64 kbps, 96 kbps, 128 kbps, 192 kbps, 256 kbps, 320 kbps
Generales
Interfaz de entrada
Producción

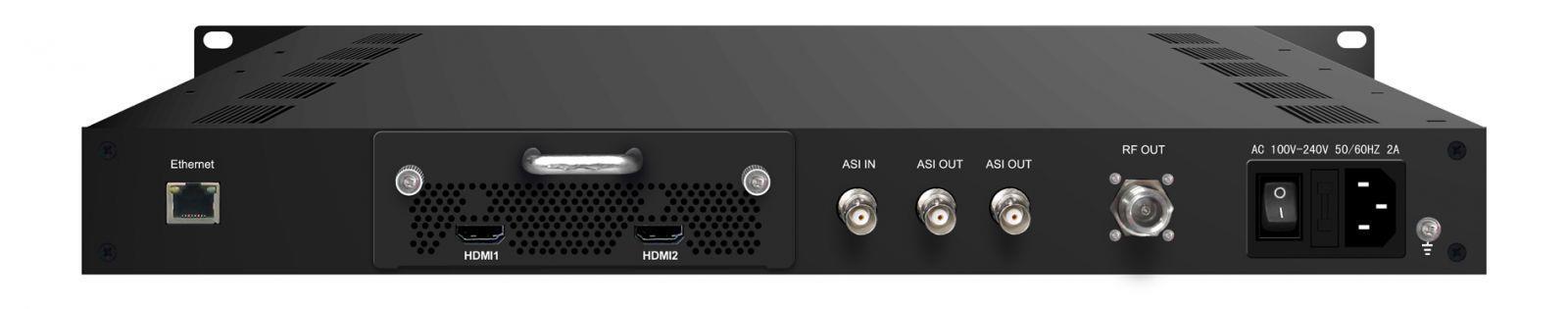

2*CVBS; 1*SDI; 1*HDMI; 1*(HDMI/SDI/YPbPr 3 en 1); 1*(HDMI/YPbPr/CVBS 3 en 1)
entrada opcional Entrada ASI
Salida RF DVB-S/S2/S2X; Salida ASI como espejo de RF
Estándar DVB-S DVB-S2 DVB-S2X
Codificación externa
Codificación RS Codificación BCH Codificación BCH
Codificación interna Circunvolución Codificación LDPC Codificación LDPC
Constelación QPSK
QPSK,8PSK, 16APSK, 32APSK
QPSK,8PSK, 8APSK, 16APSK, 32APSK
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
FEC/Tasa de convolución
Sección de modulación
Factor de reducción
Tasa de símbolos
1/2, 2/3, 3/4, 5/6, 7/8
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
0,2, 0,25, 0,35 0,2, 0,25, 0,35
0,5 ~ 45 Msps
0,5 ~ 40 Msps (32 APSK);
0,5 ~ 45 Msps (PSK de alta
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
, 23/36, 25/36, 13/18
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
, 1/2 litro, 8/15 litro, 5/9 litro, 26/45, 3/5, 3/5 litro, 28/45, 23/36 , 2/3 litro, 25/36 , 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9
0,05, 0,10, 0,15, 0,2, 0,25, 0,35
0,5 ~ 40 Msps (32 APSK); 0,5 ~ 45 Msps
(PSK de alta resolución/PSK de 8 bits/PSK de 8 bits/16
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Rango de RF 950-2150 MHz
resolución/PSK de 8 bits/PSK de 16 bits) bits de audio)
Nivel de salida +3dBm~-28,5dBm
BISS Modo 1, Modo E
Control local LCD + botones de control
Mando a distancia
Sistema
Modo de baja
latencia
Sistema de gestión de red (NMS)
Normal, Modo 1, Modo 2
Idioma Inglés
Dimisión 410 × 460 × 44 mm (ancho x largo x alto)
Temperatura 0~45℃(funcionamiento), -20~80℃(almacenamiento)
Especificación física
Fuente de alimentación
Guía de pedidos
CA 100-240 V 50/60 Hz 2 A
DVB-S/S2 ● ● ●
DVB-S2X ●
Salida RF (950-2150 MHz) ● ●
Salida IF (50-200 MHz) ●
Sobre nosotros
