Descripción general del producto

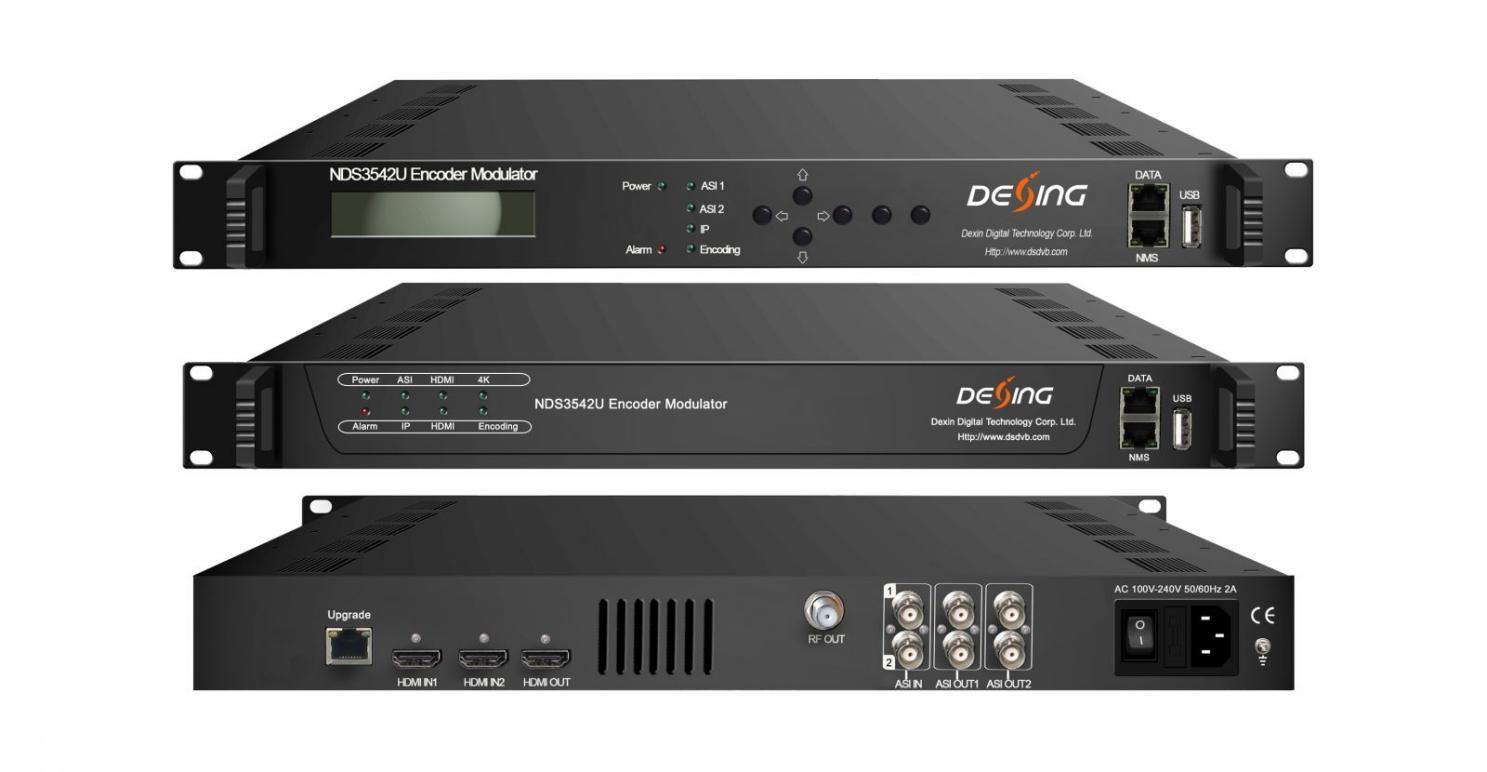

El NDS3542U es un modulador codificador 4K de alto rendimiento diseñado por Dexin. Integra funciones de codificación (H.265/HEVC y H.264/AVC), multiplexación y modulación en una carcasa estándar de 1U. Admite dos entradas de señal UHD de canal HDMI (2.0) (redundancia activa) para codificación, y también 2 entradas ASI y 32 IP para remux. Para mejorar la capacidad de transporte, combina 1 salida de portadora DVB-C/T con un puerto RF. También está equipado con 4 puertos ASI para reflejar la portadora RF y un puerto IP para emitir TS en 1* MPTS.
Características principales
* Admite 2 entradas HDMI 2.0 (Mux) y 1 salida HDMI 2.0 (Loop out)
* Admite HDCP 2.2 y HDCP 1.4
* Admite 2 entradas ASI y 32 IP (MPTS/SPTS) a través del protocolo UDP y RTP entrada RGB/YCbCr 4:4:4 de hasta 2160P 60 Hz
* Admite codificación de video H.265/HEVC y H.264/AVC ( >> Descarga de prueba TS)
(Idiomas admitidos: chino, inglés, árabe, ruso. Para más idiomas, consúltenos...)
* Admite transformación de resolución de video mejorada (1080P y 4K se convierten entre sí)
* Admite el modo de tasa de bits de video CBR
* Admite codificación de audio MPEG1 Layer 2, LC –AAC
* Admite reasignación de PID, ajuste preciso de PCR, edición e inserción de PSI/SI
* Admite IP (1000M/100M) Salida 1 MPTS sobre UDP y RTP; filtro de paquetes nulos de IP
* Admite 1 salida TS a través de 4 puertos de salida ASI
* 1*Salida RF DVB-C/T
* Monitoreo de la tasa de bits de salida en tiempo real
* Actualizar el dispositivo a través del puerto NMS basado en web
* Admite funcionamiento con LCD/teclado (opcional) y gestión de red (web)
Presupuesto
Aporte
Entrada de vídeo
1 entrada HDMI (2.0) con 2 puertos HDMI, HDCP 2.2/1.4
2 entradas ASI, interfaz BNC
32 Entrada IP sobre protocolo UDP y RTP
Resolución
3840×2160_60P,3840×2160_59.94P, 3840×2160_50P,3840×2160_30P, 3840×2160_29.96P,3840×2160_25P, 3840×2160_24P,1920×1080_60P, 1920×1080_59.94P, 1920×1080_50P, 1920×1080_30P, 1920×1080_25P,
Croma
RGB, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 (solo 2160P_50/60Hz)
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Codificación de vídeo
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
1920×1080_24P,
Codificación H.265/HEVC, H.264/AVC
Croma 4:2:2, 4:2:0
Tasa de bits 1 Mbps ~ 23 Mbps
Control de velocidad CBR
Codificación MPEG-1 capa 2, LC-AAC
Codificación de audio
Frecuencia de muestreo 48 kHz
Tasa de bits 64 Kbps ~ 256 Kbps cada canal
2 entradas ASI multiplexadas con 1 canal local de TS
Reasignación de PID (automática o manual)
Multiplexación
Sección moduladora
Ajuste preciso de PCR
Generar tabla PSI/SI automáticamente
Estándar J.83A, J.83B
MER ≥43dB
Frecuencia de RF 50~960 MHz, paso de 1 KHz
Nivel de salida de RF -25,0~-1 dbm, paso de 0,1 db
Velocidad de símbolos 5,0 - 7,0 Msps
DVB-C
DVB-T
J.83A
J.83B
Constelación 16/32/64/128/256 QAM 64/256 AMQ
Ancho de banda 8 millones 6M
Salida RF 1*salida RF DVB-C
Estándar EN300744
Modo FFT 2K/4K/8K
Ancho de banda 6 millones, 7 millones, 8 millones
Constelación QPSK, 16 QAM, 64 QAM
Intervalo de guardia 1/4, 1/8, 1/16, 1/32
Tasa de código 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥42dB
Frecuencia de RF 50~960 MHz, paso de 1 KHz
Nivel de salida de RF -28~-3dbm, paso de 0,1db
Salida RF 1*salida RF DVB-T
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Salida de flujo
Función del sistema
Contacto: Tomleequan Correo electrónico:
1*Salida ASI a través de 4 interfaces BNC
1 MPTS sobre UDP/RTP, interfaz Ethernet Base-T 1000M/100M (unidifusión/multidifusión)
2 versiones de panel frontal: Opción 1: con LCD y teclado; Opción 2 sin LCD ni teclado.
Operación mediante LCD/teclado (opcional), compatible con web NMS
Actualización de software y hardware de Ethernet
Dimensiones (Ancho × Largo × Alto)
482 mm × 455 mm × 44 mm
Peso aproximado 4 kilos
Misceláneas
Temperatura 0~45℃(trabajo), -20~80℃(almacenamiento)
Fuerza CA 100 V-220 V ± 10 %, 50/60 Hz
Consumo 25 W

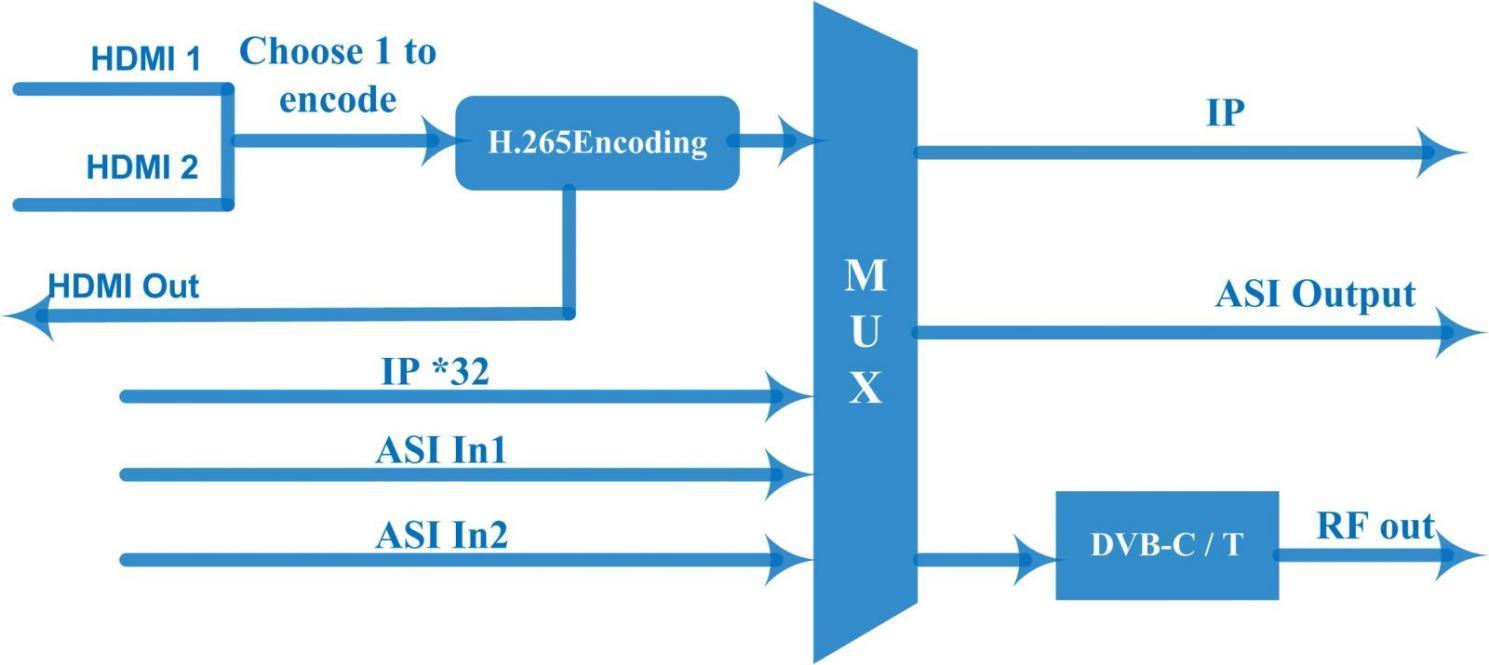

Cuadro de principios

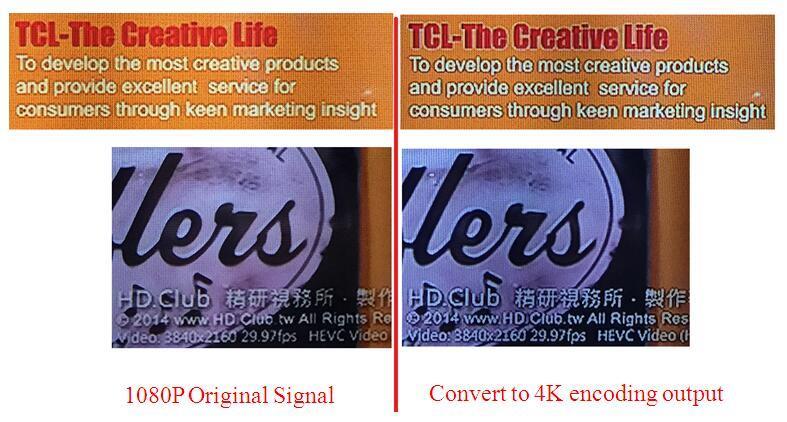

Resolución de alta calidad
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
