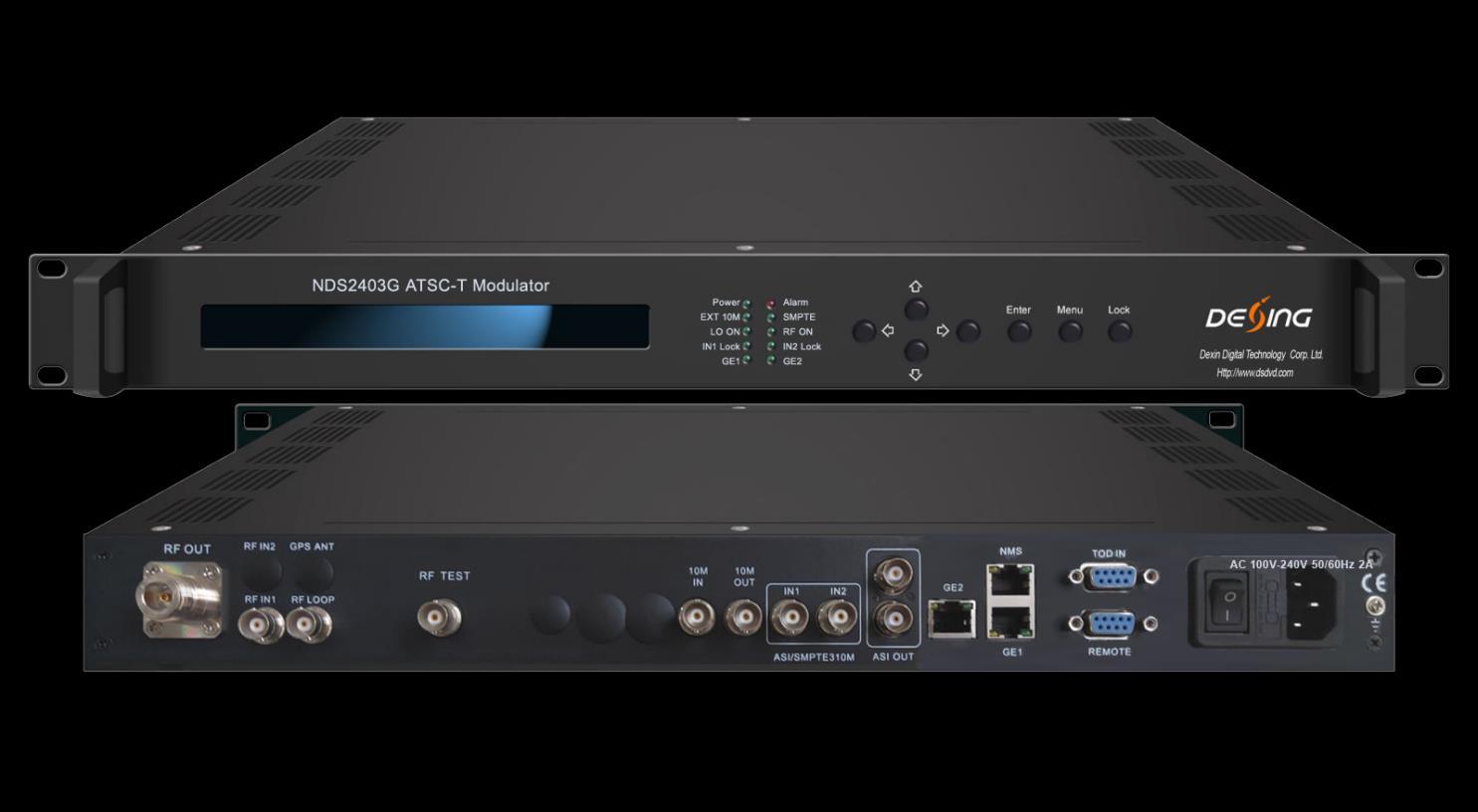

Modulador ATSC-T NDS2403G
Descripción general del producto
El modulador ATSC-T NDS2403G es un producto de nuevo diseño de DEXIN compatible con la entrada DVB-ASI y SMPTE-310. Después de modular las señales de entrada a través de ATSC 8-VSB, puede emitir señales de RF con un rango de entre 50 y 860 MHz. En otras palabras, el modulador ATSC-T NDS2403G admite el modo de codificación y modulación según el estándar ATSC-T A/53. También admite predistorsión digital lineal y no lineal adaptativa (DPD). Además, el sistema de este dispositivo se puede controlar y actualizar en línea a través de la red, lo que puede usarse ampliamente en la configuración de redes de transmisión digital ATSC-T y en la prueba del diseño de decodificadores ATSC-T.
Características principales
*Cumple totalmente con el estándar ATSC A/53
*Entrada DVB-ASI/SMPTE-310M de doble canal, conmutación automática y respaldo en caliente
* Puertos de entrada IP duales, puertos GE, a través de UDP/RTP
*Rango de RF: 50 MHz ~ 860 MHz, paso de 1 Hz
*Panel frontal y control remoto IP
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
* Codificación RS, entrelazado de datos, codificación Trellis
*Admite predistorsión digital adaptativa lineal o no lineal (DPD)
* Adopta un oscilador de cristal de temperatura constante, la estabilidad de frecuencia puede ser de hasta 0,1 PPM
*Excelente rendimiento de salida de RF: EVM, MER, SNR, nivel de hombro, etc.
*Mantenimiento remoto, monitoreo y actualización de software.
*Operación NMS, teclado y LCD
Presupuesto
Aporte
Entrada 2 Asi/SMPTE 310M autoadaptada 2 puertos de entrada ASI, uno para respaldo en caliente, interfaz BNC
Puertos de entrada IP duales, uno para respaldo activo, a través de UDP/RTP, Unicast/Multicast, puertos GE
Entrada de reloj de referencia de 1 canal y 10 MHz
Estándar ATSC-A/53
Constelación
Modulación
8VSB
Ancho de banda 6 MHz
Comisión Económica para Europa (CEE)
Puerto
Salida RF
Departamento de policía de distrito
Sistema
RS(208 188)+Enrejado
Tipo N, impedancia de 50 Ω Rango de RF 50~860 MHz, paso a paso de 1 Hz
Nivel de salida ATT -20dBm~6dBm,paso de 0,1dB
Nivel del hombro 60 dB
MER ≥ 40 dB
DPD no lineal Mejora de ACPR de más de 10 dB (normalmente)
DPD lineal
Demisión (Ancho x Largo x Alto)
General
Ajuste de falta de planitud por encima de 10 dB (normalmente)
Pantalla LCD y funcionamiento con teclado, NMS, pantalla de funcionamiento en chino e inglés
Software actualizado a través de la red
482 mm × 455 mm × 44,5 mm
Peso 6,0 kilogramos
Temperatura 0~45℃(funcionamiento), -20~80℃(almacenamiento)
Fuente de alimentación CA 110 V ± 10 %, 50/60 Hz o CA 220 V ± 10 %, 50/60 Hz
Consumo 25 W
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227

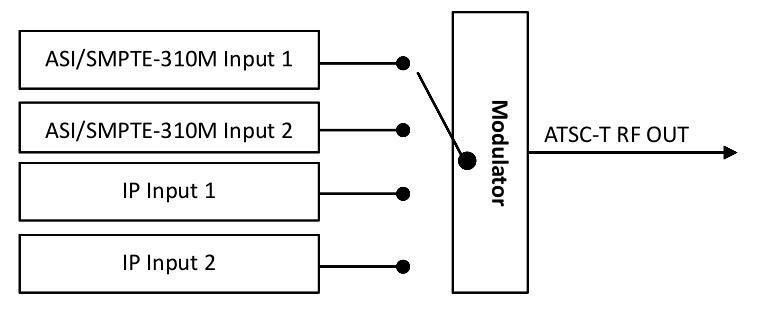

Cuadro de principios
Sobre nosotros
FMUSER es una empresa especializada en sistemas de transmisión de televisión y radiodifusión e integració n de sistemas IPTV para hoteles. La empresa se fundó en 2009 y ha prestado servicios a más de 180 países de todo el mundo. Más de 20.000 estaciones de televisión, estaciones de radio y clientes hoteleros de diferentes países.
