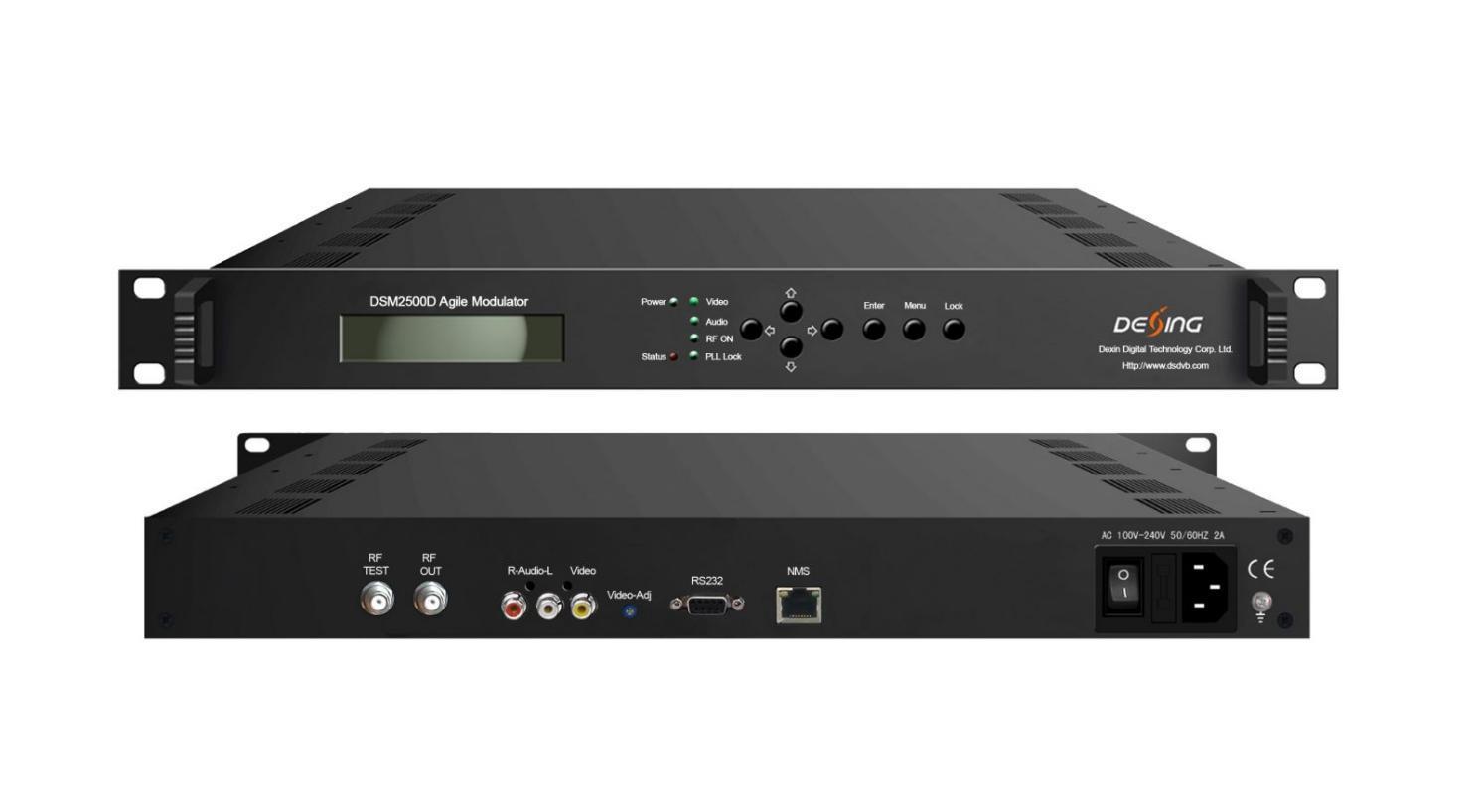

Modulador ágil DSM2500D
Contorno
O DSM2500D é um modulador ágil e econômico projetado pela Dexin. Ele tem 1 entrada de áudio (L/R) e 1 entrada de vídeo (CVBS). Ele fornece 1 saída RF (47~870MHz) através da interface de saída RF, e a frequência de saída é configurável. A fonte de áudio e vídeo pode ser de receptor de satélite, câmera de TV, etc. Com os recursos de baixo custo e alto desempenho, o DSM2500D é muito adaptável a hotéis, comunidades e locais de entretenimento.
Principais características
* Suporta 1* entrada de áudio (L/R) e 1* entrada de vídeo (CVBS)
* Suporta 1 saída RF e 1 porta de teste RF
* Faixa de frequência de saída de RF: 47~870MHz em etapas de 1 kHz, a frequência de saída é configurável
* Função AGC de entrada de vídeo
* Padrão do sistema de TV: PAL B/G, PAL D/K NTSC, SECAM, etc.
* Suporte para atualização on-line
* Estrutura padrão 1U de 19'
* Operação de teclado e LCD

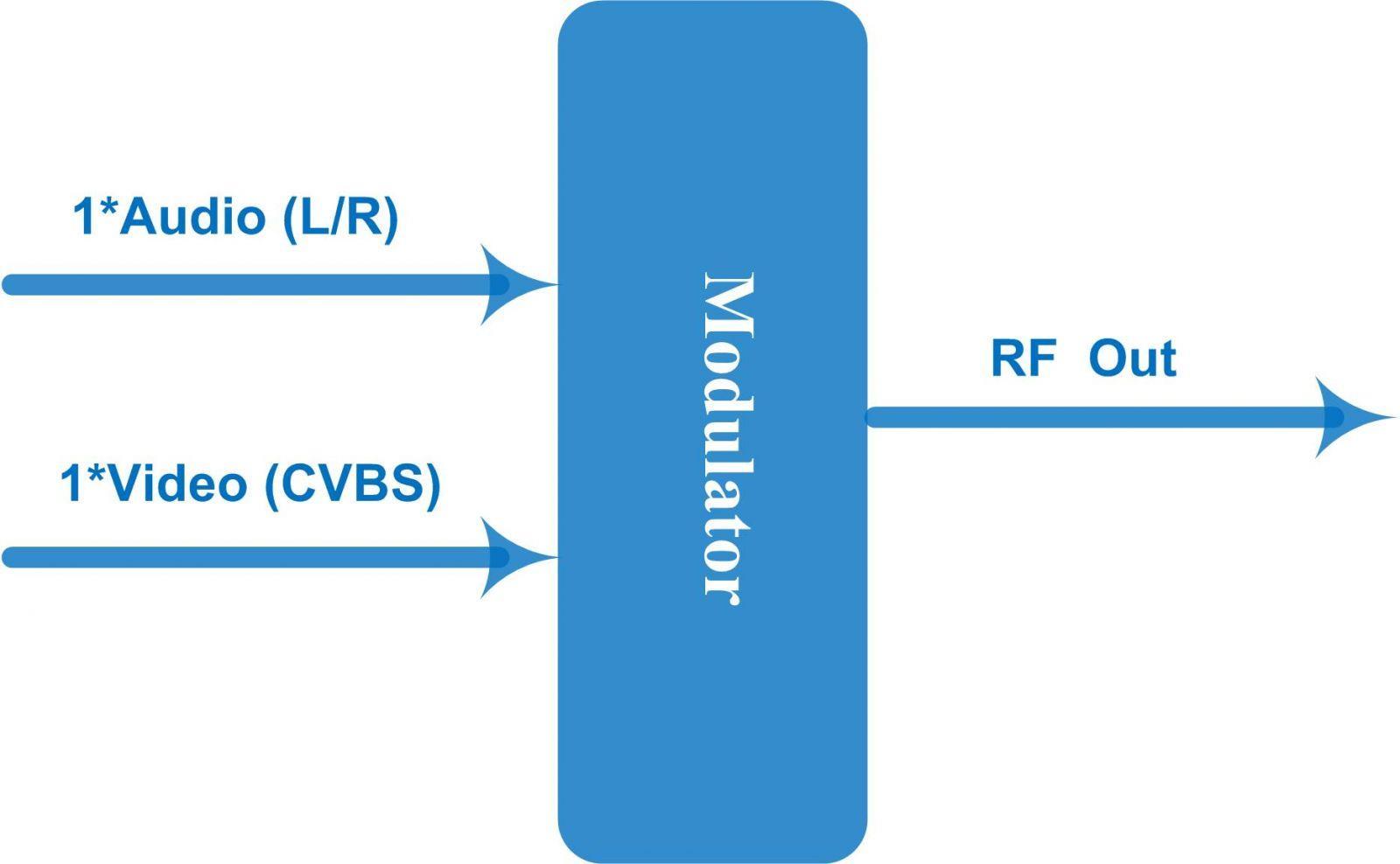

Quadro de Princípios
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Especificações
Entrada 1* entrada de áudio (L/R) e 1*vídeo (CVBS)
Ração A/V -10~-20 dB
Nível de entrada 1V PP
Capacidade de fixação de vídeo ≥26dB
Diferença de atraso de cor/luz ≤45nS
Ganho diferencial
Vídeo
Áudio
Fase diferencial
≤2% (Modulação 87,5%)
≤2° (Modulação 87,5%)
Relação sinal-ruído ≥50 dB
Desvio do portador da imagem ≤5kHz
Relação de impulso 2T-K ≤4%
Planicidade na banda ≤1dB
Pré-ênfase de áudio 50μs
Nível de entrada 0,7 V
Relação sinal-ruído ≥60 dB
Planicidade na banda ≤1dB
Grau de distorção ≤0,5%
Deslocamento de frequência de modulação de áudio ± 50kHz
Intervalo V/A
De acordo com o padrão do sistema de TV
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Interface
Saída RF
Função do sistema
Variado
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
1 porta de saída do tipo F, 75Ω
Faixa de frequência 47~870MHz, passo de 1kHz
Padrão do sistema de TV PAL B/G, PAL D/K, NTSC, SECAM
Perda de retorno de saída ≥14dB
Nível de saída ≥113dBμV
Faixa ajustável do nível de saída 0~16 dB
Erro de intervalo de portadora de vídeo/áudio ≤5 kHz
Razão portadora-ruído (C/N) ≥62 dB
Supressão de saída ≥60dB (teste ≥130dBuV)
Planicidade na banda ≤1dB
Precisão de frequência ≤5kHz
Supressão de frequência adjacente ≥45dB
Operação de teclado e LCD
Vários idiomas
Atualização de software Ethernet
Dimensão (L×C×A) 482*256*44mm
Ambiente -10~45℃(trabalho); -20~80℃(armazenamento）
Requisitos de energia CA 90-264 V, 50 Hz
