Manufaktur Großhandel Outdoor Modular Optical Node
SR812S für CATV-Netzwerke mit hoher Verstärkung und
geringer Verzerrung
Suchen Sie eine zuverlässige Lösung zur Optimierung Ihres Kabelfernsehnetzes? Der Outdoor Modular Optical Node SR812S kombiniert fortschrittliche
Mikroprozessorsteuerung und digitale Parameteranzeige für nahtloses
Engineering-Debugging. Er ist für den Außeneinsatz konzipiert und verfügt über eine hochempfindliche PIN-Fotoröhre, einen GaAs-Verstärker und einen speziellen
HF-Dämpfungschip für eine reibungslose Signalübertragung und hohe Genauigkeit. Mit einem optischen Leistungsbereich von -8 bis +2 dBm und einem Frequenzbereich von 45 –862 MHz eignet sich dieser modulare Knoten ideal für den Aufbau robuster Kabelfernsehnetze.
• Mikroprozessorsteuerung und Digitalanzeige | • Hochempfindliche
PIN-Fotoelektronische Umwandlung | • GaAs-Verstärker für hohe Verstärkung und geringe Verzerrung | • Optischer Leistungsbereich: -8 bis +2 dBm | • Frequenzbereich: 45–862 MHz
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Mikroprozessorsteuerung, digitale Anzeige der Parameter, die das technische Debuggen sehr bequem machen. Es ist das Hauptprodukt zum Aufbau eines CATV-Netzwerks. Der Outdoor Modular Optical Node SR812S ist unser neuer optischer CATV-Netzwerkempfänger mit hervorragender Qualität und wettbewerbsfähigen Preisen.
Leistungsmerkmale
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Hochempfindliche PIN-Fotoelektronische Konvertierungsröhre.
Optimiertes Schaltungsdesign, SMT-Prozessproduktion und optimierter Signalpfad sorgen für eine reibungslosere Übertragung des fotoelektrischen Signals.
Spezialisierter HF-Dämpfungschip, gute HF-Dämpfung und lineares Gleichgewicht, hohe Genauigkeit.
GaAs-Verstärkergerät, doppelte Leistungsabgabe, hohe Verstärkung und geringe Verzerrung.
Mikroprozessorgesteuerter Arbeitsstatus, digitale Anzeige der Parameter, bequeme und intuitive Bedienung und stabile Leistung.
Hervorragende AGC-Leistung: Wenn der optische Eingangsleistungsbereich zwischen 8 und 2 dBm liegt, bleibt der Ausgangspegel unverändert, CTB und CSO bleiben grundsätzlich unverändert.
Technische Parameter
Artikel Einheit
Optische Parameter
Empfangen optischer Leistung
Optische Rückflussdämpfung
Optischer Empfang
Modularer optischer Knoten für den Außenbereich
Wellenlänge nm 1100 ~ 1600
Optischer Anschlusstyp
FC/APC, SC/APC oder vom Benutzer angegeben
Fasertyp Einzelmodus
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Link-Leistung
C/N
Ausgangspegel
Symmetrisch 6dB
HF-Parameter
Elektronischer Kontroll-EQ
Allgemeine Leistung
Versorgungsspannu ng V AC (130–265) V oder AC (35–85) V
Betriebstemperatur ℃ -40 bis 60 °C
Relative Luftfeuchtigkeit % Max. 95 % keine Kondensation
Verbrauch VA ≤ 15
Dimension mm 185 (L) × 140 (B) × 91 (H)

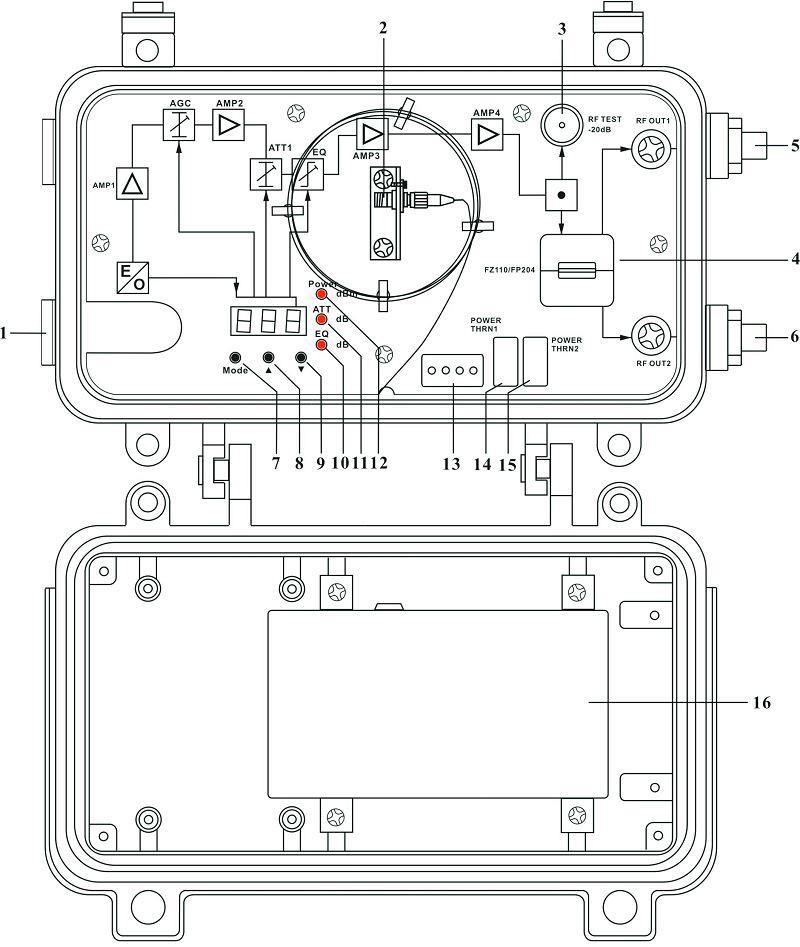

Strukturdiagramm des modularen optischen Knotens für den Außenbereich
3. -20 dB HF-Testanschluss
Ausgangsabgriff oder Splitter
5. HF-Ausgang 1
7. Modusauswahltaste
9. DOWN-Taste
11. Anzeige des ATT-Modus der elektronischen Steuerung
13. Mainboard-Stromanschluss
15. Netzteil-Überstromeinfüger 2
6. HF-Ausgang 2
8. UP-Taste
10. Anzeige für den EQ-Modus der elektronischen Steuerung
12. Optische Leistungsmodusanzeige
14. Netzteil-Überstromeinfüger 1
16. Schaltnetzteil
