Manufaktur Großhandel Agile Modulator CATV 16 - 16-Kanal

SAW-gefilterter Frequenz Agile Modulator für 860 MHz

CATV-Systeme

Suchen Sie eine zuverlässige Lösung zur Optimierung Ihres CATV-Headend-Betriebs?

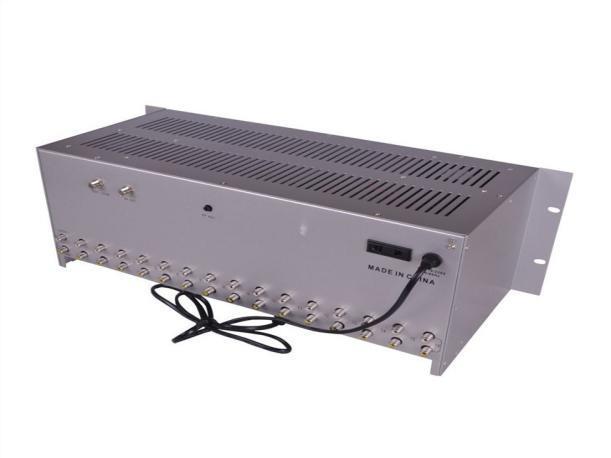

Der Agile Modulator CATV 16 ist ein 4-HE-Rackgehäuse für bis zu 16 hochwertige,

SAW-gefilterte, frequenzagile Modulatoren, die einen breiten Frequenzbereich von 45–860 MHz abdecken. Der integrierte aktive Combiner macht unnötige Verkabelung überfl üssig, sorgt für hohe Ausgangspegel und reduziert Verbindungsprobleme. Dank geringem Out-of-Band-Rauschen eignet er sich ideal für Headends mit benachbarten Kanälen.

Dieser Modulator eignet sich ideal für Rundfunk, Gastronomie und Bildungseinrichtungen und bietet flexible Kanalkonfiguration, nichtflüchtigen Speicher und eine zweistellige LED-Anzeige zur schnellen Kanalidentifizierung. • 16-Kanal-Kapazität | • Volle Frequenzflexibilität | • Eingebauter aktiver Combiner | • Geringes Außerbandrauschen | • Nichtflüchtiger Speicher | • Zweistellige LED-Anzeige

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

Kontakt: Tomleequan E-Mail: sales@fmuser.com

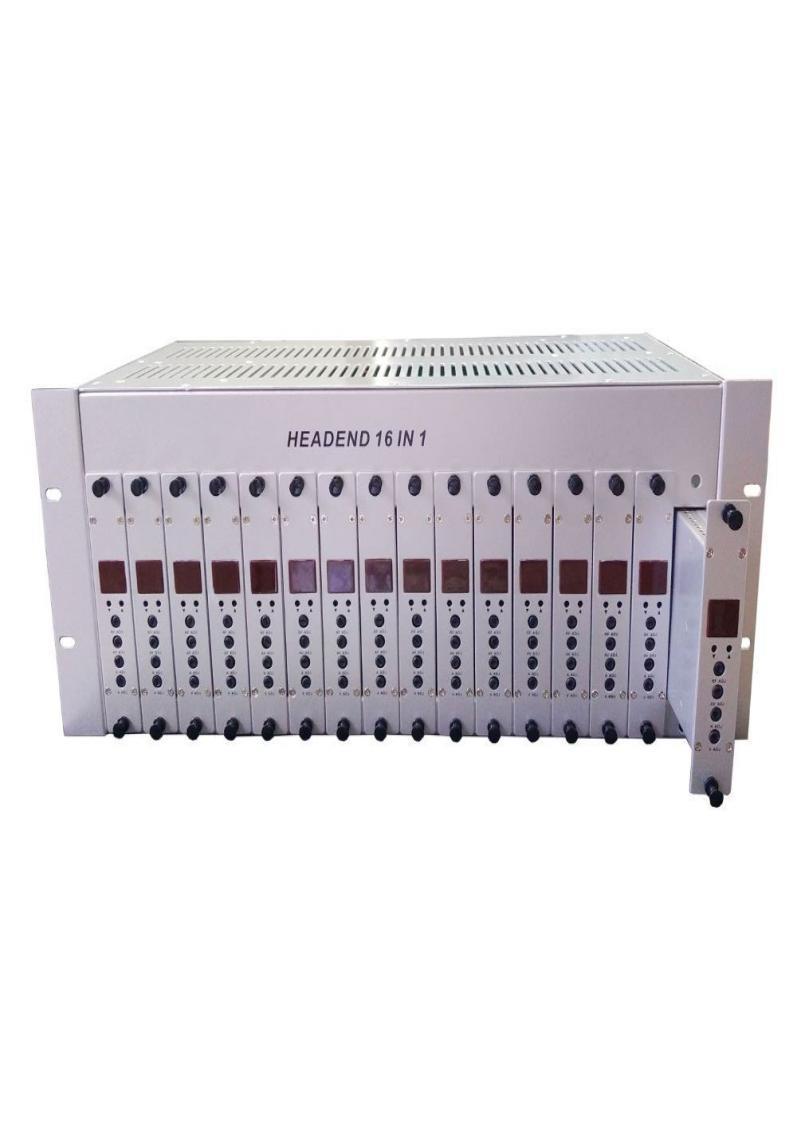

Agile Modulator Catv 16 ist ein 4RU-Rack-Gehäuse, das die Installation von bis zu 16 hochwertigen, SAW-gefilterten, frequenzagilen Modulatoren mit einer Abdeckung von 860 MHz ermöglicht.

Agiler Modulator Catv 16

Der Agile Modulator catv 16 ist ein 4HE-Rackgehäuse, das die Installation von bis zu 16 hochwertigen, frequenzagilen Modulatoren mit SAW-Filterung im Frequenzbereich von 860 MHz ermöglicht. Der integrierte aktive Combiner

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

vermeidet unnötige Verkabelung und mögliche Anschlussprobleme und sorgt für einen hohen Ausgangspegel. Dank des geringen Außerbandrauschens eignet er sich ideal für Nachbarkanal-Headends.

FUNKTIONEN des Agile Modulators Catv 16

1. Volle Frequenzflexibilität ermöglicht die schnelle Erstellung von Kanalaufstellungen

2. Jeder Kanal ist völlig unabhängig. Die Kanalkonfiguration ist flexibel

3. Zwei Lüfter zur Wärmeableitung verlängern die Lebensdauer

4. Nichtflüchtiger Speicher stellt sicher, dass die Kanalprogrammierung auch nach einem Stromausfall erhalten bleibt

5. Zweistellige LED-Anzeige ermöglicht schnelle Kanalidentifizierung

6. Verfügbar in NTSC- oder PAL-Konfigurationen

Spezifikation des Agile Modulators Catv 16

Chassis

RF

ALLGEMEIN

Frequenzbereich 45 ~ 860 MHz

Ausgangsanschluss F-Stecker

Ausgangspegel 105 dBµV (einstellbar)

Testpunkt -20 dB

Isolierung von Port zu Port ≥ 35 dB

Rückflussdämpfung ≥ 12 dB

Gewinnen + 8 dB

Modulatorkapazität 16

Eingangsspannungsbereich 110 V oder 220 V Lüfter 2

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

RF

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

Verbrauch 57 W (voll geladen)

Dimension 42 * 17 * 20 cm

Nettogewicht 10 kg (voll beladen)

Versandgewicht

3,7 kg (nur Gehäuse) 11 kg (voll beladen)

Kartongröße 53 * 30 * 24 cm

Modulatorkarte

Ausgangsfrequenz 45 ~ 860 MHz

Ausgangspegel 113 dBµV (einstellbar)

Ausgangsanschluss F-Stecker

A/V-Verhältnis -11 ~ -18 dB (Einstellbar)

Frequenzstabilität ±5 kHz

Videoeingangspegel

0,6–1,5 Vp-p (87,5 % Modulati on)

Videoeingangsanschluss Gelber Cinch

Audio-Eingangspegel 1 Vss (25 kHz Abweichung)

Audioeingangsanschluss Weißer RCA

ALLGEMEIN Stromspannung Gleichstrom 5 V

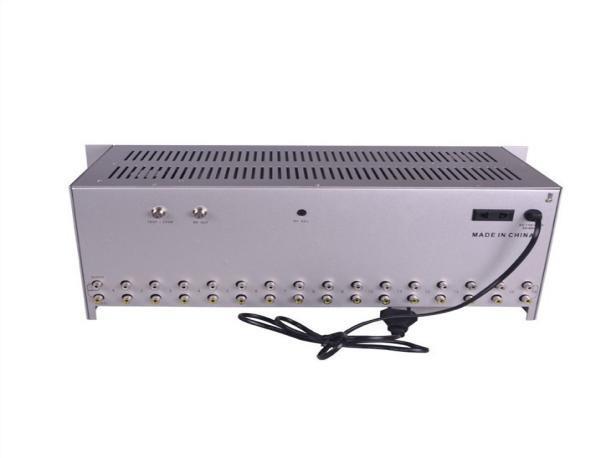

1. VIDEO- UND AUDIOEINGANG

Führen Sie das Video- und Audiosignal in jede Modulatorkarte ein

2. TESTPUNKT

Der an diesem Punkt abgelesene Ausgangspegel liegt 20 dB unter dem tatsächlichen Ausgangspegel.

3. RF-AUSGANG:

An diesem Port werden 16 modulierte CATV-Signale mit einer maximalen Ausgangsleistung von 105 dBµV bereitgestellt.

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

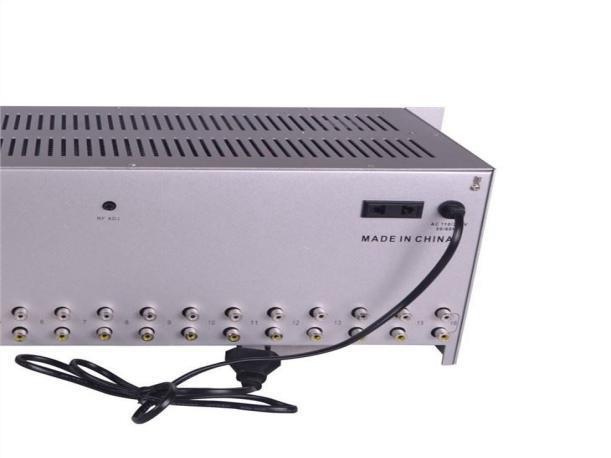

4. RF OUTPUT ADJ.

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

Einstellung des Combiner-Ausgangspegels am RF OUTPUT. Der Regler ist über einen Bereich von 8 dB einstellbar. Drehen im Uhrzeigersinn erhöht den Ausgangspegel.

5. STROMKABELBUCHSE UND KABEL

110V oder 220V Stromquelle

6. GND

Für die Modulatorerdung

Über uns

FMUSER ist ein auf Rundfunk- und Fernsehübertragungssysteme sowie die Integration von Hotel-IPTV-Systemen spezialisiertes Unternehmen. Das 2009 gegründete Unternehmen betreut weltweit über 180 Länder. Mehr als 20.000 Fernsehsender, Radiosender und Hotelkunden aus verschiedenen Ländern nutzen das System.
