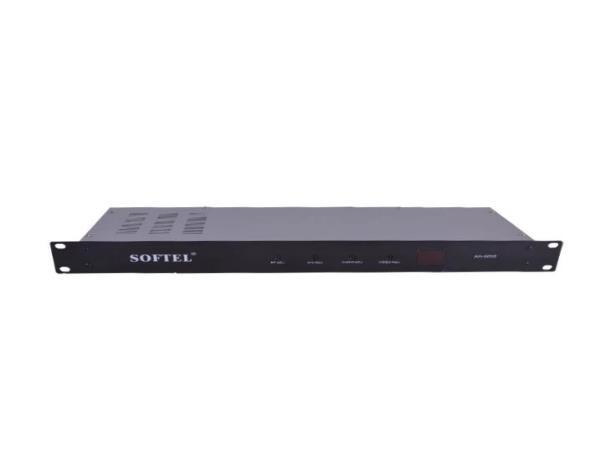

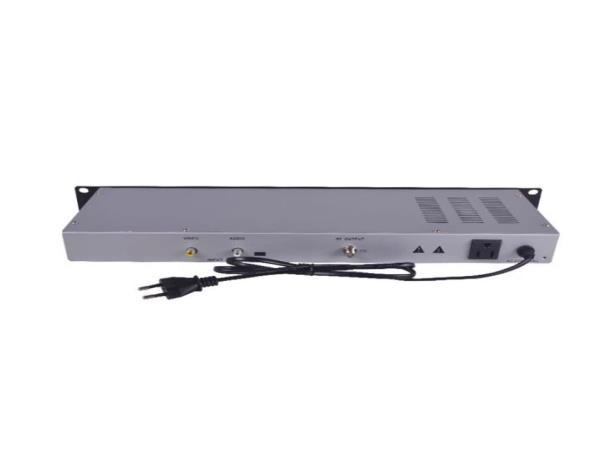

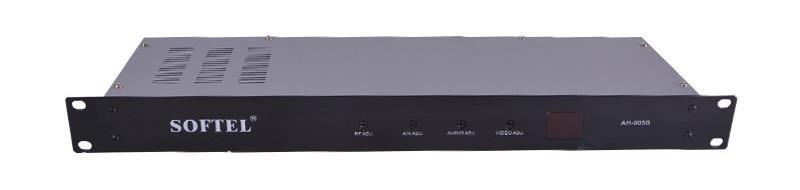

Manufaktur-Großhandels-Einkanal-Fest-HF-Modulator
AH-805B für CATV-Systeme mit SAW-Filterung und
Phasenregelschleife
Suchen Sie einen zuverlässigen HF-Modulator für eine stabile Signalübertragung? Der Single Channel Fixed RF Modulator AH-805B bietet herausragende Leistung mit fortschrittlicher ZF-Verarbeitung, SAW-Filterung für wartungsfreie Nachbarkanalkonfiguration und Phasenregelkreis zur Vermeidung von Drift. Er wurde für Kabelfernsehsysteme entwickelt und unterstützt die Formate PAL, NTSC und SECAM. Er bietet überragende Video- und Audiolinearität für eine hochwertige Ausgabe. Mit einem Frequenzbereich von 45–870 MHz und einem Ausgangspegel von 113 dBmV ist dieser Modulator eine kostengünstige Lösung für Rundfunk- und Kommunikationsanwendungen.
• Erweiterte ZF-Verarbeitung | • SAW-Filterung für wartungsfreien Betrieb | • Phasenregelkreis-Frequenzregelung | • PAL-, NTSC- und SECAM-Unterstützung | • Frequenzbereich von 45 bis 870 MHz
1.IF-Prozess mit hervorragender Leistung
2.SAW-Filterung für wartungsfreie Nachbarkanalkonfiguration
3.Phase Lock Loop-Frequenzregelung verhindert Frequenzdrift
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
+8613922702227
Der einkanalige feste HF-Modulator AH-805B führt Signalverarbeitung wie RS-Kodierung, Faltungsinterleaving und QAM-Modulation durch und bietet IF/HF-Ausgang.
Merkmale
1.IF-Prozess mit hervorragender Leistung
2.SAW-Filterung für wartungsfreie Nachbarkanalkonfiguration
3.Phase Lock Loop Frequenzregelung verhindert Frequenzdrift
4.LED-Anzeige. Frontpanel-Steuerung für einfache Installation
5. Hervorragende Video- und Audiolinearität für überragende Bildqualität
6.Standard 19" Gehäuse für Standard-Rack
7.PAL, NTSC und SECAM optional
8.Hervorragender Wert für Ihren Investitionsdollar
Spezifikationen des einkanaligen festen HF-Modulators
Ausgangsfrequenz 45-870 MHz
Frequenzgenauigkeit
RF
±5 kHz
Ausgangspegel 113 dBmV
Outband-Unterdrückung
Seitenbandunterdrückung
Ausgangsimpedanz
≥60dB
≥60dB
75 W
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Video
Aduio
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
A/V-Verhältnis
-10 dB ~ -20 dB
Eingangspegel 0,6 ~ 1,5 Vp-p
Eingangsimpedanz 75 W
Eingangsrückflussdämpfung 30 dB min.
K-Wert 4 % max. (2T-Puls)
SNR 50 dB (ohne Gewicht)
Antwortverzögerung 40 ns
Ebenheit ±1 dB (25 Hz ~ 5,8 MHz)
Differenzielle Verstärkung ±4 % (Modulation 87,5 %)
Differenzielle Phase ±4°
Eingangspegel -10 ~ 10 dBm
Eingangsimpedanz 10 kW min
Ebenheit ±1 dB max. (40 Hz – 15 kHz)
Harmonische Verzerrung
<0,5 %, 50 Hz ~ 15 kHz
SNR -60 dB
Stromversorgung AC-Eingang 110-220 V
