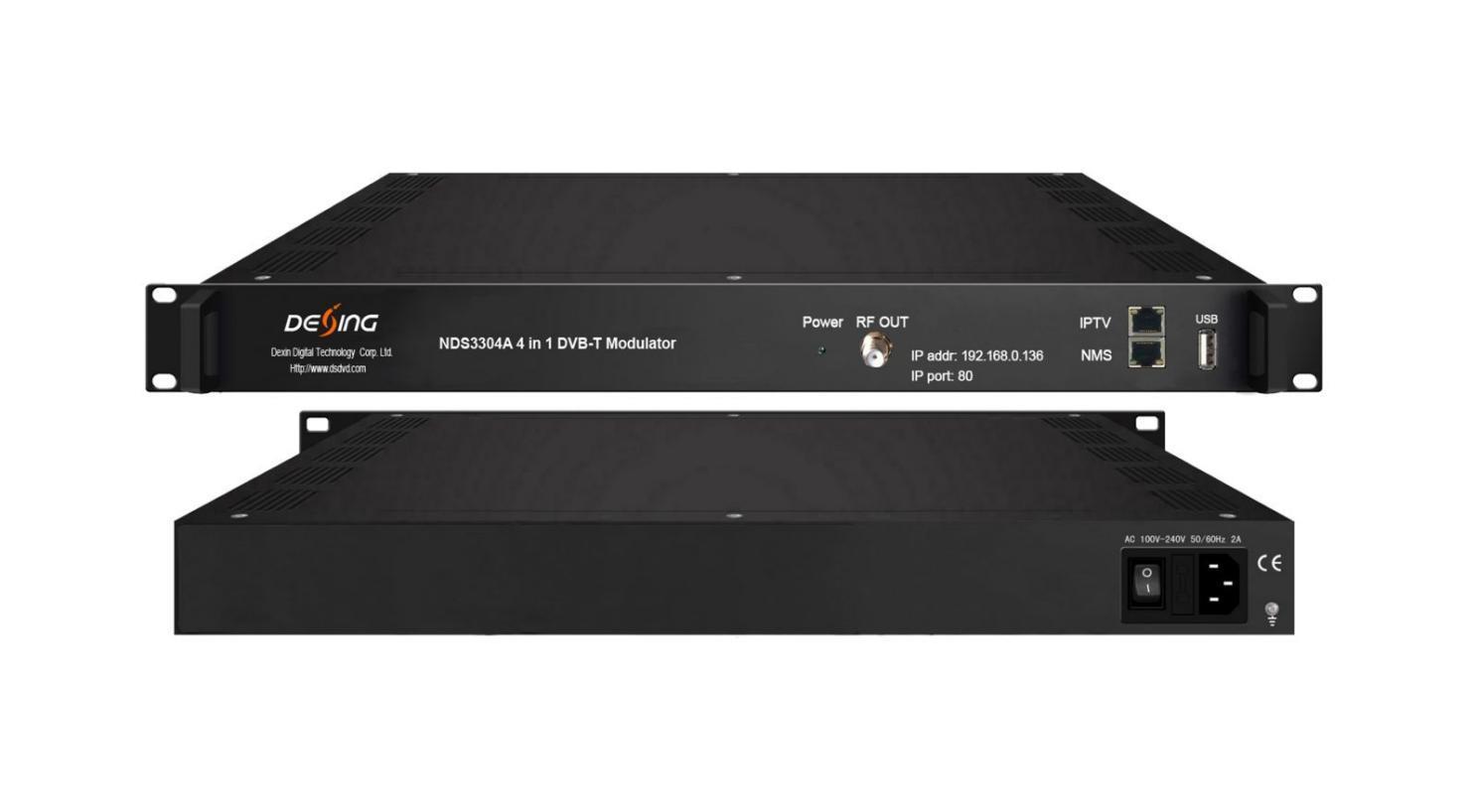

NDS3304A 4-in-1-DVB-T-Modulator
Gliederung
NDS3304A ist ein kostengünstiger DVB-T-Modulator, der gemäß dem DVB-T-Standard (EN300744) entwickelt wurde. Er verfügt über 128 IP-Eingänge. Nach dem Multiplexing- und Modulationsprozess gibt er 4 nicht benachbarte DVB-T-Träger (50 MHz - 960 MHz) über die HF-Ausgangsschnittstelle aus. Um den unterschiedlichen Anforderungen der Kunden gerecht zu werden, ist dieses Gerät auch mit einem Datenanschluss für 4 MPTS-Ausgänge über UDP und RTP ausgestattet. Dies ist sehr anpassungsfähig an DTV-Übertragungssysteme der neuen Generation.
Merkmale
* Unterstützt maximal 128 IP-Eingänge (MPTS/SPTS) über UDP- und RTP-Protokoll
* Unterstützt 4 Gruppen Multiplexing + 4 Gruppen DVB-T Modulation
* 4*DVB-T nicht-benachbarter Trägerausgang
* 4 IP (MPTS)-Ausgabe über UDP- und RTP-Protokoll
* Integrierte Multiplexing- und Modulationsfunktionen
* Unterstützt genaue PCR-Anpassung/PID-Neuzuordnung/PSI/SI-Neuaufbau und -Bearbeitung
* Webbasiertes NMS-Management

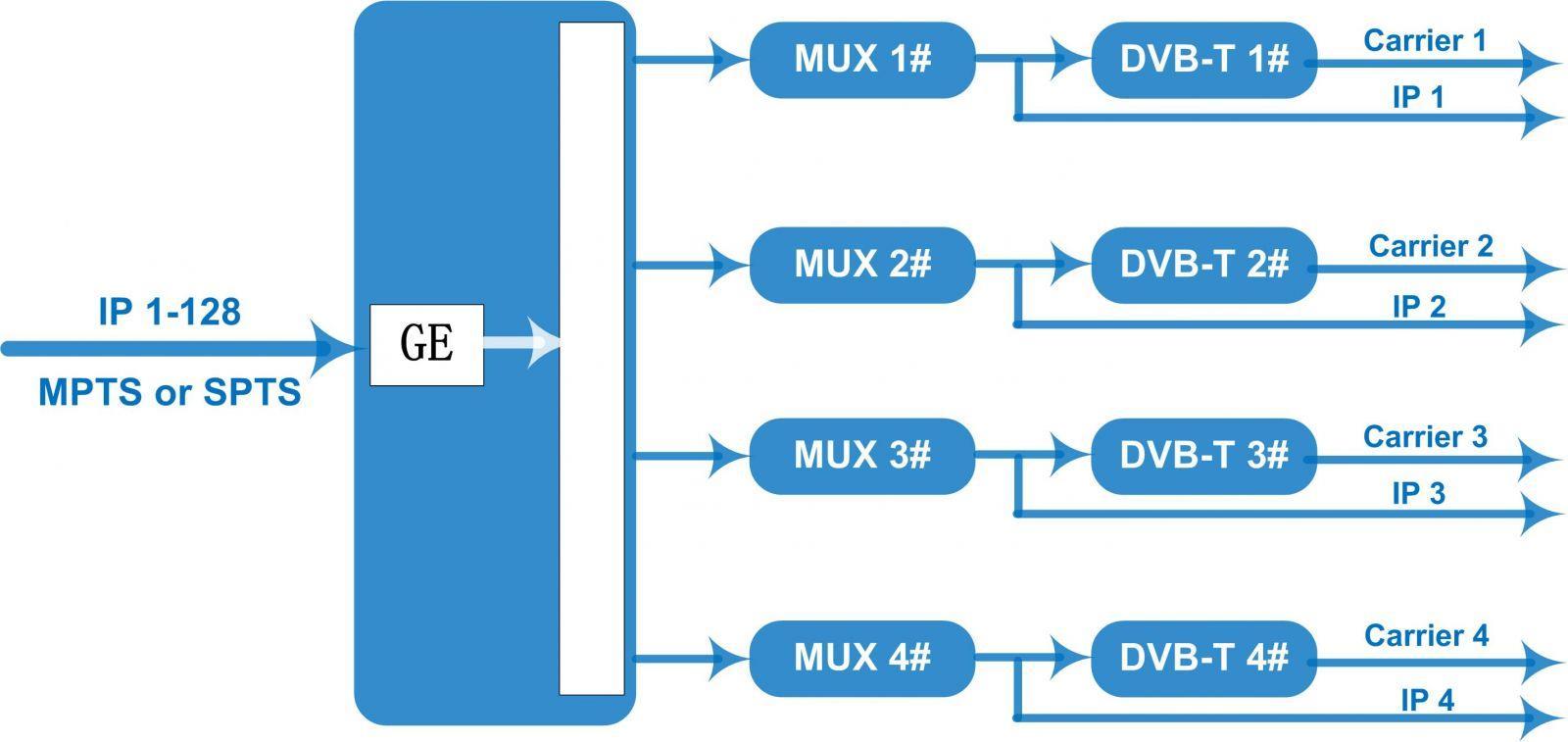

Prinzipdiagramm
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
Technische Daten
Eingang
Multiplexen
128 IP(SPTS/MPTS)-Eingänge über UDP und RTP, RJ45, 1000M/100M, Unicast/Multicast
Maximale
PID-Neuzuordnung
256 pro Eingangskanal
PID-Neuzuordnung
Funktion
Modulation DVB-T
Präzise PCR-Anpassung
PSI/SI-Tabelle automatisch generieren
Standard EN300744
FFT-Modus 2K
Bandbreite 6M, 7M, 8M
Konstellation QPSK, 16QAM, 64QAM
Schutzintervall 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥42 dB
HF-Frequenz 50~960MHz, 1KHz Schritt
HF-Ausgang
1 HF-Anschluss 4*DVB-T nicht benachbarte Träger kombinierter Ausgang, 40M Gesamtbandbreitenbegrenzung
HF-Ausgangspegel -28~ -3 dBm, 0,1-dB-Schritte
Ausströmen 4*MPTS über UDP und RTP-Ausgang (RJ45, 1000M/100M Unicast/Multicast)
System LCD-/Tastatur-Bedienung und webbasierter NMS-Support
Ethernet-Software-Upgrade
Allgemein Dimension 482 mm × 300 mm × 44,5 mm
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
(B*T*H)
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Temperatur 0–45 °C (Betrieb); -20–80 °C (Lagerung)
Stromversorgung
Wechselstrom 100 V ± 1050/60 Hz; Wechselstrom 220 V ± 10 %, 50/60 Hz
