IP-Eingangs-Edge-QAM-Modulator

Page 1


Kontakt: Tomleequan E-Mail:

Herstellergroßhandel SKD180X IP Input Edge QAM Modulator für

CATV-Systeme | DVB-T/ISDB-T/ATSC-Unterstützung | 12-Kanal-Ausgang

Haben Sie Probleme, Videoinhalte effizient über vorhandene Kabelsysteme zu verteilen? Der SKD180X IP Input Edge QAM Modulator ist Ihre ultimative Lösung. Dieses kompakte, 1HE-Rack-montierbare Headend-Gerät empfängt nahtlos Inhalte von IP-Netzwerken und moduliert sie in digitale Kabelkanäle zur Verteilung über Koaxialkabel. Mit drei Hot-Swap-Modulsteckplätzen können Betreiber die Dienste bei steigendem Bedarf problemlos skalieren, was Flexibilität gewährleistet und Ihre Infrastruktur zukunftssicher macht. Der SKD180X unterstützt Unicast und Multicast über UDP und RTP, generiert automatisch PSI/SI-Tabellen und bietet PID-Neuzuordnung für optimierte Abläufe. Seine integrierte Web-Benutzeroberfläche vereinfacht die Konfiguration, während die automatische Übertragung der Einstellungen auf Ersatzmodule Ausfallzeiten minimiert. Dieser Modulator ist ideal für die Kabelfernseh-, Rundfunk- und

Gaststättenbranche und bietet ≥ 36 dB MER und ≥ 45 dBmV Ausgangspegel und gewährleistet so eine hervorragende Signalqualität. Der SKD180X ist für die Standards

DVB-T, ISDB-T, ATSC und DTMB zertifiziert und eine vertrauenswürdige Wahl für globale Betreiber.

• 12 nicht benachbarte Ausgangskanäle | • Hot-Swap-fähiges modulares Design | •

Unicast- und Multicast-Unterstützung | • Automatische PSI/SI-Tabellenerstellung | • Einfache Web-UI-Konfiguration

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

Kontakt: Tomleequan E-Mail:

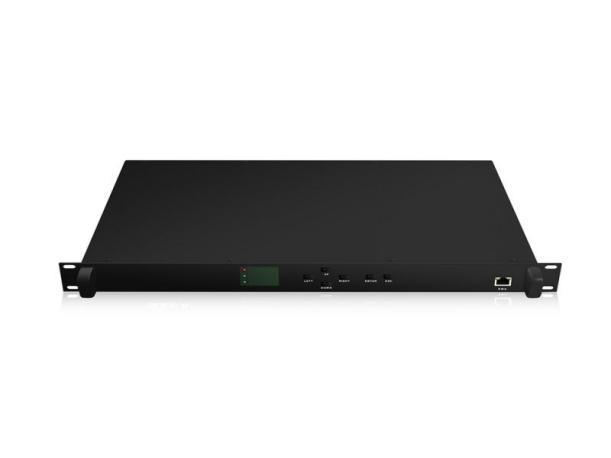

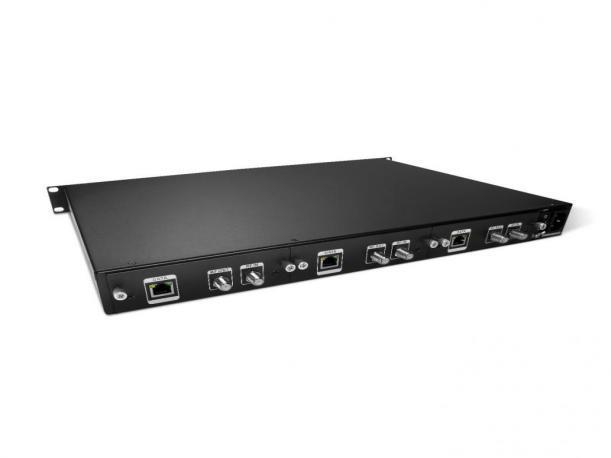

Das SKD180X ist ein kompaktes, 1HE-Rack-montierbares Headend, mit dem Sie Inhalte vom IP-Netzwerk empfangen und die Programme in digitale Kabelkanäle modulieren können, um sie über Koaxialkabel zu verteilen. Drei

Hot-Swap-Module ermöglichen es Betreibern, den Service bei steigender Nachfrage zu skalieren. Dieses Produkt kann Betreibern helfen, den Videodienst ü ber das vorhandene Kabelsystem schnell, effizient und einfach einzuführen.

SKD180X

IP-ZU-QAM-EDGE-MODULATOR

MERKMALE

1. Bietet 12 nicht benachbarte Ausgangskanäle, die als 3 unabhängige Module mit je 4 Kanälen organisiert sind

2. Unterstützt Unicast und Multicast über UDP und RTP

3. PSI/SI-Tabelle automatisch generieren

4. Unterstützt PID-Neuzuordnung

5. Einfache Konfiguration mit integrierter Web-Benutzeroberfläche

6. Automatischer Transfer der Konfiguration auf ein ausgetauschtes Modul im gleichen Steckplatz

SPEZIFIKATION

Eingangssteckplatz nummer 3

GbE-EINGANG

Eingangsanschluss 1 RJ*45-Eingang pro Karte

Transportprotokoll UDP, RTP

Adressierung Unicast, Multicast

MPEG-Transport SPTS

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

MODULATION

Standard ATSC A/53 (6M)

Konstellation 8VSB

ATSC

DVB-C J.83A

DVB-C J.83B

DVB-T

DTMB

MER ≥ 36 dB

Standard Anhang A (8M)

Konstellation 64QAM, 256QAM

MER ≥ 36 dB

Symbolrate 5 ~ 6,952 Ms/s

Standard Anhang B (6M)

Konstellation 64QAM, 256QAM

Symbolrate 5,067 / 5,360 Ms/s

MER ≥ 36 dB

Kabelstandard HRC, IRC oder STD

Standard DVB-T COFDM (6M, 7M, 8M)

Konstellation 16QAM, 64QAM

MER ≥ 36 dB

Übertragungsmodus 2K, 4K, 8K

Coderate / Schutzintervall 1/2, 2/3, 3/4, 5/6, 7/8 ! 1/32, 1/16, 1/8, 1/4

Symbolrate 6000 / 7000 / 8000 KS/s

Standard GB20600-2006 (8M)

Konstellation QPSK, 4QAM-NR, 16QAM, 32QAM, 64QAM

MER ≥ 36 dB

Interleaving-Modus INTLV_NONE, INTLV_240,

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

INTLV_720

Tarifcode/Transportunt ernehmen

0,4, 0,6, 0,8 / Mehrträger, Einzelträger

Sync-Frame/PN-Phase 420, 595, 945, / Variabel, Konstant

AUSGABE

Konnektor F-Buchse @ 75 Ohm

≥ 45dBmV pro Modul

Ausgangspegel

RF

≥ 37 dBmV kombiniert, 12 Kanäle

Ausgangsfrequenzberei ch 50 bis 1000 MHz

≥ 60 dB

Außerbandunterdrü ckung

SYSTEM

Management Steuertasten; NMS; Verwaltun gsport RJ-45 (100 M)

Sprache Englisch Aktualisier ung NMS

ALLGEMEIN

Stromversorgu ng Wechselstrom 80 – 264 V Energieauf nahme

MAX. Strom

1,8 A/115 V Wechselstrom, 1 A/230 V Wechselstrom

Maße 480*366 *44MM

Über uns

FMUSER ist ein auf Rundfunk- und Fernsehübertragungssysteme und die

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

Integration von IPTV-Systemen in Hotels spezialisiertes Unternehmen. Das Unternehmen wurde 2009 gegründet und hat über 180 Länder weltweit bedient.

Mehr als 20.000 Fernsehsender, Radiosender und Hotelkunden aus verschiedenen Ländern.

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
